PROJETO BSICO DE ENGENHARIA PARA OBRAS DE RECUPERAO

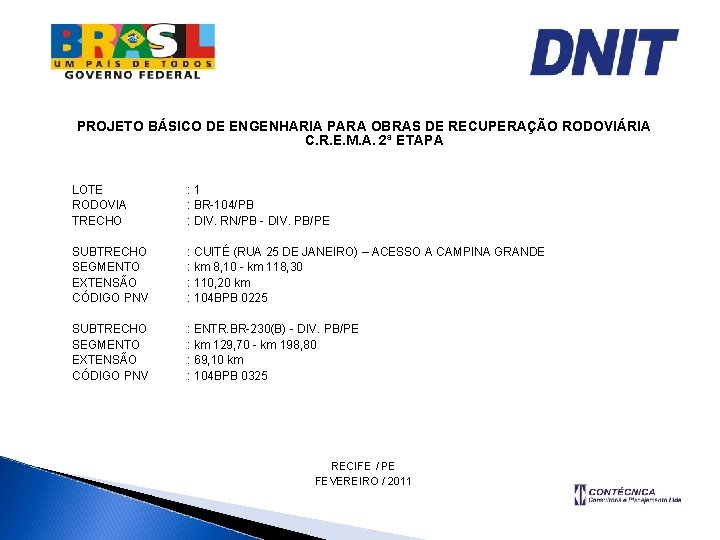

PROJETO BÁSICO DE ENGENHARIA PARA OBRAS DE RECUPERAÇÃO RODOVIÁRIA C. R. E. M. A. 2ª ETAPA LOTE RODOVIA TRECHO SUBTRECHO SEGMENTO EXTENSÃO CÓDIGO PNV : 1 : BR-104/PB : DIV. RN/PB - DIV. PB/PE : CUITÉ (RUA 25 DE JANEIRO) – ACESSO A CAMPINA GRANDE : km 8, 10 - km 118, 30 : 110, 20 km : 104 BPB 0225 : ENTR. BR-230(B) - DIV. PB/PE : km 129, 70 - km 198, 80 : 69, 10 km : 104 BPB 0325 RECIFE / PE FEVEREIRO / 2011

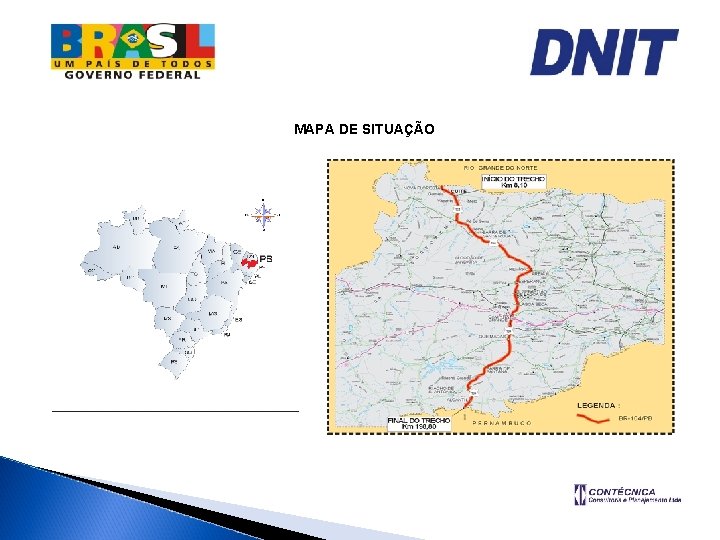

MAPA DE SITUAÇÃO

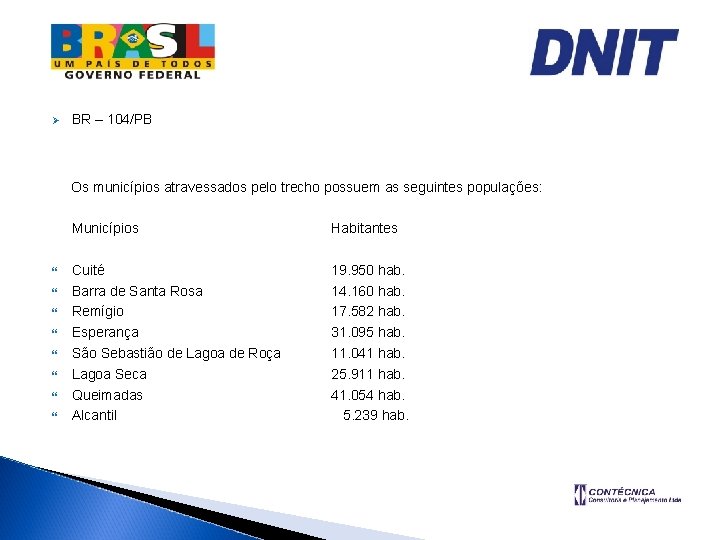

Ø BR – 104/PB Os municípios atravessados pelo trecho possuem as seguintes populações: Municípios Habitantes Cuité Barra de Santa Rosa Remígio Esperança São Sebastião de Lagoa de Roça Lagoa Seca Queimadas Alcantil 19. 950 hab. 14. 160 hab. 17. 582 hab. 31. 095 hab. 11. 041 hab. 25. 911 hab. 41. 054 hab. 5. 239 hab.

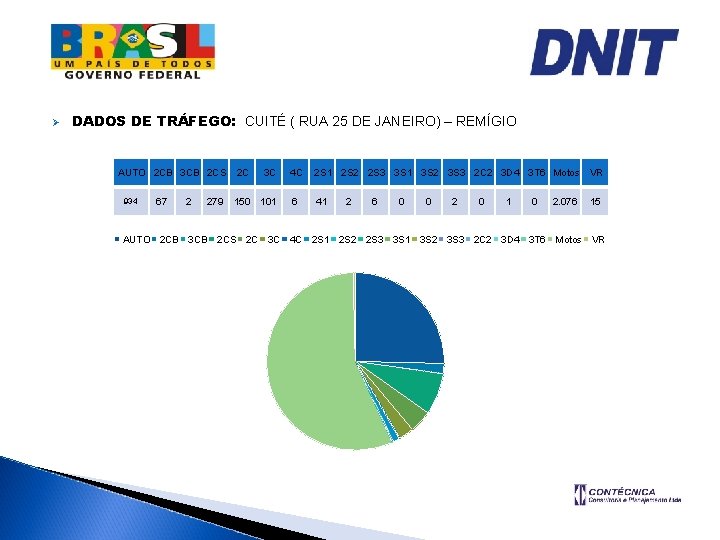

Ø DADOS DE TRÁFEGO: CUITÉ ( RUA 25 DE JANEIRO) – REMÍGIO AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR 934 67 2 279 150 101 6 41 2 6 0 0 2 0 1 0 2. 076 15 AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR

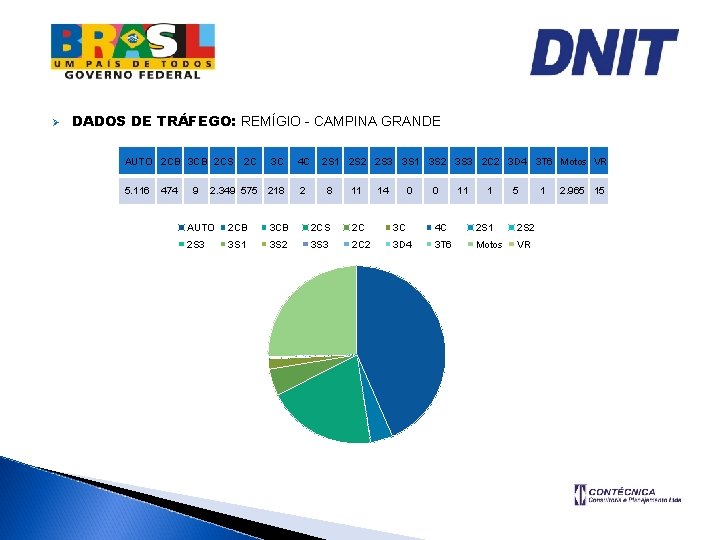

Ø DADOS DE TRÁFEGO: REMÍGIO - CAMPINA GRANDE AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR 5. 116 474 9 2. 349 575 218 2 8 11 14 0 0 11 1 5 AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR 1 2. 965 15

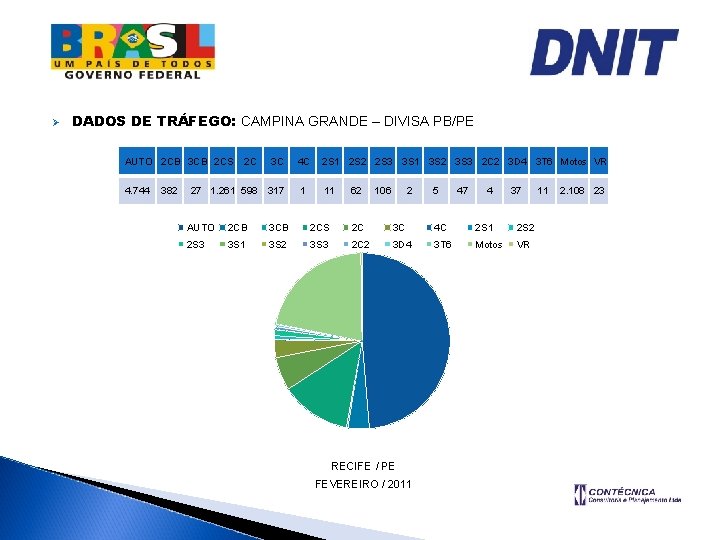

Ø DADOS DE TRÁFEGO: CAMPINA GRANDE – DIVISA PB/PE AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR 4. 744 382 27 1. 261 598 317 1 11 62 106 2 5 47 4 37 AUTO 2 CB 3 CB 2 CS 2 C 3 C 4 C 2 S 1 2 S 2 2 S 3 3 S 1 3 S 2 3 S 3 2 C 2 3 D 4 3 T 6 Motos VR RECIFE / PE FEVEREIRO / 2011 11 2. 108 23

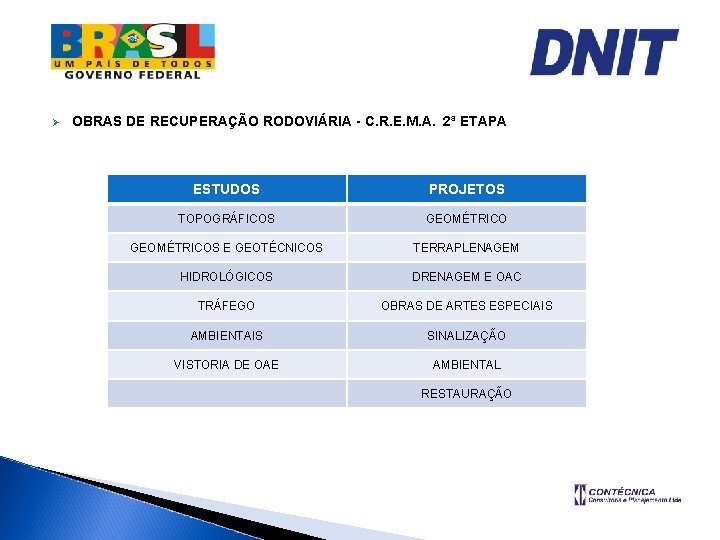

Ø OBRAS DE RECUPERAÇÃO RODOVIÁRIA - C. R. E. M. A. 2ª ETAPA ESTUDOS PROJETOS TOPOGRÁFICOS GEOMÉTRICOS E GEOTÉCNICOS TERRAPLENAGEM HIDROLÓGICOS DRENAGEM E OAC TRÁFEGO OBRAS DE ARTES ESPECIAIS AMBIENTAIS SINALIZAÇÃO VISTORIA DE OAE AMBIENTAL RESTAURAÇÃO

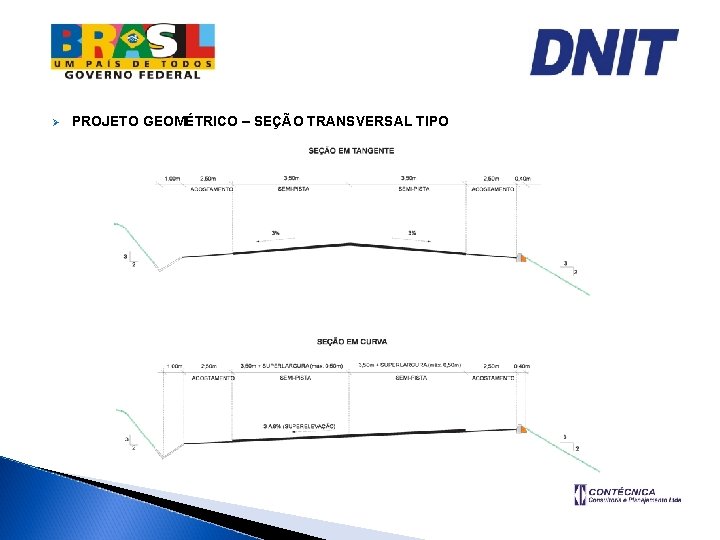

Ø PROJETO GEOMÉTRICO – SEÇÃO TRANSVERSAL TIPO

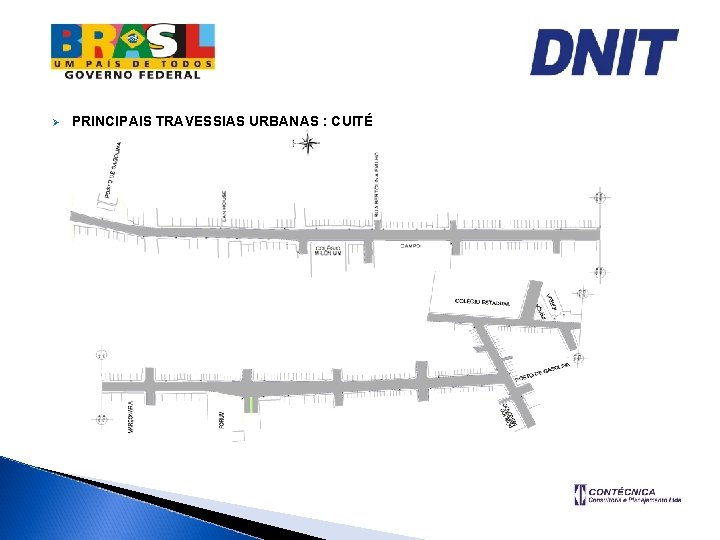

Ø PRINCIPAIS TRAVESSIAS URBANAS : CUITÉ

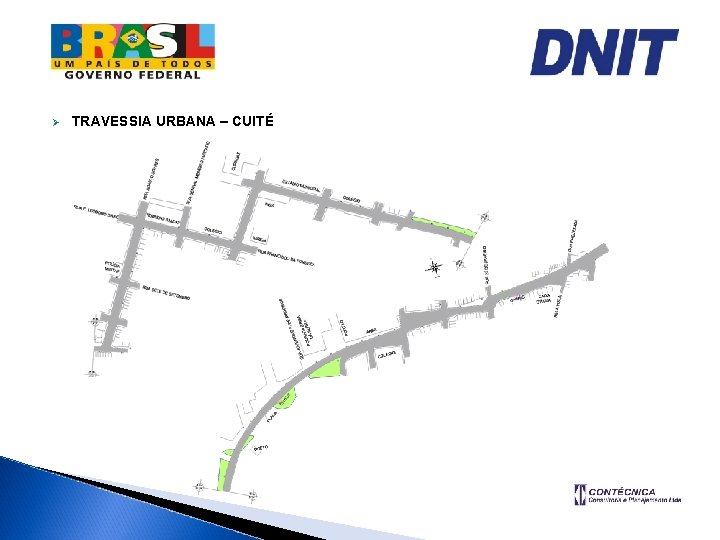

Ø TRAVESSIA URBANA – CUITÉ

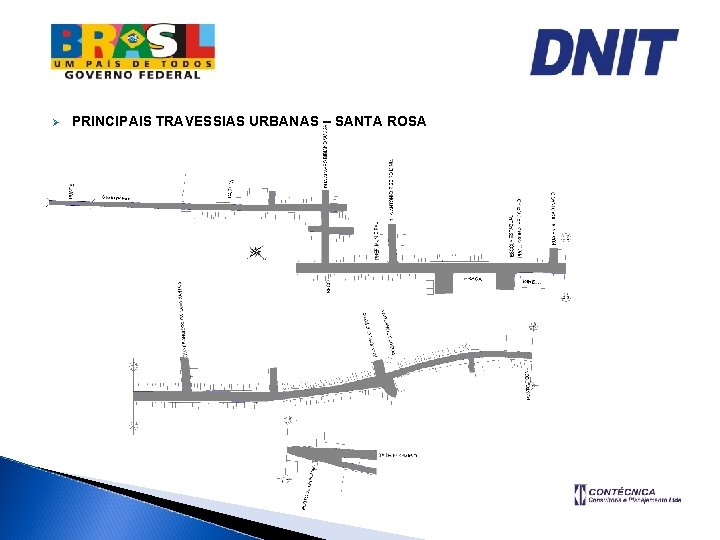

Ø PRINCIPAIS TRAVESSIAS URBANAS – SANTA ROSA

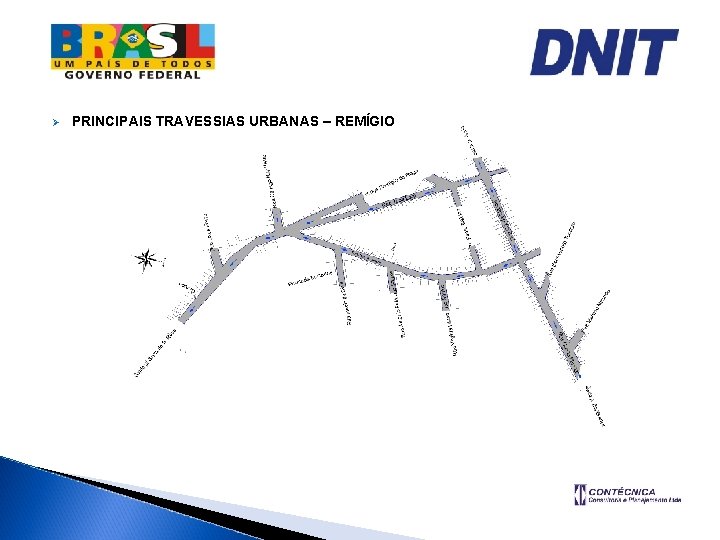

Ø PRINCIPAIS TRAVESSIAS URBANAS – REMÍGIO

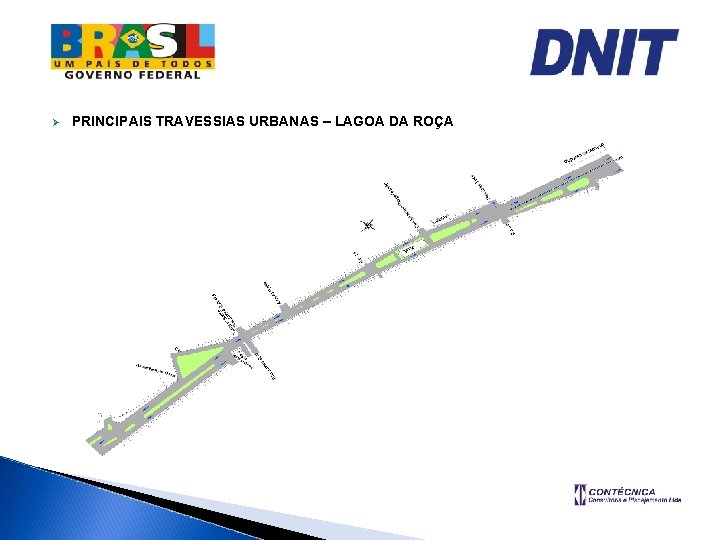

Ø PRINCIPAIS TRAVESSIAS URBANAS – LAGOA DA ROÇA

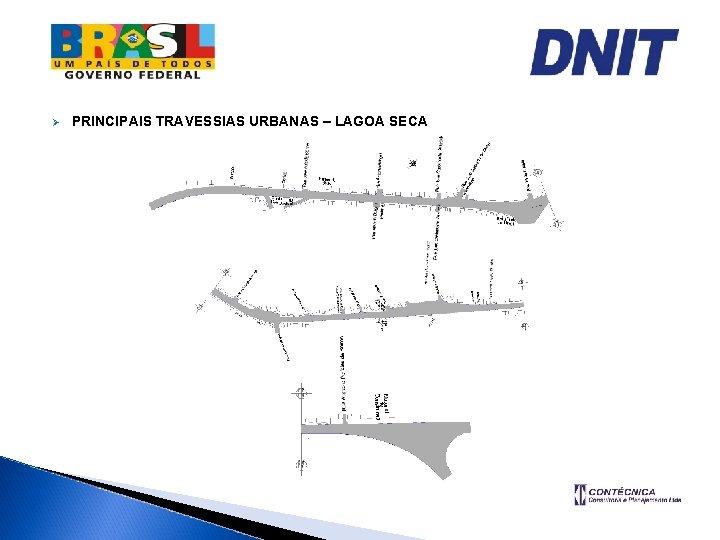

Ø PRINCIPAIS TRAVESSIAS URBANAS – LAGOA SECA

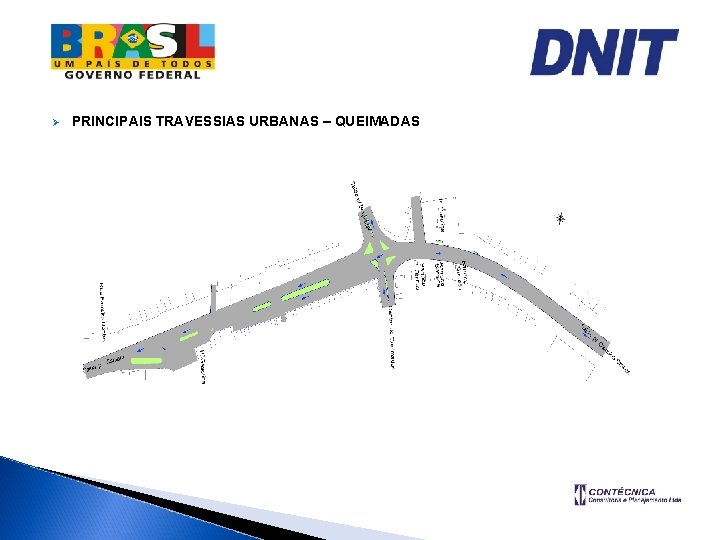

Ø PRINCIPAIS TRAVESSIAS URBANAS – QUEIMADAS

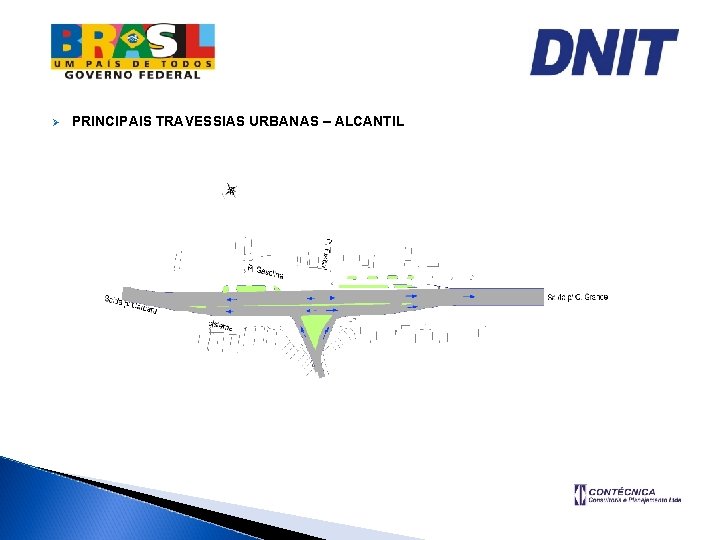

Ø PRINCIPAIS TRAVESSIAS URBANAS – ALCANTIL

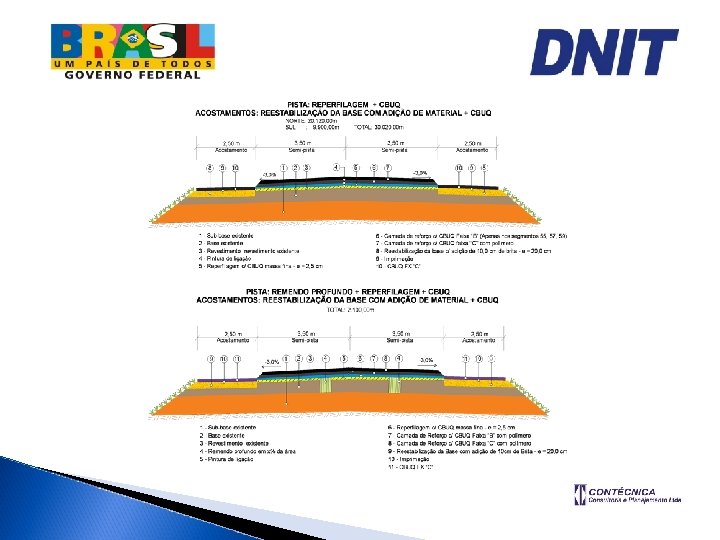

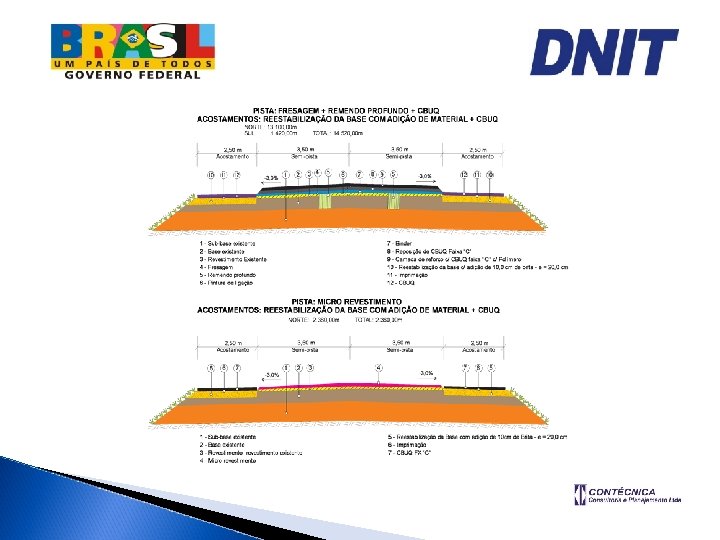

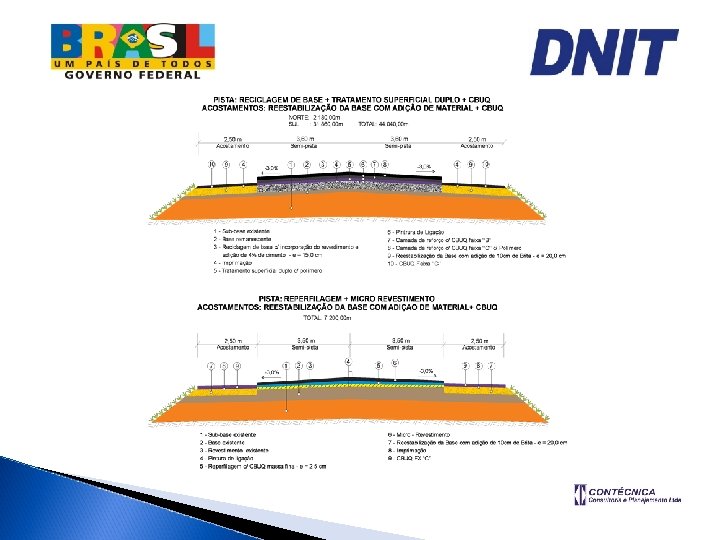

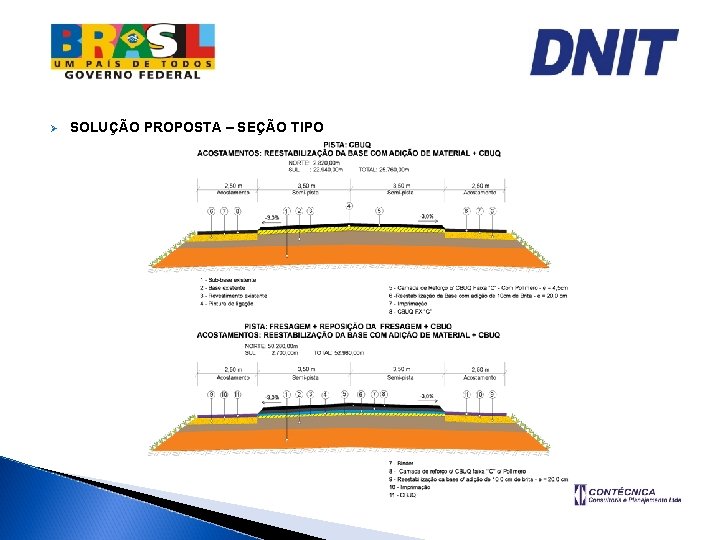

Ø SOLUÇÃO PROPOSTA – SEÇÃO TIPO

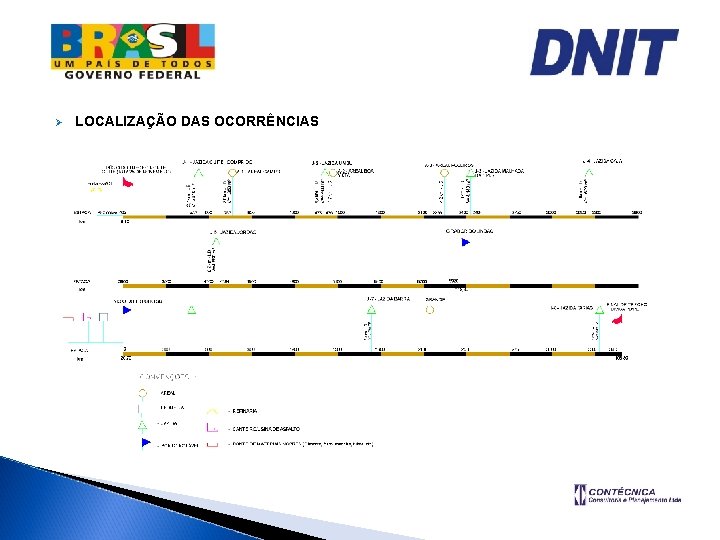

Ø LOCALIZAÇÃO DAS OCORRÊNCIAS

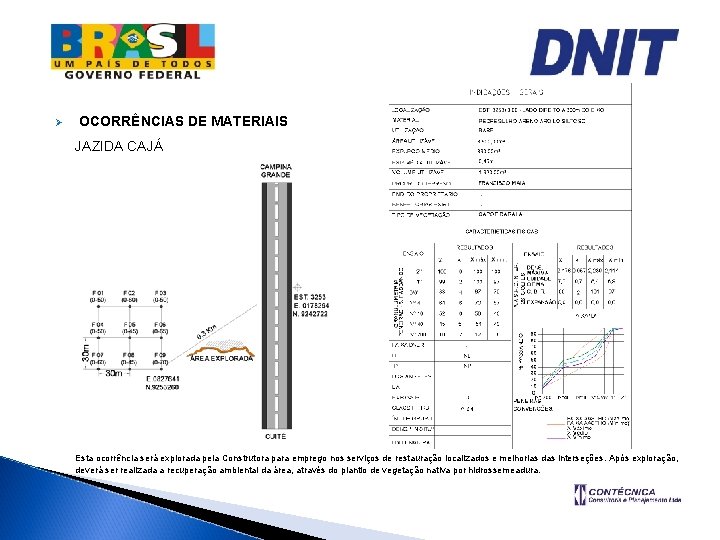

Ø OCORRÊNCIAS DE MATERIAIS JAZIDA CAJÁ Esta ocorrência será explorada pela Construtora para emprego nos serviços de restauração localizados e melhorias das interseções. Após exploração, deverá ser realizada a recuperação ambiental da área, através do plantio de vegetação nativa por hidrossemeadura.

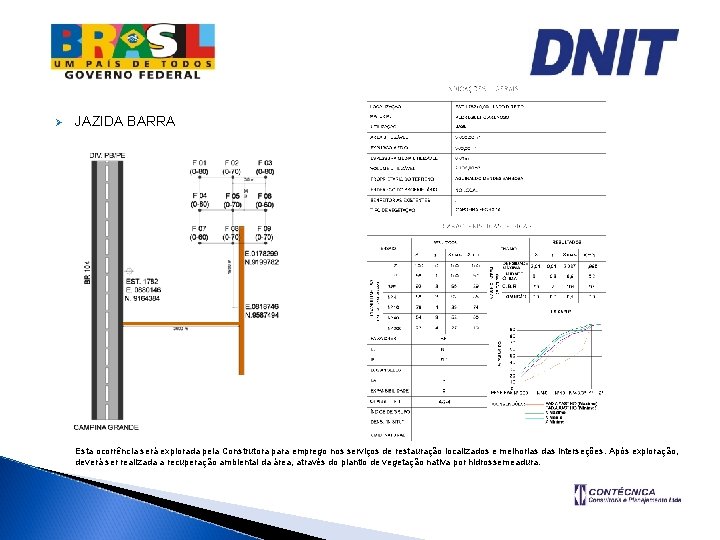

Ø JAZIDA BARRA Esta ocorrência será explorada pela Construtora para emprego nos serviços de restauração localizados e melhorias das interseções. Após exploração, deverá ser realizada a recuperação ambiental da área, através do plantio de vegetação nativa por hidrossemeadura.

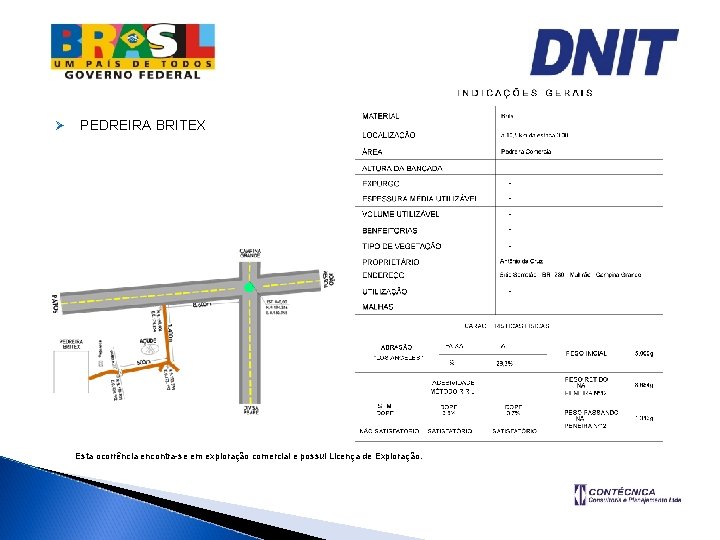

Ø PEDREIRA BRITEX Esta ocorrência encontra-se em exploração comercial e possui Licença de Exploração.

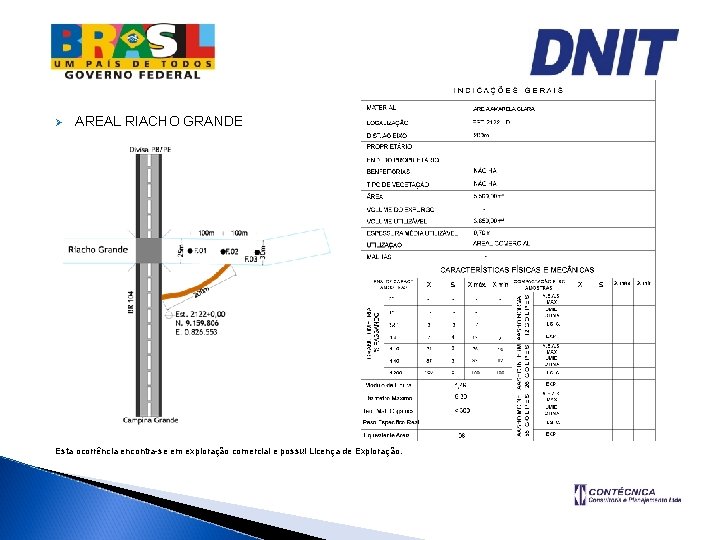

Ø AREAL RIACHO GRANDE Esta ocorrência encontra-se em exploração comercial e possui Licença de Exploração.

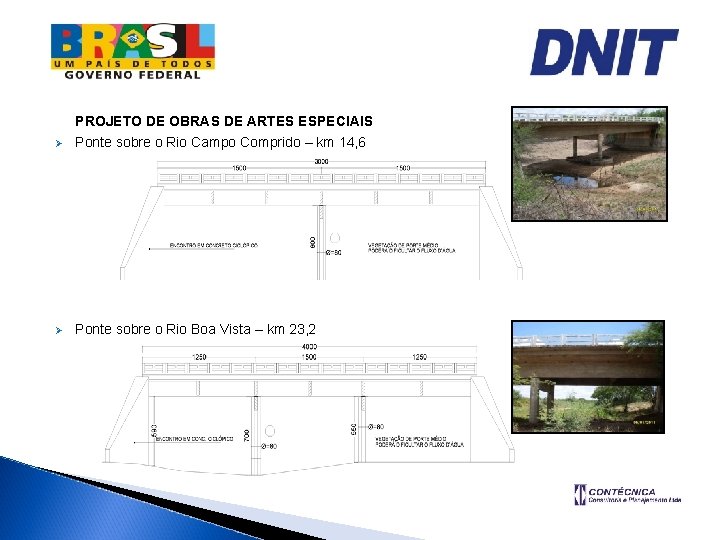

Ø PROJETO DE OBRAS DE ARTES ESPECIAIS Ponte sobre o Rio Campo Comprido – km 14, 6 Ø Ponte sobre o Rio Boa Vista – km 23, 2

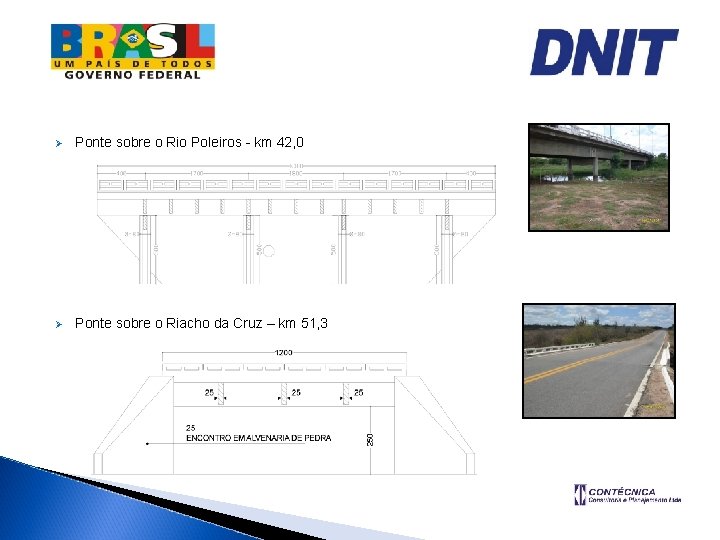

Ø Ponte sobre o Rio Poleiros - km 42, 0 Ø Ponte sobre o Riacho da Cruz – km 51, 3

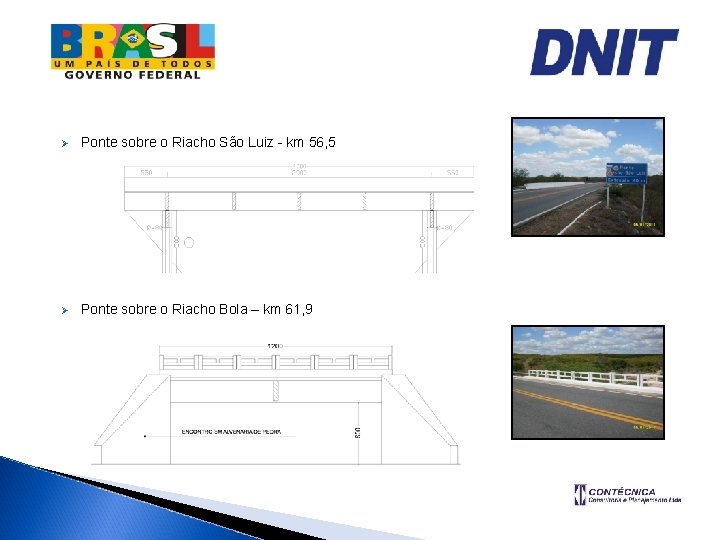

Ø Ponte sobre o Riacho São Luiz - km 56, 5 Ø Ponte sobre o Riacho Bola – km 61, 9

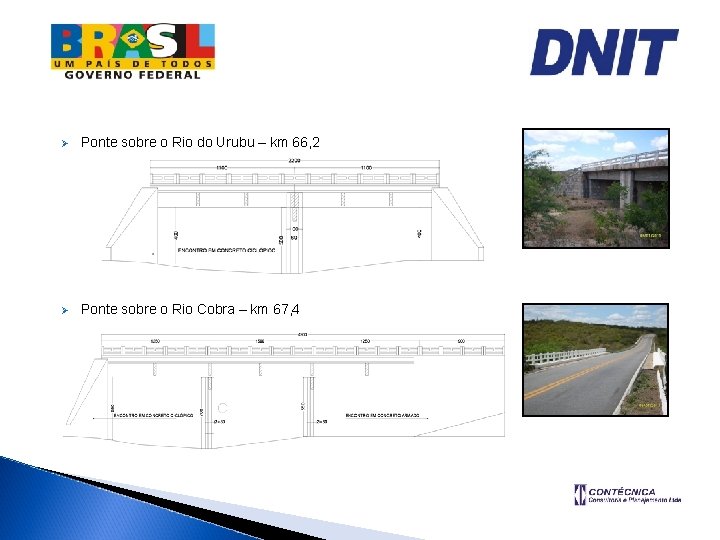

Ø Ponte sobre o Rio do Urubu – km 66, 2 Ø Ponte sobre o Rio Cobra – km 67, 4

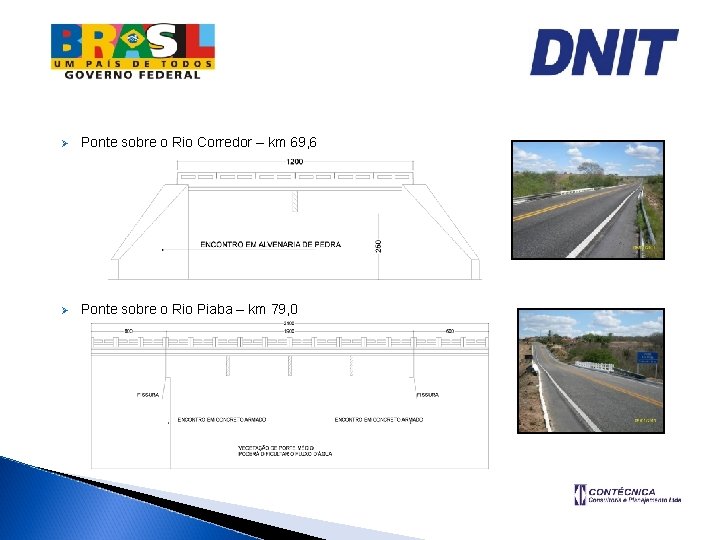

Ø Ponte sobre o Rio Corredor – km 69, 6 Ø Ponte sobre o Rio Piaba – km 79, 0

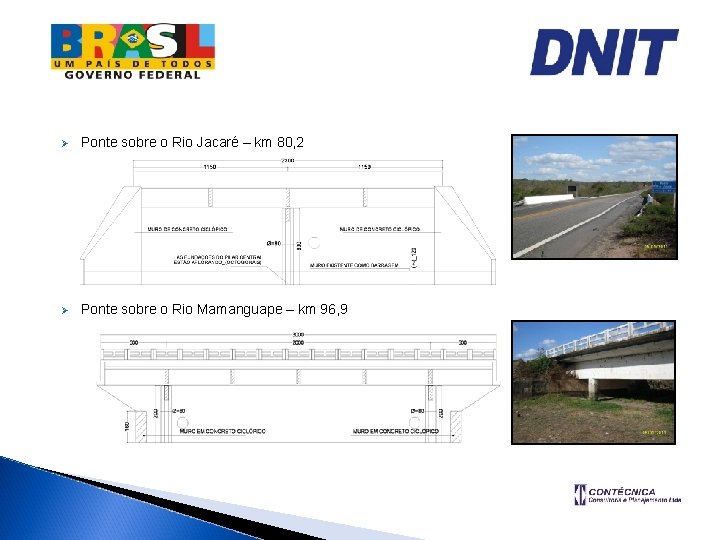

Ø Ponte sobre o Rio Jacaré – km 80, 2 Ø Ponte sobre o Rio Mamanguape – km 96, 9

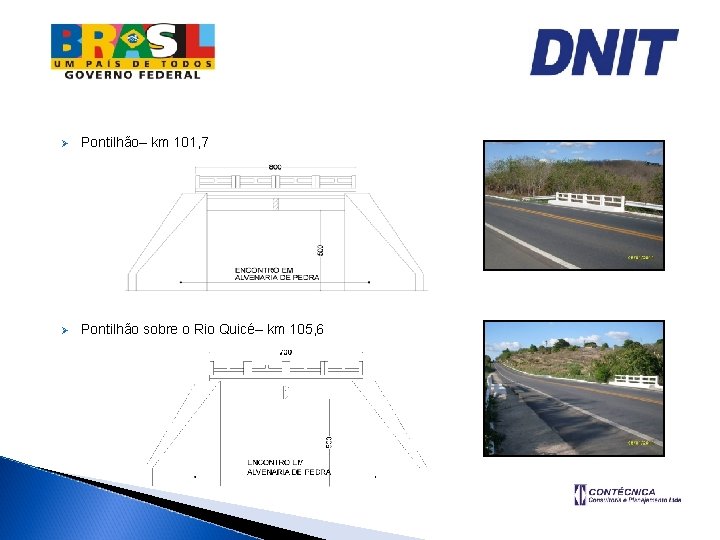

Ø Pontilhão– km 101, 7 Ø Pontilhão sobre o Rio Quicé– km 105, 6

Ø Ponte sobre o Rio Catolé – km 151, 0 Ø Ponte sobre o Riacho Boa Vista – km 154, 3

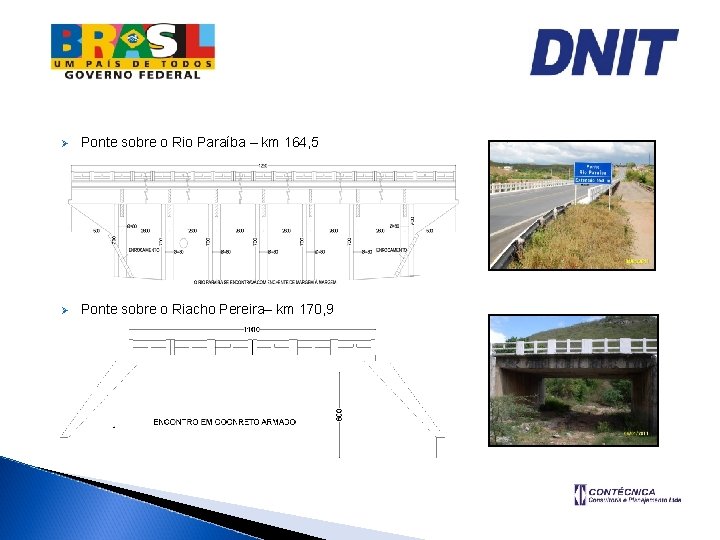

Ø Ponte sobre o Rio Paraíba – km 164, 5 Ø Ponte sobre o Riacho Pereira– km 170, 9

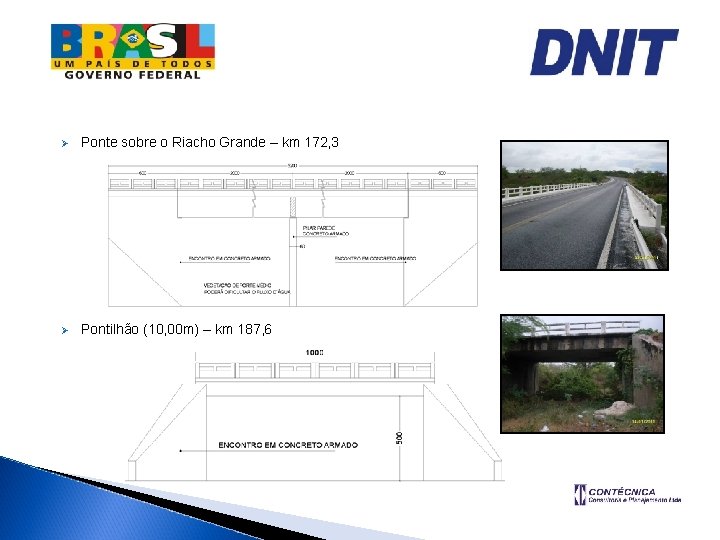

Ø Ponte sobre o Riacho Grande – km 172, 3 Ø Pontilhão (10, 00 m) – km 187, 6

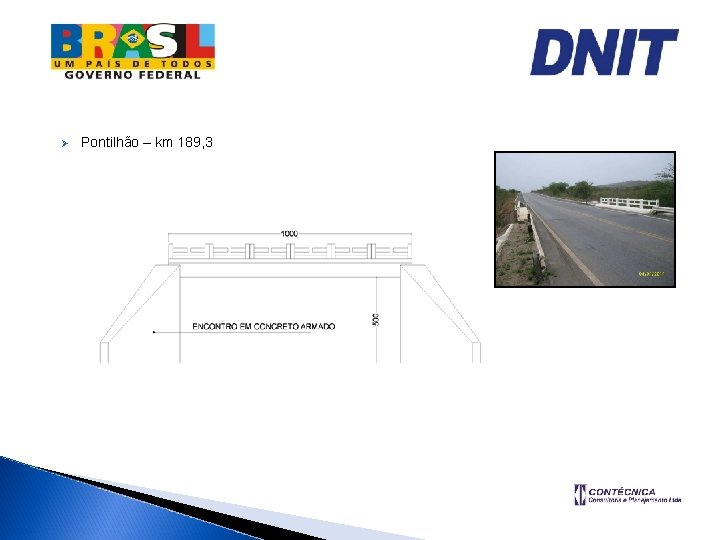

Ø Pontilhão – km 189, 3

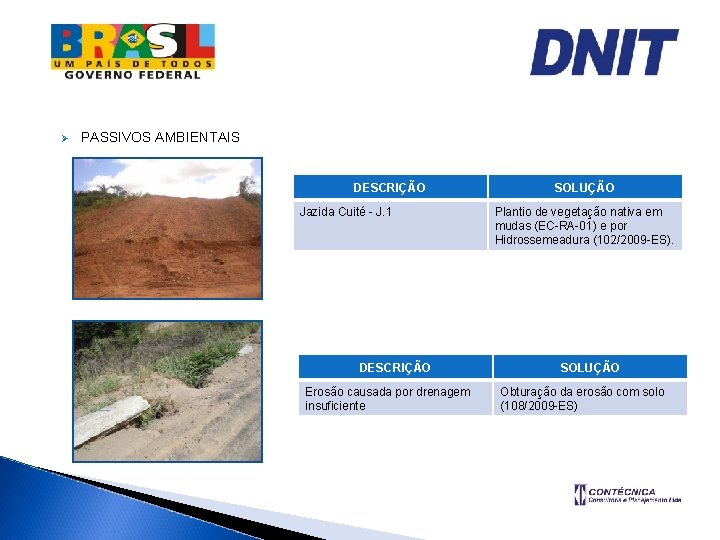

Ø PASSIVOS AMBIENTAIS DESCRIÇÃO Jazida Cuité - J. 1 DESCRIÇÃO Erosão causada por drenagem insuficiente SOLUÇÃO Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES). SOLUÇÃO Obturação da erosão com solo (108/2009 -ES)

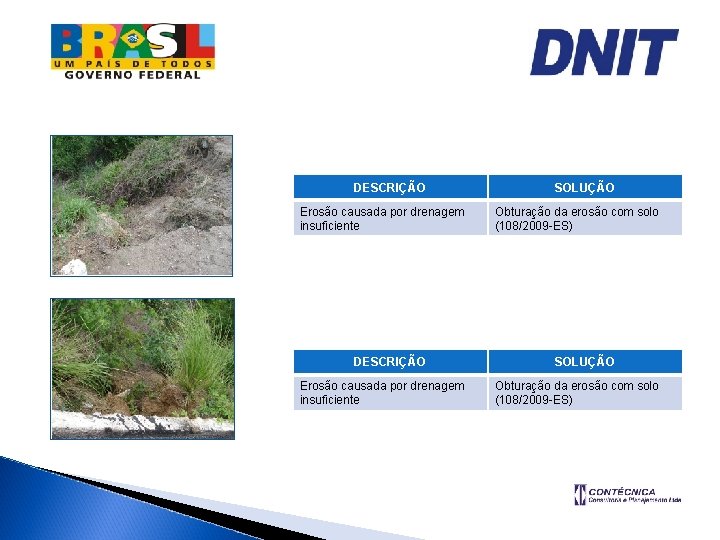

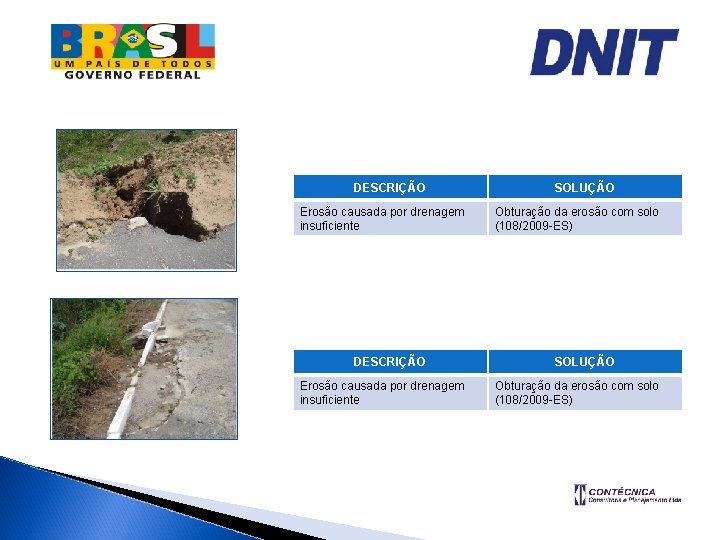

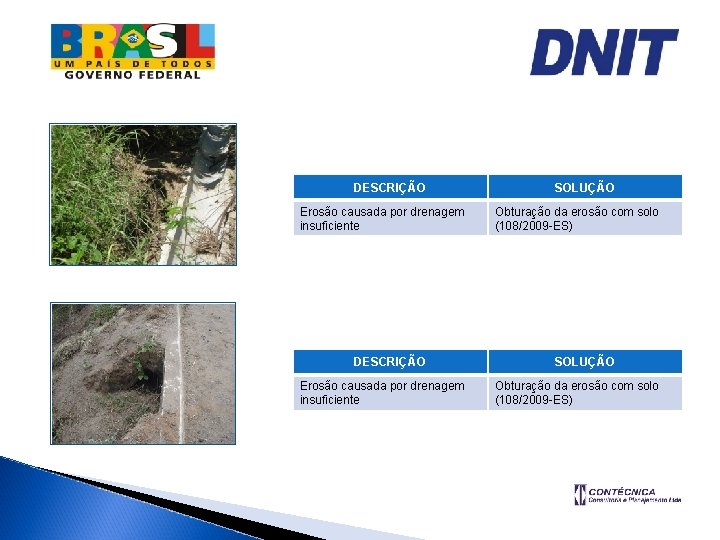

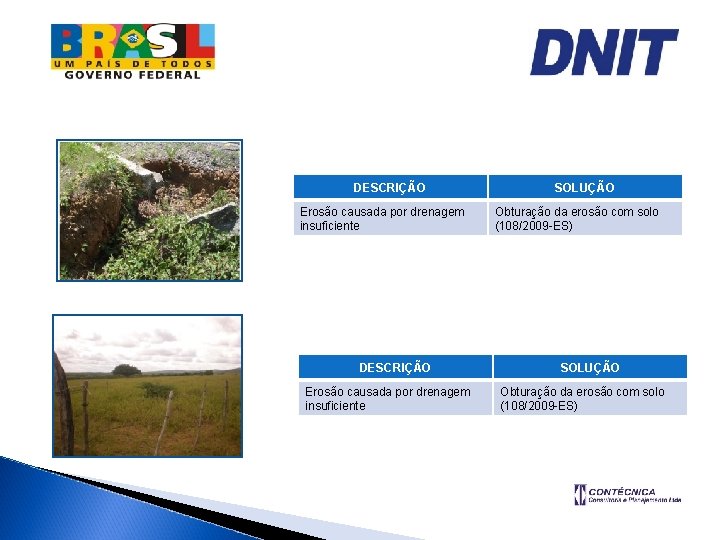

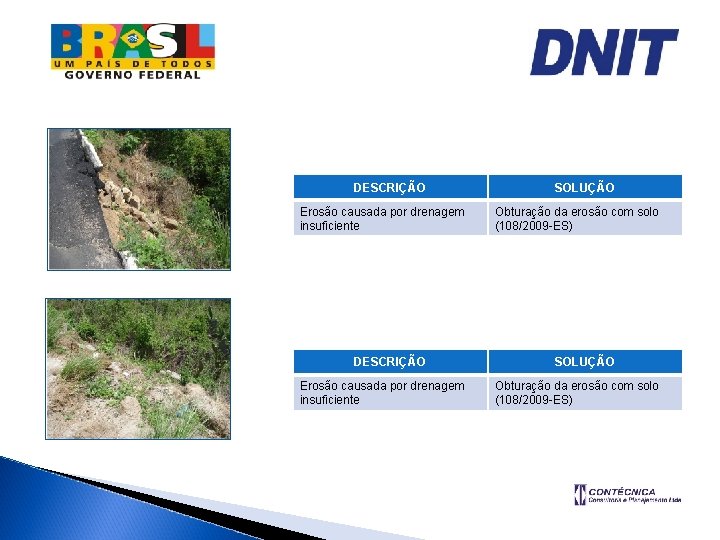

DESCRIÇÃO Erosão causada por drenagem insuficiente SOLUÇÃO Obturação da erosão com solo (108/2009 -ES)

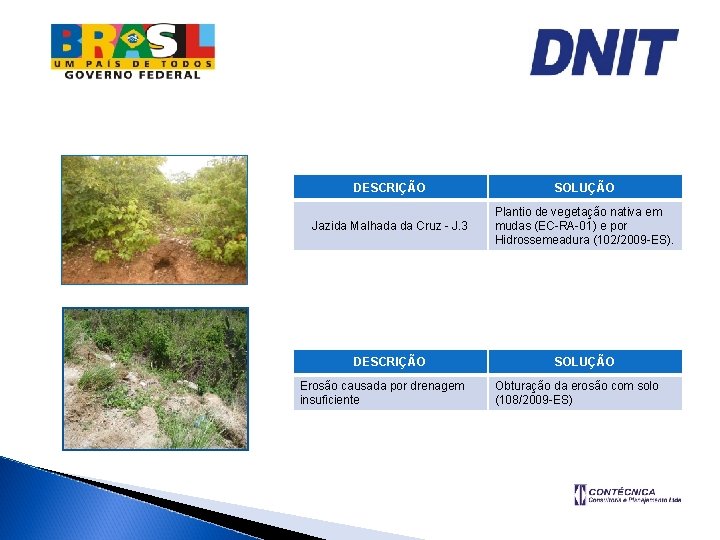

DESCRIÇÃO SOLUÇÃO Jazida Malhada da Cruz - J. 3 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES). DESCRIÇÃO SOLUÇÃO Erosão causada por drenagem insuficiente Obturação da erosão com solo (108/2009 -ES)

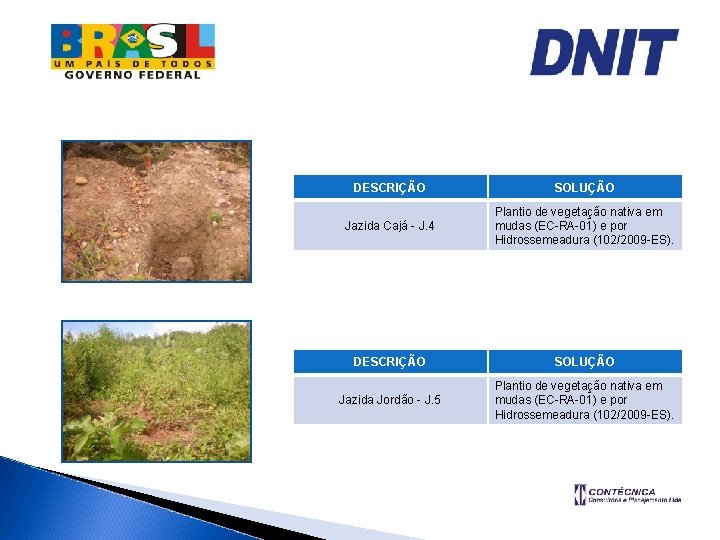

DESCRIÇÃO SOLUÇÃO Jazida Cajá - J. 4 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES). DESCRIÇÃO SOLUÇÃO Jazida Jordão - J. 5 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES).

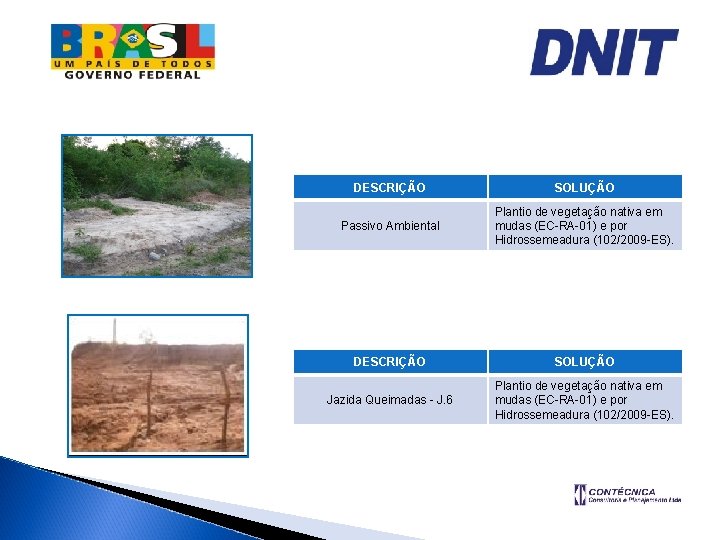

DESCRIÇÃO SOLUÇÃO Passivo Ambiental Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES). DESCRIÇÃO SOLUÇÃO Jazida Queimadas - J. 6 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES).

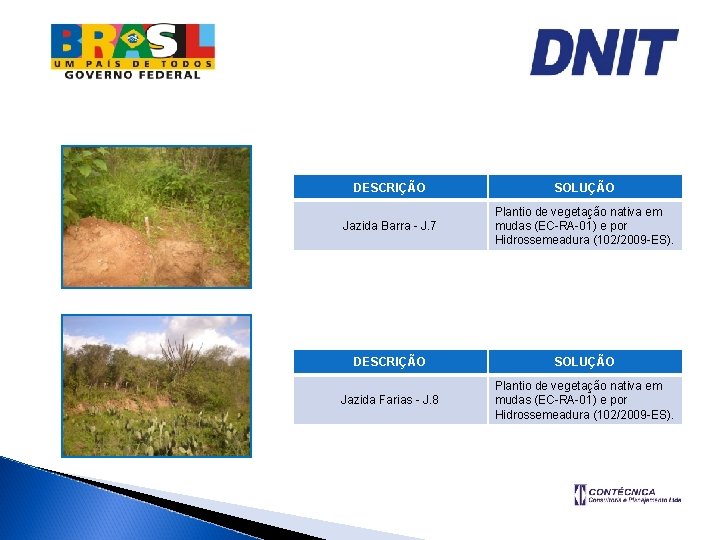

DESCRIÇÃO SOLUÇÃO Jazida Barra - J. 7 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES). DESCRIÇÃO SOLUÇÃO Jazida Farias - J. 8 Plantio de vegetação nativa em mudas (EC-RA-01) e por Hidrossemeadura (102/2009 -ES).

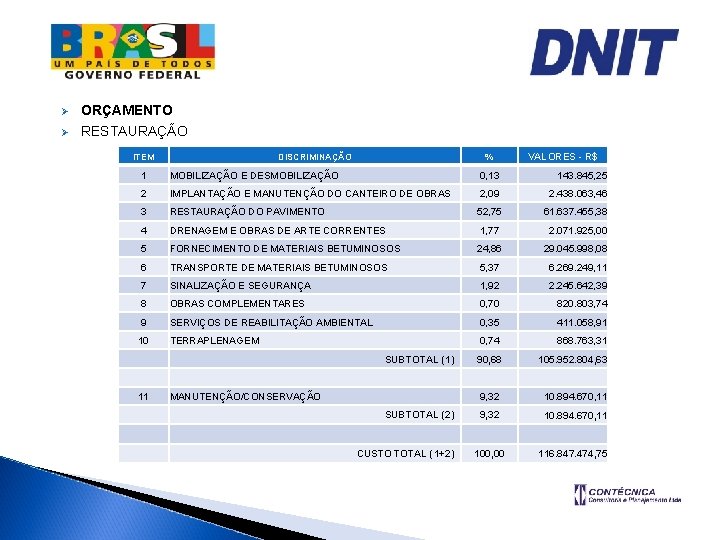

Ø Ø ORÇAMENTO RESTAURAÇÃO ITEM DISCRIMINAÇÃO % VALORES - R$ 1 MOBILIZAÇÃO E DESMOBILIZAÇÃO 0, 13 143. 845, 25 2 IMPLANTAÇÃO E MANUTENÇÃO DO CANTEIRO DE OBRAS 2, 09 2. 438. 063, 46 3 RESTAURAÇÃO DO PAVIMENTO 52, 75 61. 637. 455, 38 4 DRENAGEM E OBRAS DE ARTE CORRENTES 1, 77 2. 071. 925, 00 5 FORNECIMENTO DE MATERIAIS BETUMINOSOS 24, 86 29. 045. 998, 08 6 TRANSPORTE DE MATERIAIS BETUMINOSOS 5, 37 6. 269. 249, 11 7 SINALIZAÇÃO E SEGURANÇA 1, 92 2. 245. 642, 39 8 OBRAS COMPLEMENTARES 0, 70 820. 803, 74 9 SERVIÇOS DE REABILITAÇÃO AMBIENTAL 0, 35 411. 058, 91 10 TERRAPLENAGEM 0, 74 868. 763, 31 90, 68 105. 952. 804, 63 9, 32 10. 894. 670, 11 9, 32 10. 894. 670, 11 100, 00 116. 847. 474, 75 SUBTOTAL (1) 11 MANUTENÇÃO/CONSERVAÇÃO SUBTOTAL (2) CUSTO TOTAL (1+2)

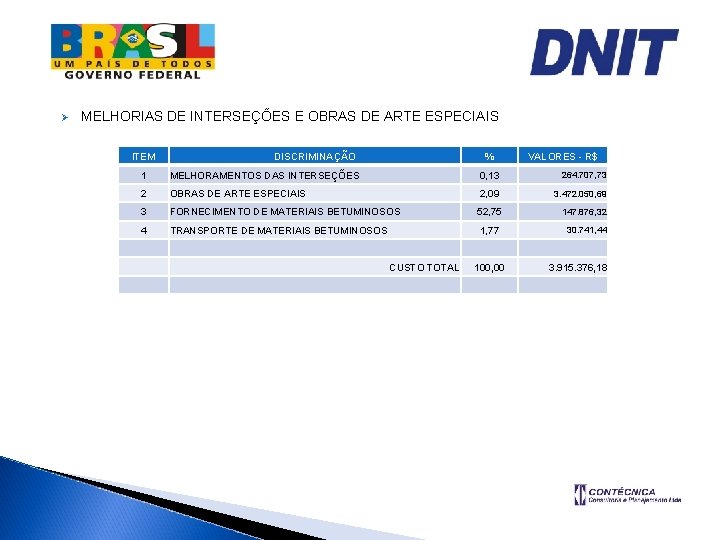

Ø MELHORIAS DE INTERSEÇÕES E OBRAS DE ARTE ESPECIAIS ITEM DISCRIMINAÇÃO % VALORES - R$ 1 MELHORAMENTOS DAS INTERSEÇÕES 0, 13 264. 707, 73 2 OBRAS DE ARTE ESPECIAIS 2, 09 3. 472. 050, 69 3 FORNECIMENTO DE MATERIAIS BETUMINOSOS 52, 75 147. 876, 32 4 TRANSPORTE DE MATERIAIS BETUMINOSOS 1, 77 30. 741, 44 CUSTO TOTAL 100, 00 3. 915. 376, 18
