Projeto Auxiliado por Computador + Tecnologia de Informação e Comunicação CAD + TIC = __________________________________ BIM BUILDING INFORMATION MODELING = MODELAÇÃO DA INFORMAÇÃO DA EDIFICAÇÃO
SAP INFORMÁTICA PARA ARQUITETURA
CAD paramétricos [BIM] B I M - Building Information Model(ing) Model[o][agem] de informação da construção é um conceito ! que define uma tecnologia Essencialmente, um sistema de gestão de informações. Através da tecnologia BIM, é possível estabelecer estruturas de informação e banco de dados de maneira a facilitar a articulação entre variáveis do projeto, estabelecendo um suporte à com da obra durante todo seu “ciclo de vida” (projeto, execução, uso e desmonte / demolição) Nas aplicações BIM, a representação geométrica tridimensional dos elementos construtivos é associada a comportamentos específicos / atributos As características específicas de cada objeto são chamadas de PAR METROS, de onde vem o nome da representação virtual do elemento construtivo: OBJETO PARAMÉTRICO
MODEL - MODELO - conjunto de qualidades e características que constituem a representação / interpretação de uma realidade simplificada ou reduzida B I M - Building Information Model(ing) Documentos / Registros gerados por medições Model[o][agem] de informação da construção Valores coletados, mensurados, quantizados Símbolos quantificados, elementos matemáticos fatos INFORMATION – IN[FORMA]ÇÃO – do latim informatio, onis (delinear, conceber idéia) dar forma – resultado do processamento / organização / manipulação de dados BUILDING – EDIFICAÇÃO – do latim aedificatio, onis (construir) – construção – conjunto / combinação de elementos que provoca uma modificação no conhecimento de um sistema inteligente Aquilo que se sabe de algo / sobre algo Informação com um propósito ou utilidade
B I M – suporte integrado de informações intercambiáveis Diferente dos sistemas tradicionais de arquivos múltiplos baseados em documentos gráficos cuja manipulação, visualização e integração é bastante limitada, o sistema BIM é constituído conjunto de Arquivos de desenho e documentos individuais que compoem o projeto arquitetônico No sistema tradicional por uma base central que é o Sistema integrado de informações produzido / utilizado de maneira compartilhada / colaborativa “A utilização de tecnologias da informação incluindo o uso do 3 D CAD Durante o projeto e a utilização da internet para melhorar a produtividade Do trabalho são possibilidades interessantes para o desenvolvimento na área. Já é possível prover uma equipe de projeto com toda a informação Necessária para o projeto. Os arquitetos podem trabalhar com modelos 3 D Inteligentes que podem ser visualizados e compartilhados por browsers. Padrões para os dados de modelagem estão sendo desenvolvidos pela Associação Internacional pela Interoperalidade (IAI) o que permitirá trocas de dados entre muitas aplicações computacionais e profissionais reduzindo sua possibilidade de erro. ” Paul Teicholz, Ph. D. - Professor (Research) Emeritus, Dept. of Civil and Environmental Engineering, Stanford University modelo digital da edificação, de onde provem todas as informações processadas de maneira automatizada, gerando maior eficiência na produção dos documentos e de tempo no caso de processos de revisão / alteração do projeto e/ou especificações.
Como é implementado? Diversos aspectos do desenvolvimento do BIM como modo operandi
SAP 0645 INFORMÁTICA PARA ARQUITETURA
SAP 0645 INFORMÁTICA PARA ARQUITETURA

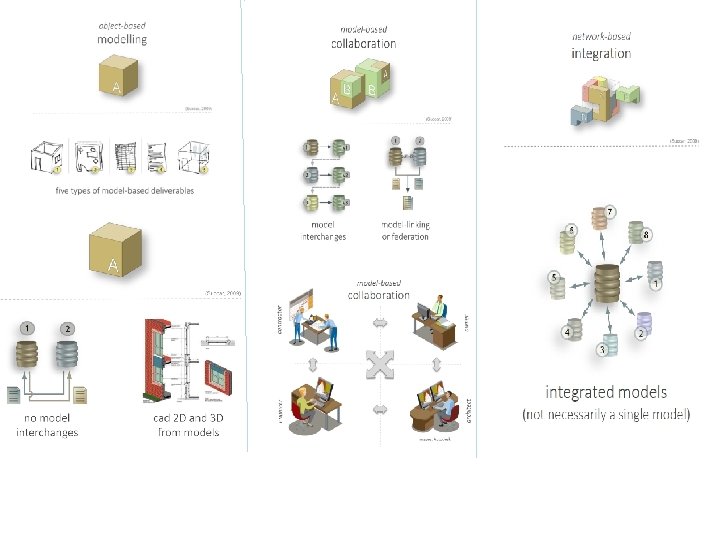

Sistema de Trabalho, com o auxilio de automação e API’s
CAD paramétricos [BIM] - EXEMPLOS
BIM combina com Interface de Programação de Aplicações, API • API é um conjunto de rotinas e padrões de programação para acesso a um aplicativo de software ou plataforma baseado na Web. A sigla API refere-se ao termo em inglês "Application Programming Interface" que significa em tradução para o português "Interface de Programação de Aplicativos". link SAP INFORMÁTICA PARA ARQUITETURA

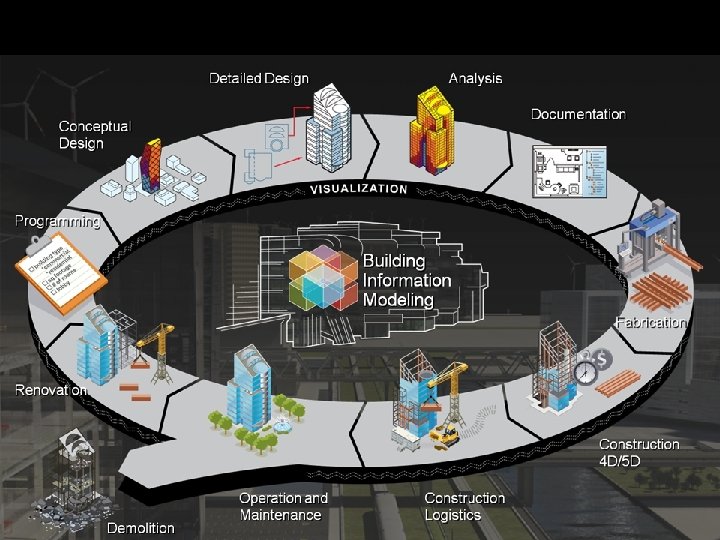

What is BIM? Architecture, Engineering, Construction – AEC integration SAP 0645 INFORMÁTICA PARA ARQUITETURA
B I M – mudança de paradigma [digital] na arquitetura? Concepção e gerenciamento de informações de forma integrada, reutilizável e automatizada gerando um MODELO DIGITAL DO EDIFÍCIO Conceito de EDIFÍCIO VIRTUAL: elementos paramétricos representando a edificação em Ambiente Virtual “Building Information Model utiliza tecnologia de ponta para estabelecer uma representação computacional de todas as características físicas e funcionais da edificação relacionada às informações de seu projeto e posterior ciclo de vida, e pretende ser um repositório de informação para o uso e manutenção pelos clientes e usuários durante a vivência da edificação. ” United States National Institute Of Building Science
Modelo único
CAD paramétricos [BIM] O PROJETO § O Projeto torna-se mais integrado § Os desenhos são tridimensionais § As equipes precisam trabalhar de maneira colaborativa Sobre o mesmo modelo § Informações técnicas são necessárias em fases mais Precoces do processo de projeto DOCUMENTAÇÃO § Chamadas e notações são “linkadas”: Seções, Elevações, Detalhes possuem links para as chamadas § Tags são atachadas aos objetos e mostram informações sobre os objetos que são atualizadas automaticamente caso os mesmos sofram modificações em seus parâmetros. § Informações paramétricas e conectadas através de links reduzem a chance de erros e / ou incongruencias § Os documentos e impressões 2 D são gerados automaticamente através do modelo
CAD paramétricos [BIM] TABELAS E PLANILHAS § Tabelas e Planilhas são conectadas às informações do Modelo § Categorias flexíveis permitem uma rápida geração de tabelas § Informações paramétricas e conectadas através de links reduzem a chance de erros e / ou incongruencias nas tabelas COMPATIBILIAÇÃO § As equipes de projeto podem proceder diversas análises de compatibilidade entre detalhes, projetos complementares § Cada membro da equipe pode intervir conforme sua especialidade argumentando através de dados obtidos por simulações baseadas no modelo integrado. § A troca de informações é dinamizada pelos recursos de comunicação e visualização oferecidos pelo próprio suporte tridimencional vinculado à documentações automatizadas como §Planilhas de cálculo, gráficos, diagramas, apresentações, etc. § As revisões / alterações são mais ágeis e a possibilidade de erro / incompatibilidade entre sistemas, informações ou versões do projeto é reduzida
SAP INFORMÁTICA PARA ARQUITETURA
SAP INFORMÁTICA PARA ARQUITETURA
SAP 0645 INFORMÁTICA PARA ARQUITETURA
SAP INFORMÁTICA PARA ARQUITETURA
Project in BIM SAP 0645 INFORMÁTICA PARA ARQUITETURA
