PROJETO ARQUITETÔNICO I Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
ESCALAS Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
REFERÊNCIAS DE NÍVEL Adotado em plantas para informar a cota de altura de determinados pontos do projeto. Adotado em cortes para representar cada região do projeto. A NBR 6492/1994 permite o mesmo símbolo de nível de cota para planta e corte. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
SIMBOLOGIA Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
SIMBOLOGIA Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
PLANTA DE SITUAÇÃO Nesta planta são representados todos os elementos necessários para situar o terreno onde a edificação será construída, na área que o cerca. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
PLANTA DE SITUAÇÃO Deve constar: §Distância da esquina mais próxima; §Número do lote ou de antiga edificação que exista ou tenha existido no terreno; §Número das casas ou dos lotes lindeiros §Outros dados que contribuam para identificação da posição do lote ou terreno §Curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais §Indicação da orientação §Cotas gerais §Notas gerais, desenhos de referência e legenda §Vias de acesso ao conjunto, arruamento e logradouros adjacentes com os respectivos equipamentos urbanos. §Além destes, devem ser apresentados outros dados que sirvam para definir a posição do lote ou terreno com a maior precisão. Na NBR 6492/ 1994 verifica-se, ainda, a recomendação de outros dados, se disponíveis, devem constar nas plantas de situação. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
PLANTA BAIXA Plantas baixas são cortes feitos em cada pavimento através de planos horizontais imaginários, situados entre a verga da porta e o peitoril da janela. A porção da edificação acima do plano de corte é eliminada e representa-se o que um observador imaginário posicionado a uma distância infinita veria ao olhar do alto a edificação cortada. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
PLANTA BAIXA As paredes de alvenaria podem ser representadas por linhas largas em seu contorno ou pode-se acrescentar linhas representativas do revestimento que será aplicado sobre a alvenaria. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
PLANTA BAIXA Sugestão de sequência para montagem da planta: §Delimitação das paredes §Representação da projeção dos beirais, marquises e demais elementos que se localizam acima da representação da planta §Representação da posição dos vãos e das dimensões das esquadrias ( blocos ou desenhos) Demarcar dimensões principais (h x l x p) §Representação das louças sanitárias §Representação de dutos, rampas, vegetação §Representação esquemática das circulações verticais: elevadores ( dimensões internas) e escadas ( número dos degraus, PD, base e altura dos degraus) §Representação dos quadriculados, denominados “pisos frios” §Representação dos textos e da cotagem §Representação dos desníveis: degraus, rampas, soleiras, balcões, demais detalhes em vista e principais detalhes em projeção. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
ESPESSURA DA LINHA As espessuras e os tipos de linhas utilizados no desenho servem para transmitir informações sobre os elementos que estão sendo representados. Descrição Alguns profissionais não seguem rigorosamente estas normas. Convenções usuais do mercado A espessura da linha depende: §maior ou menor proximidade do elemento com o plano do corte §maior ou menor destaque se deseja dar a um elemento. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
ESPESSURA DA LINHA Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva

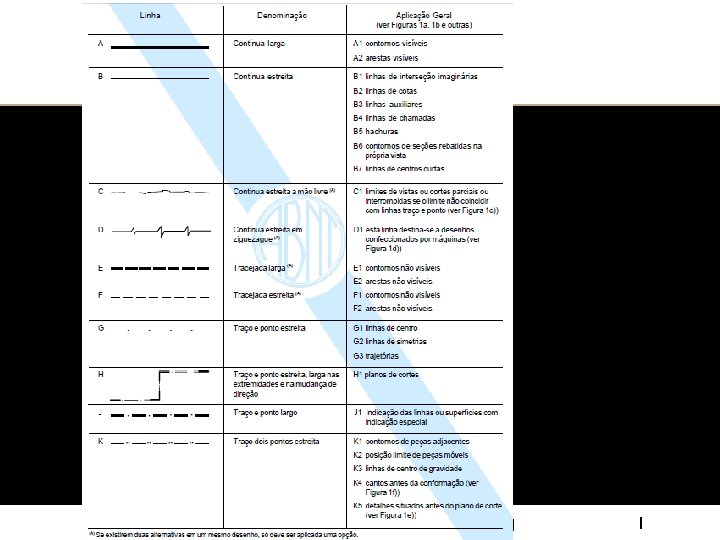

NBR - 8403 Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
COTAS §Representação numérica das dimensões do objeto. §Finalidade de deixar o objeto com representação a medida real de forma clara e padronizada. §linha de cota: linha que contém a dimensão daquilo que está sendo cotado, com valor numérico §linha de extensão: linha que liga a linha da cota ao elemento a ser cotado. §Finalização das linhas de cota: encontro da linha da cota com a linha de extensão Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
COTAS §Tipos de linhas de referência §Posição da cota §Dimensões pequenas §Adotar medida padrão e casa decimal Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
COTAS §Sentido de leitura da cota §Altura do texto – 2 a 3 mm Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
COTAS Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
COTAS Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
IMPLANTAÇÃO Nesta planta devem ser representados todos os elementos necessários para localizar a edificação no terreno. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
IMPLANTAÇÃO Deve constar: §Sistema de coordenadas referenciais do terreno, curvas de nível existentes e projetadas §Indicação de norte §Indicação de vias de acesso, vias internas, estacionamentos, áreas cobertas, platôs taludes e vegetação §Perímetro do terreno, marcos topográficos, cotas gerais, níveis principais com referência do terreno em relação ao passeio §Indicação dos limites externos das edificações: recuos, afastamentos forma, dimensões e ângulos do terreno §Eixos do projeto §Amarrações dos eixos do projeto a um ponto de referência §Denominação das edificações Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
IMPLANTAÇÃO Deve constar: §Marcação e cotagem do alinhamento predial e recuo jardim §Marcação dos rebaixos no meio-fio e elementos do passeio (postes, hidrantes, árvores, equipamentos públicos) §Marcação de acesso, rampas e escadas §Marcação dos telhados (inclinação) e lajes §Indicações de áreas a serem edificadas §Denominação dos diversos edifícios ou blocos §Construções existentes, demolições ou remoções futuras, áreas não edificáveis Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
IMPLANTAÇÃO Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
IMPLANTAÇÃO Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
CORTES São desenhos onde a edificação é representada como se tivesse sido cortada por um ou mais planos verticais. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
CORTES Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
CORTES Sugestão de sequência para montagem dos cortes: §Demarcação dos limites inferior e superior do corte ( contrapiso, laje de forro, etc. . . ) §Demarcação dos níveis do terreno: natural e projeto §Cotas de nível do passeio e todos os pavimentos §Demarcação das paredes da edificação através das linhas que as compõem, dentro dos limites de cada pavimento marcado na planta §Representação dos vãos de aberturas e suas esquadrias §Representação da louça sanitária §Representação dos quadrículos representativos de paredes por azulejos §Indicação das vigas de fundação e estrutura geral (lajes e vigas de cada pavimento) §Representação do telhado e da estrutura de apoio Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
CORTES Deve conter, segundo a NBR 6492/1994: §Eixo do projeto §Sistema estrutural §Indicação de cotas verticais §Indicação de cotas de nível acabado e em osso §Caracterização dos elementos de projeto: §Fechamento externos e internos §Circulação vertical e horizontal §Áreas de instalação técnica e de serviço §Cobertura/telhado e captação de águas pluviais §Forros e demais elementos significativos §Denominação dos diversos compartimentos seccionados §Marcação de detalhes §Escala §Notas gerais, desenhos de referências e carimbo §Marcação dos cortes Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
CORTE AA CORTE BB Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
HACHURAS Tem finalidade de acrescentar graficamente as informações sobre materiais que compõem os elementos representados. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
FACHADAS São desenhos planificados que representam as elevações da edificação. Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
REFERÊNCIAS BIBLIOGRAFIA REZENDE, Alexandre Sobral; GRANSOTTO, Larissa Rodrigues. Desenho de projetos de edificações. UFRGS, 2007. MONTENEGRO, Gildo. Desenho Arquitetônico – São Paulo: Edgard Blucher, 1978. WEBGRAFIA http: //www. suzuki. arq. br/unidadeweb/senac/desetecad. htm NORMAS § NBR 6492/94 – Representação de projetos de arquitetura § NBR 8196/99 – Emprego de escalas § NBR 8403/84 – Aplicações de linhas – tipos e larguras Universidade Anhembi Morumbi Desenho Arquitetônico Fabíola Marialva
