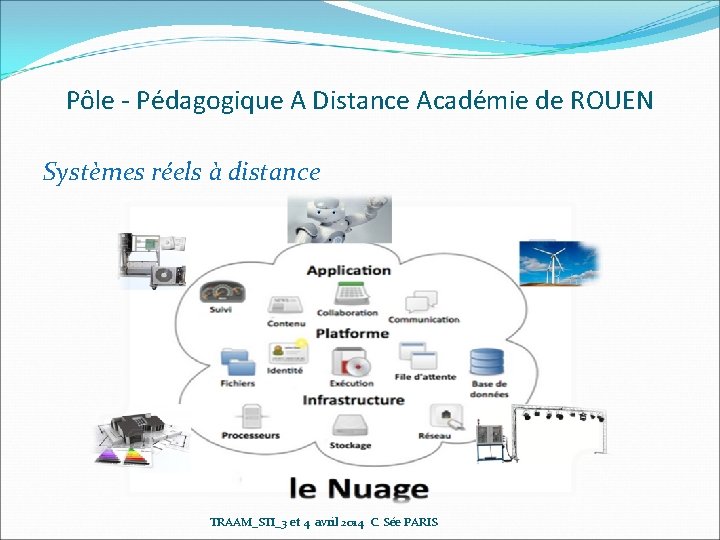

Pôle - Pédagogique A Distance Académie de ROUEN Systèmes réels à distance TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet P-PAD Académie de ROUEN Le projet P-PAD (Pôle Pédagogique A Distance) a pour objectif d’expérimenter un dispositif de mesures et de contrôle sur un objet technique à distance. Basé sur des systèmes techniques réels, P-PAD est un concept pédagogique innovant. TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet P-PAD Académie de ROUEN TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet P-PAD Académie de ROUEN Actuellement, l’académie de Rouen développe 2 démonstrateurs expérimentaux dans le domaine de l’efficacité énergétique : - Eolien « WASAW » (Web Acces Sun And Wind) - Eclairage « SERPEND » (Système Énergétique Réel Piloté En Numérique et à Distance) TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet P-PAD Académie de ROUEN « WASAW » TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet P-PAD Académie de ROUEN « SERPEND » TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet « SERPEND : Rampe d’éclairage communicante » TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet « SERPEND : Rampe d’éclairage communicante » Objectifs du projet : - Rendre communicante sur le réseau Ethernet une rampe d’éclairage de scène. - Commander à distance des projecteurs motorisés ou non via le réseau informatique à l’aide d’un logiciel dédié aux scénarii. - Effectuer le contrôle visuel de la scène par caméra IP. - Effectuer des mesures de puissance, d’énergie sur un réseau électrique 50 Hz appelant des courants déformés (gradateurs sur projecteurs halogènes et à Led) TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet « SERPEND : Rampe d’éclairage communicante » Objectifs du projet : - Mettre en évidence et quantifier le concept « d’efficacité énergétique » du dispositif. - Effectuer des mesures à partir de capteurs de colorimétrie, éclairement, température , etc…) - Interfacer le dispositif par une IHM sous environnement LABVIEW. - Transmettre les données acquises à un ordinateur distant (serveur Web) TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

Projet « SERPEND : Rampe d’éclairage communicante » TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

« WASAW » Le projet « WASAW » , Web Access Sun And Wind, a pour objectif de mettre en œuvre, dans l’Académie de Rouen, un Pôle Pédagogique A Distance (P PAD), dédié aux énergies renouvelables. TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

WASAW : L’EXISTANT -Eolienne 10 k. W raccordée réseau ERDF -Eolienne de 1, 5 k. W site isolé -Installation solaire PV 1. 8 k. Wc TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

WASAW : les thèmes abordés Solaire Photovoltaïque : Conception d’un suiveur solaire pour évaluer et comparer les performances d’un suiveur à un module fixe, Eolien 10 k. W Instrumentation de l’installation afin de récupérer des données de vent et électriques pour valider les performances, Eolien 1, 5 k. W Instrumentation et commande du système pour analyser les problématiques énergétiques sur un site isolé. * * non développé en 2013 -2014 TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

WASAW : SOLAIRE PV • Solaire PV: • Conception d’un suiveur solaire pour évaluer et comparer les performances d’un suiveur autonome avec un module fixe. Labview + Compact DAQ TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS Instrumentation: - Températures - Irradiance - Courant - Tension - Azimuth - Inclinaison

WASAW : EOLIEN 10 k. W • Eolien 10 k. W: • Mise en place de l’instrumentation nécessaire à la validation des performances de l’aérogénérateur et de son convertisseur d’injection réseau. Labview+ Compact. DAQ Instrumentation: Vent : Vitesse et direction Courants Tensions TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS

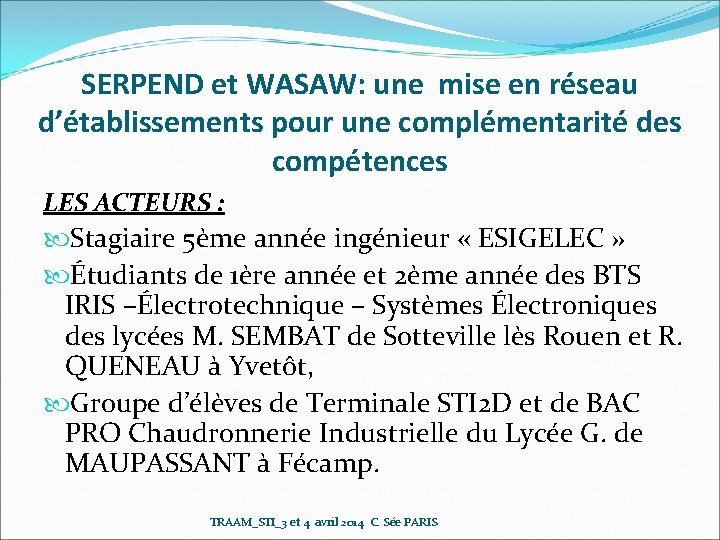

SERPEND et WASAW: une mise en réseau d’établissements pour une complémentarité des compétences LES ACTEURS : Stagiaire 5ème année ingénieur « ESIGELEC » Étudiants de 1ère année et 2ème année des BTS IRIS –Électrotechnique – Systèmes Électroniques des lycées M. SEMBAT de Sotteville lès Rouen et R. QUENEAU à Yvetôt, Groupe d’élèves de Terminale STI 2 D et de BAC PRO Chaudronnerie Industrielle du Lycée G. de MAUPASSANT à Fécamp. TRAAM_STI_3 et 4 avril 2014 C. Sée PARIS
