Projet en terminale STI 2 D spcialit ITEC

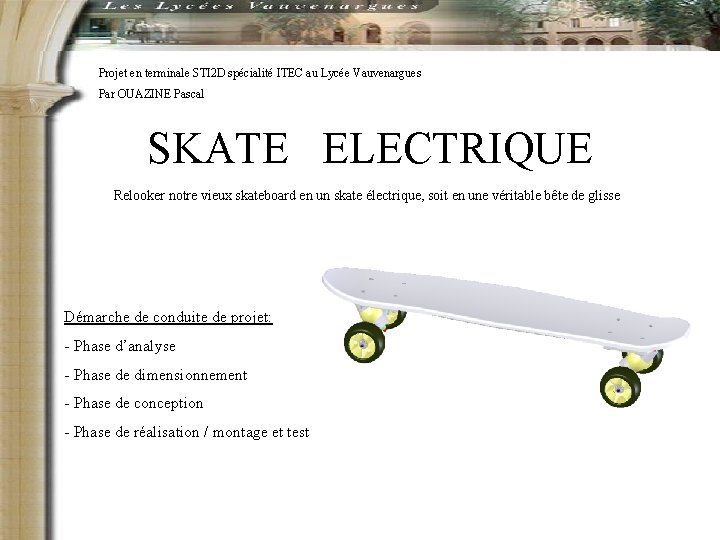

Projet en terminale STI 2 D spécialité ITEC au Lycée Vauvenargues Par OUAZINE Pascal SKATE ELECTRIQUE Relooker notre vieux skateboard en un skate électrique, soit en une véritable bête de glisse Démarche de conduite de projet: - Phase d’analyse - Phase de dimensionnement - Phase de conception - Phase de réalisation / montage et test

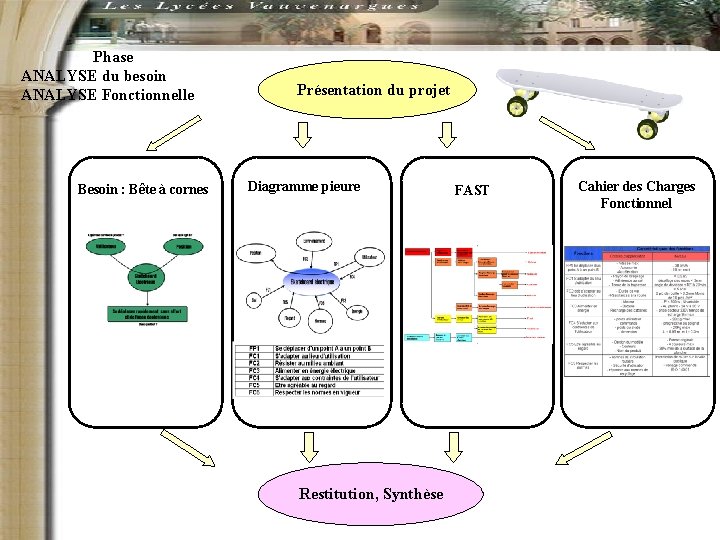

Phase ANALYSE du besoin ANALYSE Fonctionnelle Besoin : Bête à cornes Présentation du projet Diagramme pieure Restitution, Synthèse FAST Cahier des Charges Fonctionnel

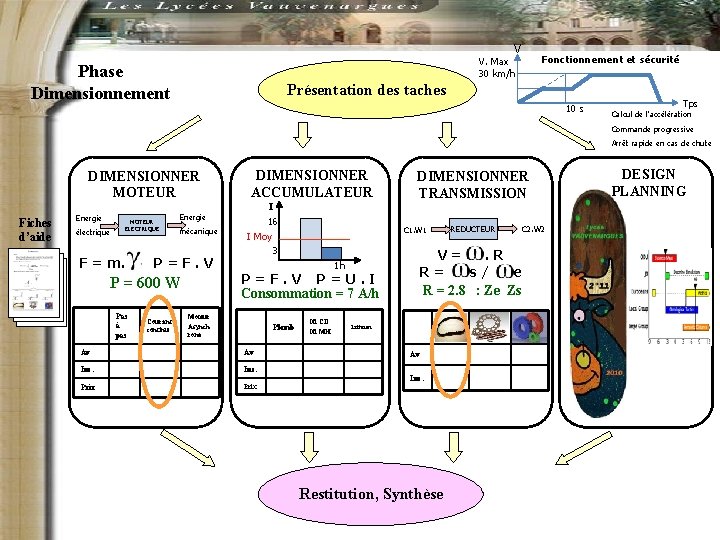

V Fonctionnement et sécurité V. Max 30 km/h Phase Dimensionnement Présentation des taches 10 s Tps Calcul de l’accélération Commande progressive Arrêt rapide en cas de chute DIMENSIONNER MOTEUR Fiches d’aide Energie électrique MOTEUR ELECTRIQUE F = m. mécanique P=F. V Courant continu I Energie P = 600 W Pas à pas DIMENSIONNER ACCUMULATEUR 16 3 1 h P=F. V P=U. I Consommation = 7 A/h Plomb Av Av Inc. Prix REDUCTEUR C 1. W 1 I Moy Moteur Asynch rone DIMENSIONNER TRANSMISSION Ni CD Ni MH C 2. W 2 V=W. R R= s/ e R = 2. 8 : Ze Zs courro ie Lithium Av Inc. Restitution, Synthèse chaine pignons DESIGN PLANNING

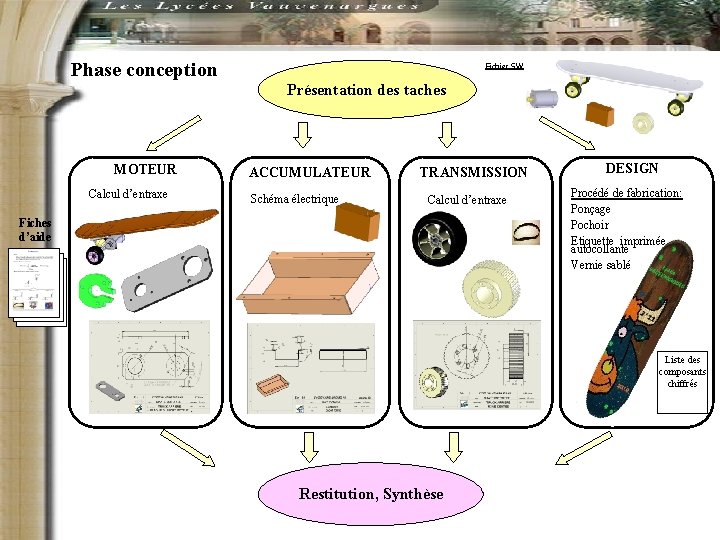

Phase conception Fichier SW Présentation des taches MOTEUR Calcul d’entraxe ACCUMULATEUR Schéma électrique TRANSMISSION Calcul d’entraxe Fiches d’aide DESIGN Procédé de fabrication: Ponçage Pochoir Etiquette imprimée autocollante Vernie sablé Liste des composants chiffrés Restitution, Synthèse

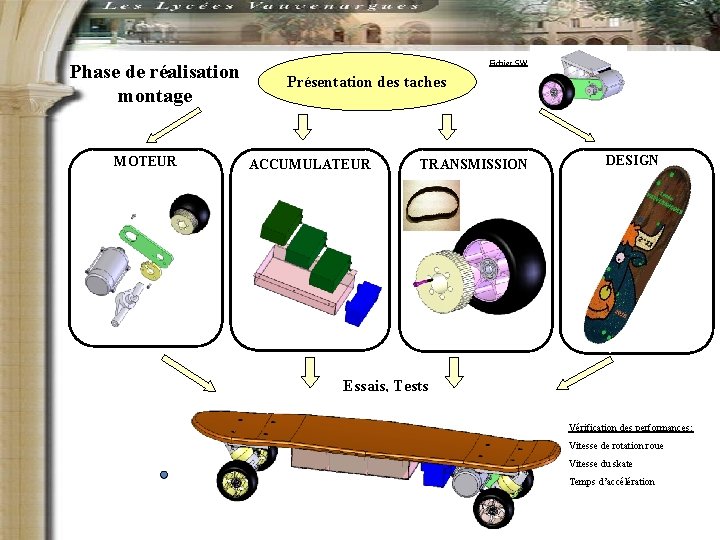

Phase de réalisation montage MOTEUR Fichier SW Présentation des taches ACCUMULATEUR TRANSMISSION DESIGN Essais, Tests Vérification des performances: Vitesse de rotation roue Vitesse du skate Temps d’accélération

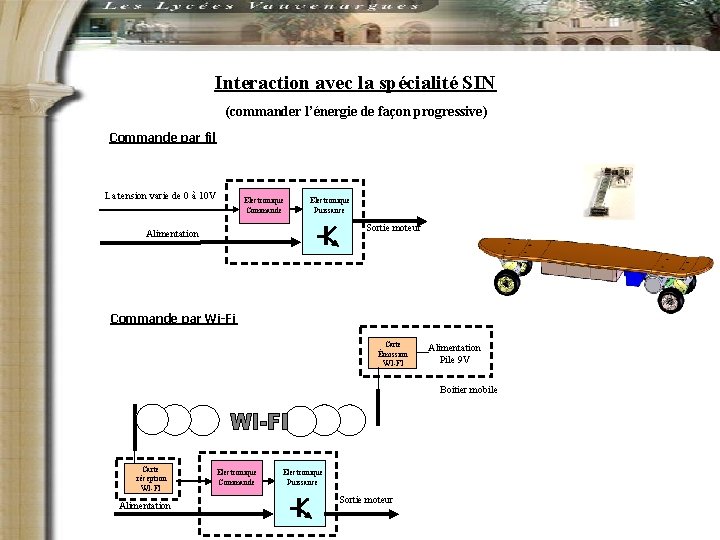

Interaction avec la spécialité SIN (commander l’énergie de façon progressive) Commande par fil La tension varie de 0 à 10 V Electronique Commande Electronique Puissance Sortie moteur Alimentation Commande par Wi-Fi Carte Émission WI-FI Alimentation Pile 9 V Boitier mobile Carte réception WI-FI Alimentation Electronique Commande Electronique Puissance Sortie moteur
