Projet de BTS lectrotechnique Variateur de vitesse dune

Projet de BTS électrotechnique Variateur de vitesse d’une MCC par hacheur 4 quadrants à commande analogique: Année 2001/2002

Choix du convertisseur: n Redresseur: – PD 3 tout thyristor n Hacheur: – Série – 2 quadrants – 4 quadrants

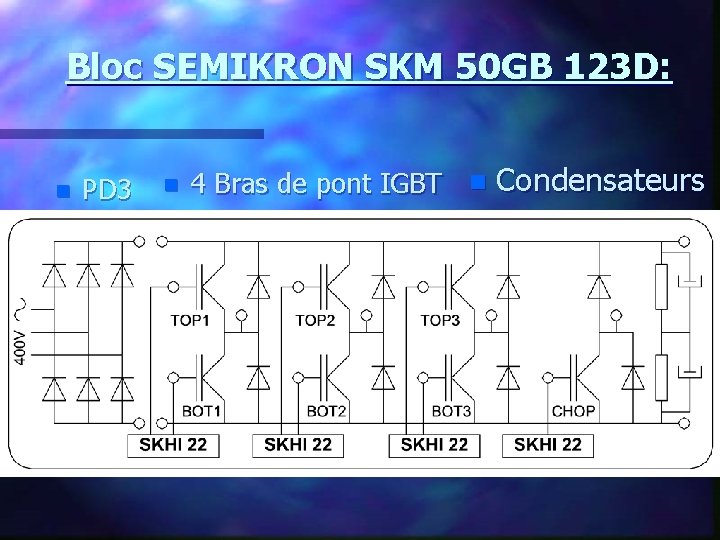

Bloc SEMIKRON SKM 50 GB 123 D: n PD 3 n 4 Bras de pont IGBT n Condensateurs

Banc moteur: Pmoteur=1, 12 KW moteur=1200 tr/min U=220 V n Dynamo tachymètrique MOTEUR : Type : MSC 8 L Pgénératrice=1, 25 KW Iinduit=5, 7 A génératrice=1500 tr/min Iexcitation=0, 44 A Tmec=9 N. M n Machine n Capteur de couple n Frein à poudre n Volant d’inertie

Répartition des tâches: Étude générale de la MCC et du hacheur 4 quadrants Maatougui Said Carte hacheur dévolteur Carte interface Petit Olivier Carte de générateur de rapport cyclique Carte asservissement Essai de réception Fleury J-Pierre Carte capteurs Mise en œuvre de l’armoire

Mes tâches: n Carte capteurs – – – Vitesse Courant Tension n Armoire: – – – Implantation Réalisation Câblage

La vitesse: – A l’aide de la dynamo tachymètrique qui est placée sur le banc moteur, nous avons l’image de la vitesse qui sera le signal retour de notre asservissement. – Le facteur de conversion est de 10 V pour 1500 tr/min.

Schéma pour la vitesse: – Un AOP est câblé en montage suiveur

Courant et tension: Capteur courant Capteur tension

Capteur à effet hall: – Principe de l’effet hall: VH: Tension de sortie du capteur K: Coefficient du hall d: l’épaisseur de la plaquette Ic: Courant mesuré B: Champ magnétique

Détermination des différentes résistances:

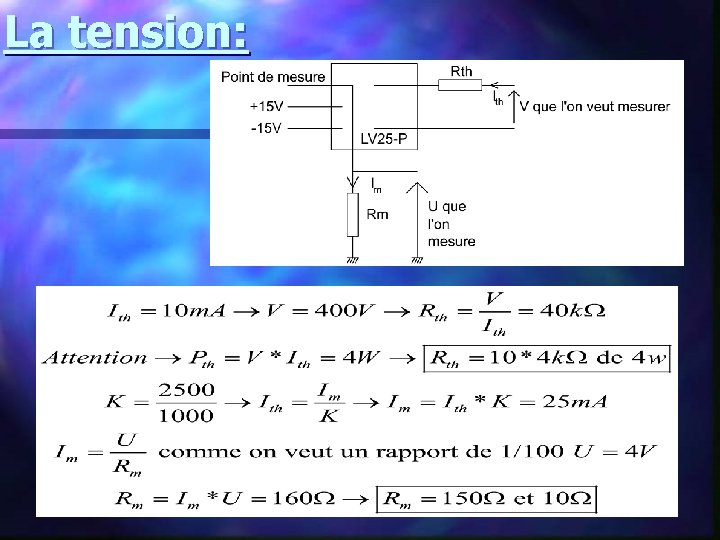

La tension:

Schéma et typon de la carte capteurs:

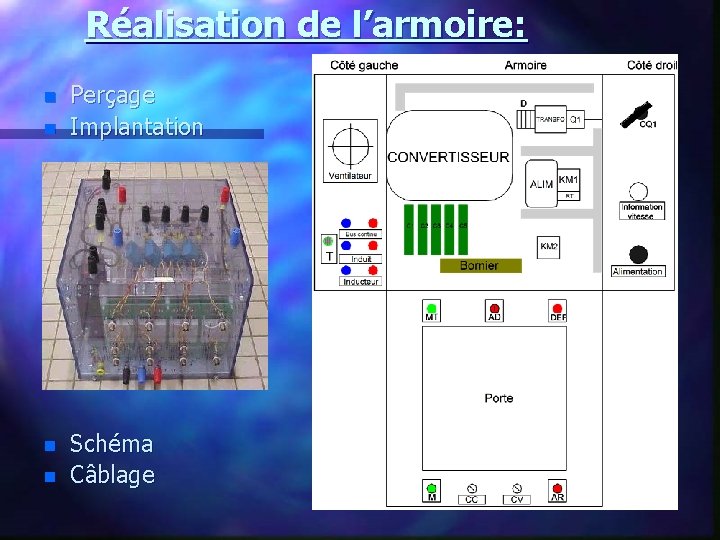

Réalisation de l’armoire: n n Perçage Implantation Schéma Câblage

Schéma de puissance:

Choix des composants: Ir=8 A a été déterminé par un essai sur un bloc Semikron.

Schéma de commande:

Conclusion: n Travail en équipe n Parallèle entre la théorie et la pratique n Gérer un planning
