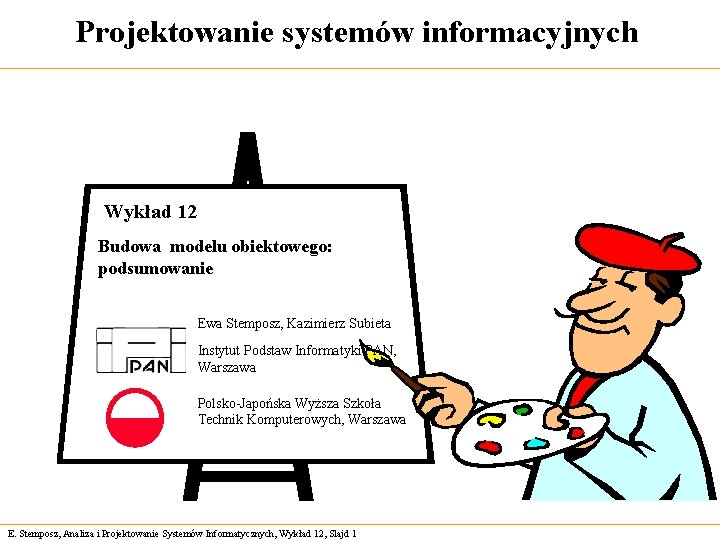

Projektowanie systemów informacyjnych Wykład 12 Budowa modelu obiektowego: podsumowanie Ewa Stemposz, Kazimierz Subieta Instytut Podstaw Informatyki PAN, Warszawa Polsko-Japońska Wyższa Szkoła Technik Komputerowych, Warszawa E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 1

Zagadnienia Strategie w budowie modelu obiektowego: § top-down § bottom-up § inside-out Analiza - kolejne kroki Kryteria jakości modelu obiektowego Proponowana miara dla oceny modelu obiektowego (diagramu klas) E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 2

Budowa modelu obiektowego; strategia top-down Od ogółu do szczegółu (top-down) - najpierw definiuje się pojęcia ogólne, a następnie uszczegóławia je w kolejnych krokach (wykorzystując pojęcia elementarne, tzw. prymitywy). Kolejne rozwinięcia są coraz bardziej szczegółowe E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 3

Strategia top-down; prymitywy (1) KLASA => KLASY POWIĄZANE KLASA => SPECJALIZACJE KLASA=> KILKA KLAS NIEZALEŻNYCH ASOCJACJA=> ASOCJACJE RÓWNOLEGŁE E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 4

Strategia top-down; prymitywy (2) ASOCJACJA=> KLASA Z ASOCJACJĄ UZUPEŁNIENIE O ATRYBUTY ROZWINIĘCIE ATRYBUTÓW UZUPEŁNIENIE O METODY E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 5 A B A 1 A 2 B 1 B 2

Strategia top-down; przykłady (1) MIASTO MIEJSCE WOJEWÓDZTWO PRACOWNIK FIZYCZNY NAGRODA E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 6 NAGRODA NOBLA UMYSŁOWY NAGRODA OSCARA

Strategia top-down; przykłady (2) DANE DEMOGRAFICZNE DANE O TERENIE DANE O MIESZKAŃCACH mieszka w MIEJSCE OSOBA urodziła się w MĘŻCZYZNA KOBIETA ZAGRANICA MIASTO W KRAJU znajduje się w WOJEWÓDZTWO E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 7

Budowa modelu obiektowego; strategia bottom-up Od szczegółu do ogółu (bottom-up) - najpierw definiuje się pojęcia elementarne, a następnie buduje się z nich struktury w celu stworzenia pojęć ogólnych. WYMAGANIA 1 WYMAGANIA n . . . POJĘCIE n 1. . . POJĘCIE nk POJĘCIE 11. . . POJĘCIE 1 m DIAGRAM n 1. . . DIAGRAM nk DIAGRAM 11. . . DIAGRAM 1 m DIAGRAM 1 . . . KOŃCOWY DIAGRAM ZINTEGROWANY E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 8 DIAGRAM n

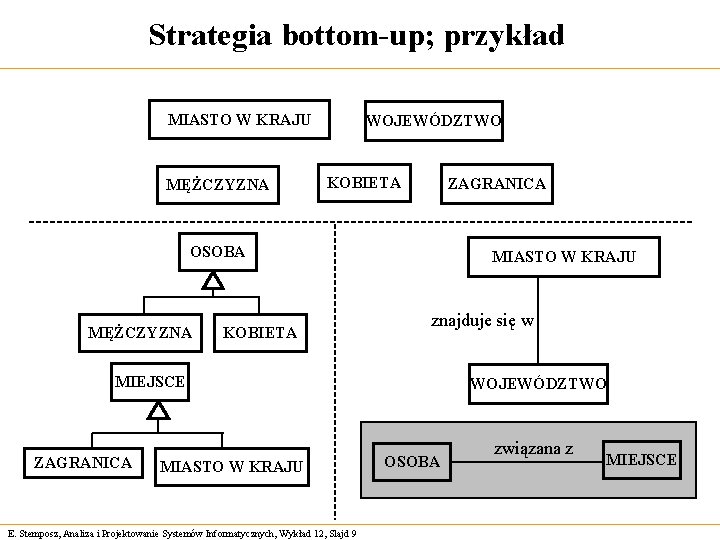

Strategia bottom-up; przykład MIASTO W KRAJU MĘŻCZYZNA WOJEWÓDZTWO KOBIETA ZAGRANICA OSOBA MĘŻCZYZNA KOBIETA MIASTO W KRAJU znajduje się w MIEJSCE ZAGRANICA MIASTO W KRAJU E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 9 WOJEWÓDZTWO OSOBA związana z MIEJSCE

Strategia inside-out Rozprzestrzenianie (inside-out) - najpierw definiuje się pojęcia, które wydają sie być najważniejsze, a następnie rozwija się je poprzez dobudowywanie kolejnych pojęć, które stanowią ich uzupełnienie. WYMAGANIA W istocie, strategie projektowania są zwykle oparte na rozprzestrzenianiu, z inklinacją do top-down lub bottom-up. POJĘCIA NAJWAŻNIEJSZE Diagram wstępny DIAGRAMY (coraz szersze) Diagramy pośrednie DIAGRAM KOŃCOWY E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 10

Analiza - kolejne kroki a. Pierwszy przebieg: zidentyfikuj klasy i ich atrybuty. Udokumentuj je w modelu obiektowym i słowniku danych! a. Drugi przebieg: Usuń niepotrzebne klasy i dodaj dziedziczenie. Udokumentuj to w modelu obiektowym i słowniku danych! a. Trzeci przebieg: Dodaj asocjacje, dokonaj uszczegółowienia asocjacji: wprowadź oznaczenia liczności asocjacji, dodaj atrybuty (lub klasy asocjacji) związane z asocjacjami, wyszukaj ewentualne relacje zawierania się (agregacje i kompozycje), wyszukaj asocjacje kwalifikowane. Udokumentuj to w modelu obiektowym i słowniku danych! a. Czwarty przebieg: dodaj metody do klas poprzez zbudowanie modelu dynamicznego. Jeżeli jesteś z siebie zadowolony, przejdź do fazy projektowania; w przeciwnym wypadku idź z powrotem do drugiego przebiegu. Udokumentuj to w modelu obiektowym i słowniku danych! E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 11

Zidentyfikuj potencjalne klasy a Zidentyfikuj kandydujące rzeczowniki - ze sformułowania problemu w specyfikacji wymagań użytkownika - jako potencjalne klasy. a Szukaj transakcji, zdarzeń, ról i rzeczy dotykalnych, np. : transakcje: pożyczka, spotkanie, sprzedaż, zdarzenia: lądowanie, zapytanie, role: matka, ojciec, nauczyciel, pasażer, rzeczy dotykalne: samochód, czujnik, składnik, samolot. a Zidentyfikuj potencjalne kolekcje (zbiory). Pewne rzeczowniki implikują kolekcje i mogą stać się kontenerami (container). Kolekcje wymagają specjalnego traktowania. Np. : Każdy dostęp jest rejestrowany w dzienniku. Ergo: dziennik jest kolekcją. a Zidentyfikuj obiekty stanowiące pogranicze systemu: obiekty dostępne dla innych systemów, linie komunikacyjne, urządzenia peryferyjne, obiekty wejścia/wyjścia, . . . E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 12

Zidentyfikuj potencjalne atrybuty a Rzeczownik może być atrybutem, jeżeli nie można przypisać mu atrybutów ani interesującego z punktu widzenia celów projektowanego systemu - zachowania. - a Rzeczownik może być atrybutem, jeżeli wyjaśnienie jego znaczenia zmusza do odwołania się do jakiegoś innego rzeczownika (oznaczającego obiekt). Np. rzeczownik “kolor” zmusza do zadania pytania “kolor czego? ”. a Potencjalny atrybut może ostatecznie okazać się asocjacją między klasami, np. atrybut Nazwa. Firmy w klasie Pracownik na etapie tworzenia schematu pojęciowego jest modelowany jako asocjacja między klasami Firma i Pracownik. Zidentyfikuj klasę lub asocjację, która jest najlepszym kandydatem jako “właściciel” atrybutu. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 13

Dokumentuj swoje ustalenia! a. Utwórz szkic projektu w postaci modelu (najlepiej przy użyciu narzędzi CASE). obiektowego wysokiego poziomu, a. Twórz nowy model obiektowy dla każdego kroku iteracyjnego. Staraj się równolegle budować model przypadków użycia i model dynamiczny. a. Pracuj nad słownikiem danych. Dla każdej klasy: Sformułuj cel istnienia tej klasy. Opisz tę klasę. Ustal: Kto/co tworzy obiekty klasy. Kto/co usuwa obiekty klasy. Kto/co modyfikuje obiekty klasy. Kto/co zawiera obiekty klasy. Wypisz asocjacje klasy z innymi klasami. --------- PROJEKTOWANIE ------------Wypisz interfejsy wspomagane (realizowane) przez klasę. Wypisz widoczne publicznie atrybuty i metody. Wypisz dziedzinę wartości dla każdego atrybutu w klasie. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 14

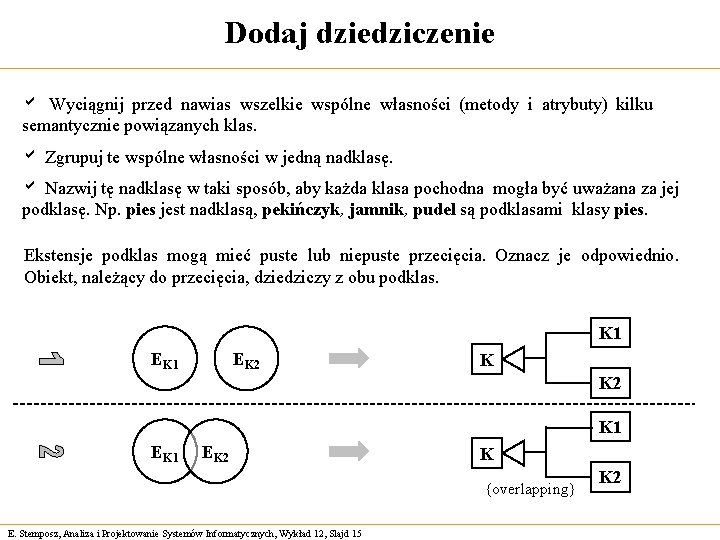

Dodaj dziedziczenie a Wyciągnij przed nawias wszelkie wspólne własności (metody i atrybuty) kilku semantycznie powiązanych klas. a Zgrupuj te wspólne własności w jedną nadklasę. a Nazwij tę nadklasę w taki sposób, aby każda klasa pochodna mogła być uważana za jej podklasę. Np. pies jest nadklasą, pekińczyk, jamnik, pudel są podklasami klasy pies. Ekstensje podklas mogą mieć puste lub niepuste przecięcia. Oznacz je odpowiednio. Obiekt, należący do przecięcia, dziedziczy z obu podklas. K 1 EK 2 K {overlapping} E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 15 K 2

Dodaj asocjacje Wystąpienia asocjacji są związkami zachodzącymi pomiędzy obiektami. Dowolna zależność pomiędzy obiektami może być zamodelowana jako asocjacja. Wiele asocjacji może powstać jako efekt wynikły z analizy modelu dynamicznego rozwijaj więc ten model. a Przetestuj ścieżki dostępu; niekiedy dostęp do jednego obiektu wymaga dostępu do innego, co implikuje asocjację między odpowiednimi klasami. a Dodaj oznaczenia liczności do asocjacji. a Zidentyfikuj role dla asocjacji rekurencyjnych (w ramach tej samej klasy), ternarnych, itd. a Sprawdź, czy asocjacja ma prowadzić do danej klasy, czy też raczej do jej podklasy lub nadklasy. a Dodaj atrybuty związane z wprowadzoną asocjacją. a Jeżeli asocjacja ma charakter “część-całość”, zamień ją na agregację lub kompozycję. Udokumentuj te ustalenia w modelu obiektowym i w słowniku danych! E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 16

Przygotowanie słownika stanowi bardzo istotny element każdego projektu. Pojedyncze słowa mogą mieć bardzo różne interpretacje, mimo pozornej zgodności. Należy dążyć do maksymalnego uproszczenia, ujednolicenia i jednoznacznej interpretacji. Unikać synonimów: np. używania w tym samym projekcie słów traktor i ciągnik. Unikać homonimów: używania tego samego słowa dla określenia dwóch różnych bytów, np. asocjacja Kierownik i atrybut Kierownik Przykład słownika Klient - pojedyncza osoba, małżeństwo, osoba prawna. Konto - służy do rejestrowania zasobów i wyników transakcji przeprowadzanych przez klienta, będącego właścicielem konta. Konta mogą być różnych typów, a w szczególności: konta indywidualne, małżeńskie, firmowe i inne. Każdy klient może posiadać więcej niż jedno konto. Pojedyncze konto przypisane jest do dokładnie jednego klienta. Bank - instytucja finansowa zarządzająca kontami klientów, wydająca karty bankowe, udzielająca kredytów i prowadząca inne operacje finansowe. Kasjer - pracownik banku posiadający uprawnienia do obsługi kont klientów. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 17

Zawartość słownika danych Nie istnieją standardy dotyczące sposobu specyfikowania zawartości słownika danych. Można wykorzystywać do tego celu np. zaadaptowaną notację BNF (Backus-Naur-Form). BNF jest używana głównie do opisu składni języków programowania. Można wykorzystywać następujące symbole: = struktura danych po lewej stronie symbolu = składa się z elementów wyspecyfikowanych po stronie prawej, + odpowiada słowu “i”; wykorzystywane do agregowania elementów, [ … ] definiowana struktura zawiera tylko jeden spośród elementów zawartych w nawiasach [ ] i oddzielonych średnikami, { … } definiowana struktura zawiera od 0. . * wystąpień elementu zawartego w nawiasach { }, ( … ) elementy zawarte w nawiasach ( ) są opcjonalne co oznacza, że mają 0. . 1 wystąpień, * … * informacje zawarte między * * są traktowane jak komentarz, a więc nie stanowią elementów składowych definiowanej struktury. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 18

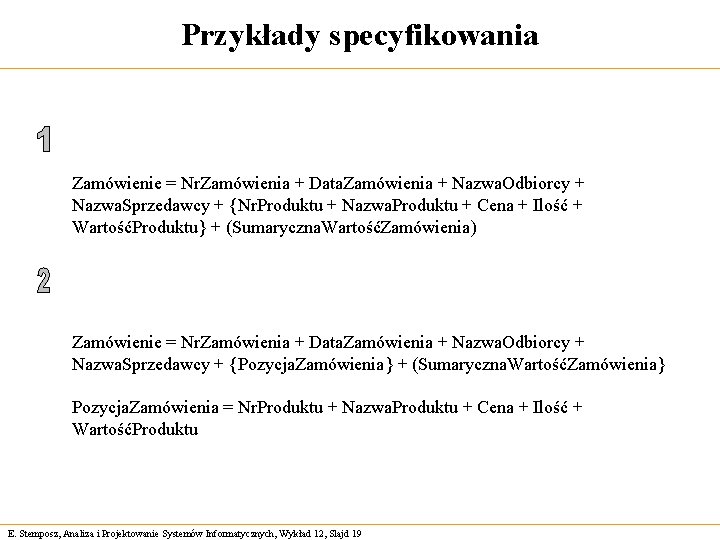

Przykłady specyfikowania Zamówienie = Nr. Zamówienia + Data. Zamówienia + Nazwa. Odbiorcy + Nazwa. Sprzedawcy + {Nr. Produktu + Nazwa. Produktu + Cena + Ilość + WartośćProduktu} + (Sumaryczna. WartośćZamówienia) Zamówienie = Nr. Zamówienia + Data. Zamówienia + Nazwa. Odbiorcy + Nazwa. Sprzedawcy + {Pozycja. Zamówienia} + (Sumaryczna. WartośćZamówienia} Pozycja. Zamówienia = Nr. Produktu + Nazwa. Produktu + Cena + Ilość + WartośćProduktu E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 19

Czy masz prawidłowe klasy? (1) a Klasy nadmiarowe. Jeżeli dwie klasy wyrażają tę samą informację, wówczas powinna być wybrana ta, która jest bardziej informatywna. Np. w systemie dla linii lotniczej mogą być klasy Klient i Pasażer, ta druga jest bardziej informatywna. a Klasy nierelewantne. Jeżeli klasa ma niewielki związek z problemem, wówczas powinna być pominięta, szczególnie na wyższych poziomach abstrakcji. a Klasy niejasne. Klasy powinny być jednoznacznie określone. Np. klasa Podmiot_obsługi może być rozumiana jak Klient, Bank, Pasażer, Firma, itd. a Atrybuty przypisane do klas charakteryzują pojedyncze obiekty lub grupy obiektów danej klasy. Jeżeli atrybut może istnieć niezależnie od obiektu, być może lepsze byłoby zrobienie z niego klasy, np. atrybut Dzieci_pracownika dla klasy Pracownik. a Operacje przypisane do klas działają na pojedynczych obiektach lub zbiorach obiektów. W niektórych sytacjach operacja może w ostateczności okazać się klasą. Np. Rozmowa_telefoniczna może być operacją, ale może być także klasą z atrybutami takimi jak czas, długość, taryfa, itd. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 20

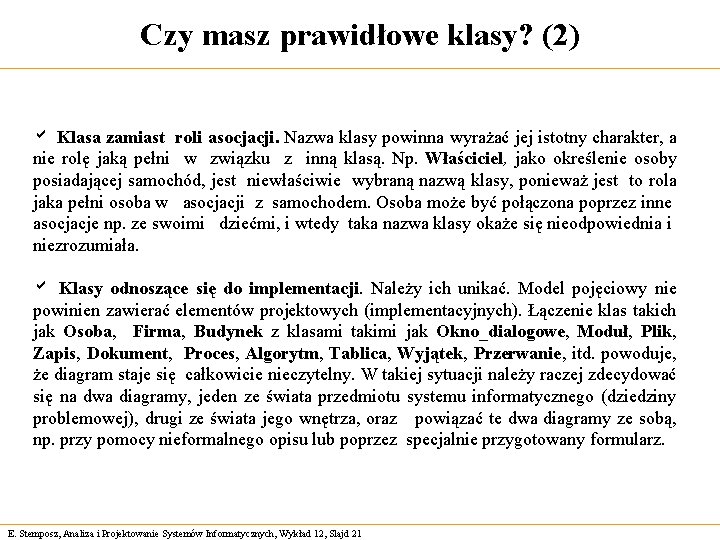

Czy masz prawidłowe klasy? (2) a Klasa zamiast roli asocjacji. Nazwa klasy powinna wyrażać jej istotny charakter, a nie rolę jaką pełni w związku z inną klasą. Np. Właściciel, jako określenie osoby posiadającej samochód, jest niewłaściwie wybraną nazwą klasy, ponieważ jest to rola jaka pełni osoba w asocjacji z samochodem. Osoba może być połączona poprzez inne asocjacje np. ze swoimi dziećmi, i wtedy taka nazwa klasy okaże się nieodpowiednia i niezrozumiała. a Klasy odnoszące się do implementacji. Należy ich unikać. Model pojęciowy nie powinien zawierać elementów projektowych (implementacyjnych). Łączenie klas takich jak Osoba, Firma, Budynek z klasami takimi jak Okno_dialogowe, Moduł, Plik, Zapis, Dokument, Proces, Algorytm, Tablica, Wyjątek, Przerwanie, itd. powoduje, że diagram staje się całkowicie nieczytelny. W takiej sytuacji należy raczej zdecydować się na dwa diagramy, jeden ze świata przedmiotu systemu informatycznego (dziedziny problemowej), drugi ze świata jego wnętrza, oraz powiązać te dwa diagramy ze sobą, np. przy pomocy nieformalnego opisu lub poprzez specjalnie przygotowany formularz. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 21

Czy masz prawidłowe atrybuty? (1) Zwykle atrybuty nie są wystarczająco dokładnie opisane w tekście wymagań. Często trzeba je określać pośrednio: w oparciu o inne informacje wynikające z wymagań, z charakterystyk operacji zachodzących na obiektach czy w ostateczności z wiedzy dziedzinowej. Na szczęście, rzadko wpływają na podstawową strukturę modelu. a Klasa zamiast atrybutu. Jeżeli pewna własność posiada niezależne znaczenie, powinna być modelowana jako klasa - może wtedy brać udział w związkach z innymi klasami. Np. Adres jest raczej (? ) klasą niż atrybutem, natomiast Nazwisko, Zarobek są atrybutami. a Identyfikatory. Model obiektowy zapewnia unikalną tożsamość obiektów, dlatego z reguły, atrybuty stanowiące identyfikatory obiektów są zbędne. Specyfikuje się jedynie te z nich, które występują explicite w dziedzinie problemowej (np. PESEL dla osoby). a Atrybuty asocjacji. Są zwykle oczywiste w przypadku asocjacji m : n. Dla asocjacji n : 1 i 1 : 1 nie jest to już tak oczywiste. Można stosować myślowy eksperyment: “Co by było gdyby ta asocjacja byłaby m : n ? ” Np. atrybut zarobek w klasie Pracownik stał by się wtedy atrybutem asocjacji między klasami: Pracownik i Firma. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 22

Czy masz prawidłowe atrybuty? (2) a Atrybuty wewnętrzne. Jeżeli atrybut ma charakter wewnętrzny (jest niewidoczny) to należy go raczej wyeliminować z modelu pojęciowego. Np. dla metody oblicz_podatek mogą istnieć wewnętrzne atrybuty przechowujące podatek obliczony dla kolejnych lat. a Atrybuty nieistotne. Omijaj w modelu. Np. atrybut: “Uwagi do obiektu”, który nie uczestniczy w żadnej istotnej operacji na obiekcie (poza zapisaniem i wyświetlaniem tego atrybutu). a Atrybuty tzw. rozszczepiające (dyskryminatory). Jeżeli atrybut ma charakter dzielącego ekstensję danej klasy na grupy o różnej semantyce, to zastąp go specjalizacjami klas (tzw. podział poziomy klasy). Np. atrybut rodzaj_pracownika z wartościami: uczeń, stażysta, etatowy, na_zlecenie, emerytowany. Dość często takie atrybuty powstają wskutek przedwczesnych decyzji implementacyjnych. a Atrybuty odnoszące się do implementacji. Należy je wyeliminować z modelu analizy. Przykładem są atrybuty, takie jak: format pliku graficznego ze zdjęciem pracownika, rozmiar obiektu w bajtach, przyjętą częstość składowania obiektu, itp. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 23

Co może sugerować, że brakuje pewnych klas? a Asymetria w asocjacjach i generalizacjach. Należy dodać nowe klasy poprzez analogię. a Rozłączne grupy atrybutów i operacji wewnątrz klasy. Należy rozdzielić taką klasę na kilka innych (tzw. podział pionowy klasy). a Trudności z generalizacją. Jedna klasa może pełnić dwie zasadniczo różne role. Np. klasa Książka: z jednej strony, są operacje odnoszące się do książki, jak do konkretnego egzemplarza, z drugiej strony - operacje odnoszące się do książki, jak do pozycji wydawniczej. a Istnienie operacji, której nie da się zastosować do żadnej z istniejących już klas. Należy dodać brakującą klasę. a Zdublowane asocjacje o tej samej semantyce i strukturze. Sugerują, że warto utworzyć klasę bardziej ogólną i skorzystać z możliwości dziedziczenia asocjacji. a Pewna rola klasy zdecydowanie zmienia jej charakter. Być może powinna być oddzielną klasą. Np. rola samochodu w związku ze złomowiskiem: przestają mieć znaczenie stare atrybuty, a nabierają znaczenia nowe, takie jak np. waga metali, zdolność do recyclingu, itd. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 24

Czy masz prawidłowe asocjacje? (1) a Asocjacje związane z likwidowaną klasą. Jeżeli klasa jest eliminowana z modelu, to wszystkie asocjacje z nią związane są również eliminowane. W takich sytuacjach należy rozpatrzyć, czy nie powinny być jednak przyłączone do innych klas. a Asocjacje nierelewantne lub implementacyjne. Należy wyeliminować z modelu pojęciowego te asocjacje, które nie odnoszą się do dziedziny problemowej. a Akcje (czynności, procesy) jako asocjacje. Asocjacje powinny opisywać strukturalne własności dziedziny problemowej, a nie aspekt działania bytów istniejących w dziedzinie problemowej. Np. weryfikacja_klienta opisuje interakcję pomiędzy obiektem Kasjer (lub aktorem Kasjer) a obiektem Klient, a nie związek pomiędzy tymi obiektami (chyba że chcemy rejestrować: kto, kogo i kiedy weryfikował). Bardzo częsty błąd. a Asocjacje 3 -arne, 4 -arne, itd. Należy traktować je podejrzliwie i dekomponować na asocjacje binarne poprzez wprowadzenie klasy pośredniczącej (? ). Klasa pośrednicząca E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 25

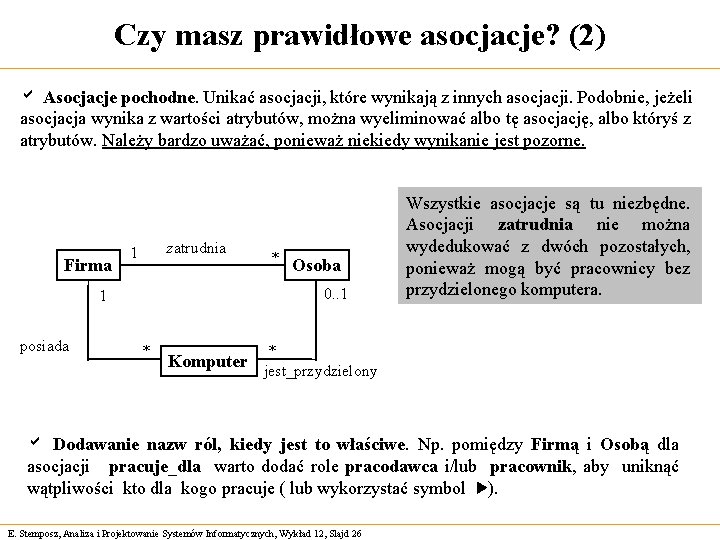

Czy masz prawidłowe asocjacje? (2) a Asocjacje pochodne. Unikać asocjacji, które wynikają z innych asocjacji. Podobnie, jeżeli asocjacja wynika z wartości atrybutów, można wyeliminować albo tę asocjację, albo któryś z atrybutów. Należy bardzo uważać, ponieważ niekiedy wynikanie jest pozorne. Firma zatrudnia 1 0. . 1 1 posiada * Osoba * Komputer Wszystkie asocjacje są tu niezbędne. Asocjacji zatrudnia nie można wydedukować z dwóch pozostałych, ponieważ mogą być pracownicy bez przydzielonego komputera. * jest_przydzielony a Dodawanie nazw ról, kiedy jest to właściwe. Np. pomiędzy Firmą i Osobą dla asocjacji pracuje_dla warto dodać role pracodawca i/lub pracownik, aby uniknąć wątpliwości kto dla kogo pracuje ( lub wykorzystać symbol ). E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 26

Czy masz prawidłowe asocjacje? (3) a Kwalifikowane asocjacje. Często, pewien atrybut powiązany z asocjacją posiada unikatowe znaczenie, pozwalając na jednoznaczny podział zbioru obiektów (na pojedyncze obiekty lub grupy obiektów). Np. kod_banku identyfikuje bank w ramach konsorcjum banków, w związku z czym asocjacje np. kart bankowych z bankiem można kwalifikować kodem banku. Warto oznaczyć taką sytuację. a Liczność. Staraj się wprowadzić liczność do diagramów, ale nie przywiązuj do tego zbytniej wagi na początku analizy, ponieważ liczności bardzo często ulegają zmianie w miarę rozwijania projektu. a Opuszczone asocjacje. Staraj się zidentyfikować je na podstawie atrybutów (mogą z nich wynikać), na podstawie diagramów dynamicznych lub scenariuszy interakcji aktorów z systemem. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 27

Za mało lub za dużo asocjacji? Model może zawierać zbyt mało lub zbyt dużo asocjacji, gdy: § Brak ścieżki dostępu do pewnych obiektów. Możemy konstruować zapytanie. to stwierdzić próbując § Redundantna informacja w asocjacji. Zastanowić się, czy jest potrzebna. § Brak operacji, które wykorzystują daną asocjację. Jeżeli nie mamy operacji lub zapytań, które efektywnie używają asocjacji, wówczas prawdopodobnie jest ona zbędna. W praktyce, rzadko udaje się wypracować dostatecznie rygorystyczne reguły postępowania, kóre prowadziłyby skutecznie do celu, czyli do uzyskania modelu o zadawalającej jakości. Liczba sytuacji, z którymi mają do czynienia analitycy, jest ogromna i zawsze będą istnieć przypadki, kiedy omówione powyżej zalecenia nie wystarczą. Ostatecznym kryterium jest więc próba uniknięcia wszelkich niespójności i uzyskania pełnego zadowolenia klienta. Dla wielu projektów jest to i tak bardzo trudne do osiągnięcia. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 28

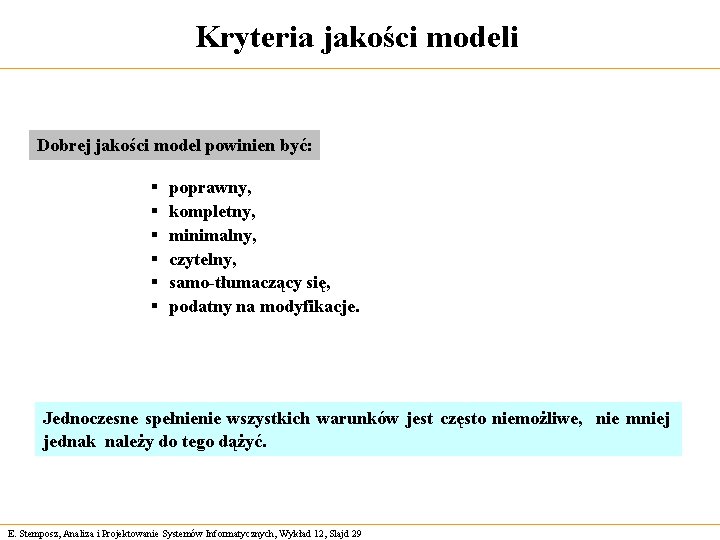

Kryteria jakości modeli Dobrej jakości model powinien być: § § § poprawny, kompletny, minimalny, czytelny, samo-tłumaczący się, podatny na modyfikacje. Jednoczesne spełnienie wszystkich warunków jest często niemożliwe, nie mniej jednak należy do tego dążyć. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 29

Poprawność Model/diagram jest poprawny jeżeli wszystkie występujące na nim pojęcia zostały właściwie użyte. Poprawność syntaktyczna: § Pojęcia są prawidłowo zapisane/narysowane/powiązane na diagramie. Poprawność semantyczna: § Diagram odpowiada sytuacji z modelowanej rzeczywistości. Częste błędy: § § § użycie atrybutu zamiast klasy czy asocjacji lub odwrotnie, pominięcie uogólnienia lub specjalizacji, nieprawidłowa arność asocjacji (np. binarna zamiast n-narnej), użycie klasy zamiast asocjacji lub odwrotnie, pominięcie atrybutów w asocjacjach, pominięcie lub nieprawidłowa liczność asocjacji. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 30

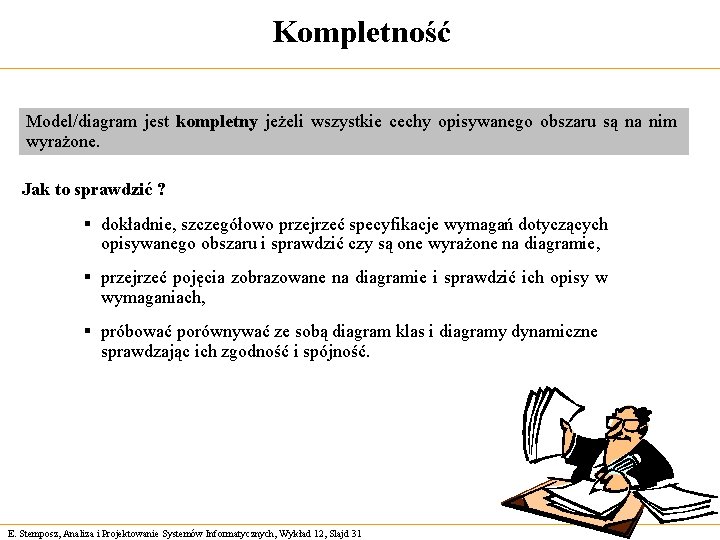

Kompletność Model/diagram jest kompletny jeżeli wszystkie cechy opisywanego obszaru są na nim wyrażone. Jak to sprawdzić ? § dokładnie, szczegółowo przejrzeć specyfikacje wymagań dotyczących opisywanego obszaru i sprawdzić czy są one wyrażone na diagramie, § przejrzeć pojęcia zobrazowane na diagramie i sprawdzić ich opisy w wymaganiach, § próbować porównywać ze sobą diagram klas i diagramy dynamiczne sprawdzając ich zgodność i spójność. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 31

Minimalność Model/diagram jest minimalny jeżeli każdy z aspektów wymagań analizowanego obszaru występuje na schemacie tylko raz. Usunięcie dowolnego elementu z diagramu minimalnego powoduje utratę informacji. Redundancja informacji jest czasami korzystna. Należy wtedy udokumentować, które elementy są pochodnymi innych i w jaki sposób się je wylicza lub wyprowadza. PRACOWNIK Imię Nazwisko Data_ur * * pracuje_nad kieruje 0. . 1 PROJEKT ID_projektu Kierownik Liczba_prac kieruje 0. . 1 PROJEKT ID_projektu Atrybuty: Liczba_prac (liczba pracowników w projekcie) i Kierownik dublują informację zawartą w asocjacjach. E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 32

Czytelność Model/diagram jest czytelny jeżeli graficzna reprezentacja zawiera minimum punktów percepcji (przecięć, załamań linii, itp. ). Kryteria czytelności: elementy w punktach rastru, ta sama wielkość elementów, linie diagramu biegnące poziomo i/lub pionowo, minimalna liczba przecięć lini, symetria, itp. A B A-E A-C A A-D B-C A-E A-D B-E C D E D-B D C E E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 33 C-B B E-B

Samo-tłumaczenie (1) Model/diagram jest samo-tłumaczący się (samo-opisowy) jeżeli wymagania analizowanego obszaru są reprezentowane na schemacie w naturalny sposób, są zrozumiałe i na tyle wyczerpujące, że nie wymagają dodatkowych wyjaśnień. prowadzi PROFESOR SEMINARIUM oferuje NAUCZYCIEL PROFESOR WYKŁAD objaśnia ASYSTENT prowadzi ZAJĘCIA SEMINARIUM E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 34 WYKŁAD

Samo-tłumaczenie (2) Model/diagram jest samo-tłumaczący się także, gdy nie istnieje potrzeba stosowania innych formalizmów (np. opisów słownych), dodatkowych w stosunku do notacji pojęciowych modelu danych, w celu reprezentowania cech analizowanego obszaru. * PACJENT * * Opieka Rodzaj_opieki jest_prowadzony jest_konsultowany * LEKARZ 0. . 1 E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 35 LEKARZ *

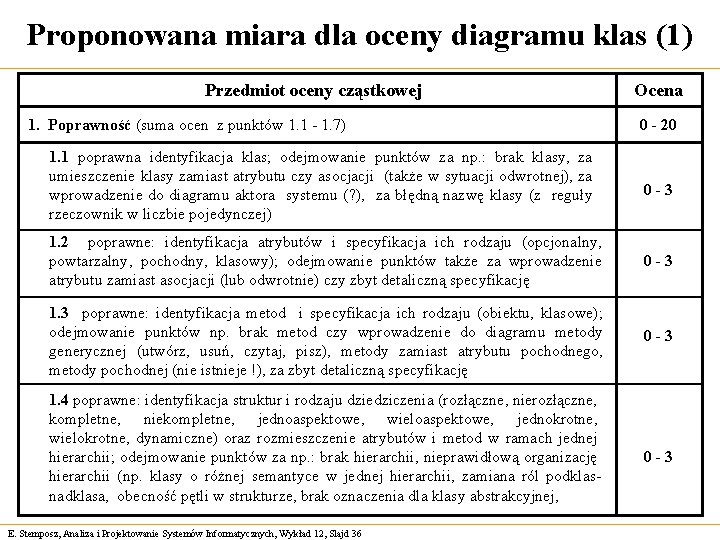

Proponowana miara dla oceny diagramu klas (1) Przedmiot oceny cząstkowej 1. Poprawność (suma ocen z punktów 1. 1 - 1. 7) Ocena 0 - 20 1. 1 poprawna identyfikacja klas; odejmowanie punktów za np. : brak klasy, za umieszczenie klasy zamiast atrybutu czy asocjacji (także w sytuacji odwrotnej), za wprowadzenie do diagramu aktora systemu (? ), za błędną nazwę klasy (z reguły rzeczownik w liczbie pojedynczej) 0 -3 1. 2 poprawne: identyfikacja atrybutów i specyfikacja ich rodzaju (opcjonalny, powtarzalny, pochodny, klasowy); odejmowanie punktów także za wprowadzenie atrybutu zamiast asocjacji (lub odwrotnie) czy zbyt detaliczną specyfikację 0 -3 1. 3 poprawne: identyfikacja metod i specyfikacja ich rodzaju (obiektu, klasowe); odejmowanie punktów np. brak metod czy wprowadzenie do diagramu metody generycznej (utwórz, usuń, czytaj, pisz), metody zamiast atrybutu pochodnego, metody pochodnej (nie istnieje !), za zbyt detaliczną specyfikację 0 -3 1. 4 poprawne: identyfikacja struktur i rodzaju dziedziczenia (rozłączne, nierozłączne, kompletne, niekompletne, jednoaspektowe, wieloaspektowe, jednokrotne, wielokrotne, dynamiczne) oraz rozmieszczenie atrybutów i metod w ramach jednej hierarchii; odejmowanie punktów za np. : brak hierarchii, nieprawidłową organizację hierarchii (np. klasy o różnej semantyce w jednej hierarchii, zamiana ról podklasnadklasa, obecność pętli w strukturze, brak oznaczenia dla klasy abstrakcyjnej, E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 36 0 -3

Proponowana miara dla oceny diagramu klas (2) Przedmiot oceny cząstkowej Ocena wykorzystywanie tzw. “obejść ograniczeń środowiska implementacji” (np. asocjacja, agregacja czy kompozycja zamiast dziedziczenia - akcje odpowiednie dla etapu projektowania, a nie analizy) 1. 5 poprawna identyfikacja asocjacji: właściwe nazwy, wykorzystywanie ról, poprawne liczności, obecność atrybutów asocjacji (lub klas asocjacji); odejmowanie punktów także za modelowanie czynności wykonywanych poza systemem czy interakcji aktora z systemem jako asocjacji, wprowadzanie asocjacji redundantnych (na skutek nie uwzględnienia dziedziczenia asocjacji czy nieprawidłowego oznaczenia asocjacji pochodnych), wykorzystywanie elementów przynależnych do fazy projektowania (np. asocjacje skierowane czy klucze obce zamiast asocjacji) 0 -3 1. 6 identyfikacja agregacji, kompozycji i asocjacji kwalifikowanej 0 -2 1. 7 wprowadzanie ograniczeń i komentarzy (ile i w jakiej postaci) 0 -3 2. Kompletność 0 -2 3. Minimalność 0 -2 5. Czytelność 6. Samo-tłumaczenie: nazwy dobrze przenoszą semantykę bytów 0 -1 E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 37

Proponowana miara dla oceny diagramu klas (3) Przedmiot oceny cząstkowej Ocena 7. Organizacja 0 -5 8. Znajomość notacji języka modelowania 0 -1 9. Ocena łączna E. Stemposz, Analiza i Projektowanie Systemów Informatycznych, Wykład 12, Slajd 38 0 - 32
