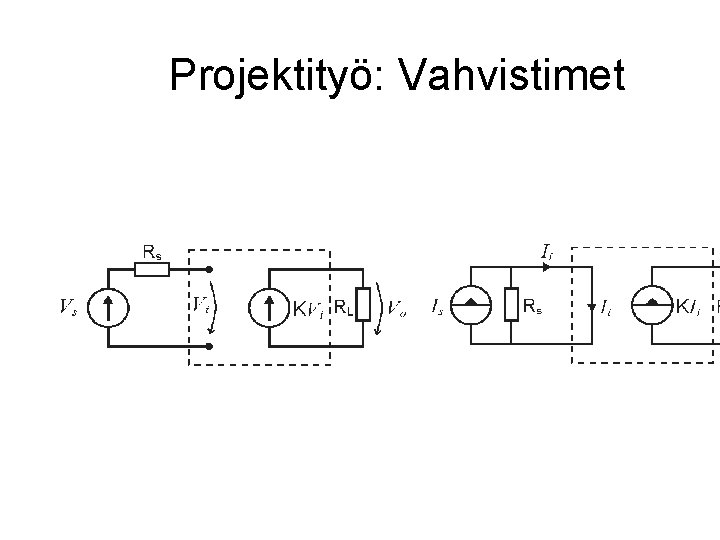

Projektityö: Vahvistimet

Projektityö: Vahvistimet

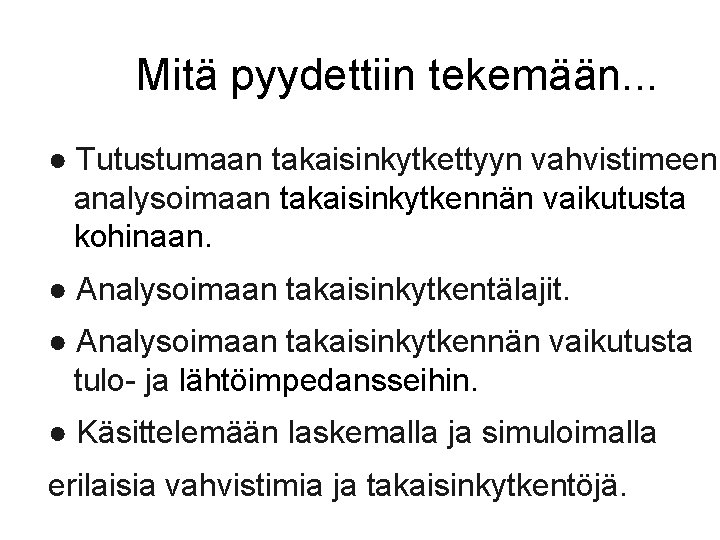

Mitä pyydettiin tekemään. . . ● Tutustumaan takaisinkytkettyyn vahvistimeen analysoimaan takaisinkytkennän vaikutusta kohinaan. ●

Mitä pyydettiin tekemään. . . ● Tutustumaan takaisinkytkettyyn vahvistimeen analysoimaan takaisinkytkennän vaikutusta kohinaan. ● Analysoimaan takaisinkytkentälajit. ● Analysoimaan takaisinkytkennän vaikutusta tulo- ja lähtöimpedansseihin. ● Käsittelemään laskemalla ja simuloimalla erilaisia vahvistimia ja takaisinkytkentöjä.

. . . ja mitä saatiin aikaan ● Perusideatasolla neljän eri takaisinkytkentätyypin esittely. ●

. . . ja mitä saatiin aikaan ● Perusideatasolla neljän eri takaisinkytkentätyypin esittely. ● CC-, CE- ja CS-vahvistimien piiritopologioiden esittelyt ja simulointi sekä näiden ominaisuuksien vertailua. ● Tiivis yleisesittely operaatiovahvistimista ja transistorivahvistimien soveltamisesta käytännössä. ● LM-741 -operaatiovahvistimen sisäisen

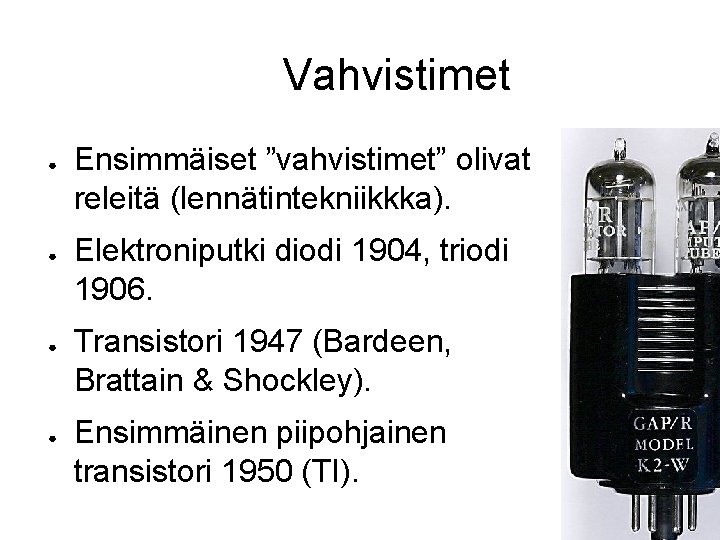

Vahvistimet ● ● Ensimmäiset ”vahvistimet” olivat releitä (lennätintekniikkka). Elektroniputki diodi 1904, triodi 1906. Transistori

Vahvistimet ● ● Ensimmäiset ”vahvistimet” olivat releitä (lennätintekniikkka). Elektroniputki diodi 1904, triodi 1906. Transistori 1947 (Bardeen, Brattain & Shockley). Ensimmäinen piipohjainen transistori 1950 (TI).

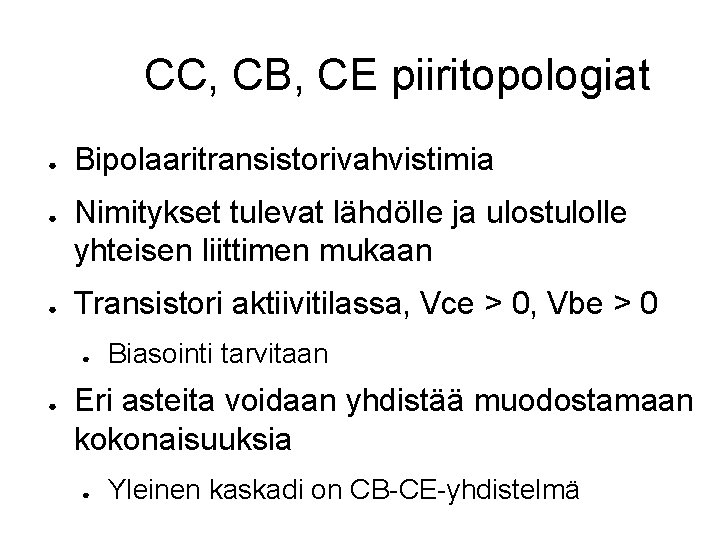

CC, CB, CE piiritopologiat ● ● ● Bipolaaritransistorivahvistimia Nimitykset tulevat lähdölle ja ulostulolle yhteisen

CC, CB, CE piiritopologiat ● ● ● Bipolaaritransistorivahvistimia Nimitykset tulevat lähdölle ja ulostulolle yhteisen liittimen mukaan Transistori aktiivitilassa, Vce > 0, Vbe > 0 ● ● Biasointi tarvitaan Eri asteita voidaan yhdistää muodostamaan kokonaisuuksia ● Yleinen kaskadi on CB-CE-yhdistelmä

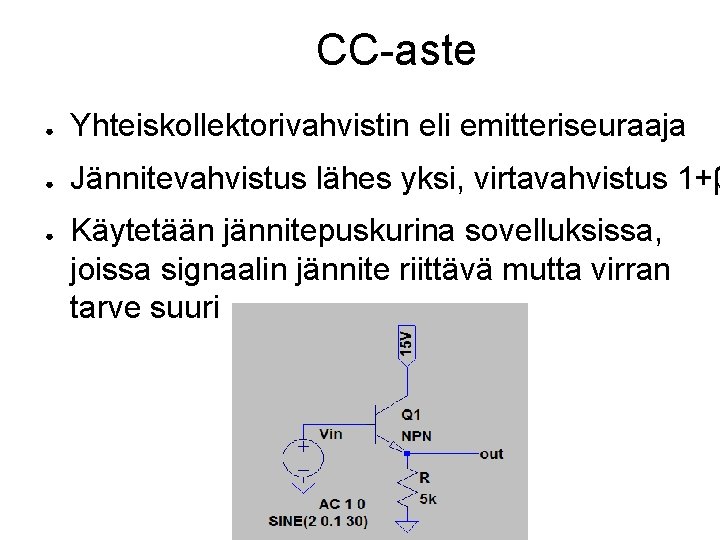

CC-aste ● Yhteiskollektorivahvistin eli emitteriseuraaja ● Jännitevahvistus lähes yksi, virtavahvistus 1+β ● Käytetään jännitepuskurina

CC-aste ● Yhteiskollektorivahvistin eli emitteriseuraaja ● Jännitevahvistus lähes yksi, virtavahvistus 1+β ● Käytetään jännitepuskurina sovelluksissa, joissa signaalin jännite riittävä mutta virran tarve suuri

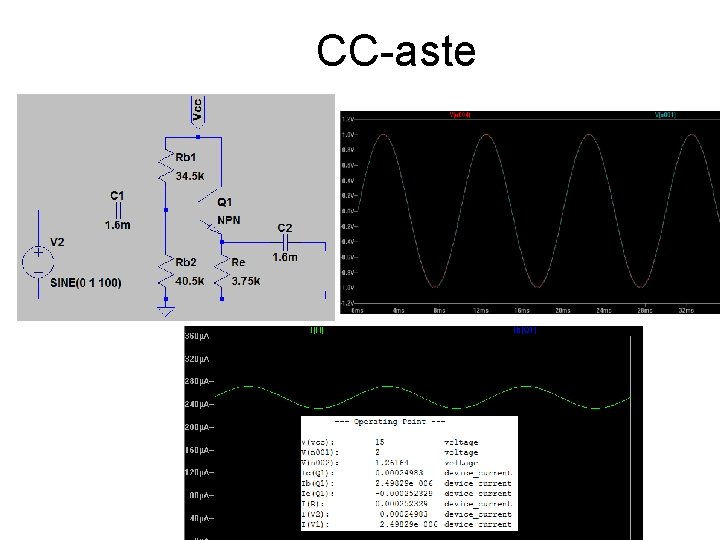

CC-aste

CC-aste

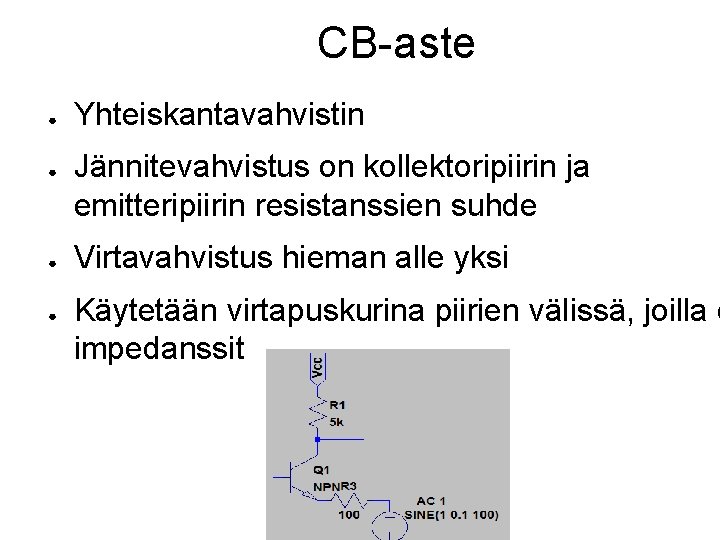

CB-aste ● ● Yhteiskantavahvistin Jännitevahvistus on kollektoripiirin ja emitteripiirin resistanssien suhde Virtavahvistus hieman alle

CB-aste ● ● Yhteiskantavahvistin Jännitevahvistus on kollektoripiirin ja emitteripiirin resistanssien suhde Virtavahvistus hieman alle yksi Käytetään virtapuskurina piirien välissä, joilla e impedanssit

CB-aste

CB-aste

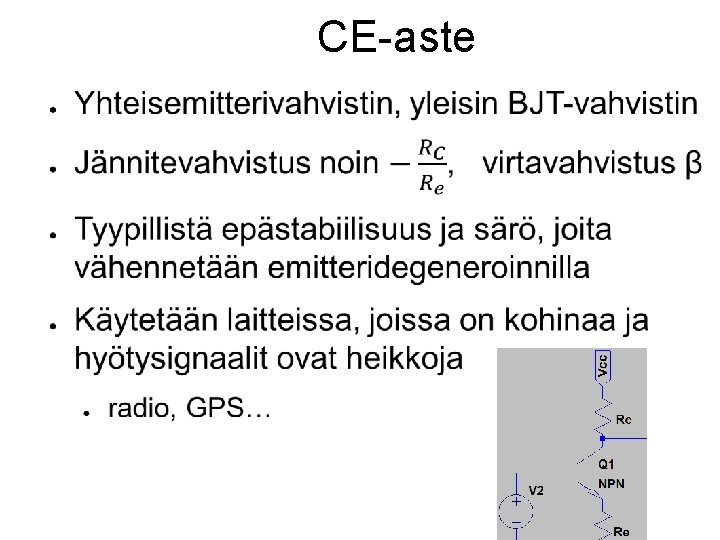

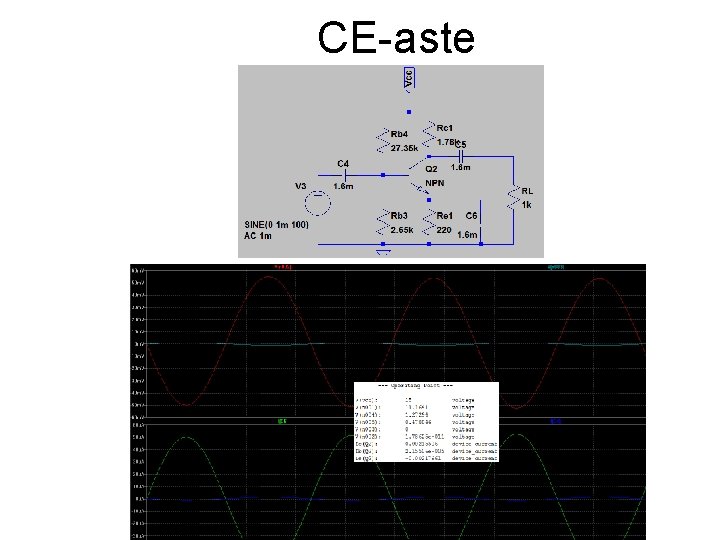

CE-aste ●

CE-aste ●

CE-aste

CE-aste

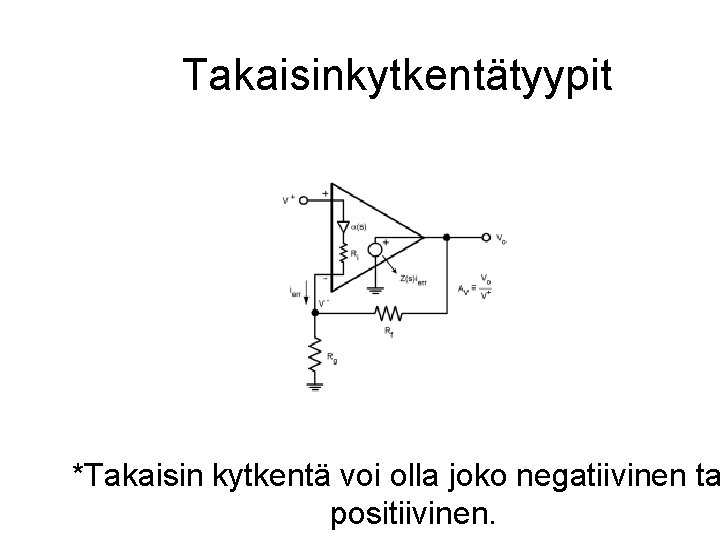

Takaisinkytkentätyypit *Takaisin kytkentä voi olla joko negatiivinen ta positiivinen.

Takaisinkytkentätyypit *Takaisin kytkentä voi olla joko negatiivinen ta positiivinen.

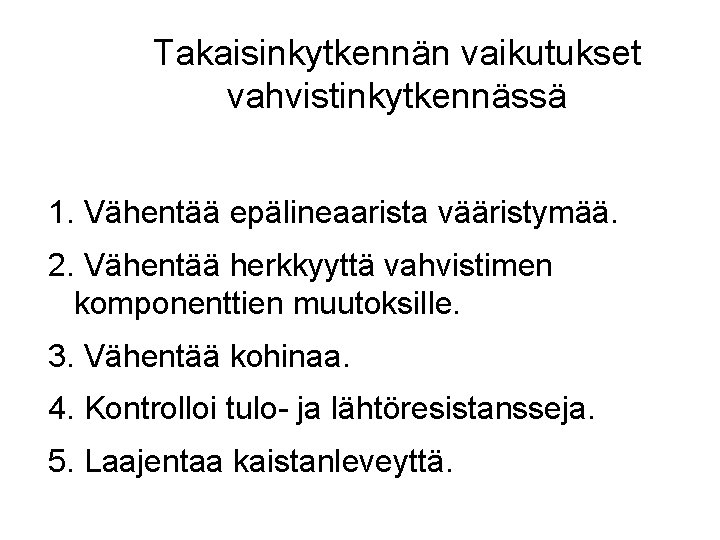

Takaisinkytkennän vaikutukset vahvistinkytkennässä 1. Vähentää epälineaarista vääristymää. 2. Vähentää herkkyyttä vahvistimen komponenttien muutoksille. 3.

Takaisinkytkennän vaikutukset vahvistinkytkennässä 1. Vähentää epälineaarista vääristymää. 2. Vähentää herkkyyttä vahvistimen komponenttien muutoksille. 3. Vähentää kohinaa. 4. Kontrolloi tulo- ja lähtöresistansseja. 5. Laajentaa kaistanleveyttä.

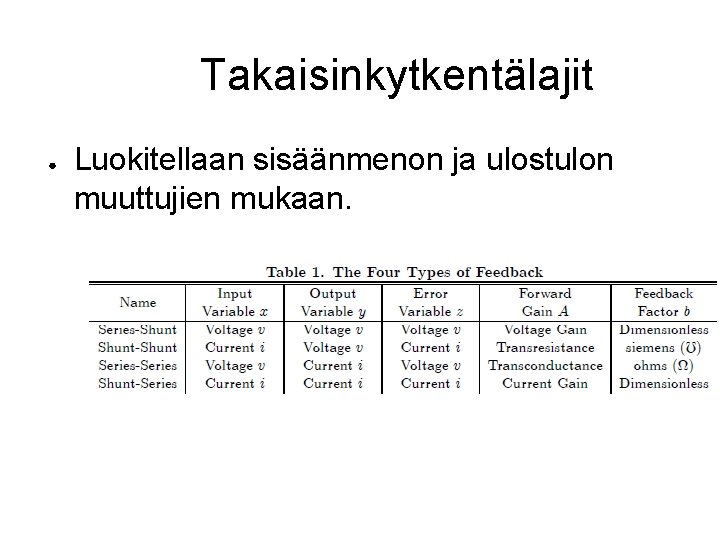

Takaisinkytkentälajit ● Luokitellaan sisäänmenon ja ulostulon muuttujien mukaan.

Takaisinkytkentälajit ● Luokitellaan sisäänmenon ja ulostulon muuttujien mukaan.

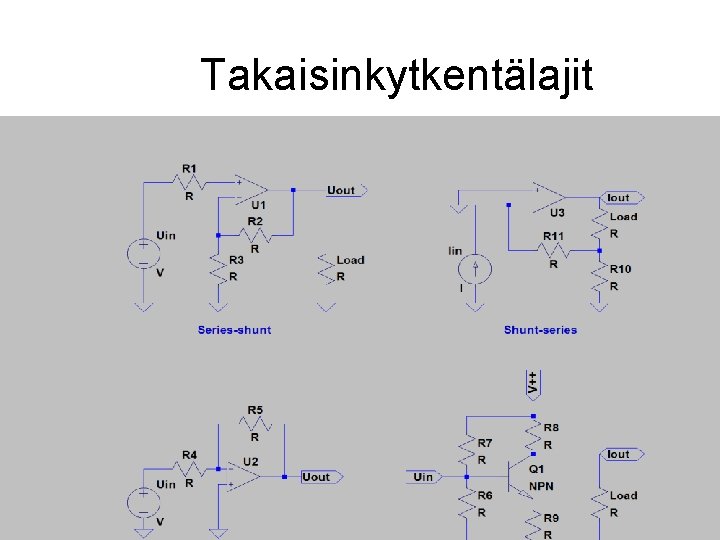

Takaisinkytkentälajit

Takaisinkytkentälajit

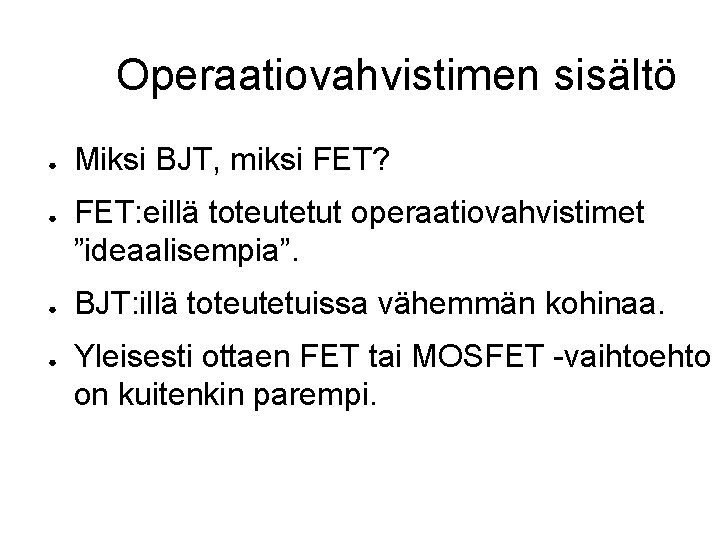

Operaatiovahvistimen sisältö ● ● Miksi BJT, miksi FET? FET: eillä toteutetut operaatiovahvistimet ”ideaalisempia”. BJT:

Operaatiovahvistimen sisältö ● ● Miksi BJT, miksi FET? FET: eillä toteutetut operaatiovahvistimet ”ideaalisempia”. BJT: illä toteutetuissa vähemmän kohinaa. Yleisesti ottaen FET tai MOSFET -vaihtoehto on kuitenkin parempi.

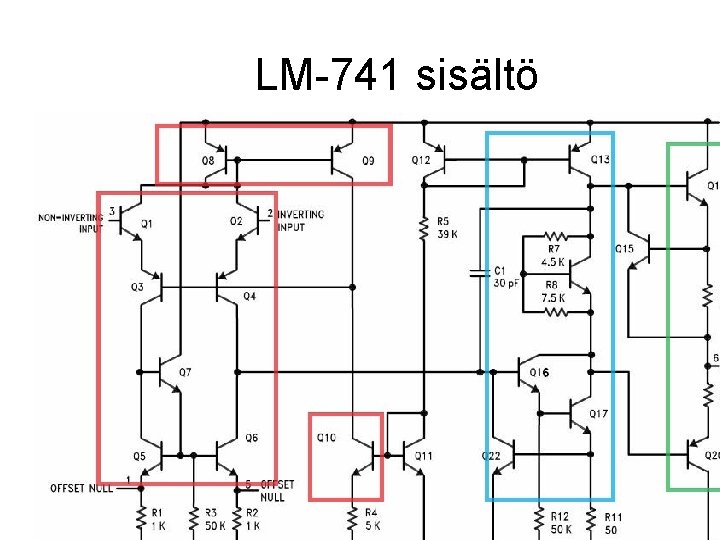

LM-741 sisältö

LM-741 sisältö

LM-741 Spice-malli

LM-741 Spice-malli

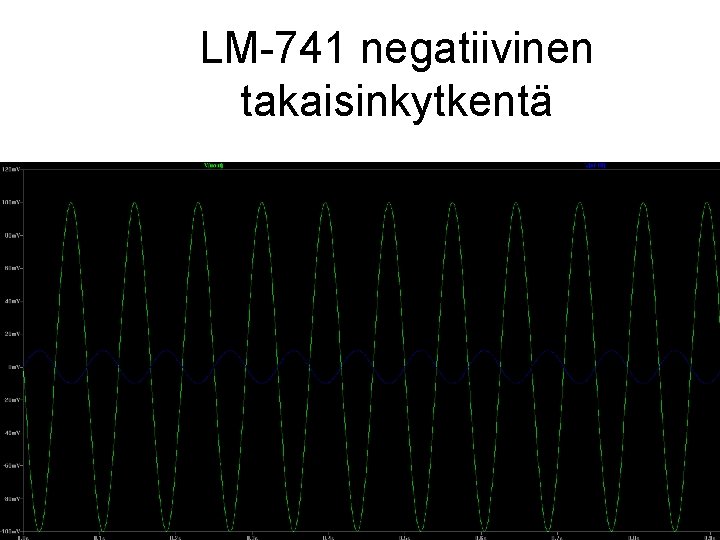

LM-741 negatiivinen takaisinkytkentä

LM-741 negatiivinen takaisinkytkentä

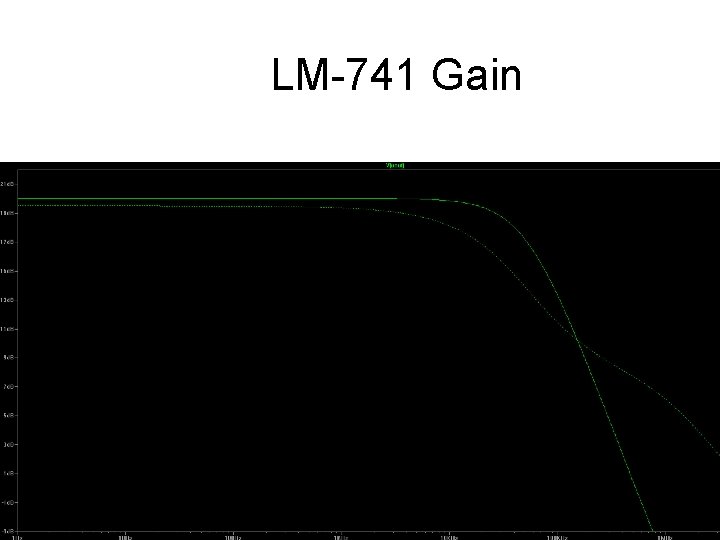

LM-741 Gain

LM-741 Gain
