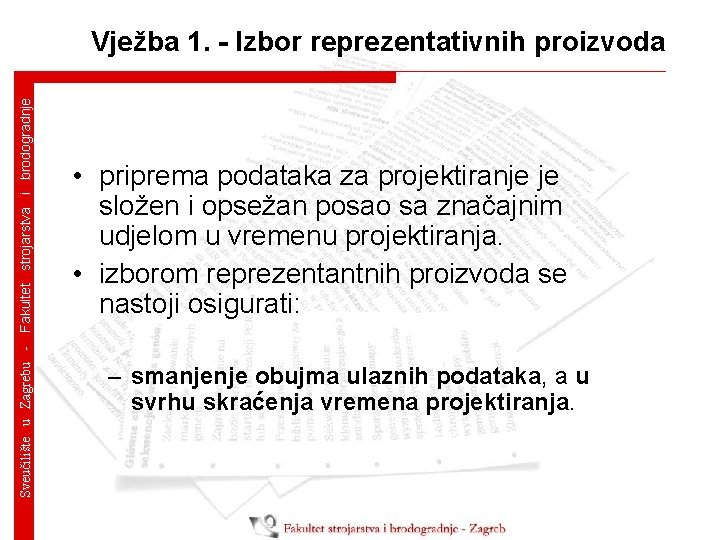

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • priprema podataka za projektiranje je složen i opsežan posao sa značajnim udjelom u vremenu projektiranja. • izborom reprezentantnih proizvoda se nastoji osigurati: – smanjenje obujma ulaznih podataka, a u svrhu skraćenja vremena projektiranja.

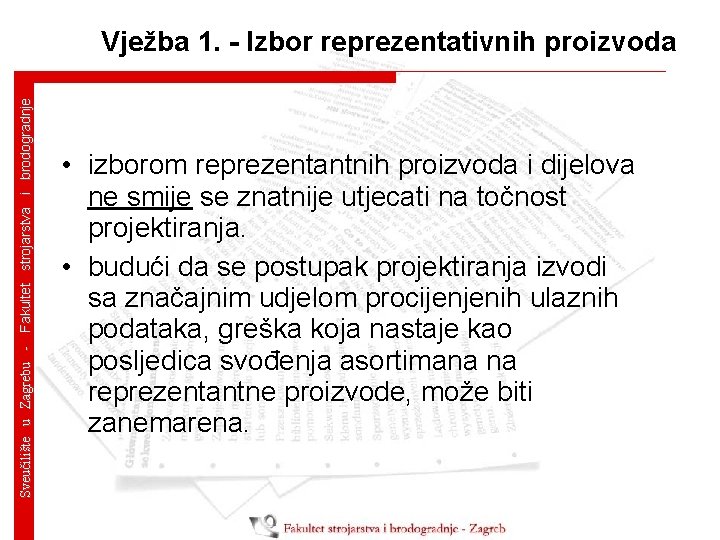

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • izborom reprezentantnih proizvoda i dijelova ne smije se znatnije utjecati na točnost projektiranja. • budući da se postupak projektiranja izvodi sa značajnim udjelom procijenjenih ulaznih podataka, greška koja nastaje kao posljedica svođenja asortimana na reprezentantne proizvode, može biti zanemarena.

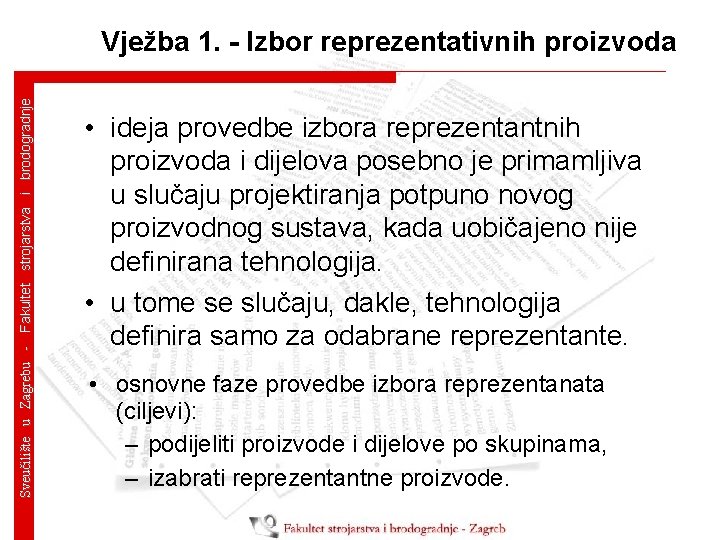

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • ideja provedbe izbora reprezentantnih proizvoda i dijelova posebno je primamljiva u slučaju projektiranja potpuno novog proizvodnog sustava, kada uobičajeno nije definirana tehnologija. • u tome se slučaju, dakle, tehnologija definira samo za odabrane reprezentante. • osnovne faze provedbe izbora reprezentanata (ciljevi): – podijeliti proizvode i dijelove po skupinama, – izabrati reprezentantne proizvode.

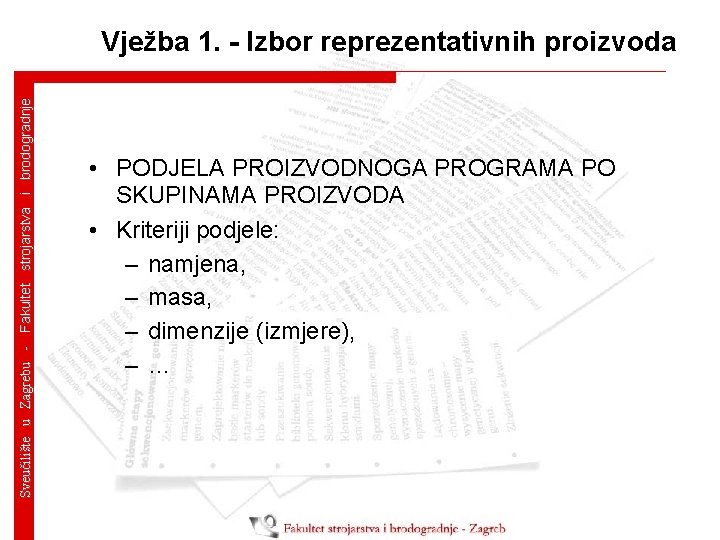

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • PODJELA PROIZVODNOGA PROGRAMA PO SKUPINAMA PROIZVODA • Kriteriji podjele: – namjena, – masa, – dimenzije (izmjere), –…

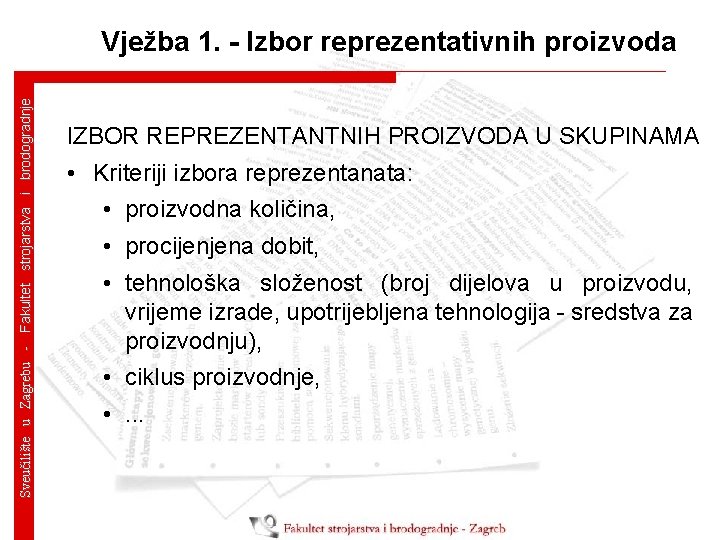

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda IZBOR REPREZENTANTNIH PROIZVODA U SKUPINAMA • Kriteriji izbora reprezentanata: • proizvodna količina, • procijenjena dobit, • tehnološka složenost (broj dijelova u proizvodu, vrijeme izrade, upotrijebljena tehnologija - sredstva za proizvodnju), • ciklus proizvodnje, • . . .

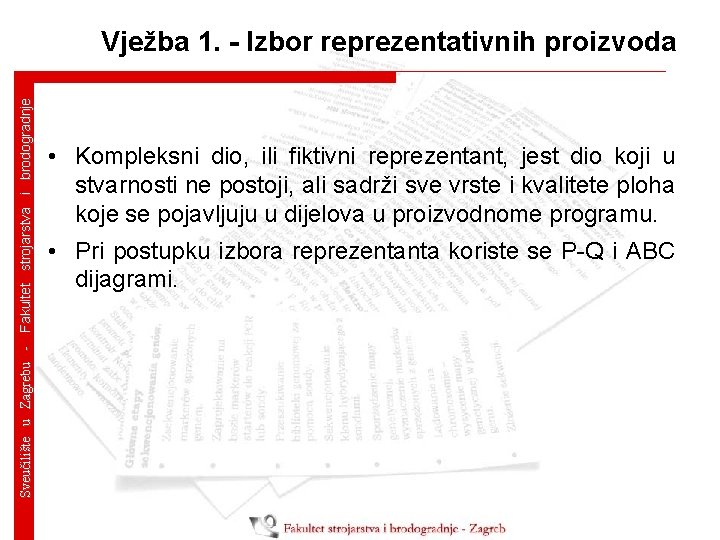

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • Kompleksni dio, ili fiktivni reprezentant, jest dio koji u stvarnosti ne postoji, ali sadrži sve vrste i kvalitete ploha koje se pojavljuju u dijelova u proizvodnome programu. • Pri postupku izbora reprezentanta koriste se P-Q i ABC dijagrami.

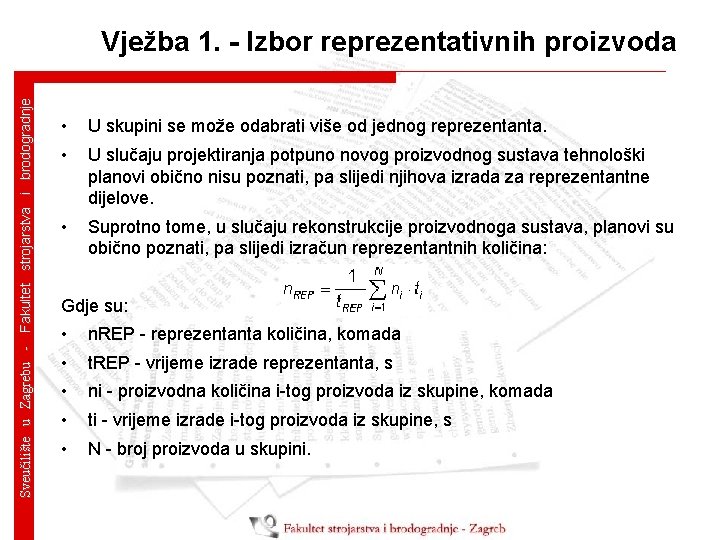

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • U skupini se može odabrati više od jednog reprezentanta. • U slučaju projektiranja potpuno novog proizvodnog sustava tehnološki planovi obično nisu poznati, pa slijedi njihova izrada za reprezentantne dijelove. • Suprotno tome, u slučaju rekonstrukcije proizvodnoga sustava, planovi su obično poznati, pa slijedi izračun reprezentantnih količina: Gdje su: • n. REP - reprezentanta količina, komada • t. REP - vrijeme izrade reprezentanta, s • ni - proizvodna količina i-tog proizvoda iz skupine, komada • ti - vrijeme izrade i-tog proizvoda iz skupine, s • N - broj proizvoda u skupini.

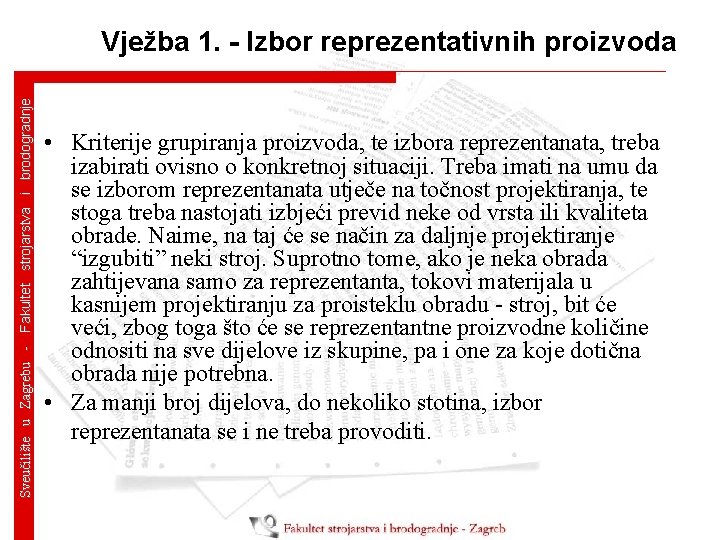

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • Kriterije grupiranja proizvoda, te izbora reprezentanata, treba izabirati ovisno o konkretnoj situaciji. Treba imati na umu da se izborom reprezentanata utječe na točnost projektiranja, te stoga treba nastojati izbjeći previd neke od vrsta ili kvaliteta obrade. Naime, na taj će se način za daljnje projektiranje “izgubiti” neki stroj. Suprotno tome, ako je neka obrada zahtijevana samo za reprezentanta, tokovi materijala u kasnijem projektiranju za proisteklu obradu - stroj, bit će veći, zbog toga što će se reprezentantne proizvodne količine odnositi na sve dijelove iz skupine, pa i one za koje dotična obrada nije potrebna. • Za manji broj dijelova, do nekoliko stotina, izbor reprezentanata se i ne treba provoditi.

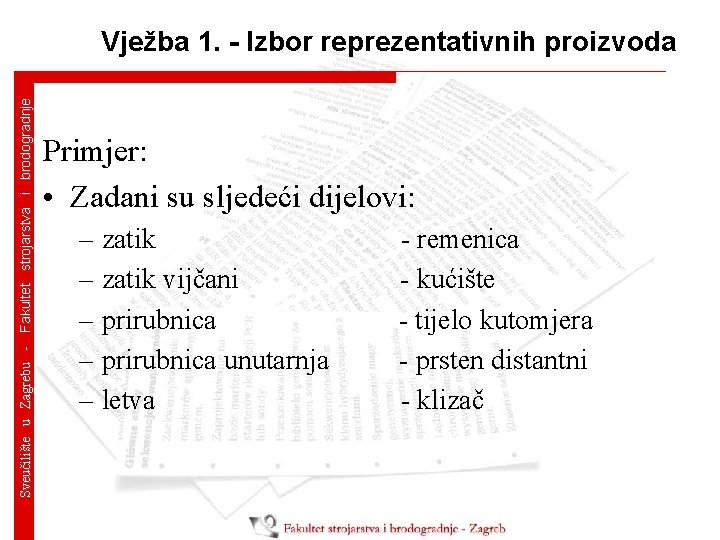

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda Primjer: • Zadani su sljedeći dijelovi: – zatik vijčani – prirubnica unutarnja – letva - remenica - kućište - tijelo kutomjera - prsten distantni - klizač

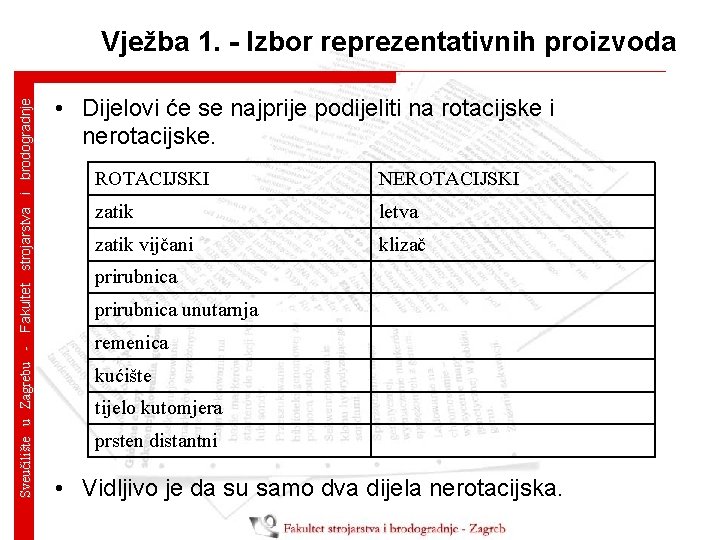

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • Dijelovi će se najprije podijeliti na rotacijske i nerotacijske. ROTACIJSKI NEROTACIJSKI zatik letva zatik vijčani klizač prirubnica unutarnja remenica kućište tijelo kutomjera prsten distantni • Vidljivo je da su samo dva dijela nerotacijska.

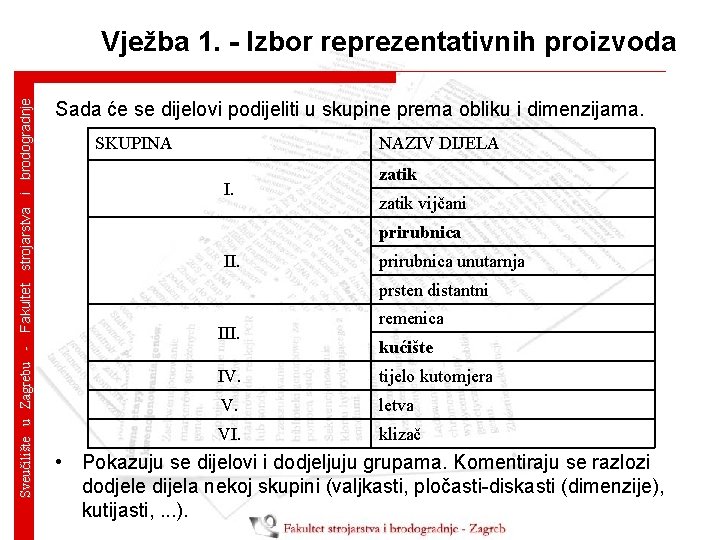

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda Sada će se dijelovi podijeliti u skupine prema obliku i dimenzijama. SKUPINA NAZIV DIJELA I. zatik vijčani prirubnica II. prirubnica unutarnja prsten distantni III. remenica kućište IV. tijelo kutomjera V. letva VI. klizač • Pokazuju se dijelovi i dodjeljuju grupama. Komentiraju se razlozi dodjele dijela nekoj skupini (valjkasti, pločasti-diskasti (dimenzije), kutijasti, . . . ).

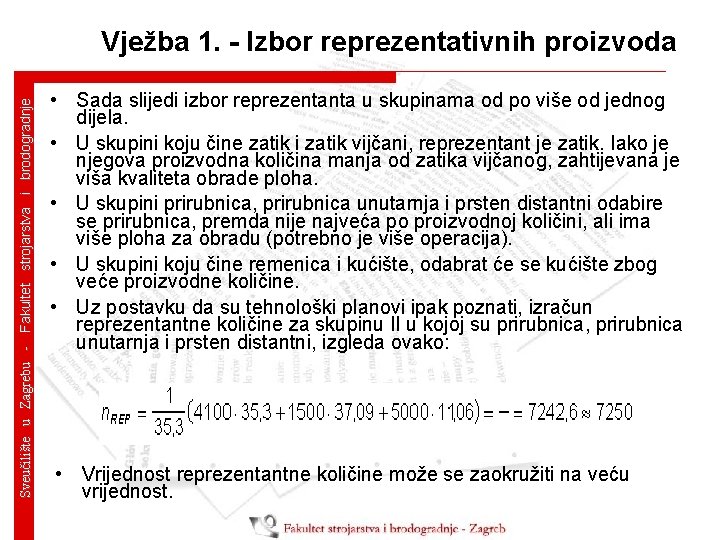

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • Sada slijedi izbor reprezentanta u skupinama od po više od jednog dijela. • U skupini koju čine zatik i zatik vijčani, reprezentant je zatik. Iako je njegova proizvodna količina manja od zatika vijčanog, zahtijevana je viša kvaliteta obrade ploha. • U skupini prirubnica, prirubnica unutarnja i prsten distantni odabire se prirubnica, premda nije najveća po proizvodnoj količini, ali ima više ploha za obradu (potrebno je više operacija). • U skupini koju čine remenica i kućište, odabrat će se kućište zbog veće proizvodne količine. • Uz postavku da su tehnološki planovi ipak poznati, izračun reprezentantne količine za skupinu II u kojoj su prirubnica, prirubnica unutarnja i prsten distantni, izgleda ovako: • Vrijednost reprezentantne količine može se zaokružiti na veću vrijednost.

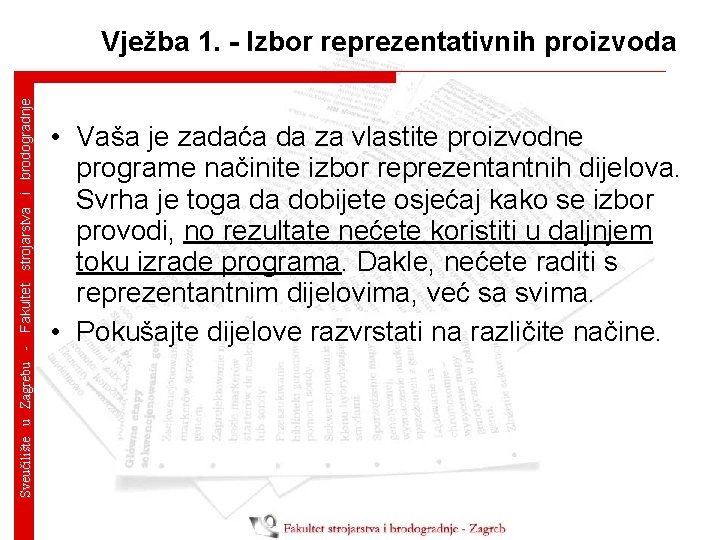

Sveučilište u Zagrebu - Fakultet strojarstva i brodogradnje Vježba 1. - Izbor reprezentativnih proizvoda • Vaša je zadaća da za vlastite proizvodne programe načinite izbor reprezentantnih dijelova. Svrha je toga da dobijete osjećaj kako se izbor provodi, no rezultate nećete koristiti u daljnjem toku izrade programa. Dakle, nećete raditi s reprezentantnim dijelovima, već sa svima. • Pokušajte dijelove razvrstati na različite načine.
