Projekt Wz 01 1 Lehrauftrag des Projektes Teamwork

Projekt Wz 01. 1

Lehrauftrag des Projektes Teamwork Entwicklung und Fertigung eines Schneidwerkzeuges Umgang mit der Erodiermaschine

Das Ziel Ein funktionsfähiges Schneidwerkzeug

Der dieses Produkt auswirft

Gruppeneinteilung Gruppe 1 Kopfplatte, Druckplatte Stempelhalteplatte Gruppe 2 Stempel Gruppe 3 Führungsplatte Gruppe 4 Schneidplatte Gruppe 5 Zwischenlage, Grundplatte

Was ist die Aufgabe von Gruppe 5! Seitenführung mit Auflageblech Grundplatte

Gruppe 5 Zeichnung der Grundplatte Zeichnung der Seitenführung und des Auflagebleches Die Fertigung der Durchbrüche mittels Drahterodieren

Oberschlitten mit Drahtvorrat Monitor und Tastatur Pumpe Filter für Dielektrikum Arbeitsfläche

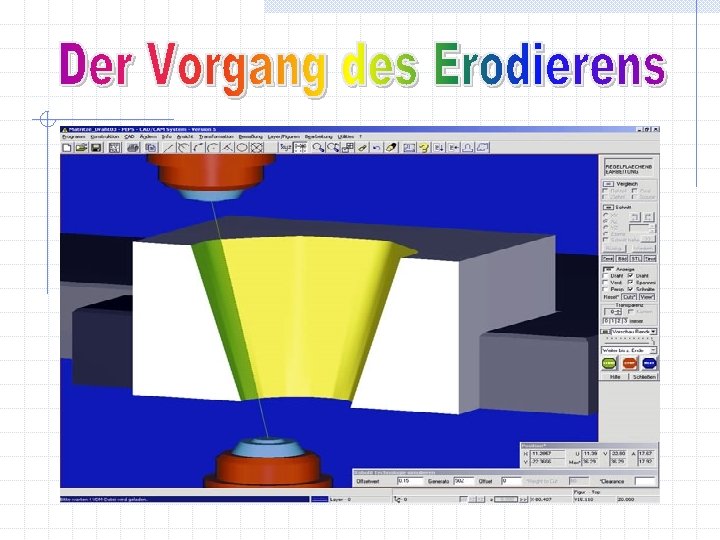

Wie funktioniert eigentlich das Erodieren? -ein sehr hoher Strom fließt durch den Draht -eine kleine Fläche wird dadurch stark erwärmt ( 10000°C – 12000°C ) -und dadurch verdampft das Metall -Erodieren ist also ein Verdampfungsabtrag

Die wichtigsten Punkte vor dem Programm einlesen Maschine einschalten Workpiece Setup Referenzpunkte anfahren Ausrichten des Drahtes Werkstück spannen Lage des Werkstücks erfassen Einfädeln des Drahtes

Programm einlesen/schreiben

Was für Probleme sind bei uns aufgetreten? Fehler in der Zeichnung I und J bei Kreisinterpolation G 40 und G 41 an der falschen Stelle eingefügt Fehlersuche an sich war das größte Problem

Programm abarbeiten Kontur ausschneiden Schruppen Kontur nachbearbeiten Schlichten Maßkontrolle

Technologie und E-Pack´s

Drahtverlauf in der Erodiermaschine Drahtspule Hier wird der Draht. Vorschub reguliert

Was sind E-Packs? Beim Erodieren ist es wichtig dass die Stromstärke dem Werkstück angepasst wird. In Bezug auf die Oberflächenqualität und die Drahtbruchgefahr Deshalb gibt es E-Packs die es dem Bediener erlauben das Optimum an Effizienz zu erreichen.

Was ist Offset? Woraus Besteht Das E 1111? Weiter

Die Inhalte des E-Pack´s

Der Offset Schlichten Schruppen
