Projeções cartográficas – 1º B Ensino Médio Prof. Ronaldo

Projeções Cartográficas Ø Projeção cartográfica é a técnica que permite a transcrição de uma superfície curva para uma plana. Ela não pode respeitar ao mesmo tempo as distâncias entre os objetos, os ângulos (a forma dos objetos) e as superfícies (a extensão territorial dos objetos). As diferentes projeções (mais de 200) deformam e favorecem de maneira seletiva um ou outro de seus elementos. Ø As projeções cartográficas permitem representar a superfície esférica da Terra em um plano, ou seja, no mapa; elas são a base para a confecção de um mapa, constituindo uma rede sistemática de paralelos e meridianos, permitindo que esses sejam desenhados. Ø As diferentes projeções cartográficas foram desenvolvidas com o intuito de minimizar as distorções ocorridas durante a produção de um mapa e, principalmente, fazer com que essas distorções sejam conhecidas.

Projeções Cônica, Cilíndrica, Plana (Azimutal)

Projeção Cilíndrica: O plano da projeção é um cilindro envolvendo a esfera terrestre. Após realizada a projeção dos paralelos e meridianos do globo para o cilindro, este é aberto ao longo de um meridiano, tornando-se um plano sobre o qual será desenhado o mapa. Projeção Cônica: O plano da projeção é um cone envolvendo a esfera terrestre. Os paralelos são círculos concêntricos e os meridianos retos convergem para o polo. Projeção Plana ou Azimutal: O plano da projeção é um plano tangente à esfera terrestre. Os paralelos são círculos concêntricos e os meridianos retos irradiam-se do polo.

Projeção de Mercator A representação mais precisa da superfície da Terra é o globo. A representação por meio de mapas, sempre acarretará distorções. Não existem projeções melhores ou piores. Cada uma se adapta a determinadas finalidades. Mas nenhuma resolve o problema da representação da curvatura da Terra numa superfície plana.

Projeção de Mercator Elaborada no século XVI pelo geógrafo Gerhard Kremer, conhecido como Mercator. Características gerais: § É uma das projeções mais utilizadas em todo o mundo. § A Europa está centralizada no mapa (visão eurocêntrica) § Conserva o formato dos continentes, mas altera a dimensão de suas áreas. § As regiões polares aparecem muito exageradas § Quanto maior a distância em relação a Linha do Equador (onde está o foco da projeção), maior a distorção da área. § Amplia o hemisfério norte – podendo sugerir maior importância política, econômica e social dos países aí situados. http: //mathsforeurope. digibel. be/mercator. htm

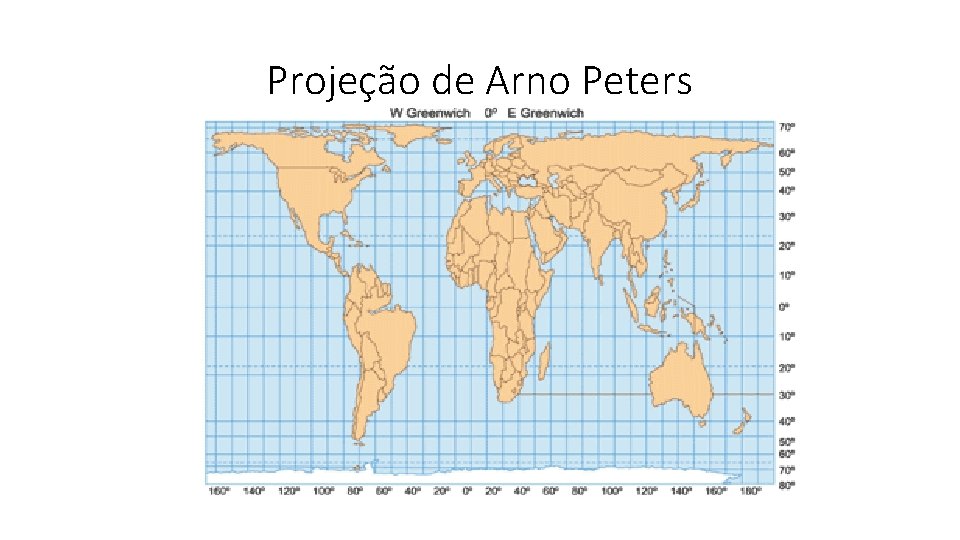

Projeção de Arno Peters

Projeção de Peters (1973) § A Projeção de Arno Peters é uma projeção cartográfica cilíndrica equivalente, ou seja, que mantém a proporção das áreas representadas, mas altera as suas formas. § Amplia as áreas dos países do sul, cuja maioria dos países é subdesenvolvida, e diminuir as áreas dos países do norte, de maioria desenvolvida. § O continente africano é representado no centro do mapa § Apesar de deformar a forma dos continentes, esta projeção mantém a área proporcional dos continentes, mais próxima do tamanho real. § Valorização do mundo subdesenvolvido § As áreas são preservadas, mas formas são distorcidas, gerando o alongamento do continente. http: //www. odt. org/album. htm

Projeção de Jacques Bertin (1950) http: //pt. wikipedia. org/wiki/Jacques_Bertin

Projeção de Betin § Fiel na relação entre os tamanhos das superfícies dos continentes § Mais utilizada na elaboração de mapas temáticos § Sua utilização não é muito comum http: //www. blog. fr/community/profile_photo_sizes. php? item_ID=7041915

Projeção de Richard Buckminster Fuller

Projeção de Buckminster Fuller O mapa Dymaxion ou mapa Fuller é uma projeção de um mapa mundo na superfície de um poliedro, que pode ser desdobrada para uma rede de muitas maneiras diferentes e achatada para formar um mapa bidimensional, que retém a maior parte da integridade proporcional relativa do mapa-múndi. Fonte: http: //pt. wikipedia. org/wiki/Proje%C 3%A 7%C 3%A 3 o_Dymaxion / http: //www. thegorgeousdaily. com/richard-buckminster-fuller http: //professorfaustosimoes. blogspot. com. br/2013/03/cartografia-elementos-que-constituem-o. htm / https: //gtobr. wordpress. com

Outras Projeções: Projeção de Goode (interrompida) Tem a finalidade de mostrar a equivalência das massas continentais e oceânicas; por isso, elas estão interrompidas ou descontínuas http: //pre-seed. blogspot. com. br/2012/03/nocoes-de-cartografia. html

Projeção de Mollweid Copyright © 2008 C. A. Furuti – All rights reserved – www. progonos. com/furuti § Apresenta formato elíptico § É muito utilizadas para a confecção de mapas-múndi § Conserva a proporção ou equivalência das áreas representadas em detrimento da forma.

Projeção de Robinson § não preserva nem a forma e nem a correta área dos continentes. No entanto, ela consegue minimizar as distorções que ocorrem nesses dois aspectos § A Antártida apresenta grandes distorções http: //mundogeo. com/blog/2010/12/15/geoeducacao/#

Anamorfose

Nas projeções do tipo anamorfose a superfície de cada espaço cartografado muda proporcionalmente segundo o fenômeno selecionado. Estas representações não apresentam escalas Este tipo de mapa associa a forma ao evento representado O mapa acima traz uma anamorfose que representa uma projeção da população do mundo para o ano 2025, em que o tamanho de cada país é proporcional à população (fonte: Relatório Mundial sobre o Desenvolvimento Humano/1990)

Mapa anamórfico mostrando as maiores economias do mundo

Produção industrial http: //meioambiente. culturamix. com/ecologia/anamorfoses-geograficas
