PROJE KONUSU Çamaşır Makinesinin Atık Suyunun Isısını, Makinede Kullanılacak Suya Aktarılmasını Sağlayacak Isı Değiştiricisi Tasarımı
ÇAMAŞIR MAKİNESİ TANITIMI
Tolon Firmasının 10 kg Kapasiteli Endüstriyel Çamaşır Makinesi
Çamaşır Makinesinin Kontrol Paneli
Su Seviye Anahtarı, Kazan İçindeki Suyun Yeterli Seviyeye Ulaşıp Ulaşmadığını Kontrol Eder.

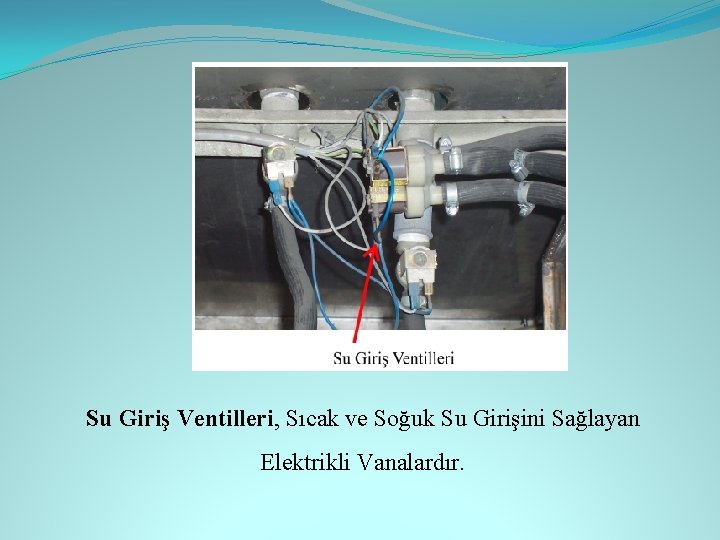

Su Giriş Ventilleri, Sıcak ve Soğuk Su Girişini Sağlayan Elektrikli Vanalardır.
Çamaşır Makinelerinde Bir Fazlı Yardımcı Sargılı Asenkron ya da AC Seri Yıkama Sıkma Motoru Kullanılmaktadır.
TERMOSTAT Termostatlar, Rezistansı Devreye Alarak Yıkama Suyunun İstenen Sıcaklığa Kadar Isınmasını Sağlar.
Rezistans, Çamaşır Makinesi İçine Alınan Suyu Termostatta Ayarlanan Sıcaklıkta Isıtan Devre Elemanıdır.
Kazan, Yıkama Suyunun Bulunduğu Kısımdır.
Tambur, Kazandaki Rulman Yuvasına Monte Edilerek Kazan İçerisine Yerleştirilir.
Amortisör, Çamaşır Makinesindeki Sarsıntıları Önlemek İçin Kullanılır.
Su Tahliye Hortumu, Çamaşır Makinesindeki Kirli Suyun Dışarıya Atılmasında Görevli Elemanıdır.

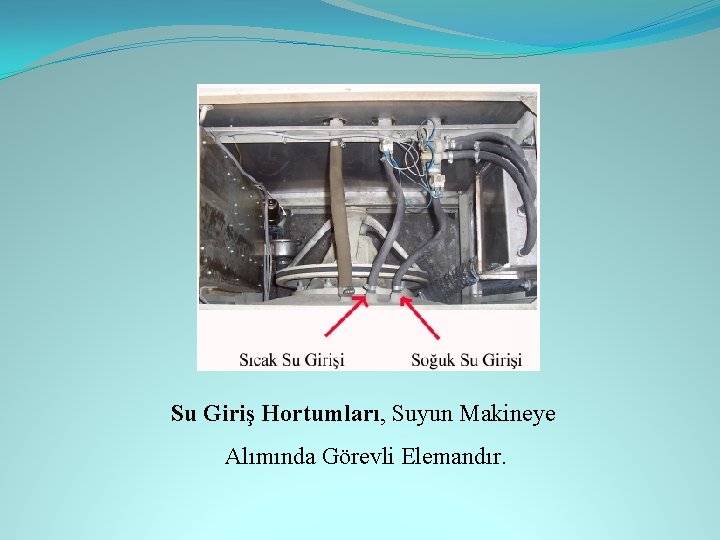

Su Giriş Hortumları, Suyun Makineye Alımında Görevli Elemandır.
Kasnak, Motor Milinden Kayış ile Gelen Döndürme Hareketini Tambur Miline Aktaran Kısımdır.
ÇAMAŞIR MAKİNESİNDE KULLANILACAK OLAN ISI DEĞİŞTİRİCİSİ Sürekli bir akış olmadığı için bir defada atılan atık suyu miktarını ve bir defada alınan temiz su miktarını barındırabilecek kapasitedeki hacme sahip kabuk - boru tipi ısı değiştiricisi tasarımı yapıldı.
Kabuk – Boru Tipi Isı Değiştiricisi

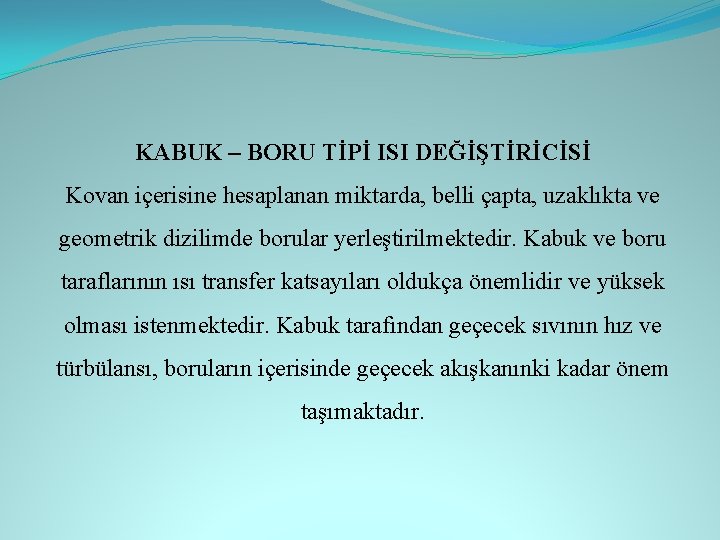

KABUK – BORU TİPİ ISI DEĞİŞTİRİCİSİ Kovan içerisine hesaplanan miktarda, belli çapta, uzaklıkta ve geometrik dizilimde borular yerleştirilmektedir. Kabuk ve boru taraflarının ısı transfer katsayıları oldukça önemlidir ve yüksek olması istenmektedir. Kabuk tarafından geçecek sıvının hız ve türbülansı, boruların içerisinde geçecek akışkanınki kadar önem taşımaktadır.
ISI DEĞİŞTİRİCİSİ TASARIMI

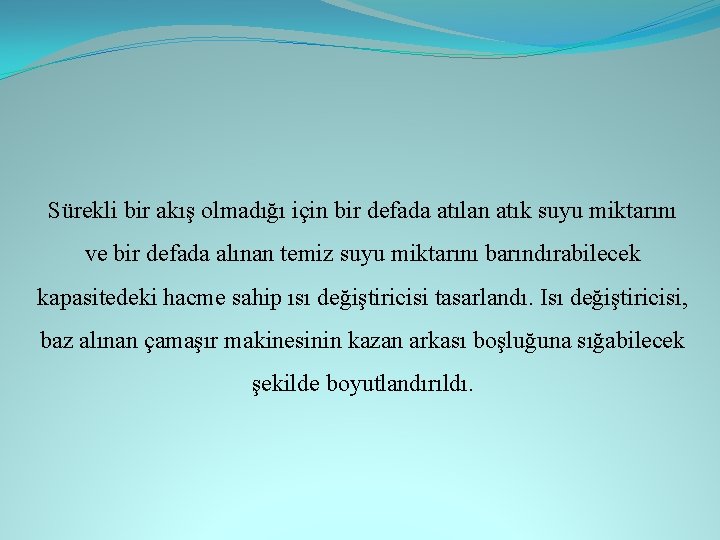

Sürekli bir akış olmadığı için bir defada atılan atık suyu miktarını ve bir defada alınan temiz suyu miktarını barındırabilecek kapasitedeki hacme sahip ısı değiştiricisi tasarlandı. Isı değiştiricisi, baz alınan çamaşır makinesinin kazan arkası boşluğuna sığabilecek şekilde boyutlandırıldı.
Tasarımı Yapılan Kabuk – Boru Tipi Isı Değiştiricisi
YARDIMCI EKİPMANLAR Selenoid Vanalar Isı değiştiricisinin temiz su ve atık su çıkışına bağlanmak üzere iki adet selenoid vana kullanıldı.
YARDIMCI EKİPMANLAR Aktüatörlü 3/2 Küresel Vana Çamaşır makinesinin atık su çıkışına bağlanan aktüatörlü 3/2 küresel vananın bir çıkışı ısı değiştiricisinin atık su girişine diğeri ise kanalizasyon giderine bağlandı.
YARDIMCI EKİPMANLAR Termistör röle tetikli elektronik devre, kazanın içinde 40 derecenin üzerinde sıcak su olduğunda, aktüatör vanayı tetikleyerek verimli suyun ısı değiştiricisine aktarılmasını sağlar. Aksi taktirde aktüatör vana tetiklenmez ve atık su kanalizasyon giderine aktarılır.
YARDIMCI EKİPMANLAR Atık Su Pompası Çamaşır makinesine ısı değiştiricisi eklendiğinden atık suyun ısı değiştiricisine 90 saniye süre içerisinde aktarılmasını sağlar.
HESAP YÖNTEMİ Tasarımı yapılan ısı değiştiricisi suyun (akışkanın) sürekli akış halinde olmaması sebebiyle geleneksel ısı değiştiricisi mantığı ile çözülememektedir. Bu nedenle ısı değiştiricisi hesabı üç aşamada yapıldı.

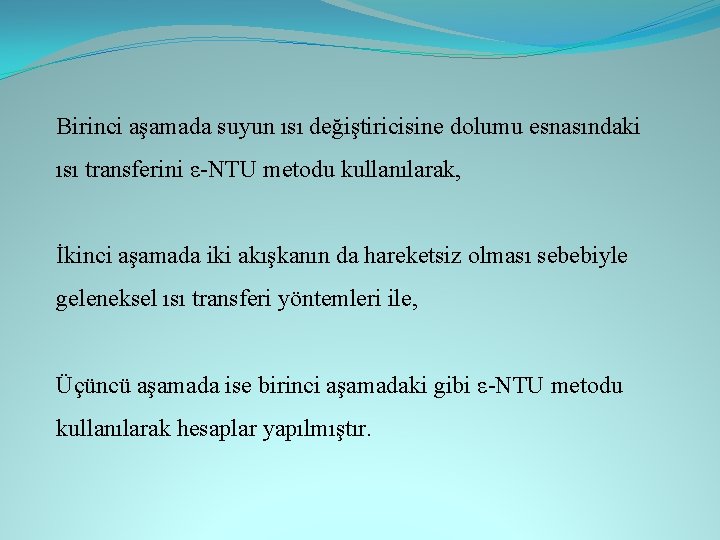

Birinci aşamada suyun ısı değiştiricisine dolumu esnasındaki ısı transferini ε-NTU metodu kullanılarak, İkinci aşamada iki akışkanın da hareketsiz olması sebebiyle geleneksel ısı transferi yöntemleri ile, Üçüncü aşamada ise birinci aşamadaki gibi ε-NTU metodu kullanılarak hesaplar yapılmıştır.
Kabuller: 1) Şebeke suyu sıcaklığı kışın 4°C, yazın 17°C olması sebebi ile tüm yıl boyunca ortalama 10°C alınmıştır. 2) Tolon marka 10 kg kapasiteli endüstriyel çamaşır makinesinin beyaz çamaşırlar için P 5, renkli çamaşırlar için P 6 yıkama programları esas alınmıştır.
P 5 ve P 6 Yıkama Programları
Bu akış şemalarına göre beyazlar için ön yıkama 40°C, ana yıkama 60°C’dir. Renkliler için ise ön yıkama 30°C, ana yıkama 40°C’dir. Makinenin su alış süresi 4 dakikadır. Makinenin su tahliye süresi ise 1. 5 dakikadır. Ana yıkama ile bir sonraki yıkamanın ön yıkaması arasındaki süre ise 30 dakikadır. (3 Durulama + 1 Sıkma)
Sağlanan Toplam Kazanç Atış başına elde edilen kar ; Elektrik birim fiyatı = 0. 36 TL / k. Wh = * 6 - 0. 06875 = 2. 131 k. W ( 1 saatte 2. 2 k. W ) Kar = 2. 131* 0. 36 TL / k. Wh = 0. 77 TL ( 1 atışta) 1 günde 7 atış yapıldığı düşünülürse ; Günlük Kar = 0. 77 * 7 = 5. 39 TL/gün 1 ayda 22 iş günü olduğuna göre; Aylık Kar = 5. 39 * 22 = 118. 58 TL/ay 1 yılda 11 ay çalıştırılırsa ; Yıllık Kar = 118. 58 * 11 = 1304. 38 TL/yıl
Sistem Basınç Kaybı Hesabı

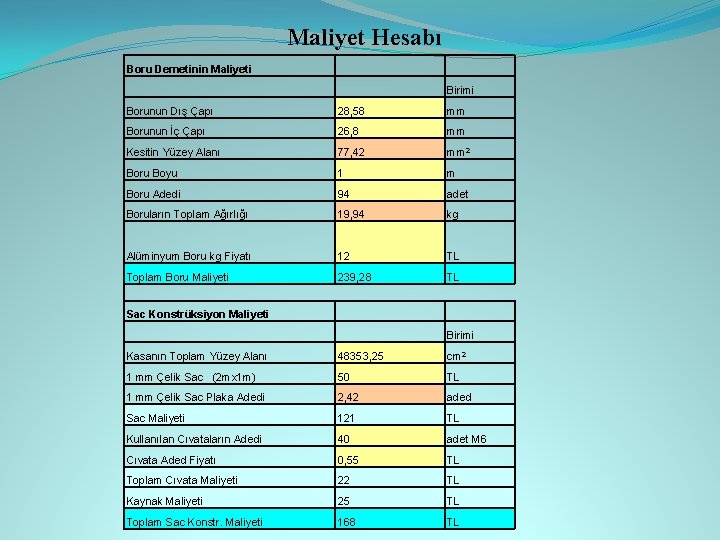

Maliyet Hesabı Boru Demetinin Maliyeti Birimi Borunun Dış Çapı 28, 58 mm Borunun İç Çapı 26, 8 mm Kesitin Yüzey Alanı 77, 42 mm 2 Boru Boyu 1 m Boru Adedi 94 adet Boruların Toplam Ağırlığı 19, 94 kg Alüminyum Boru kg Fiyatı 12 TL Toplam Boru Maliyeti 239, 28 TL Sac Konstrüksiyon Maliyeti Birimi Kasanın Toplam Yüzey Alanı 48353, 25 cm 2 1 mm Çelik Sac (2 mx 1 m) 50 TL 1 mm Çelik Sac Plaka Adedi 2, 42 aded Sac Maliyeti 121 TL Kullanılan Cıvataların Adedi 40 adet M 6 Cıvata Aded Fiyatı 0, 55 TL Toplam Cıvata Maliyeti 22 TL Kaynak Maliyeti 25 TL Toplam Sac Konstr. Maliyeti 168 TL
Yalıtım ve Sızdırmazlık Elemanı Maliyeti Birim Yalıtım Elemanı Yüzey Alanı 4, 8 m 2 Yalıtım Kalınlığı 10 mm Yalıtım Elemanı Hacmi 0, 048 m 3 Yalııtm Elemanı Fiyatı 250 TL/m 3 Yalıtım Elemanı Maliyeti 12 TL Sızdırmazlık Elemanı Uzunluğu 5, 6 m Sızdırmazlık Elemanı Metre Fiyatı 1, 5 TL Sızdırmazlık Elemanı Maliyeti 8, 4 TL Yalıtım ve Sızdırmazlık Elemanı Maliyeti 20, 4 TL Harici Ekipmanlar Tipi Fiyatı Pompa BM 30 A 75 TL Üç Yollu Vana Aktuatör 32 35 TL Selenoid Vana (*2) 1" + 112" 45 TL Besleme Borusu Yalıtımlı Boru 7 TL Harici Ekipmanlar Maliyeti 162 TL TOPLAM MALİYET 589, 68 TL TOPLAM MALİYET (KDV dahil) 695, 82 TL

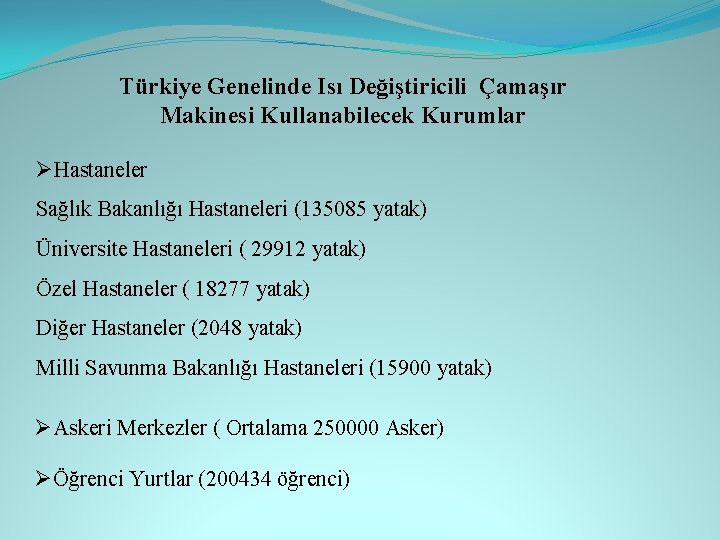

Türkiye Genelinde Isı Değiştiricili Çamaşır Makinesi Kullanabilecek Kurumlar ØHastaneler Sağlık Bakanlığı Hastaneleri (135085 yatak) Üniversite Hastaneleri ( 29912 yatak) Özel Hastaneler ( 18277 yatak) Diğer Hastaneler (2048 yatak) Milli Savunma Bakanlığı Hastaneleri (15900 yatak) ØAskeri Merkezler ( Ortalama 250000 Asker) ØÖğrenci Yurtlar (200434 öğrenci)

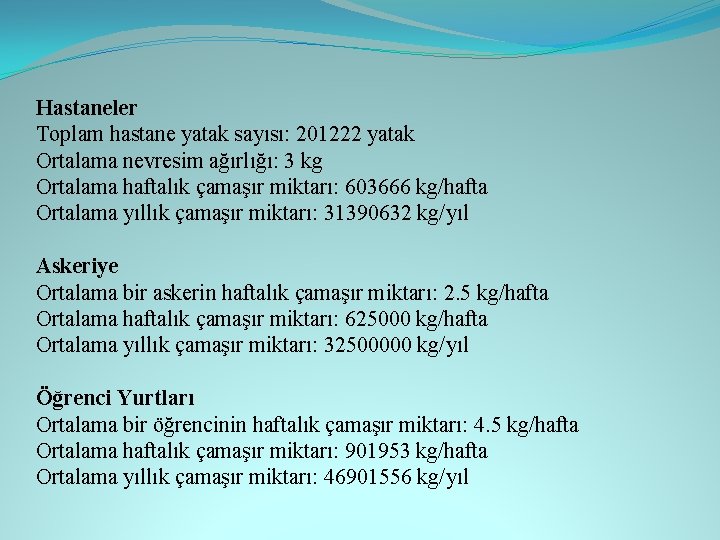

Hastaneler Toplam hastane yatak sayısı: 201222 yatak Ortalama nevresim ağırlığı: 3 kg Ortalama haftalık çamaşır miktarı: 603666 kg/hafta Ortalama yıllık çamaşır miktarı: 31390632 kg/yıl Askeriye Ortalama bir askerin haftalık çamaşır miktarı: 2. 5 kg/hafta Ortalama haftalık çamaşır miktarı: 625000 kg/hafta Ortalama yıllık çamaşır miktarı: 32500000 kg/yıl Öğrenci Yurtları Ortalama bir öğrencinin haftalık çamaşır miktarı: 4. 5 kg/hafta Ortalama haftalık çamaşır miktarı: 901953 kg/hafta Ortalama yıllık çamaşır miktarı: 46901556 kg/yıl
Toplam Türkiye Geneli Yıllık Çamaşır Miktarı = 110, 792, 188 kg/yıl 10 kg kapasiteli çamaşır makinesi için; Yıkama Sayısı TL (Türkiye için Senelik Elektrik Tasarrufu) Ortalama olarak Senelik olarak Linyit Tasarrufu;
American Demographics, July, 2006 by Marcia Mogelonsky Americans wash about 35 billion loads of laundry per year. That amounts to an estimated 100 million tons of clothing and linens, according to research conducted by a company that should know. After all, Procter & Gamble is the manufacturer of some of the nation's leading brands of clothes detergent, including top-ranking Tide.
10 kg kapasiteli çamaşır makinesi için; Atış $ (ABD için Senelik Elektrik Tasarrufu) Ortalama olarak Senelik olarak Linyit Tasarrufu;
