PROIEZIONI STANDARD LATERALE ANALOGA ALLA PROIEZIONE LATERALE DEL

PROIEZIONI STANDARD LATERALE ANALOGA ALLA PROIEZIONE LATERALE DEL GINOCCHIO Indicazioni: traumatologia, tutta la patologia articolare. Posizione del paziente: paziente supino, con arto inferiore in lieve flessione o esteso, che poggia sul tavolo con la superficie laterale; arto controlaterale portato all’indietro o in avanti per non schermare il ginocchio in esame. Centratura: raggio incidente perpendicolare o con lieve obliquità (5 – 10°) in senso caudo-craniale, diretto nel punto di mezzo del versante mediale della femoro-rotulea. Criterio di correttezza: visualizzazione completa della rima articolare femoro-rotulea. Note: non si usa la griglia antidiffusione, DFF = 100 cm. , pellicola di formato 18 x 24.

PROIEZIONI STANDARD ASSIALE prona Indicazioni: traumatologia. Posizione del paziente: paziente in decubito prono sul tavolo radiologico, con ginocchio in esame iperflesso, in modo che la gamba poggi quasi sulla coscia. Centratura: raggio incidente perpendicolare diretto all’apice inferiore della rotula, con inclinazione caudocraniale di 15° circa. Criterio di correttezza: visualizzazione completa e libera da sovrapposizioni della rotula. Note: non si usa la griglia antidiffusione, DFF = 100 cm. , pellicola di formato 18 x 24.

PROIEZIONI STANDARD ASSIALE prona a 55° Indicazioni: traumatologia. Posizione del paziente: paziente in decubito prono sul tavolo radiologico, con ginocchio in esame flesso di 55°. Centratura: raggio incidente perpendicolare diretto all’apice inferiore della rotula, con inclinazione caudo-craniale di 45° circa. Criterio di correttezza: visualizzazione completa e libera da sovrapposizioni della rotula. Note: non si usa la griglia antidiffusione, DFF = 100 cm. , pellicola di formato 18 x 24.

ASSIALE LATERALE

PROIEZIONI STANDARD ASSIALE supina Secondo Merchant Indicazioni: studio della patologia femoro-rotulea. Posizione del paziente: paziente in decubito supino con gambe pendenti oltre il tavolo; ginocchia flesse di 30°, 60° e 90° (esame morfodinamico con 3 pose diverse) con cassetta appoggiata su di un supporto perpendicolarmente alle gambe; esame sempre comparativo. Centratura: raggio incidente in senso cranio-caudale con obliquità tale da colpire perpendicolarmente la cassetta e tangenzialmente alle rotule. Criterio di correttezza: visualizzazione completa e libera da sovrapposizioni della rotula. Note: non si usa la griglia antidiffusione, DFF = 100 cm. , pellicola di formato 18 x 24.

PROIEZIONI STANDARD ASSIALE supina Secondo Laurin Indicazioni: studio della patologia femoro-rotulea. Posizione del paziente: paziente seduto sul tavolo radiologico con ginocchio flesso di 20° o morfodinamico come la precedente proiezione a 30°, 60° e 90°; tiene con le mani la cassetta in posizione verticale, appoggiata sulla coscia, poco al di sopra del ginocchio; esame sempre comparativo. Centratura: raggio incidente in senso caudo-craniale con obliquità tale da colpire perpendicolarmente la cassetta e tangenzialmente alle rotule. Criterio di correttezza: visualizzazione completa e libera da sovrapposizioni della rotula. Note: non si usa la griglia antidiffusione, DFF = 100 cm. , pellicola di formato 18 x 24.

ASSIALE supina Secondo Merchant ASSIALE supina Secondo Laurin

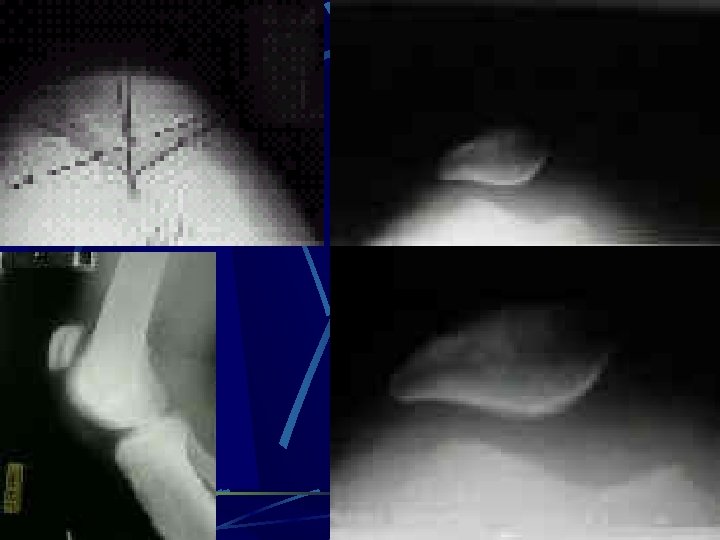

Assiale di rotula male eseguita
