PROIECT DE DIPLOM Studii privind laminarea benzilor la
PROIECT DE DIPLOMĂ Studii privind laminarea benzilor la rece ABSOLVENT: Dumitrascu Alina Elena ÎNDRUMĂTOR: Şl. dr. ing. Petrea Ionel
CUPRINS Capitolul 1: Fluxul tehnologic al Combinatului Siderurgic. Capitolul 2: Tehnologii si utilaje Capitolul 3: Mecanismul deformarii plastice a materialelor metalice. Capitolul 4: Tehnologia laminarii benzilor la rece Capitolul 5: Stabilirea schemei de reduceri pentru laminarea la rece a benzilor Capitolul 6 Cercetări experimentale privind recoacerea de recristalizare a benzilor laminate la rece

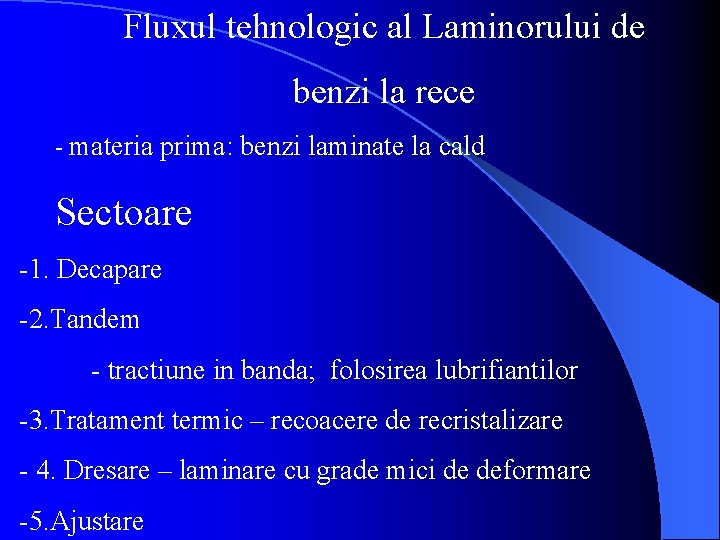

Fluxul tehnologic al Laminorului de benzi la rece - materia prima: benzi laminate la cald Sectoare -1. Decapare -2. Tandem - tractiune in banda; folosirea lubrifiantilor -3. Tratament termic – recoacere de recristalizare - 4. Dresare – laminare cu grade mici de deformare -5. Ajustare
COMPORTAREA LA AMBUTISARE A BENZILOR Pentru aprecierea capacitatii de ambutisare a benzilor subtiri se utilizeaza: -metode clasice- încercarea la TRACTIUNE care permite aprecierea proprietatilor mecanice -metode speciale – metoda ERICHSEN Indicele Erichsen – adancimea calotei , în mm, până la aparitia primei fisuri de 5 mm.

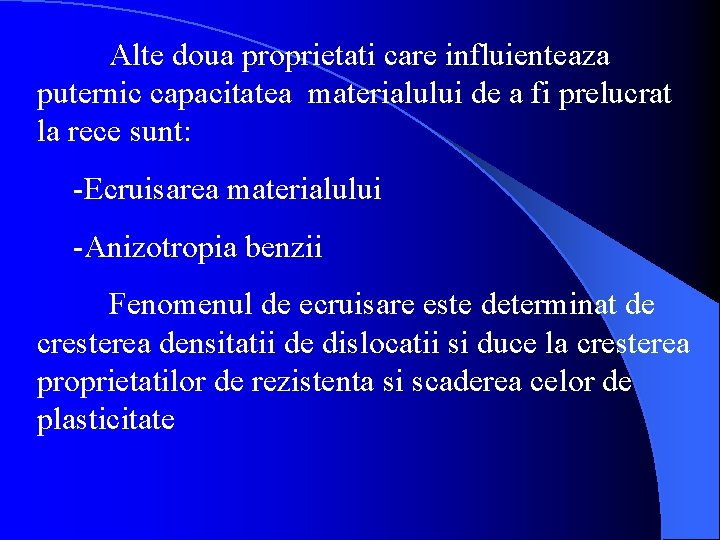

Alte doua proprietati care influienteaza puternic capacitatea materialului de a fi prelucrat la rece sunt: -Ecruisarea materialului -Anizotropia benzii Fenomenul de ecruisare este determinat de cresterea densitatii de dislocatii si duce la cresterea proprietatilor de rezistenta si scaderea celor de plasticitate
Rezultate experimentale Pentru studiul influentei tratamentului termic de recoacere de recristalizare asupra proprietatilor mecanice s-au folosit epruvete din otel marca A 4 cu dimensiunile: Latime B 0=20 mm Grosime h 0=0, 3 mm
Valorile impuse pentru aceasta marca de otel sunt: - rezistenta mecanica Rm= 270 -370 N/mm 2 - alungirea la rupere An=min 30 % - indicele Erichsen IE= min 8, 90 mm - coeficientul de anizotropie r=0, 80 - coeficientul de ecruisare n=0, 18
1. Studiul influentei temperaturii de tratament termic S-au folosit 3 temperaturi: 620 o. C, 670 o. C, 720 o. C, cu durata de mentinere de 1 ora. Pentru aprecierea comportării la deformare s-au efectuat următoarelor încercări: 1. Încercarea la tracţiune, pentru determinarea proprietatilor mecanice si a coeficientului de ecruisare n si de anizotropie r. 2. Încercarea la ambutisare prin metoda Erichsen.
Fig. 1 Influenta temperaturii de recoacere asupra proprietatilor mecanice
Fig. 2 Influenta temperaturii de recoacere asupra coeficientilor de ecruisare si anizotropie
Fig. 3 Influenta temperaturii de recoacere asupra indicelui Erichsen
2. Studiul influentei duratei de mentinere S-au folosit 3 durate de mentinere: 0, 5 h, 1, 5 h, la temperatura de 720 0 C. Fig. 4 Influenta duratei de mentinere asupra proprietatilor mecanice
Fig. 5 Influenta duratei de mentinere asupra coeficientilor de ecruisare si anizotropie
Fig. 6 Influenta duratei de mentinere asupra indicelui Erichsen
3. Analiza metalografica S-a realizat pe epruvete tratate la diferite temperaturi. S-a efectuat in cadrul Laboratorului LTG din Sidex. Microstructurile sunt prezentate in figurile 7, 8, 9.
T=620 0 C T=670 0 C T=720 0 C Marire X 100 Se observa ca la cresterea temperaturii cresc dimensiunile grauntilor metalografici, ceea ce explica scaderea proprietatilor de rezistenta
Observaţii şi concluzii 1. La cresterea temperaturii de tratament termic scad proprietatile de rezistenta si cresc cele de plasticitate. De asemenea, se imbunatatesc proprietatile de ambutisare exprimate prin coeficientii de ecruisare si de anizotropie precum si indicele Erichsen. 2. Temperatura de 620 o. C nu asigura obtinerea indicelui Erichsen de minim 8, 9 mm, valoare impusa de standard pentru aceasta marca de otel.
3. Temperatura optima de tratament termic poate fi considerata cea de 720 o. C, care asigura cel mai bun ansamblu de proprietati. 4. La cresterea duratei de mentinere scad proprietatile de rezistenta si cresc cele de plasticitate. Pentru aceasta grosime de banda este suficienta mentinerea de 0, 5 h. La mentineri mari rezistenta mecanica scade sub valorile impuse (Rm= 270 -370 N/mm 2)
5. Incercarile mecanice clasice nu ofera suficiente informatii despre comportarea la ambutisare. Sunt necesare si alte criterii care sa dea informatii sigure despre comportarea la ambutisare. Asemenea criterii sunt: • coeficientul de ecruisare • coeficientul de anizotropie Determinarile experimentale realizate in cadrul proiectului de diploma au scos in evidenta influenta regimului de tratament termic asupra comportarii la ambutisare a benzilor laminate la rece.
