Programmazione Concorrente e Distribuita Linguaggi e concorrenza PCD

Programmazione Concorrente e Distribuita Linguaggi e concorrenza PCD 2002/2003 Linguaggi e concorrenza. Esprimere la concorrenza

Programmazione Concorrente e Distribuita Bibliografia: § Ancillotti- Boari. Principi e Tecniche di Programmazione Concorrente. Utet Libreria § Ben-Ari. Principles of concurrent and distributed programming. Addison wesley (second edition) § Raynal. Distributed Algorithms and Protocols. Wiley & Sons § Lynch. Distributed Algorithms. Morgan Kaufman PCD 2006 -2007 Linguaggi e concorrenza 2

Programmazione Concorrente e Distribuita La programmazione concorrente nasce per gestire i Sistemi Concorrenti cioe’ sistemi in grado di supportare piu’ utenti (o programmi) contemporaneamente x Sistemi intrensecamente concorrenti • Sistemi Real Time • Sistemi operativi • Gestione di basi di dati x Applicazioni potenzialmente concorrenti • Uso di algoritmi paralleli per computazioni: – su grandi quantita’ di dati – con grande mole di calcolo – vincoli di tempo reale PCD 2006 -2007 Linguaggi e concorrenza 3

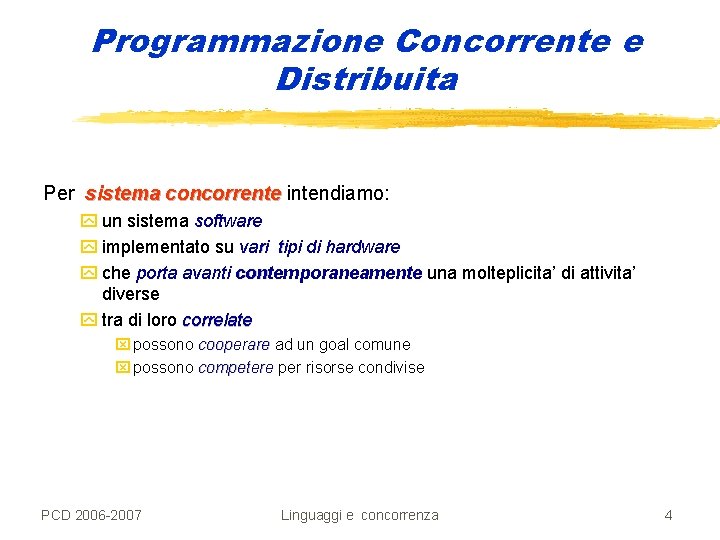

Programmazione Concorrente e Distribuita Per sistema concorrente intendiamo: y un sistema software y implementato su vari tipi di hardware y che porta avanti contemporaneamente una molteplicita’ di attivita’ diverse y tra di loro correlate x possono cooperare ad un goal comune x possono competere per risorse condivise PCD 2006 -2007 Linguaggi e concorrenza 4

Programmazione Concorrente e Distribuita Algoritmi, Programmi, Processi z Algoritmo: procedimento logico che deve essere seguito per risolvere un problema, solitamente specificato da una sequenza di passi che l’esecutore dell’algoritmo deve seguire; z Programma: descrizione dell’algoritmo mediante un opportuno formalismo (linguaggio di programmazione) che renda possibile l’esecuzione su un particolare elaboratore; z Processo: sequenza di eventi cui dà luogo l’elaboratore quando opera sotto il controllo di un particolare programma. PCD 2006 -2007 Linguaggi e concorrenza 5

Programmazione Concorrente e Distribuita Algoritmi, Programmi, Processi ATT! z Il programma è una unità statica z il processo è una unità dinamica z Se l’elaboratore e’ sequenziale => il processo è sequenziale: => la sequenza di eventi che costituisce il processo è totalmente ordinata => rappresentando il processo mediante il grafo orientato dei suoi eventi (grafo di precedenza) il grafo risulterà totalmente ordinato. PCD 2006 -2007 Linguaggi e concorrenza 9

Programmazione Concorrente e Distribuita Grafo di precedenza di un processo z nodi del grafo rappresentano i singoli eventi z archi del grafo rapprresentano le precedenze temporali z se il processo è sequenziale, il grafo sarà a ordinamento totale: cioè ogni nodo avrà un predecessore (eccetto il nodo iniziale) ed un successore (eccetto il nodo finale). PCD 2006 -2007 Linguaggi e concorrenza 10

Programmazione Concorrente e Distribuita PCD 2006 -2007 Linguaggi e concorrenza 11

Programmazione Concorrente e Distribuita Processi Concorrenti z L’ ordinamento totale del grafo è solo in parte dovuto alla natura del problema da risolvere, in parte è dovuto alla natura sequenziale del calcolatore. z La natura del problema cioè impone di fatto solo un ordinamento parziale tra gli eventi. PCD 2006 -2007 Linguaggi e concorrenza 12

Programmazione Concorrente e Distribuita z Grafo di precedenza ad ordinamento parziale PCD 2006 -2007 Linguaggi e concorrenza 13

Programmazione Concorrente e Distribuita PCD 2006 -2007 Linguaggi e concorrenza 14

Programmazione Concorrente e Distribuita PCD 2006 -2007 Linguaggi e concorrenza 15

Programmazione Concorrente e Distribuita Abbiamo visto che: alcuni problemi possono essere risolti mediante processi di calcolo non sequenziali cioè rappresentati da un grafo ad ordinamento parziale ß in questo caso il problema puo’ essere risolto da alcuni moduli sequenziali che lavorano in parallelo. ß Occorre quindi un elaboratore parallelo, parallelo in grado cioe’ di eseguire un numero arbitrario di operazioni contemporaneamente. ß Occorre quindi un linguaggio di programmazione con il quale poter descrivere questi algoritmi non sequenziali. Lo studio di questi linguaggi, dei loro compilatori e delle loro applicazioni prende il nome di Programmazione Concorrente PCD 2006 -2007 Linguaggi e concorrenza 16

Programmazione Concorrente e Distribuita Hardware Sist. Operativi Sist. Real Time Sist. Di Rete Software Di base Programmazione concorrente Sist. Distribuiti Linguaggi di Programm. PCD 2006 -2007 Linguaggi e concorrenza 17

Programmazione Concorrente e Distribuita Hardware per sistemi concorrenti uniprocessore Nuove architetture dataflow e macch. funzionali CPU unica + processori dedicati LAN Local internet Vector e Array processor PCD 2006 -2007 Multiprocessori Memoria condivisa Linguaggi e concorrenza Sistemi LAN/WAN 18

Programmazione Concorrente e Distribuita Architetture per sistemi concorrenti z SISD: Single instruction stream, single data stream Modello uniprocessore convenzionale (macchina di von Neumann) z SIMD: Single instruction stream, multiple data stream Piu’ processori che eseguono la stessa istruzione su dati diversi (array o vector instruction) z MIMD: Multiple instruction stream, multiple data stream Piu’ processori che eseguono istruzioni diverse; possiamo ulteriormente distinguere tra: x Sistemi multiprocessori con memoria comune x Sistemi a rete (senza memoria comune) PCD 2006 -2007 Linguaggi e concorrenza 19

Programmazione Concorrente e Distribuita La macchina su cui un programma concorrente deve andare in esecuzione deve quindi essere in grado di : y eseguire un certo numero n di processi sequenziali (n > 1) => la sua architettura deve essere quella di un multielaboratore y permettere ai processi di sincronizzarsi => deve fornire meccanismi primitivi di sincronizzazione e/o di comunicazione, comunicazione sfruttati dal compilatore per tradurre i costrutti linguistici di sincronizzazione fornite dal linguaggio ad alto livello. PCD 2006 -2007 Linguaggi e concorrenza 20

Programmazione Concorrente e Distribuita Un po’ di terminologia: z sistema parallelo: sistema in cui l’esecuzione dei programmi si sovrappone nel tempo (parallelismo reale ) z sistema concorrente: sistema in cui l’esecuzione dei programmi può (ma non necessariamente deve) sovrapporsi nel tempo (parallelismo apparente) La concorrenza è una forma di astrazione del parallelismo e permette di trattare in maniera uniforme varie situazioni: y Multitasking di sistemi mono –processori y Sistemi fortemente connessi (multiprocessori) y Sistemi di rete PCD 2006 -2007 Linguaggi e concorrenza 23

Programmazione Concorrente e Distribuita Concorrenza come “interleaving” di istruzioni atomiche Definizione: Un programma concorrente consiste di un insieme finito di processi sequenziali. I processi sono scritti usando un insieme finito di istruzioni atomiche L’esecuzione di un programma concorrente è ottenuta interfogliando in maniera arbitraria le istruzioni dei processi. Il risultato di questo interleaving viene detto computazione PCD 2006 -2007 Linguaggi e concorrenza 24

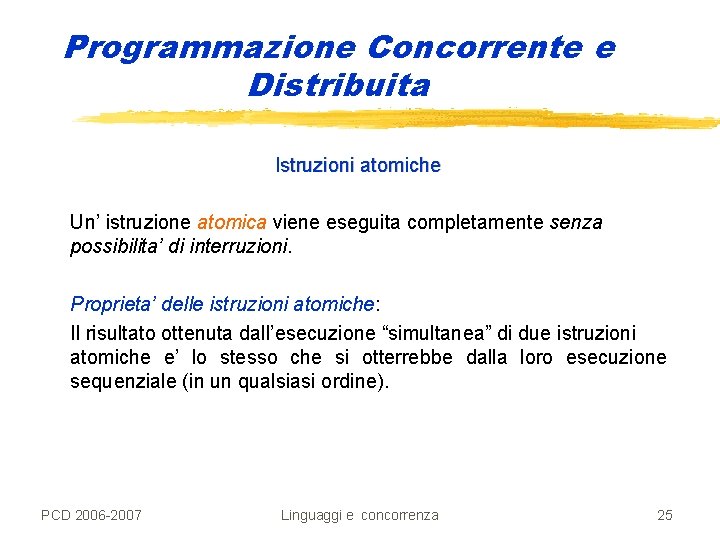

Programmazione Concorrente e Distribuita Istruzioni atomiche Un’ istruzione atomica viene eseguita completamente senza possibilita’ di interruzioni. Proprieta’ delle istruzioni atomiche: Il risultato ottenuta dall’esecuzione “simultanea” di due istruzioni atomiche e’ lo stesso che si otterrebbe dalla loro esecuzione sequenziale (in un qualsiasi ordine). PCD 2006 -2007 Linguaggi e concorrenza 25

Programmazione Concorrente e Distribuita Istruzioni atomiche E’ importante specificare con precisione quali siano le istruzioni atomiche. Es. lo statement di assegnazione e’ atomico: n : = 0 n : = n + 1 PCD 2006 -2007 n : = 0 n : = n + 1 temp : = n n: = temp +1 Linguaggi e concorrenza temp : = n n: = temp +1 26

Programmazione Concorrente e Distribuita Correttezza Nei programmi concorrenti alcune computazioni possono essere corrette altre no, ma le normali tecniche di debugging non funzionano poiche’ diverse esecuzioni dello stesso programma possono dare risultati diversi!!. Ci sono due tipi di proprieta’ di correttezza: z Proprieta’ di “safety”: safety La proprieta’ P deve sempre essere vera (P e’ vera in ogni stato della computazione) z Proprieta’ di “liveness”: liveness La proprieta’ P prima o poi sara’ vera (in ogni computazione esiste uno stato in cui P e’ vera) PCD 2006 -2007 Linguaggi e concorrenza 27

Programmazione Concorrente e Distribuita Fairness Ogni possibile interleaving di iststruzioni e’ considerato essere una computazione di un programma concorrente, pero’ questo comporta che in alcune computazioni ci siano statement che non sono mai eseguiti. La proprieta’ di “fairness” esclude queste computazioni. Proprieta’ di “fairness”: fairness una computazione e’ fair se per ogni suo stato e’ vero che uno statement sempre abilitato, abilitato prima o poi sara’ eseguito n : = 0 flag : = false while flag = false n : = n + 1 PCD 2006 -2007 flag : = true Linguaggi e concorrenza 28

Programmazione Concorrente e Distribuita z Le interazioni tra i processi possono essere classificate: y cooperazione: cooperazione interazione prevedibile e desiderata (sincronizzazione diretta o esplicita) x scambio di segnali temporali x scambio di informazione y competizione: competizione interazione prevedibile e non desiderata, ma necessaria (sincronizzazione indiretta o implicita) x mutua esclusione PCD 2006 -2007 Linguaggi e concorrenza 29

Programmazione Concorrente e Distribuita Programma sorgente scritto nel linguaggio L Compilatore Programma tradotto nel linguaggio oggetto per la macchina M Compilazione di programmi concorrenti PCD 2006 -2007 Linguaggi e concorrenza 30

PCD Architettura di una macchina concorrente La macchina concorrente M in realta’ e’ una macchina virtuale o astratta aventi la caratteristiche funzionali desiderate, ma realizzata con tecniche software, basandosi su una macchina fisica M’ molto piu’ semplice. In particolare M’: y puo’ avere un numero molto inferiore di processori (anche uno solo) y puo’ essere priva di primitive di sincronizzazione/comunicazione: queste saranno data da uno strato di software che funzionalmente rappresenta il nucleo (kernel) del SO e che viene chiamato supporto run time del compilatore del linguaggio concorrente. Un nucleo fornisce sempre due meccanismi basilari: y meccanismo di multiprogrammazione y meccanismo di sincronizzazione/comunicazione PCD 2006 -2007 Linguaggi e concorrenza 31

PCD Architettura di una macchina concorrente Macchina virtuale e macchina fisica PCD 2006 -2007 Linguaggi e concorrenza 32

PCD Architettura di una macchina concorrente Due diverse organizzazioni logiche: z gli elaboratori sono collegati ad una unica memoria comune (modello a memoria comune) comune z gli elaboratori sono collegati da una sottorete di comunicazione, ma non condividono memoria (modello a rete) rete PCD 2006 -2007 Linguaggi e concorrenza 33

Programmazione concorrente e distribuita Esprimere la concorrenza z In un linguaggio per la concorrenza occorrono costrutti linguistici per: ydichiarare, creare, attivare, terminare processi sequenziali che lavorino in parallelo; ypermettere l’interazione (comunicazione e sincronizzazione) tra processi concorrenti. PCD 2006 -2007 Linguaggi e concorrenza 35

Programmazione concorrente e distribuita Esprimere la concorrenza z Costrutti linguistici per la concorrenza: y. Coroutines y. Processi x. Fork/ Join x. Cobegin/Coend x. Task PCD 2006 -2007 Linguaggi e concorrenza 36

Programmazione concorrente e distribuita Esprimere la concorrenza z Coroutines ycostrutto presente nei linguaggi Simula (68), BLISS, Modula, ec. . yutile per simulare l’elaborazione non sequenziale in ambiente monoprocessore ymeccanismo di passaggio di controllo simile al go to yrealizza un trasferimento di controllo non locale, cioè tra contesti diversi PCD 2006 -2007 Linguaggi e concorrenza 37

Programmazione concorrente e distribuita Esprimere la concorrenza z La coroutine è costituita da: yun insieme di dati locali yinsieme di istruzioni (body) z Nel body ci può essere l’istruzione : resume X y X è il nome della coroutine chiamata y l’esecuzione della resume X trasferisce il controllo dalla coroutine chiamante alla coroutine X, previo salvataggio di contesto; y X viene attivata a partire dall’inizio (se è la prima volta che viene chiamata) oppure a partire dall’istruzione successiva all’ultimo resume da lei eseguito PCD 2006 -2007 Linguaggi e concorrenza 42

Programmazione concorrente e distribuita Esprimere la concorrenza Coroutine X <dich. dati locali> Coroutine Y <dich. dati locali> Coroutine Z <dich. dati locali> begin …. …. resume Y …. …. …. begin …. resume Z …. resume X …. …. begin …. …. resume Y …. …. end end PCD 2006 -2007 Linguaggi e concorrenza 43

Programmazione concorrente e distribuita Esprimere la concorrenza z Oltre all’istruzione resume, occorrono altre istruzioni per: ycreare: co-id: = co-create (name, start-address, stack-size) ycancellare: kill (co-id) ychiamare: call (co-id) ysospendere: suspend una coroutine PCD 2006 -2007 Linguaggi e concorrenza 44

Programmazione concorrente e distribuita Esprimere la concorrenza z Caratteristiche delle coroutines: yin ogni istante una sola coroutine è attiva yl’ordine di esecuzione è controllato dal programmatore ysono utili per specificare particolari strategie di esecuzione in ambiente monoprocessore ynon sono adatte per programmare algoritmi concorrenti per ambienti multiprocessore PCD 2006 -2007 Linguaggi e concorrenza 45

Programmazione Concorrente e Distribuita 1 programma 1 processo Sistema runtime del linguaggio Codice per una procedura Codice per gestire procedure separate Supporto runtime Gestione dello stack e dello heap Kernel del SO Linguaggio di programmazione sequenziale: attività diverse nel codice utente PCD 2006 -2007 Linguaggi e concorrenza 46

Programmazione Concorrente e Distribuita 1 programma 1 processo Codice coroutine Codice creazione e gestione coroutine Sistema runtime del linguaggio sistema runtime Kernel del SO Linguaggio di programmazione sequenziale: attività diverse nel codice utente PCD 2006 -2007 Linguaggi e concorrenza 47

Programmazione concorrente e distribuita Esprimere la concorrenza Codice di una coroutine Codice per la creazione di coroutine e per il passaggio di controllo Sistema runtime Gestione della memoria heap PCD 2006 -2007 Uno stack ed un blocco di controllo per ciascuna coroutine Supporto per la creazione e il trasferimento di controllo: co-create kill call suspend resume Linguaggi e concorrenza 48

Programmazione concorrente e distribuita Esprimere la concorrenza z Consideriamo i seguenti problemi: y Un file server per una rete gira su una macchina dedicata. Riceve richieste dai clienti e lavora a più richieste contemporaneamente. y Un SO controlla un certo numero di periferici e l’insieme delle routine di gestione. y Il sistema computerizzato di un impianto chimico periodicamente preleva ed esamina dati da sensori e gestisce le situazioni critiche y Un sistema multiprocessre è utlizzato per ricerche parallele su grandi quantità di dati. PCD 2006 -2007 Linguaggi e concorrenza 49

Programmazione concorrente e distribuita Esprimere la concorrenza Il file server. Una possibile implementazione di questo problema con le coroutines si può ottenere creando una coroutine per ogni cliente del file server. Il server, in un loop, decide quale coroutine servire, il codice delle coroutine termina con una suspend. Questa soluzione va bene se il SO offre dell system call non bloccanti e se non è necessaria una risposta immediata agli eventi. Coroutine A Main suspend Call A Call B Coroutine B suspend PCD 2006 -2007 Linguaggi e concorrenza 50

Programmazione concorrente e distribuita Esprimere la concorrenza Controllo Periferici. Una possibile implementazione di questo problema con le coroutines si può ottenere creando una coroutine per ogni periferico. Il main è costituito da un polling loop in cui le routine dei periferici sono chiamate l’una dopo l’altra in un ordine prefissato. Questa soluzione va bene se non ci sono tempi critici di risposta ai devices. z Altri Problemi Il problema del controllo computerizzato di un impianto chimico non si può realizzare per problemi di tempo reale, reale mentre quello dell’elaborazione parallela per mancanza di parallelismo effettivo! effettivo PCD 2006 -2007 Linguaggi e concorrenza 51

Programmazione Concorrente e Distribuita 1 programma 1 processo più processi Codice per un processo . . . Codice per un processo Codice per gestire la creazione di processi e il passaggio di controllo Sistema runtime del linguaggio Kernel del SO Supporto runtime heap Gestione dei processi Supporto per la creazione e lo scheduling dei processi Linguaggio di programmazione concorrente: processi gestiti dal linguaggio PCD 2006 -2007 Linguaggi e concorrenza 52

Programmazione concorrente e distribuita Esprimere la concorrenza Specifica, creazione e cancellazione di processi. Fork/Join Espressione linguistica proposta da Conway [63], Dennis[66]: L’istruzione fork ha un comportamento analogo ad una chiamata di procedura (call), ma il programma chiamante prosegue assieme al programma chiamato: A: B: X: fork X <istruzione successiva alla fork> A B X <prima istruzione procedura invocata fork> PCD 2006 -2007 Linguaggi e concorrenza 53

Programmazione concorrente e distribuita Esprimere la concorrenza Specifica, creazione e cancellazione di processi. Fork/Join per congiungere più flussi di controllo si usa l’istruzione join: var cont: integer : join cont l’istruzione join in forma indivisibile esegue queste azioni; cont : = cont -1 if cont = 0 then <terminazione del processo> PCD 2006 -2007 Linguaggi e concorrenza 54

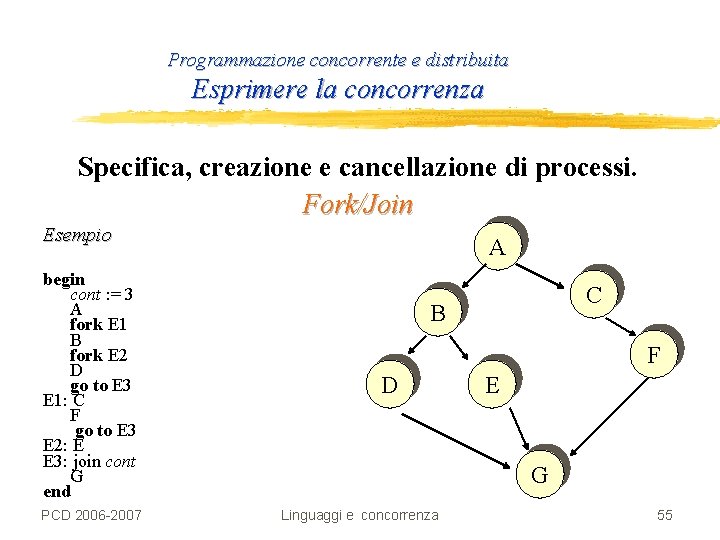

Programmazione concorrente e distribuita Esprimere la concorrenza Specifica, creazione e cancellazione di processi. Fork/Join Esempio begin cont : = 3 A fork E 1 B fork E 2 D go to E 3 E 1: C F go to E 3 E 2: E E 3: join cont G end PCD 2006 -2007 A C B F D E G Linguaggi e concorrenza 55

Programmazione concorrente e distribuita Esprimere la concorrenza Specifica, creazione e cancellazione di processi. Fork/Join Alternativa al join contatore: z la fork restituisce un valore z tale valore è utilizzato per specificare lóperando della join X P: = fork X begin join P end join P PCD 2006 -2007 Linguaggi e concorrenza 56

Programmazione concorrente e distribuita Esprimere la concorrenza var P 1, P 2: process procedure E 1 begin C F end procedure E 2 begin E end begin end A P 1 : =fork E 1 B P 2: =fork E 2 D join P 1 join P 2 G PCD 2006 -2007 Linguaggi e concorrenza 57
