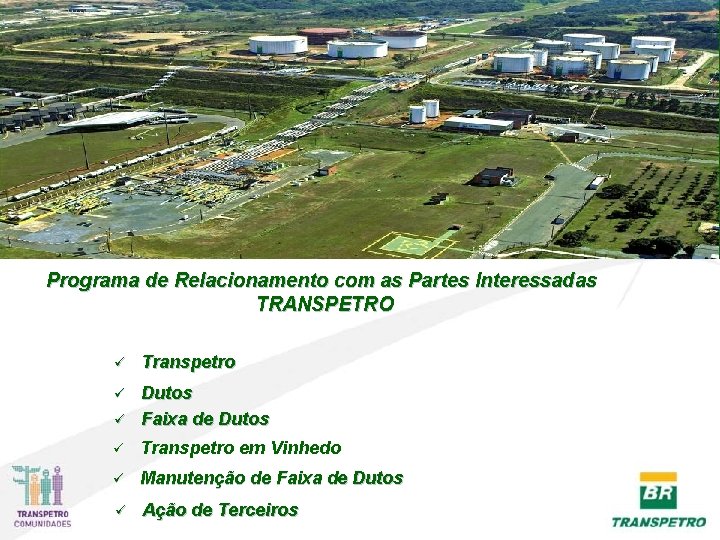

Programa de Relacionamento com as Partes Interessadas TRANSPETRO ü Transpetro ü ü Dutos Faixa de Dutos ü Transpetro em Vinhedo ü Manutenção de Faixa de Dutos ü Ação de Terceiros

TRANSPETRO - Petrobras Transportes S. A üSubsidiária integral da Petrobras - criada em 12 de junho de 1998 - LEI Nº 9478, Art. 65. üOpera no país com mais de 14 mil km de oleodutos e gasodutos, 48 terminais e 53 navios-petroleiros. üPrincipais clientes: Petrobras, distribuidoras de combustível e indústria petroquímica. MISSÃO “Atuar de forma segura, rentável e integrada, com responsabilidade social e ambiental, no transporte e armazenamento de petróleo, derivados, gás, petroquímicos e renováveis. ”

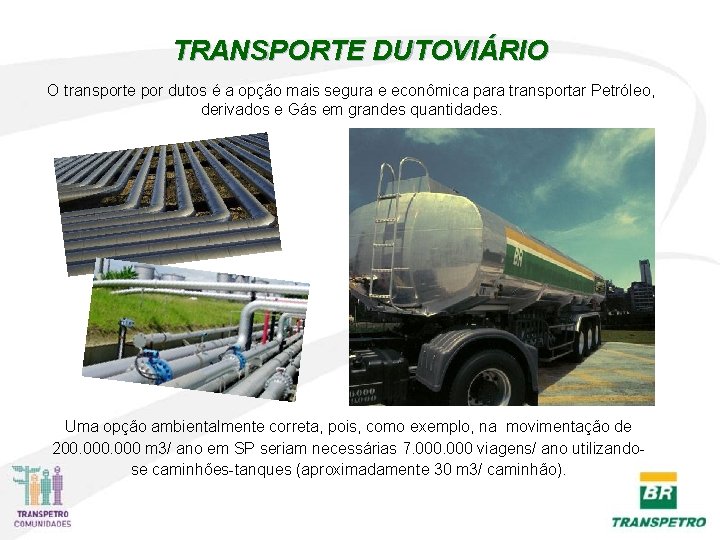

TRANSPORTE DUTOVIÁRIO O transporte por dutos é a opção mais segura e econômica para transportar Petróleo, derivados e Gás em grandes quantidades. Uma opção ambientalmente correta, pois, como exemplo, na movimentação de 200. 000 m 3/ ano em SP seriam necessárias 7. 000 viagens/ ano utilizandose caminhões-tanques (aproximadamente 30 m 3/ caminhão).

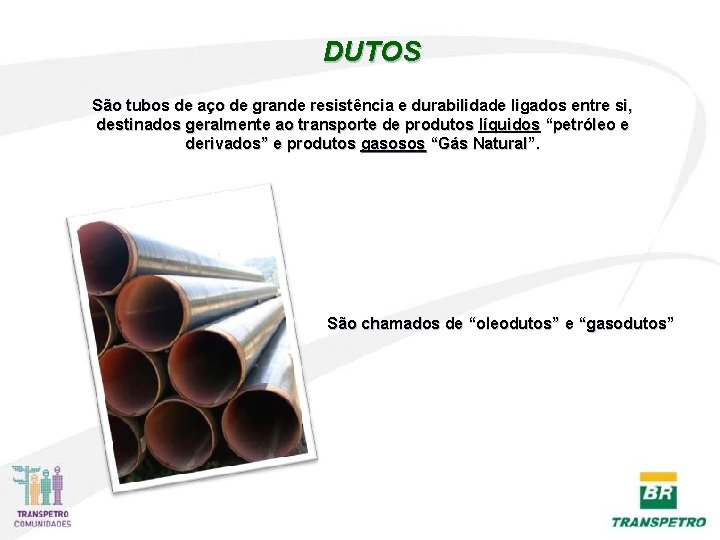

DUTOS São tubos de aço de grande resistência e durabilidade ligados entre si, destinados geralmente ao transporte de produtos líquidos “petróleo e derivados” e produtos gasosos “Gás Natural”. São chamados de “oleodutos” e “gasodutos”

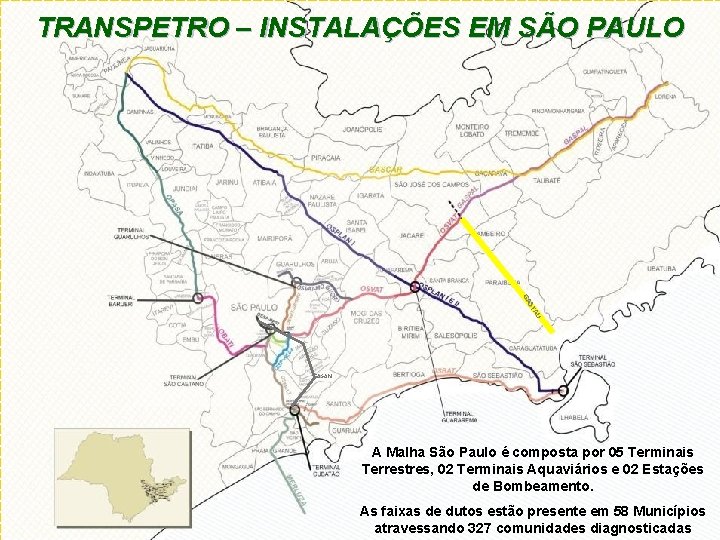

TRANSPETRO – INSTALAÇÕES EM SÃO PAULO AU ST GA GASAN A Malha São Paulo é composta por 05 Terminais Terrestres, 02 Terminais Aquaviários e 02 Estações de Bombeamento. As faixas de dutos estão presente em 58 Municípios atravessando 327 comunidades diagnosticadas

TRANSPETRO EM VINHEDO OPASA

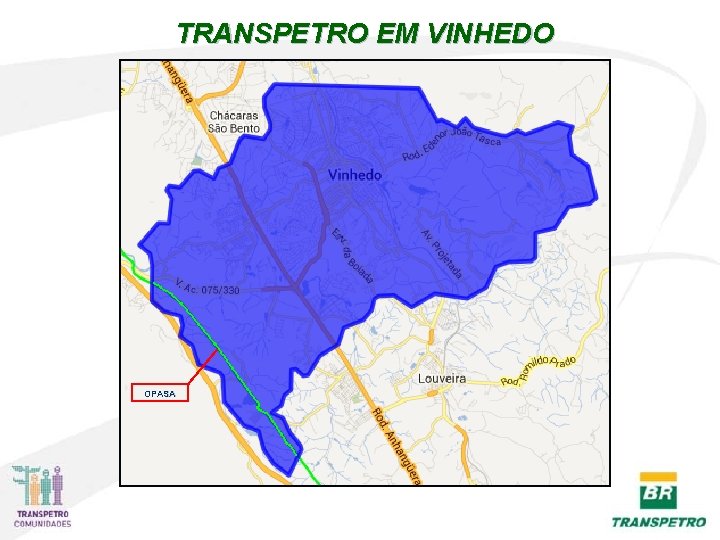

TRANSPETRO EM VINHEDO Está instalada no Município de Vinhedo a faixa de dutos Terminal Barueri ü OPASA Origem - destino: REPLAN (Refinaria de Paulínia) - Terminal de Barueri; Extensão total: 100 km - 03 dutos + fibra ótica; Extensão em Vinhedo: 7. 650 metros; Produtos: Claros (diesel, gasolina, nafta, etanol e GLP) Escuros (óleo combustível).

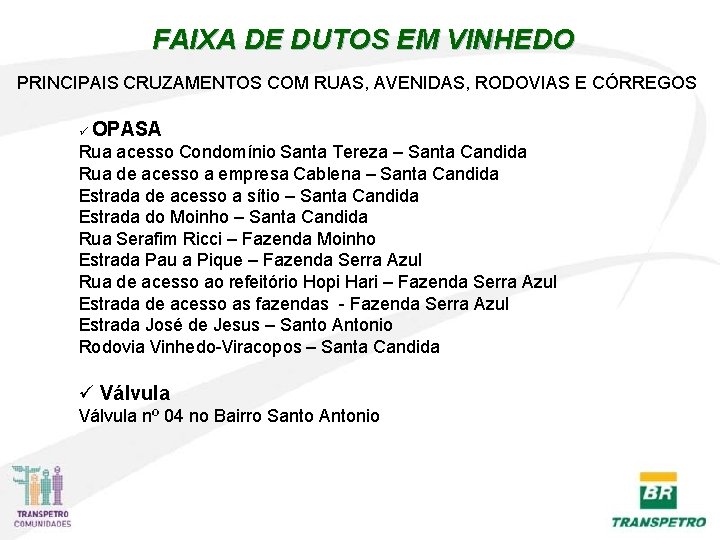

FAIXA DE DUTOS EM VINHEDO PRINCIPAIS CRUZAMENTOS COM RUAS, AVENIDAS, RODOVIAS E CÓRREGOS ü OPASA Rua acesso Condomínio Santa Tereza – Santa Candida Rua de acesso a empresa Cablena – Santa Candida Estrada de acesso a sítio – Santa Candida Estrada do Moinho – Santa Candida Rua Serafim Ricci – Fazenda Moinho Estrada Pau a Pique – Fazenda Serra Azul Rua de acesso ao refeitório Hopi Hari – Fazenda Serra Azul Estrada de acesso as fazendas - Fazenda Serra Azul Estrada José de Jesus – Santo Antonio Rodovia Vinhedo-Viracopos – Santa Candida ü Válvula nº 04 no Bairro Santo Antonio

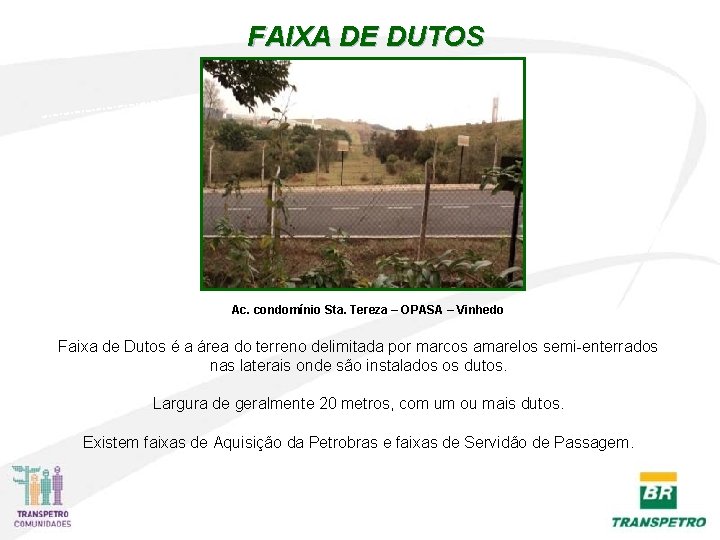

FAIXA DE DUTOS Ac. condomínio Sta. Tereza – OPASA – Vinhedo Faixa de Dutos é a área do terreno delimitada por marcos amarelos semi-enterrados nas laterais onde são instalados os dutos. Largura de geralmente 20 metros, com um ou mais dutos. Existem faixas de Aquisição da Petrobras e faixas de Servidão de Passagem.

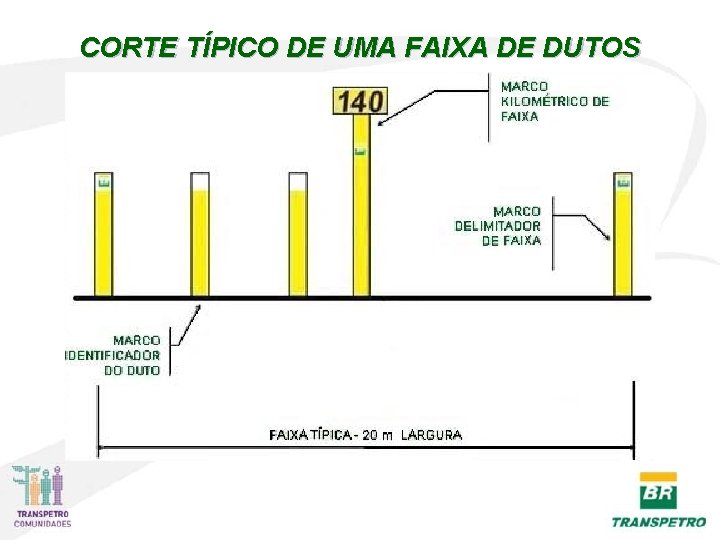

CORTE TÍPICO DE UMA FAIXA DE DUTOS

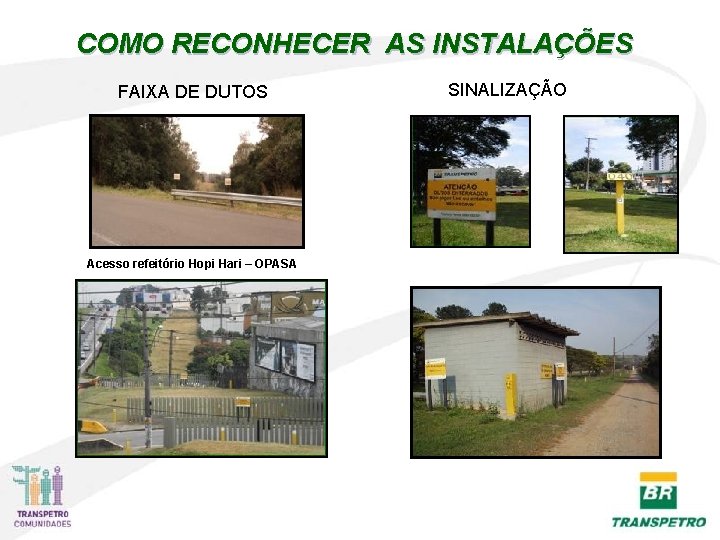

COMO RECONHECER AS INSTALAÇÕES FAIXA DE DUTOS Acesso refeitório Hopi Hari – OPASA SINALIZAÇÃO

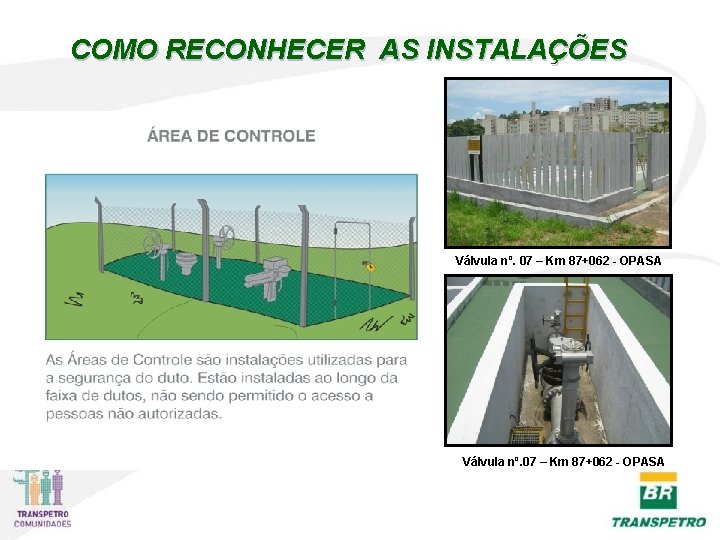

COMO RECONHECER AS INSTALAÇÕES Válvula nº. 07 – Km 87+062 - OPASA

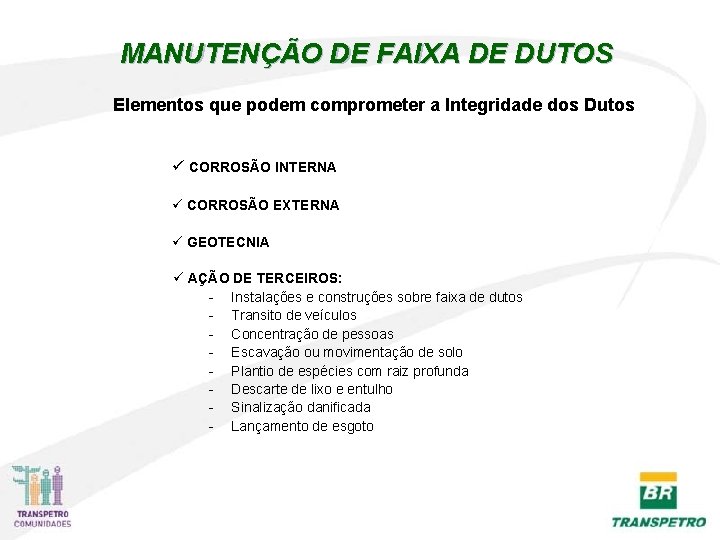

MANUTENÇÃO DE FAIXA DE DUTOS Elementos que podem comprometer a Integridade dos Dutos ü CORROSÃO INTERNA ü CORROSÃO EXTERNA ü GEOTECNIA ü AÇÃO DE TERCEIROS: - Instalações e construções sobre faixa de dutos - Transito de veículos - Concentração de pessoas - Escavação ou movimentação de solo - Plantio de espécies com raiz profunda - Descarte de lixo e entulho - Sinalização danificada - Lançamento de esgoto

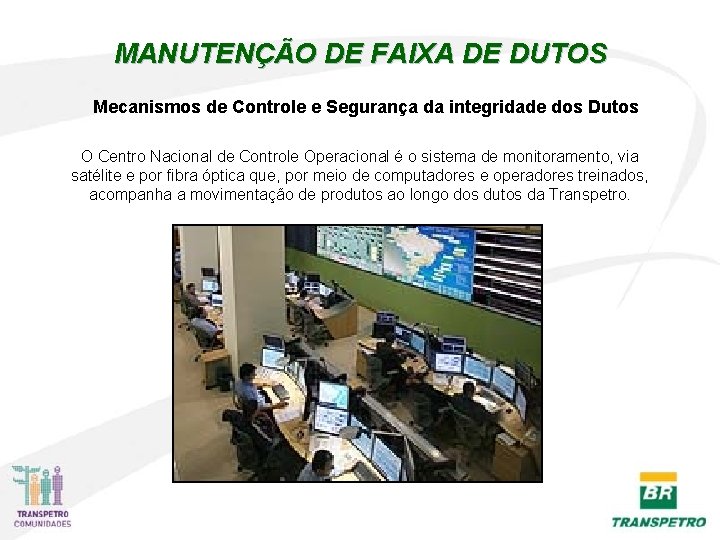

MANUTENÇÃO DE FAIXA DE DUTOS Mecanismos de Controle e Segurança da integridade dos Dutos O Centro Nacional de Controle Operacional é o sistema de monitoramento, via satélite e por fibra óptica que, por meio de computadores e operadores treinados, acompanha a movimentação de produtos ao longo dos dutos da Transpetro.

MANUTENÇÃO DE FAIXA DE DUTOS Mecanismos de Controle e Segurança que visam a Integridade dos Dutos Inspeção Interna - Passagem de PIG Obras Geotécnicas

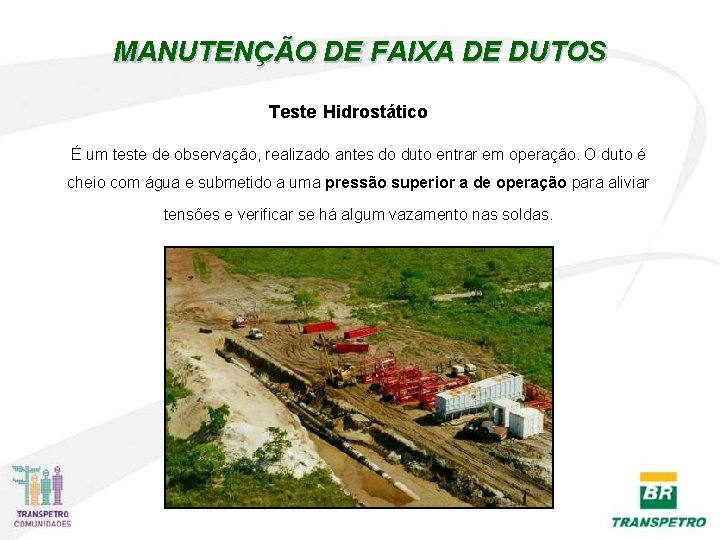

MANUTENÇÃO DE FAIXA DE DUTOS Teste Hidrostático É um teste de observação, realizado antes do duto entrar em operação. O duto é cheio com água e submetido a uma pressão superior a de operação para aliviar tensões e verificar se há algum vazamento nas soldas.

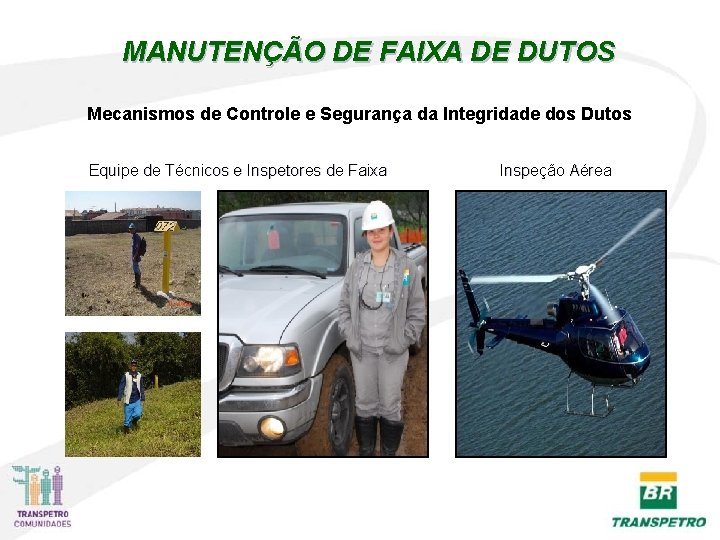

MANUTENÇÃO DE FAIXA DE DUTOS Mecanismos de Controle e Segurança da Integridade dos Dutos Equipe de Técnicos e Inspetores de Faixa Inspeção Aérea

MANUTENÇÃO DE FAIXA DE DUTOS Mecanismos de Controle e Segurança da Integridade dos Dutos Relacionamento com as Partes Interessadas Atendimento a Protocolo Ouvidoria Geral Visita a Proprietários Rurais Visita a morador em Atendimento a Registro do Telefone Verde Visita a moradores lindeiros porta a porta Reuniões com a Comunidade Articulações para implantação de Projetos Sociais Treinamento da Força de Trabalho Reunião com representantes de Concessionárias e outros Interferentes

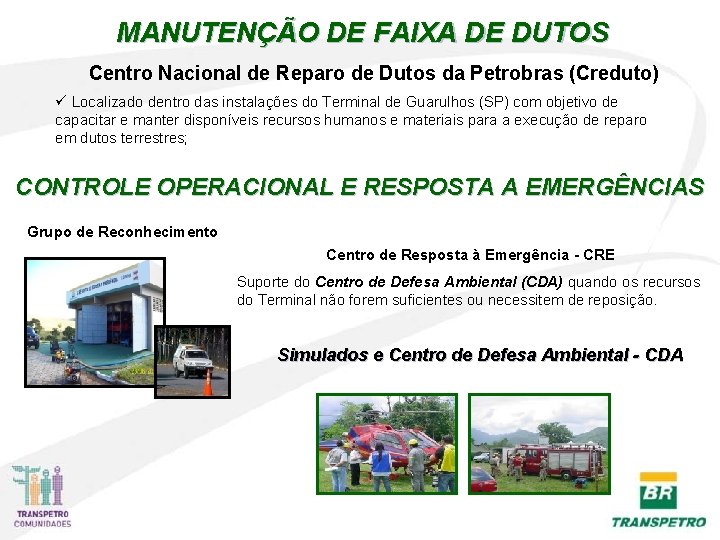

MANUTENÇÃO DE FAIXA DE DUTOS Centro Nacional de Reparo de Dutos da Petrobras (Creduto) ü Localizado dentro das instalações do Terminal de Guarulhos (SP) com objetivo de capacitar e manter disponíveis recursos humanos e materiais para a execução de reparo em dutos terrestres; CONTROLE OPERACIONAL E RESPOSTA A EMERGÊNCIAS Grupo de Reconhecimento Centro de Resposta à Emergência - CRE Suporte do Centro de Defesa Ambiental (CDA) quando os recursos do Terminal não forem suficientes ou necessitem de reposição. Simulados e Centro de Defesa Ambiental - CDA

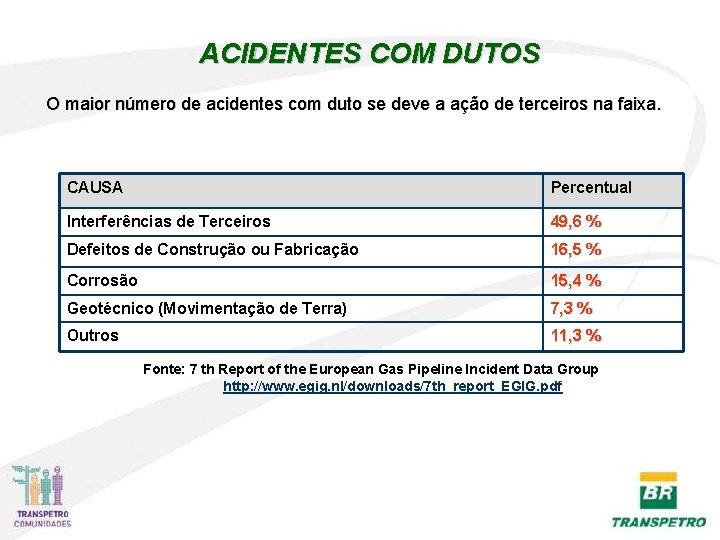

ACIDENTES COM DUTOS O maior número de acidentes com duto se deve a ação de terceiros na faixa. CAUSA Percentual Interferências de Terceiros 49, 6 % Defeitos de Construção ou Fabricação 16, 5 % Corrosão 15, 4 % Geotécnico (Movimentação de Terra) 7, 3 % Outros 11, 3 % Fonte: 7 th Report of the European Gas Pipeline Incident Data Group http: //www. egig. nl/downloads/7 th_report_EGIG. pdf

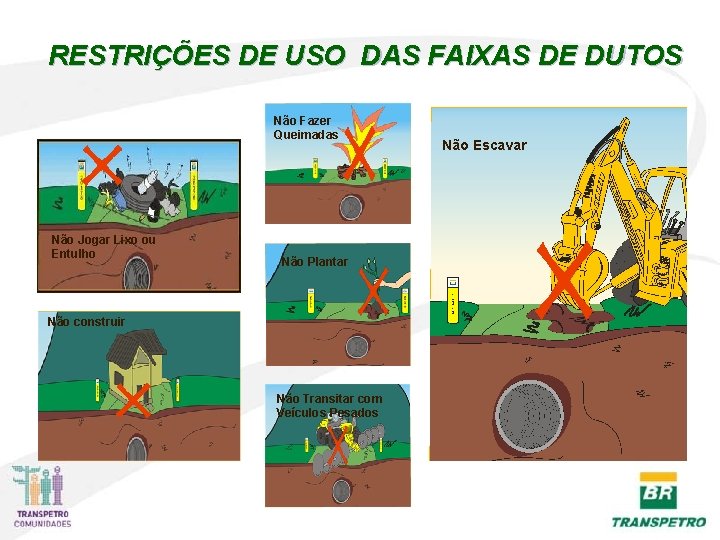

RESTRIÇÕES DE USO DAS FAIXAS DE DUTOS Não Fazer Queimadas Não Jogar Lixo ou Entulho Não Plantar Não construir Não Transitar com Veículos Pesados Não Escavar

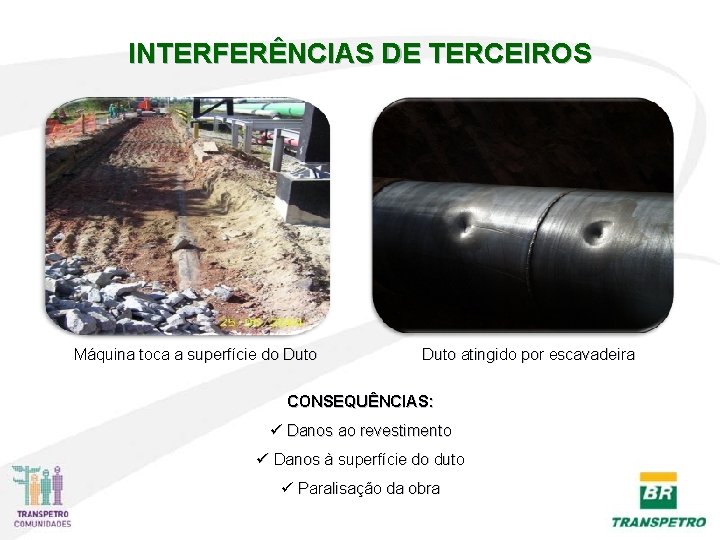

INTERFERÊNCIAS DE TERCEIROS Máquina toca a superfície do Duto atingido por escavadeira CONSEQUÊNCIAS: ü Danos ao revestimento ü Danos à superfície do duto ü Paralisação da obra

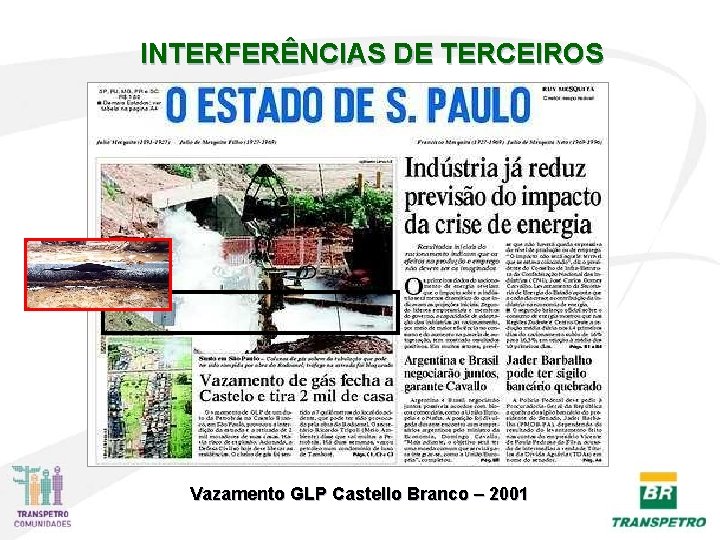

INTERFERÊNCIAS DE TERCEIROS Vazamento GLP Castello Branco – 2001

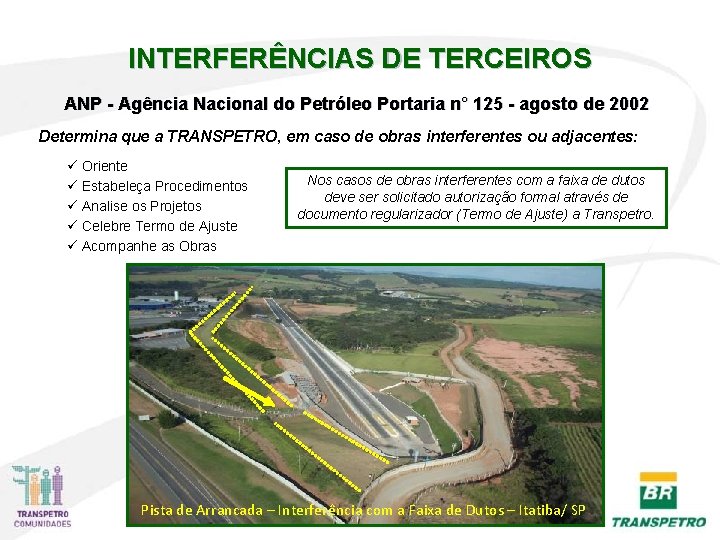

INTERFERÊNCIAS DE TERCEIROS ANP - Agência Nacional do Petróleo Portaria n° 125 - agosto de 2002 Determina que a TRANSPETRO, em caso de obras interferentes ou adjacentes: ü Oriente ü Estabeleça Procedimentos ü Analise os Projetos ü Celebre Termo de Ajuste ü Acompanhe as Obras Nos casos de obras interferentes com a faixa de dutos deve ser solicitado autorização formal através de documento regularizador (Termo de Ajuste) a Transpetro. Pista de Arrancada – Interferência com a Faixa de Dutos – Itatiba/ SP

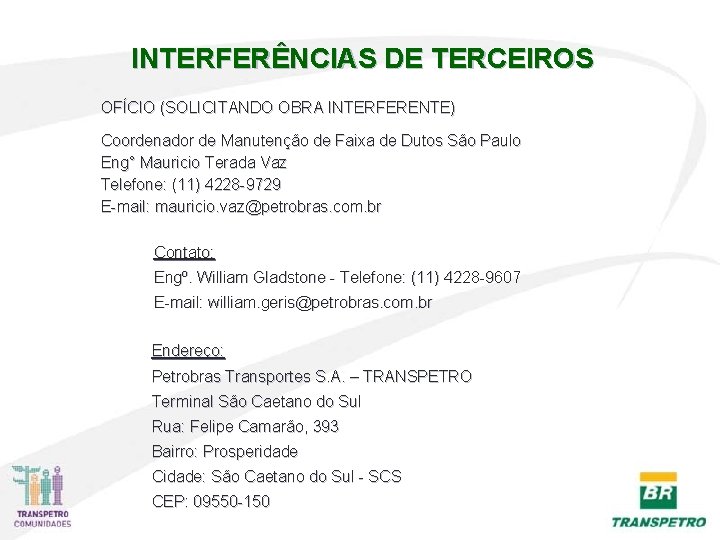

INTERFERÊNCIAS DE TERCEIROS OFÍCIO (SOLICITANDO OBRA INTERFERENTE) Coordenador de Manutenção de Faixa de Dutos São Paulo Eng° Mauricio Terada Vaz Telefone: (11) 4228 -9729 E-mail: mauricio. vaz@petrobras. com. br Contato: Engº. William Gladstone - Telefone: (11) 4228 -9607 E-mail: william. geris@petrobras. com. br Endereço: Petrobras Transportes S. A. – TRANSPETRO Terminal São Caetano do Sul Rua: Felipe Camarão, 393 Bairro: Prosperidade Cidade: São Caetano do Sul - SCS CEP: 09550 -150

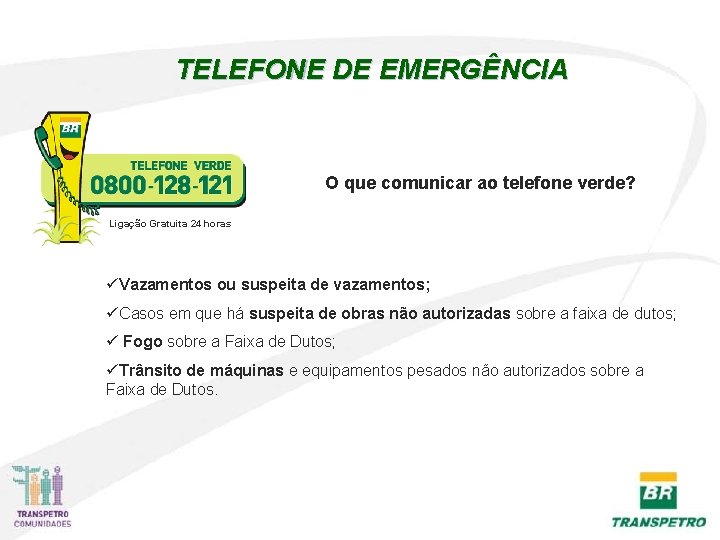

TELEFONE DE EMERGÊNCIA O que comunicar ao telefone verde? Ligação Gratuita 24 horas üVazamentos ou suspeita de vazamentos; üCasos em que há suspeita de obras não autorizadas sobre a faixa de dutos; ü Fogo sobre a Faixa de Dutos; üTrânsito de máquinas e equipamentos pesados não autorizados sobre a Faixa de Dutos.
