Progettazione logica Dato lo schema ER in figura

Progettazione logica Dato lo schema ER in figura, in cui gli attributi di entita’ e relazioni sono collocati accanto alla entita’ o alla relazione e gli identificatori sono sottolineati, tradurlo dapprima in un nuovo schema in cui siano eliminate tutte le strutture non direttamente traducibili in uno schema relazionale. A tale proposito, si assuma che la grande maggioranza delle operazioni sullo schema acceda o alla entita’ E 2, o alla E 3, e solo pochissime accedano alla entita’ E 1. Tradurlo poi nel modello relazionale, assumendo che la grande maggioranza delle istanze di E 6 ed E 7 non siano collegate tramite la relazione E 67 A 11 A 12 A 13 A 145 (1, n) E 1 (1, n) R 145 A 41 A 42 E 4 A 51 A 52 (1, n) (1, 1) A 21 A 32 E 3 E 5 R 58 (1, n) R 56 E 8 (1, n) A 71 A 72 (0, 1) E 7 (0, 1) R 67 E 6 A 61 A 62 A 81 A 82

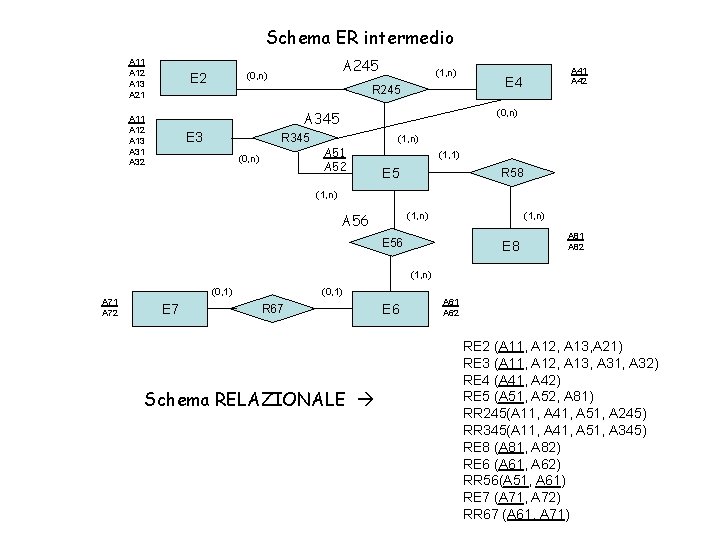

Schema ER intermedio A 11 A 12 A 13 A 21 A 245 (0, n) E 2 (1, n) R 245 (0, n) A 345 A 11 A 12 A 13 A 31 A 32 E 3 R 345 (0, n) A 41 A 42 E 4 A 51 A 52 (1, n) (1, 1) E 5 R 58 (1, n) A 56 (1, n) E 56 E 8 A 81 A 82 (1, n) A 71 A 72 (0, 1) E 7 (0, 1) R 67 Schema RELAZIONALE E 6 A 61 A 62 RE 2 (A 11, A 12, A 13, A 21) RE 3 (A 11, A 12, A 13, A 31, A 32) RE 4 (A 41, A 42) RE 5 (A 51, A 52, A 81) RR 245(A 11, A 41, A 51, A 245) RR 345(A 11, A 41, A 51, A 345) RE 8 (A 81, A 82) RE 6 (A 61, A 62) RR 56(A 51, A 61) RE 7 (A 71, A 72) RR 67 (A 61, A 71)
