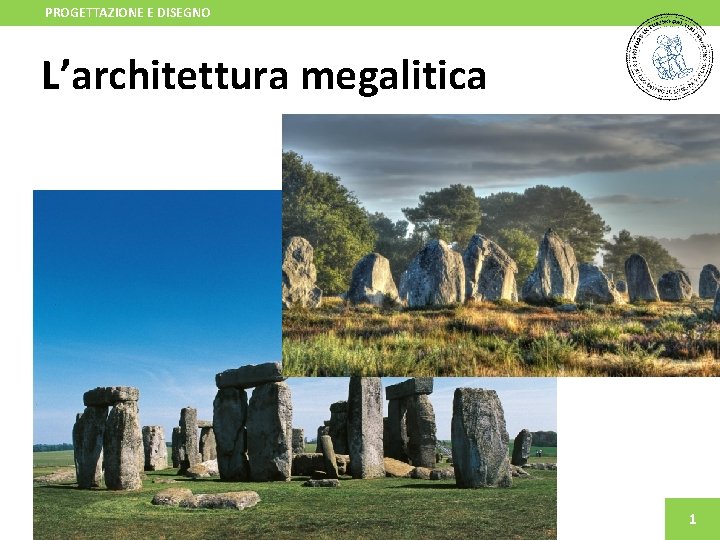

PROGETTAZIONE E DISEGNO L’architettura megalitica 1

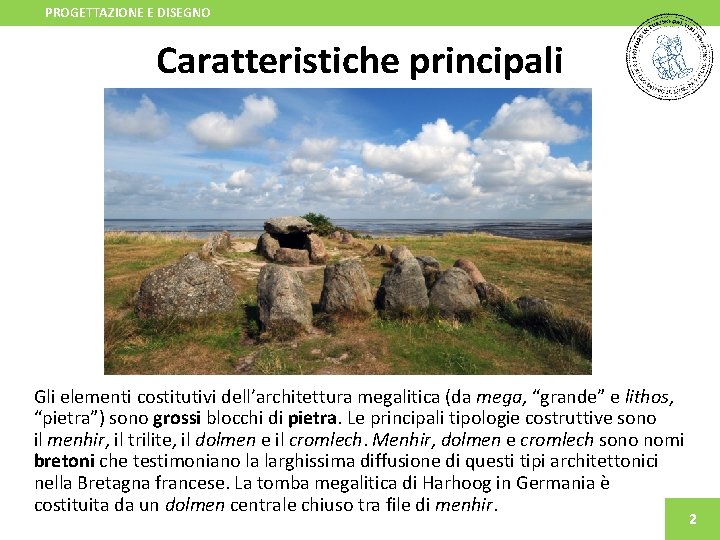

PROGETTAZIONE E DISEGNO Caratteristiche principali Gli elementi costitutivi dell’architettura megalitica (da mega, “grande” e lithos, “pietra”) sono grossi blocchi di pietra. Le principali tipologie costruttive sono il menhir, il trilite, il dolmen e il cromlech. Menhir, dolmen e cromlech sono nomi bretoni che testimoniano la larghissima diffusione di questi tipi architettonici nella Bretagna francese. La tomba megalitica di Harhoog in Germania è costituita da un dolmen centrale chiuso tra file di menhir. 2

PROGETTAZIONE E DISEGNO Trilite Il trilite è la struttura architettonica primigenia, la stessa che caratterizzava gli ingressi delle capanne dei villaggi palafitticoli. Come dice il nome, il trilite si compone di tre monoliti: due in posizione verticale, che costituiscono gli elementi montanti, i piedritti; uno in posizione orizzontale, l’architrave. 3

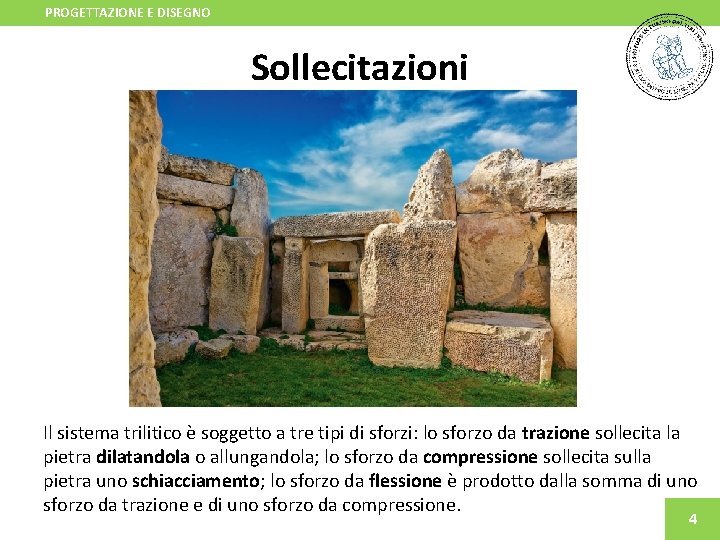

PROGETTAZIONE E DISEGNO Sollecitazioni Il sistema trilitico è soggetto a tre tipi di sforzi: lo sforzo da trazione sollecita la pietra dilatandola o allungandola; lo sforzo da compressione sollecita sulla pietra uno schiacciamento; lo sforzo da flessione è prodotto dalla somma di uno sforzo da trazione e di uno sforzo da compressione. 4

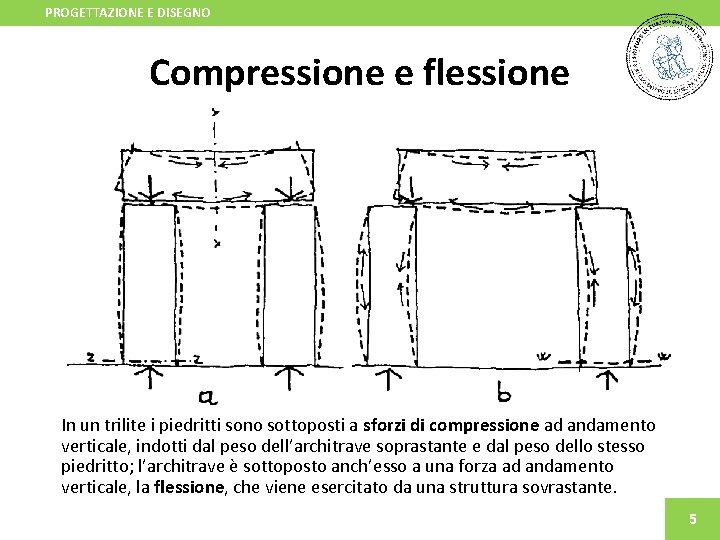

PROGETTAZIONE E DISEGNO Compressione e flessione In un trilite i piedritti sono sottoposti a sforzi di compressione ad andamento verticale, indotti dal peso dell’architrave soprastante e dal peso dello stesso piedritto; l’architrave è sottoposto anch’esso a una forza ad andamento verticale, la flessione, che viene esercitato da una struttura sovrastante. 5

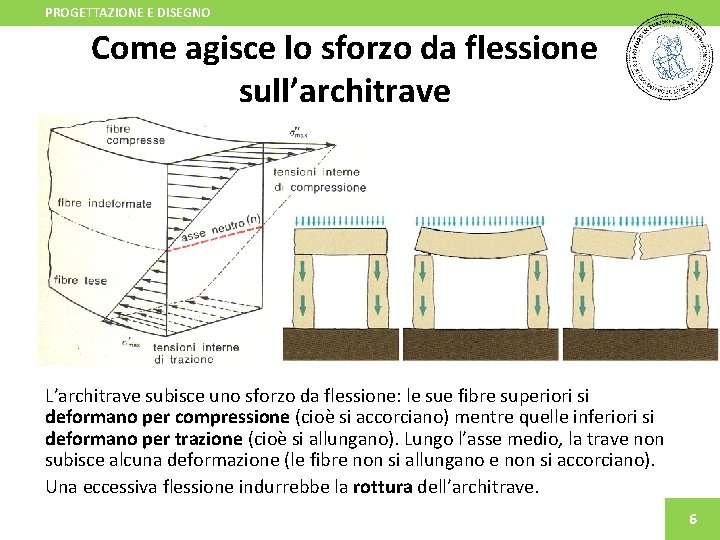

PROGETTAZIONE E DISEGNO Come agisce lo sforzo da flessione sull’architrave L’architrave subisce uno sforzo da flessione: le sue fibre superiori si deformano per compressione (cioè si accorciano) mentre quelle inferiori si deformano per trazione (cioè si allungano). Lungo l’asse medio, la trave non subisce alcuna deformazione (le fibre non si allungano e non si accorciano). Una eccessiva flessione indurrebbe la rottura dell’architrave. 6

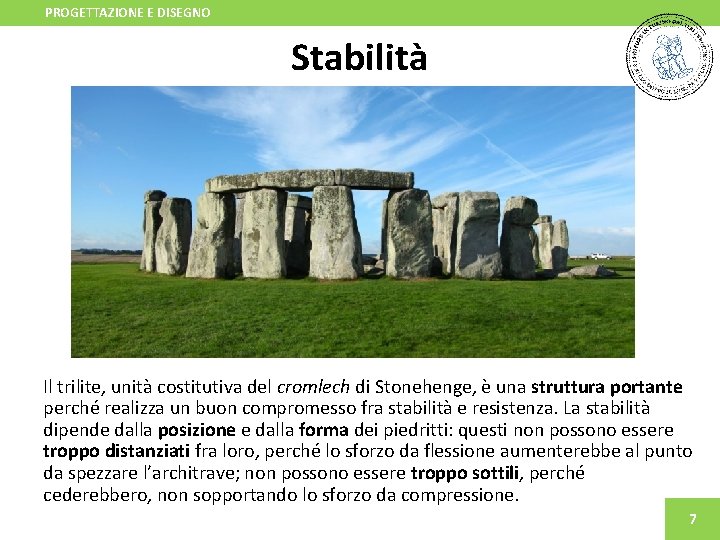

PROGETTAZIONE E DISEGNO Stabilità Il trilite, unità costitutiva del cromlech di Stonehenge, è una struttura portante perché realizza un buon compromesso fra stabilità e resistenza. La stabilità dipende dalla posizione e dalla forma dei piedritti: questi non possono essere troppo distanziati fra loro, perché lo sforzo da flessione aumenterebbe al punto da spezzare l’architrave; non possono essere troppo sottili, perché cederebbero, non sopportando lo sforzo da compressione. 7

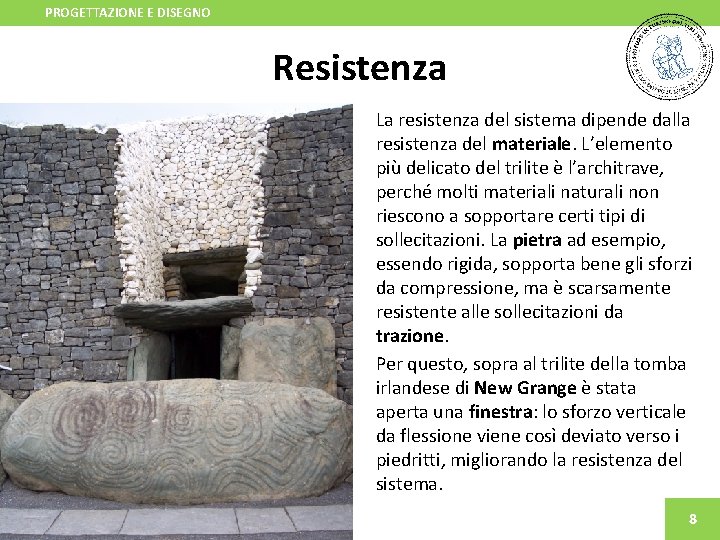

PROGETTAZIONE E DISEGNO Resistenza La resistenza del sistema dipende dalla resistenza del materiale. L’elemento più delicato del trilite è l’architrave, perché molti materiali naturali non riescono a sopportare certi tipi di sollecitazioni. La pietra ad esempio, essendo rigida, sopporta bene gli sforzi da compressione, ma è scarsamente resistente alle sollecitazioni da trazione. Per questo, sopra al trilite della tomba irlandese di New Grange è stata aperta una finestra: lo sforzo verticale da flessione viene così deviato verso i piedritti, migliorando la resistenza del sistema. 8

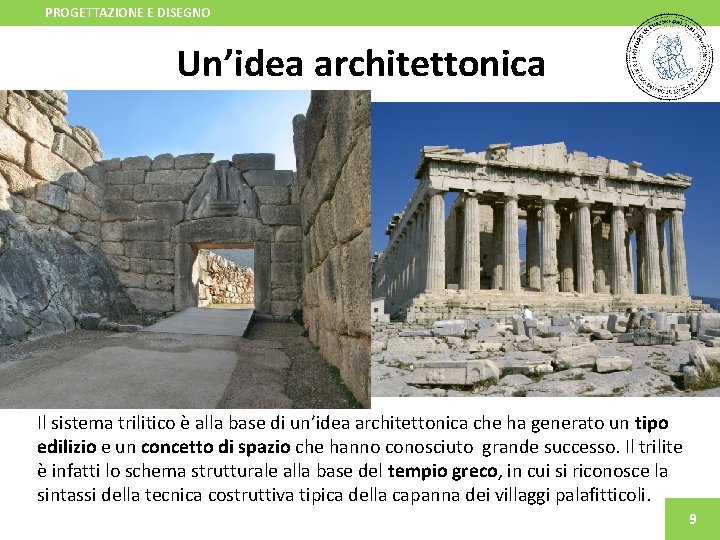

PROGETTAZIONE E DISEGNO Un’idea architettonica Il sistema trilitico è alla base di un’idea architettonica che ha generato un tipo edilizio e un concetto di spazio che hanno conosciuto grande successo. Il trilite è infatti lo schema strutturale alla base del tempio greco, in cui si riconosce la sintassi della tecnica costruttiva tipica della capanna dei villaggi palafitticoli. 9

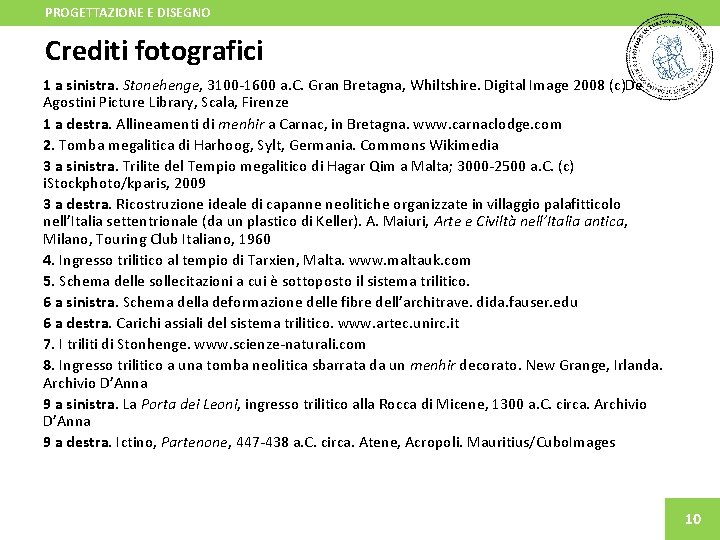

PROGETTAZIONE E DISEGNO Crediti fotografici 1 a sinistra. Stonehenge, 3100 -1600 a. C. Gran Bretagna, Whiltshire. Digital Image 2008 (c)De Agostini Picture Library, Scala, Firenze 1 a destra. Allineamenti di menhir a Carnac, in Bretagna. www. carnaclodge. com 2. Tomba megalitica di Harhoog, Sylt, Germania. Commons Wikimedia 3 a sinistra. Trilite del Tempio megalitico di Hagar Qim a Malta; 3000 -2500 a. C. (c) i. Stockphoto/kparis, 2009 3 a destra. Ricostruzione ideale di capanne neolitiche organizzate in villaggio palafitticolo nell’Italia settentrionale (da un plastico di Keller). A. Maiuri, Arte e Civiltà nell’Italia antica, Milano, Touring Club Italiano, 1960 4. Ingresso trilitico al tempio di Tarxien, Malta. www. maltauk. com 5. Schema delle sollecitazioni a cui è sottoposto il sistema trilitico. 6 a sinistra. Schema della deformazione delle fibre dell’architrave. dida. fauser. edu 6 a destra. Carichi assiali del sistema trilitico. www. artec. unirc. it 7. I triliti di Stonhenge. www. scienze-naturali. com 8. Ingresso trilitico a una tomba neolitica sbarrata da un menhir decorato. New Grange, Irlanda. Archivio D’Anna 9 a sinistra. La Porta dei Leoni, ingresso trilitico alla Rocca di Micene, 1300 a. C. circa. Archivio D’Anna 9 a destra. Ictino, Partenone, 447 -438 a. C. circa. Atene, Acropoli. Mauritius/Cubo. Images 10
