PROFIBUS-DP pour le process : zone Ex, Hart© Solutions actuelles d‘acquisition en ATEX des solutions centralisées aux fieldbus tout numérique Remote I/O en zone sûre conventionnel Introduction HART© sur PROFIBUS DP API SNCC E/S API SNCC Ethernet BUS proprietary I/O Bus DP en zone Ex Fonctions I&M Zone sûre PROFIBUS-DP E/S Sub distribution DP/PA Link Zone 2 PROFIBUS PA Zone 2 Zone 1 Zone 0 © France PROFIBUS 1

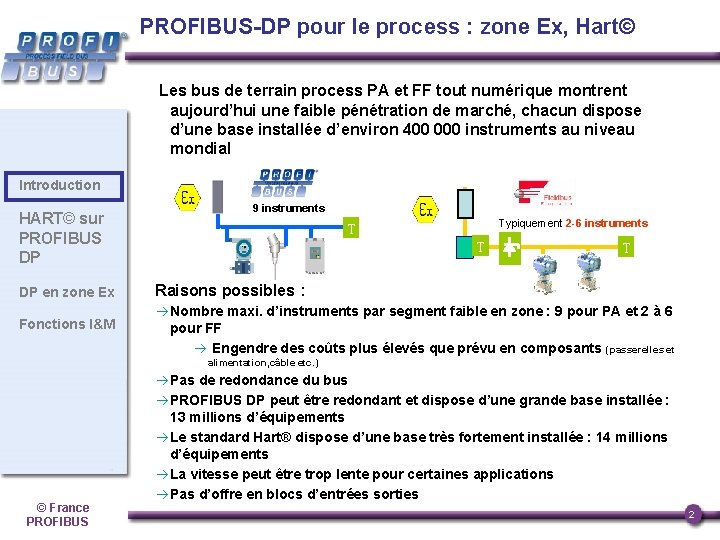

PROFIBUS-DP pour le process : zone Ex, Hart© Les bus de terrain process PA et FF tout numérique montrent aujourd’hui une faible pénétration de marché, chacun dispose d’une base installée d’environ 400 000 instruments au niveau mondial Introduction HART© sur PROFIBUS DP 9 instruments Typiquement 2 -6 instruments T T T DP en zone Ex Raisons possibles : Fonctions I&M à Nombre maxi. d’instruments par segment faible en zone : 9 pour PA et 2 à 6 pour FF à Engendre des coûts plus élevés que prévu en composants (passerelles et alimentation, câble etc. ) © France PROFIBUS à Pas de redondance du bus à PROFIBUS DP peut être redondant et dispose d’une grande base installée : 13 millions d’équipements à Le standard Hart® dispose d’une base très fortement installée : 14 millions d’équipements à La vitesse peut être trop lente pour certaines applications à Pas d’offre en blocs d’entrées sorties 2
PROFIBUS-DP pour le process : zone Ex, Hart© Les instruments Hart® communiquent en toute transparence sur PROFIBUS-DP de façon standardisée grâce au profil Hart® sur PROFIBUS Guideline 2. 312 Introduction HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M Hart Master Device © France PROFIBUS Instruments Hart® 3
PROFIBUS-DP pour le process : zone Ex, Hart© Les instruments Hart® communiquent en toute transparence sur PROFIBUS-DP de façon standardisée grâce au profil Hart® sur PROFIBUS Guideline 2. 312 Remote IO modulaire HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M Cartes E/S analogiques avec fonction PROFIBUS-DP Introduction Hart Master Device Instruments Hart® © France PROFIBUS 4
PROFIBUS-DP pour le process : zone Ex, Hart© PROFIBUS DP de sécurité intrinsèque en Zone 1 EX n Fonctionnalités : Introduction n Séparation du PROFIBUS DP pour l’emmener en zone EX (coupleur isolateur) n Tous les appareils connectés (stations “S” ci-dessous) doivent être conformes au PROFIBUS guideline 2. 262 HART© sur PROFIBUS DP Segment 1 Segment 2 Depuis le controleur maître DP en zone Ex coupleur RS 485 IS Fonctions I&M Avantages : Zone sûre S S S Zone 1 EX n Pas besoin de certification système : Plug and Play! n Remplacement d’un appareil ou extension du sytème sans avoir à faire de calcul n Utilisation maximale de nombre d’appareils sur 1 réseau : 32 stations par segment, jusqu’à 125 stations par réseau © France PROFIBUS 5
PROFIBUS-DP pour le process : zone Ex, Hart© Conventionel Remote I/O / HART Fieldbus Controller + I/O Marshalling cabinet Controller Remote I/O, HART Controller Introduction HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M High Speed Low Speed, Bus powered Fieldbus Avantages: Jinteropérabilité Jinterface simple (4 -20 m. A) JVaste gamme de produit disponible Inconvénients: LBeaucoup de câblage LBeaucoup de composants © France PROFIBUS + Avantages: Jinteropérabilité Jinterface simple (420 m. A) JVaste gamme de produit disponible Avantages: JCommuniquant JCâblage et composants réduits JFlexible (extension) Avantages: JCommuniquant JCâblage et + composants réduits JFlexible (extension) Inconvénients JOffre produits et base installée 6
PROFIBUS-DP pour le process : zone Ex, Hart© E/S décentralisées en zone 1/21 avec accès transparent Hart sans bus de service Station d’ingénierie Introduction Ethernet API/ SNCC diagnostics & Mise en route HART© sur PROFIBUS DP DP en zone Ex PROFIBUS DP RS 485 IS 1, 5 Mbit/s Fonctions I&M Moteurs Positionneur DP/PALink Motor Starter Remote I/O PROFIBUS-PA 31, 25 Kbit/s Classic I/O & HART Positionneur © France PROFIBUS Niveau Température Débit Pression 7
PROFIBUS-DP pour le process : zone Ex, Hart© Profil I&M Données d‘identification I&M Guideline 3. 502 ●Les données I&M sont stockées dans les modules et permettent : ▪Correction des erreurs d’une installation Introduction HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M ▪Examen de la configuration d’une installation ▪Localisation des modifications des matériels de l’installation ▪Et donc une traçabilité du matériel ●Données I : Informations des modules, habituellement imprimées sur les modules ▪Les données I sont en lecture seule ▪Nom du constructeur, référence, numéros de série, version maérielle, compteur de changement du logiciel. . . ●Données M: informations dépendantes de l’installation, qui sont fournies pendant la phase d’ingénierie et écrites sur le modules ▪Localisation, date de l’installation, commentaires sur les modules. . . © France PROFIBUS 8
PROFIBUS-DP pour le process : zone Ex, Hart© Profil I&M Données d‘identification I&M Guideline 3. 502 I&M 0 Introduction HART© sur PROFIBUS DP DP en zone Ex I&M 1 Fonctions I&M 2 I&M 3 I&M 4 © France PROFIBUS 9
PROFIBUS-DP pour le process : zone Ex, Hart© Profile I&M Données d‘Identification & de Maintenance Introduction Accès aux données I&M par le le logiciel de paramétrage du système maître, ex. : Step 7 HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M © France PROFIBUS 10
PROFIBUS-DP pour le process : zone Ex, Hart© Profile I&M Données d‘Identification & de Maintenance ●Accès au support produit sur le Web par lien direct (champs MANUFACTURER_ID et ORDER_ID) Introduction HART© sur PROFIBUS DP DP en zone Ex Fonctions I&M ●Accès à la signature par les logiciels d‘audit trail © France PROFIBUS 11
PROFIBUS-DP pour le process : zone Ex, Hart© PROFIBUS-DP comme PROFIBUS-PA C’est un… Introduction HART© sur PROFIBUS DP DP en zone Ex PROCESS FIELD BUS Fonctions I&M PROcess. Field. BUS © France PROFIBUS 12
