PROFIBUS International PROFIBUS Fieldbus Message Specification PROFIBUS FMS

  • Slides: 14
Download presentation
PROFIBUS International PROFIBUS 技术培训 Fieldbus Message Specification 第七部分 PROFIBUS - FMS Copyright by PROFIBUS

PROFIBUS International PROFIBUS 技术培训 Fieldbus Message Specification 第七部分 PROFIBUS - FMS Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 1

PROFIBUS International PROFIBUS-FMS 协议结构 应用过程 应用层接口 (ALI) EN 50 170 Vol 2 应用层 (7)

PROFIBUS International PROFIBUS-FMS 协议结构 应用过程 应用层接口 (ALI) EN 50 170 Vol 2 应用层 (7) 现场总线信息规范 (FMS) 低层接口 (LLI) 3 - 6 层未使用 EN 50 170 Vol 2 数据链路层 (2) 现场总线数据链 (FDL) 物理层 (1) PROFIBUS 传输介质 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 2

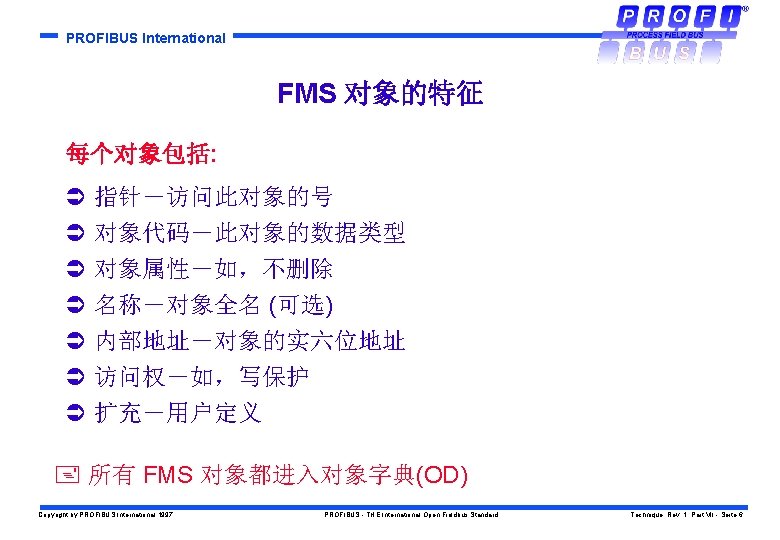

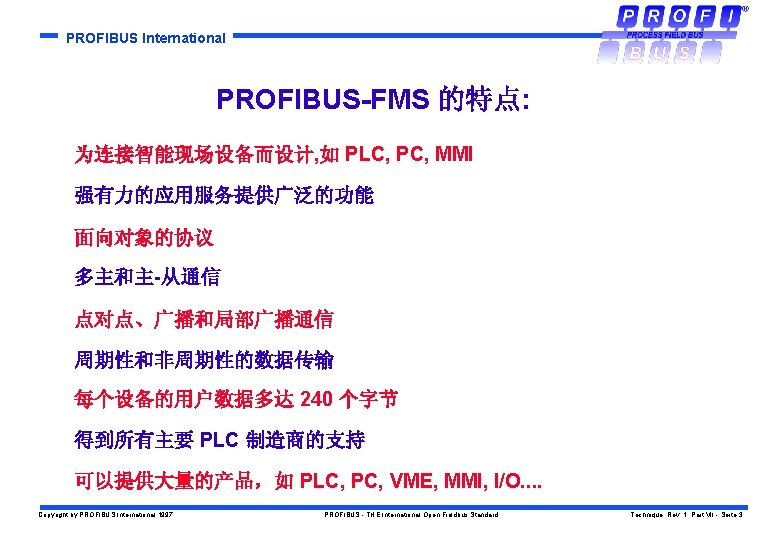

PROFIBUS International PROFIBUS-FMS 面向对象 ò 变量、参数、程序均设计为对象 ò 每个对象都有确定的特性 (读, 写. . ) ò 所有对象被列在对象字典

PROFIBUS International PROFIBUS-FMS 面向对象 ò 变量、参数、程序均设计为对象 ò 每个对象都有确定的特性 (读, 写. . ) ò 所有对象被列在对象字典 (OD) 中 ò 对象字典根据每个设备单独构成 一个典型的 FMS 设备的对象 控制器 通信关系 件数 PROFIBUS - FMS Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard 停机时间 故障率 Technique, Rev. 1, Part VII - Seite 4

PROFIBUS International 通信对象的类型 对象 不明确的 由 PROFIBUS 标准定义 l VFD: 虚拟现场设备 l OD :

PROFIBUS International 通信对象的类型 对象 不明确的 由 PROFIBUS 标准定义 l VFD: 虚拟现场设备 l OD : 对象字典 l Data Types: 标准数据类型 由用户定义 静态 由行规予定义或在组态期间定义 如变量、数组、记录、区域 动态 在运行时定义 如程序、变量表 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 5

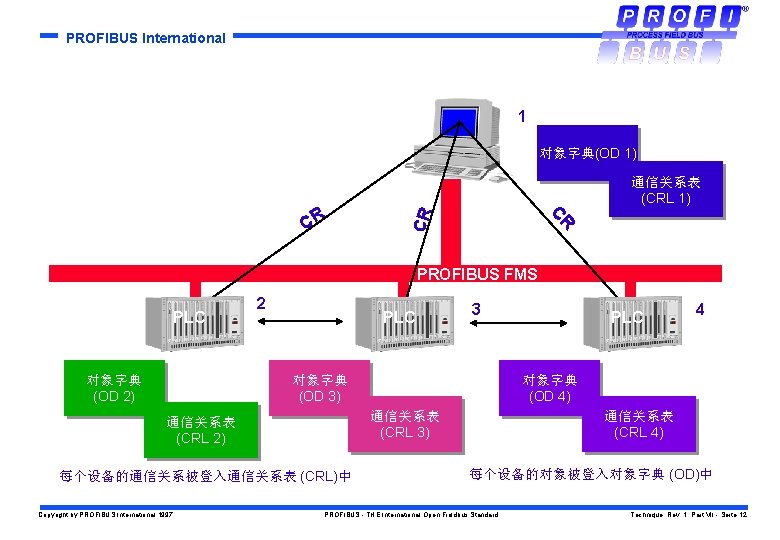

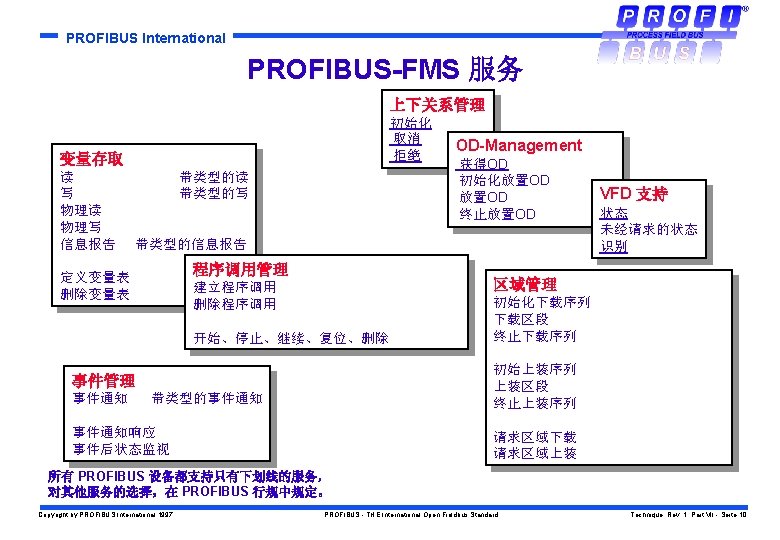

PROFIBUS International 1 对象字典(OD 1) R C CR CR 通信关系表 (CRL 1) PROFIBUS FMS

PROFIBUS International 1 对象字典(OD 1) R C CR CR 通信关系表 (CRL 1) PROFIBUS FMS PLC 对象字典 (OD 2) 2 PLC 3 对象字典 (OD 3) 每个设备的通信关系被登入通信关系表 (CRL)中 Copyright by PROFIBUS International 1997 4 对象字典 (OD 4) 通信关系表 (CRL 3) 通信关系表 (CRL 2) PLC 通信关系表 (CRL 4) 每个设备的对象被登入对象字典 (OD)中 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 12

PROFIBUS International PROFIBUS-FMS读服务的执行 服务请求者 (客户) 应用 4. 确认: 带数据的读确认 1. 请求: 读请求,指针=20 第七层 (FMS+LLI)

PROFIBUS International PROFIBUS-FMS读服务的执行 服务请求者 (客户) 应用 4. 确认: 带数据的读确认 1. 请求: 读请求,指针=20 第七层 (FMS+LLI) 第 1/2 层 (FDL+PHY) 总线 第 1/2层 (FDL+PHY) 第七层 (FMS+LLI) 2. 指示: 读指示 (指针=20) 对象字典 指针 类型 地址. 20 21 4711 Temp. 5000 Press. Var 名称 Copyright by PROFIBUS International 1997 3. 响应: 带数据的读响应 应用 服务响应者 (服务器) PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 13

PROFIBUS International PROFIBUS-FMS 设备的电子数据单 Ü 对每一个 FMS设备有一张由制造商定义的电子数据单 (GSD文件)。 Ü FMS GSD文件包括所有相关设备的通信能力。 Ü 在组态期间,FMS 组态

PROFIBUS International PROFIBUS-FMS 设备的电子数据单 Ü 对每一个 FMS设备有一张由制造商定义的电子数据单 (GSD文件)。 Ü FMS GSD文件包括所有相关设备的通信能力。 Ü 在组态期间,FMS 组态 具读 GSD文件并将所有信息放入账号。 Ü 在PROFIBUS导则 No. 2. 101 中,描述了FMS GSD文件的格式。 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part VII - Seite 14
