PROFIBUS International PROFIBUS 技术培训 第二部分 典型应用 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 1
PROFIBUS International PROFIBUS 在汽车生产中 例如,在 Bochum 的 GM (Opel) 厂 对每个车身,PROFIBUS-DP 控制机器人处理 2, 000 多个 焊接操作 PROFIBUS-DP 用在 组装线上,每天生产出 1, 200 辆轿车 PROFIBUS 用在 冲压车间,每月处理 22, 000 吨钢材 欧洲的 GM 已决定将 PROFIBUS 作为优选的 开放现场总线系统在其所有的欧洲 厂中使用 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 3
PROFIBUS International 在 OPEL 厂的网络结构示意图 EPICS 业以太网 MAP / MMS PLC FMS 500 k. Baud DP AS-Interface 冲压车间 Copyright by PROFIBUS International 1997 PLC PLC DP 12 MBaud 车身车间 PROFIBUS - THE International Open Fieldbus Standard DP AS-Interface 装配车间 Technique, Rev. 1, Part II - Page 4

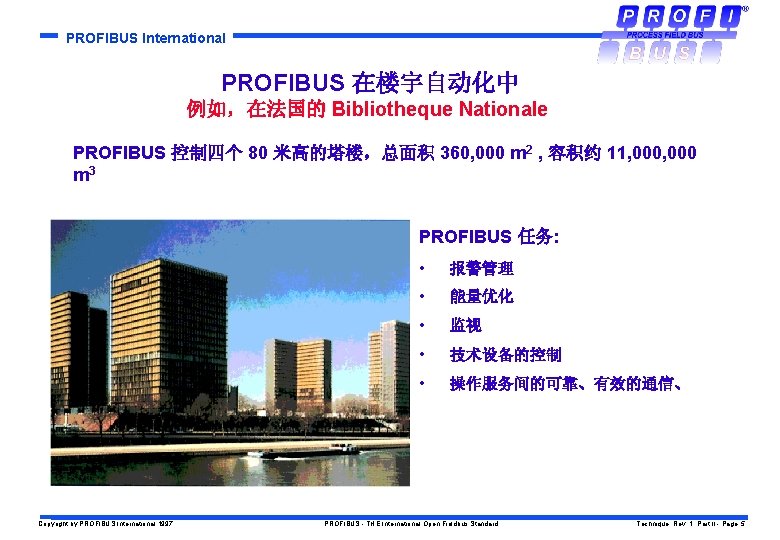

PROFIBUS International PROFIBUS 在楼宇自动化中 例如,在法国的 Bibliotheque Nationale PROFIBUS 控制四个 80 米高的塔楼,总面积 360, 000 m 2 , 容积约 11, 000 m 3 PROFIBUS 任务: Copyright by PROFIBUS International 1997 • 报警管理 • 能量优化 • 监视 • 技术设备的控制 • 操作服务间的可靠、有效的通信、 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 5
PROFIBUS International PROFIBUS 在过程自动化中 在 1997 年四季度已销售出 15, 000 多个 Profibus - PA 的设备 在 Wacker 化 厂的胶制品 生产 (EEx 区域 1) 中的应用 Copyright by PROFIBUS International 1997 在 Bitburger 啤酒厂的 啤酒过滤和发酵车间的应用 PROFIBUS - THE International Open Fieldbus Standard 在 Deutsche Shell AG 的润滑油生产中的应用 Technique, Rev. 1, Part II - Page 6

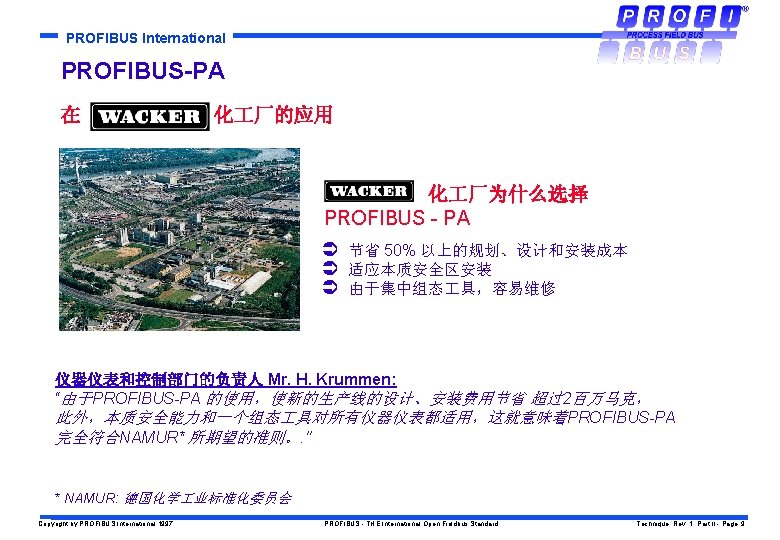

PROFIBUS International PROFIBUS-PA 在 Ü Ü Ü 化 厂的应用 该厂由Dr. Alexander Wacker 建立于1914年 10月13日 1992年: 13, 000 员 , 32亿德国马克的营业额 主要生产硅和胶制品 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 7

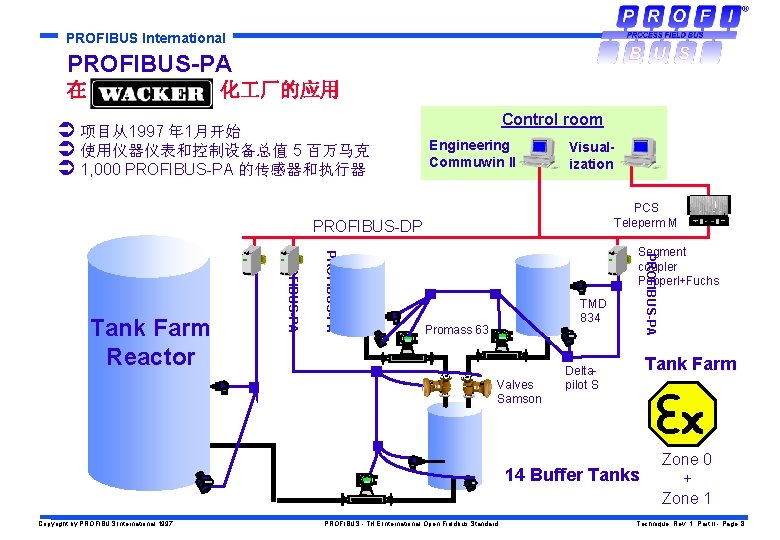

PROFIBUS International PROFIBUS-PA 在 化 厂的应用 Ü 项目从1997 年 1月开始 Ü 使用仪器仪表和控制设备总值 5 百万马克 Ü 1, 000 PROFIBUS-PA 的传感器和执行器 Control room Engineering Commuwin II Visualization PCS Teleperm M PROFIBUS-DP PROFIBUS-PA Tank Farm Reactor Segment coupler Pepperl+Fuchs TMD 834 Promass 63 Valves Samson Tank Farm Deltapilot S 14 Buffer Tanks Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Zone 0 + Zone 1 Technique, Rev. 1, Part II - Page 8
PROFIBUS International PROFIBUS-PA 在 啤酒厂的应用 Bitburger 为什么选择 PROFIBUS-PA: Ü 由于容易安装,节省成本 Ü 由于集中组态,建立系统简单 Ü 由于提高了准确性, 厂有更高安全性和有效性 Ü 由于减少了维护,而节省成本 Ü 由于是开放的国际标准,使投资安全 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 10
PROFIBUS International PROFIBUS-PA Bitburger 啤酒厂的应用 在 Visualization SISTAR Fiber Optic Industrial Ethernet Control SIMATIC S 5 Segment coupler Pepperl+ Fuchs PROFIBUS-DP RS 485 PROFIBUS-PA IEC 1158 -2 Engineering COMMUWIN II Copyright by PROFIBUS International 1997 Siemens ET 200 Deltapilot S 60 buffer and storage tanks Promag 33 Coolant Valve control Festo Valves Samson PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 11
PROFIBUS International PROFIBUS-PA 在 Deutsche Shell AG 的应用 Ü 润滑油生产车间 Ü 欧洲总部 Ü 每年生产 350, 000 吨, 在欧洲是最大的 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part II - Page 12
PROFIBUS International PROFIBUS-PA 在 Deutsche Shell AG 的应用 Ü项目于 1997 开始 混 Control room 油 Visualization Honeywell SCAN 3000 Engineering Commuwin II Total Plant Batch Software Siemens H 1 PLC 1 Simatic S 5 Ü 120 桶 1 -700 m 3 Ü 7000 个信号 PLC 8 PROFIBUS-DP Segment coupler Pepperl+Fuchs DP/AS-i Link Siemens PROFIBUS-PA IEC 1158 -2 Liquiphant max. min. Temperature TMD 834 Deltapilot S Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Deltapilot S Technique, Rev. 1, Part II - Page 13
