PROFIBUS International PROFIBUS 技术培训 第三部分 安装与布线 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 1
PROFIBUS International 传输特点 (1) 高速 (H 2), RS 485 4 依据 RS 485,异步 NRZ 传输 4 波特率从 9. 6 k. Bit/s 到 12 MBit/s,可选 4 双绞屏蔽电缆 4 每段 32 个站,最多允许 127 个站 4 距离: 12 MBit/s = 100 m; 1. 5 MBit/s = 400 m; < 187. 5 k. Bit/s = 1000 m 4 有中继器距离可延长到 10 公里 4 9 针, D 型插头 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 2
PROFIBUS International 传输特点 (2) 低速 (H 1), IEC 1158 -2 4 同步 Manchester 编码, 31. 25 k. Bit/s 4 本质安全 (可选) 和通过总线对站供电 (可选) 4 屏蔽或非屏蔽的双绞电缆 4 每段距离达 1900 米,用中继器可延长到 10 公里 4 最多 127 个站, 每段 10 -32 个设备 (依赖于 EX-类型和供电消耗) Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 3

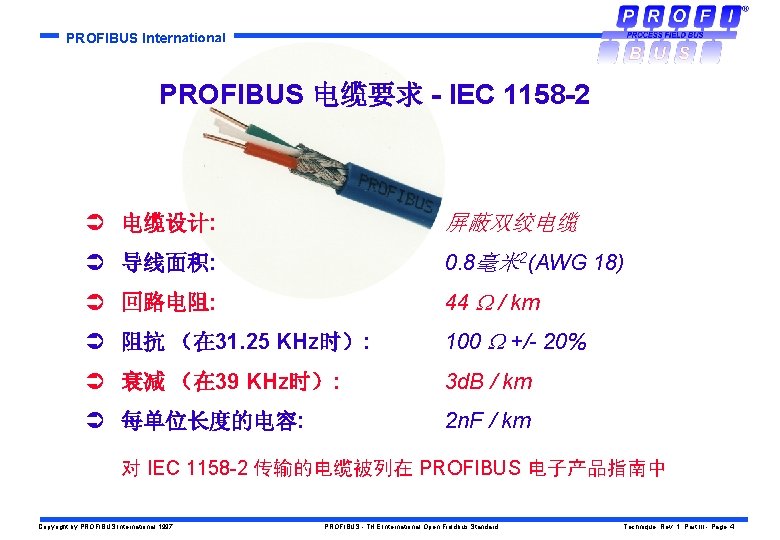

PROFIBUS International PROFIBUS 电缆要求 - IEC 1158 -2 Ü 电缆设计: 屏蔽双绞电缆 Ü 导线面积: 0. 8毫米 2(AWG 18) Ü 回路电阻: 44 / km Ü 阻抗 (在 31. 25 KHz时): 100 +/- 20% Ü 衰减 (在 39 KHz时): 3 d. B / km Ü 每单位长度的电容: 2 n. F / km 对 IEC 1158 -2 传输的电缆被列在 PROFIBUS 电子产品指南中 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 4

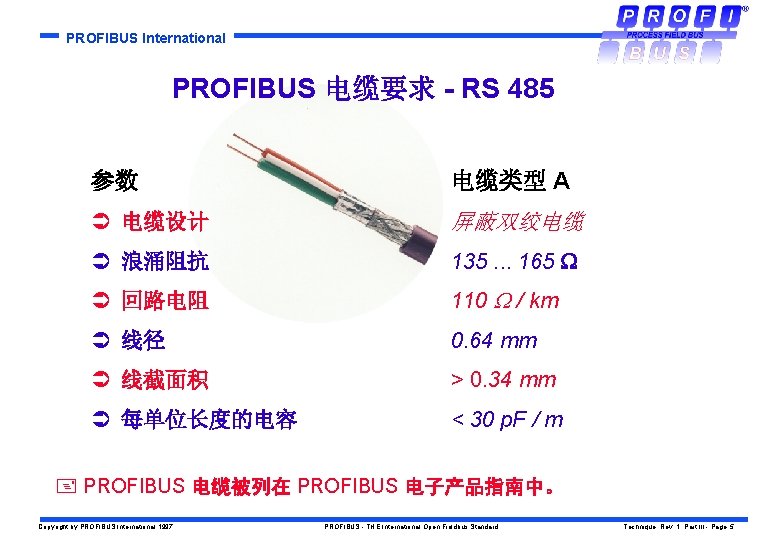

PROFIBUS International PROFIBUS 电缆要求 - RS 485 参数 电缆类型 A Ü 电缆设计 屏蔽双绞电缆 Ü 浪涌阻抗 135. . . 165 Ü 回路电阻 110 / km Ü 线径 0. 64 mm Ü 线截面积 > 0. 34 mm Ü 每单位长度的电容 < 30 p. F / m PROFIBUS 电缆被列在 PROFIBUS 电子产品指南中。 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 5
PROFIBUS International PROFIBUS 电缆长度 (对 RS 485) 波特率( k. Bit/s) 线长(m, A类电缆) Copyright by PROFIBUS International 1997 9. 6 19. 2 93. 75 187. 5 500 12000 1200 1000 400 200 100 长度可以用中继器来延长 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 6
PROFIBUS International 9 针D 型连接器的针脚分配 (为RS 485用) Ü 对 PROFIBUS-DP/FMS 提供的连接器类型是 9 针 D 型连接器 Ü 插座部分被安装在设备上 Ü 如果其他连接器能提供必要的命令信号的话,也允许使用 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 7
PROFIBUS International 安装 RS 485 (1) 站 1 VP (6) 站 2 390 Rx. D/Tx. D-P (3) Rx. D/Tx. D-P DGND (5) 数据线 (5) DGND VP (6) Rx. D/Tx. D-P (3) 220 (6) VP Rx. D/Tx. D-N (8) 数据线 (8) Rx. D/Tx. D-N (8) 屏蔽 保护地 390 保护地 DGND (5) 电缆 Copyright by PROFIBUS International 1997 A型电缆的总线终端 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 9

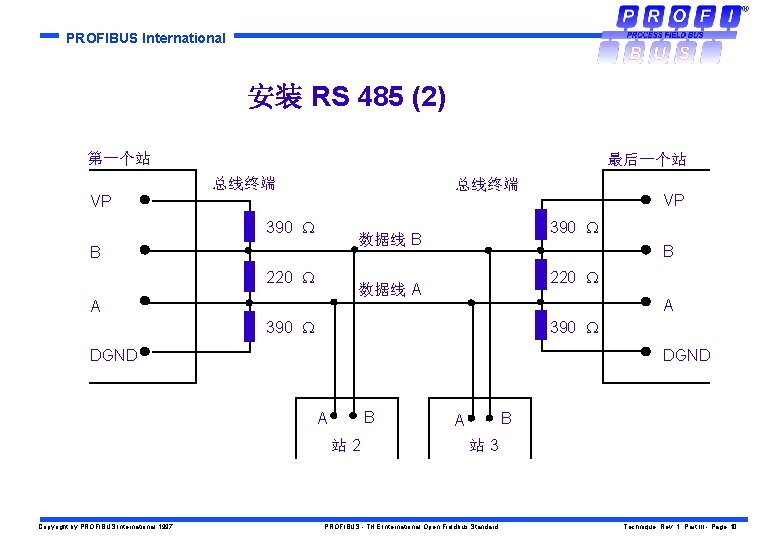

PROFIBUS International 安装 RS 485 (2) 第一个站 最后一个站 总线终端 VP VP 390 数据线 B B 220 数据线 A A A 390 DGND B A 站 2 Copyright by PROFIBUS International 1997 B A 站 3 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 10

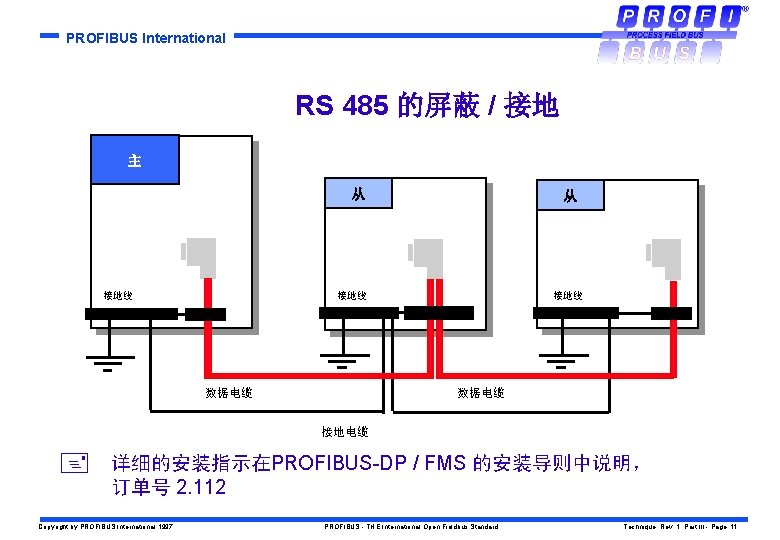

PROFIBUS International RS 485 的屏蔽 / 接地 主 从 接地线 数据电缆 接地电缆 详细的安装指示在PROFIBUS-DP / FMS 的安装导则中说明, 订单号 2. 112 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 11

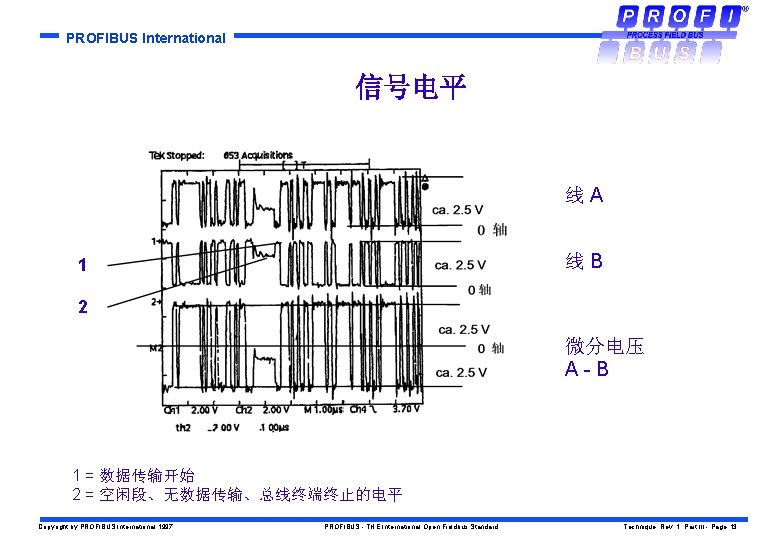

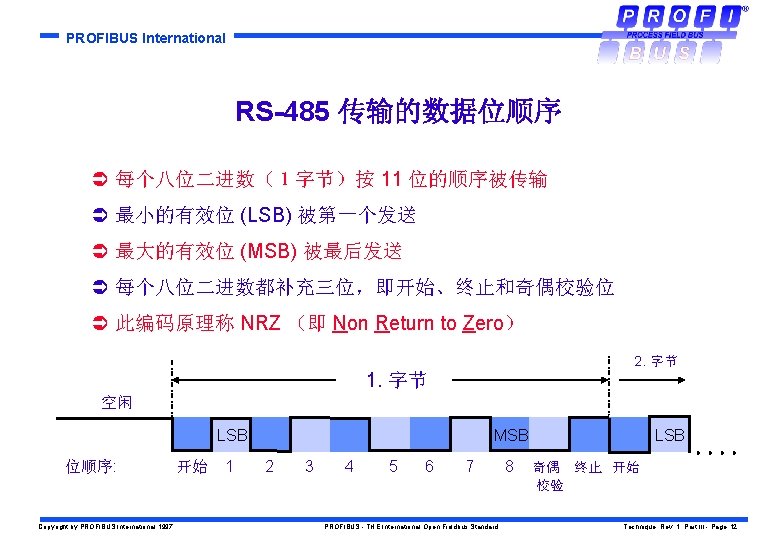

PROFIBUS International 信号电平 线A 线B 1 2 微分电压 A-B 1 = 数据传输开始 2 = 空闲段、无数据传输、总线终端终止的电平 Copyright by PROFIBUS International 1997 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 13

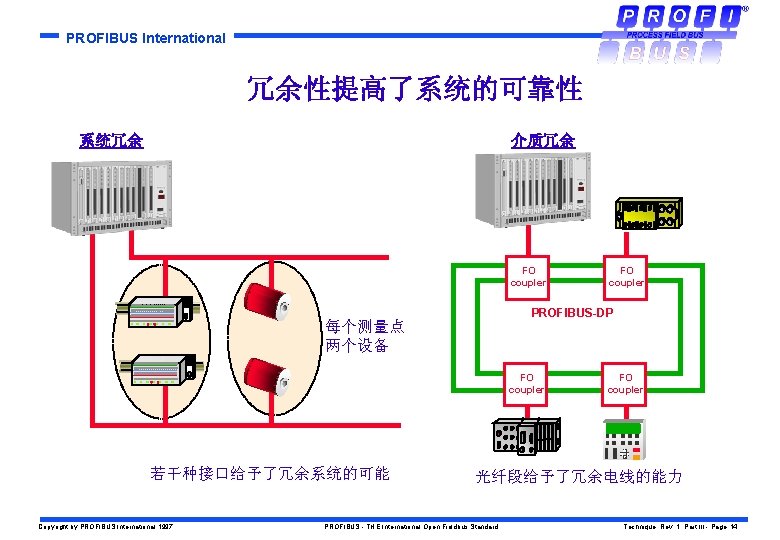

PROFIBUS International 冗余性提高了系统的可靠性 系统冗余 介质冗余 FO coupler PROFIBUS-DP 每个测量点 两个设备 FO coupler 若干种接口给予了冗余系统的可能 Copyright by PROFIBUS International 1997 FO coupler 光纤段给予了冗余电线的能力 PROFIBUS - THE International Open Fieldbus Standard Technique, Rev. 1, Part III - Page 14
