§ Índices físicos são valores que tentam representar as condições físicas de um solo no estado em que ele se encontra. São de fácil determinação em laboratórios de geotécnica e podem servir como dados valiosos para identificação e previsão do comportamento mecânico do solo. § Os Índices Físicos são definidos como grandezas que expressam as proporções entre Pesos e Volumes nas três fases constituintes do solo: sólidos, líquido e ar, para caracterizar o estado do solo.

P = Ps + Pw + Par V = Vs + Vv = Vs + Vw + Var

§ Grandezas obtidas em laboratório: § o teor de umidade w. § o peso específico dos grãos g § o peso específico natural nat § O peso específico da água é adotado w § Os demais Índices Físicos são calculados

§ É a relação entre a massa ou o peso da água contida no solo e a massa ou o peso de sua fase sólida, expressa em percentagem. § A umidade varia teoricamente de 0 a . Os maiores valores conhecidos no mundo são os de algumas argilas japonesas que chegam a 1400%. § Em geral os solos brasileiros apresentam umidade natural abaixo de 50%. Se ocorre matéria orgânica, esta umidade pode aumentar muito, podendo chegar até a 400% em solos turfosos.

§ Toma-se uma porção de solo (aprox. 50, 0 g), colocando-a numa cápsula de alumínio com tampa; § Pesa-se o solo úmido + cápsula (precisão de 0, 01 g); § Leva-se a cápsula destampada a uma estufa até constância de peso (aprox. 6 horas para solos arenosos e 24 horas para solos argilosos); § Pesa-se o conjunto solo seco + cápsula.

Reservatório metálico fechado que se comunica com um manômetro, destinado a medir a pressão interna. Coloca-se dentro do reservatório o sol úmido e uma porção de carbureto de cálcio (Ca. C 2), pela combinação da água do solo com o carbureto gera acetileno e pela variação da pressão interna obtém-se a umidade do solo. Ca. C 2 + 2 H 20 = Ca(OH) 2 + C 2 H 2

§ Indica variação volumétrica deformações ocorridas no solo) ao longo do tempo (história das tensões e § É a relação entre o volume de vazios e o volume de sólidos. § Embora possa variar, teoricamente, de 0 a , o menor valor encontrado em campo para o índice de vazios é de 0. 25 (para uma areia muito compacta com finos) e o maior de 15 (para uma argila altamente compressível).

§ É a relação entre o volume de vazios e o volume total da amostra, expressa em percentagem.

• É a relação entre o volume de água e o volume de vazios de um solo, expressa em percentagem. Varia de 0% para um solo seco a 100% para um solo saturado.

§ Utilizado no cálculo dos esforços. § Para determinação de g, geralmente utiliza-se o “método do Frasco de Areia” ou método de cravação do cilindro NBR 9813

§ Empregado para verificar o grau de compactação de bases e sub-bases de pavimentos, aterros e barragens de terra.

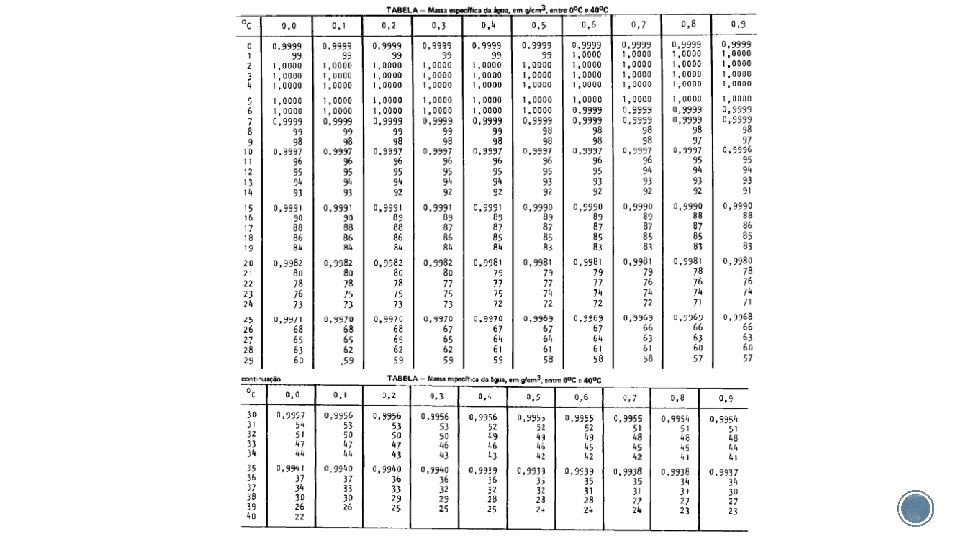

§ 1 gf/cm³ ou 10 KN/m³ a 4º C

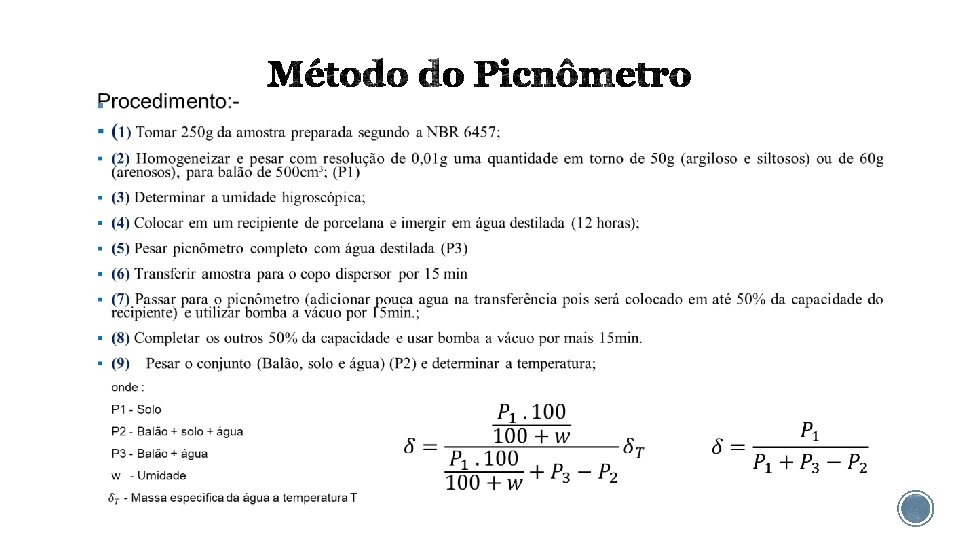

§ NBR 6508 – Determinação da Massa Especifica dos Grãos § DNIT – 93/94 - Determinação da Massa Especifica dos Grãos Materiais: 1 - Picnômetro (500 ou 1000 ml) 2 - Termômetro 3 - Bomba a vácuo 4 - Balança 5 - Dispersos de Amostras (1) (5) (2) (3) (4)

§ 01 – Para a determinação do teor de umidade de uma amostra de solo, foi utilizado o método da secagem em estufa, á temperatura de 105º C. Uma quantidade do solo foi colocado numa capsula de alumínio, seu peso foi determinado, e foi levada á estufa, para posterior pesagem. Os dados estão apresentados abaixo. Calcular o teor de umidade do solo. PESO DA CÁPSULA + SOLO ÚMIDO 156, 71 gf PESO DA CÁPSULA + SOLO SECO 141, 85 gf PESO DA CÁPSULA 76, 57 gf

§ 02 – Uma camada de areia apresenta porosidade igual a 25% e grau de saturação de 60%. Pergunta-se: § a) Qual é o volume de água contido em 1 m³ desse solo? § b) Qual é o volume de água contido em 1 m³ desse solo, quando o mesmo estiver saturado?

§ CAPUTO, Homero Pinto. Mecânica dos solos e suas aplicações. 6. ª Rio de Janeiro: LCT, 1988. § VARGAS, Milton. Introdução à Mecânica dos solos. São Paulo: Mc. Graw-Hill, 1977. § PINTO, C. S. Curso básico de Mecânica dos Solos em 16 aulas. 3 a ed. São Paulo: Oficina de Textos, 2006.
