Prof Marcos G Degenhardt Conceito So instrumentos utilizados

Prof. Marcos G Degenhardt

Conceito São instrumentos utilizados para verificar se um corpo está ou não eletrizado. O primeiro foi proposto por William Gilbert (1544 -1603 d. C) , e se chamava de Versorium.

Versorium Modelos de versorium propostos por Gilbert

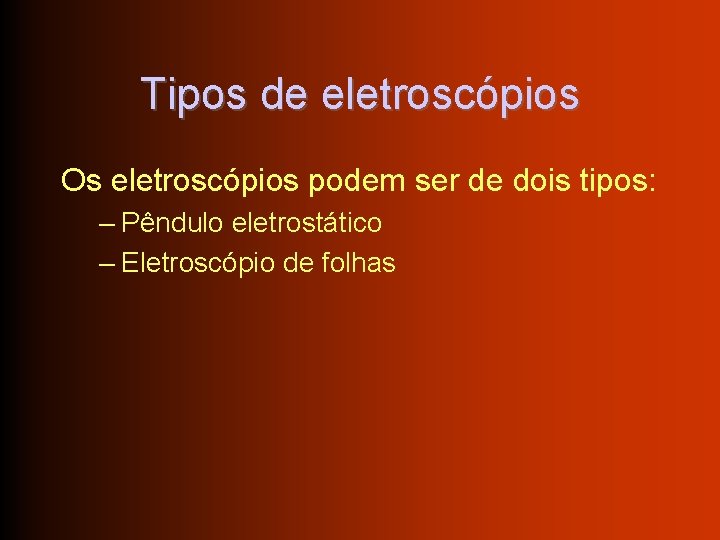

Tipos de eletroscópios Os eletroscópios podem ser de dois tipos: – Pêndulo eletrostático – Eletroscópio de folhas

Pêndulos Eletrostáticos Vários modelos de pêndulos.

Pêndulo eletrostático É constituído por um corpo leve e Fio isolante condutor, preso à extremidade de um fio isolante, preso à Corpo condutor um suporte isolante Base isolante Suporte

Funcionamento Basicamente se deve aproximar o corpo suspeito de estar eletrizado à esfera do pêndulo: eles podem se aproximar ou se afastar Corpo condutor Corpo eletrizado

O Pêndulo se afasta O afastar indica que tanto o corpo eletrizado e o pêndulo tem cargas de mesmo sinal.

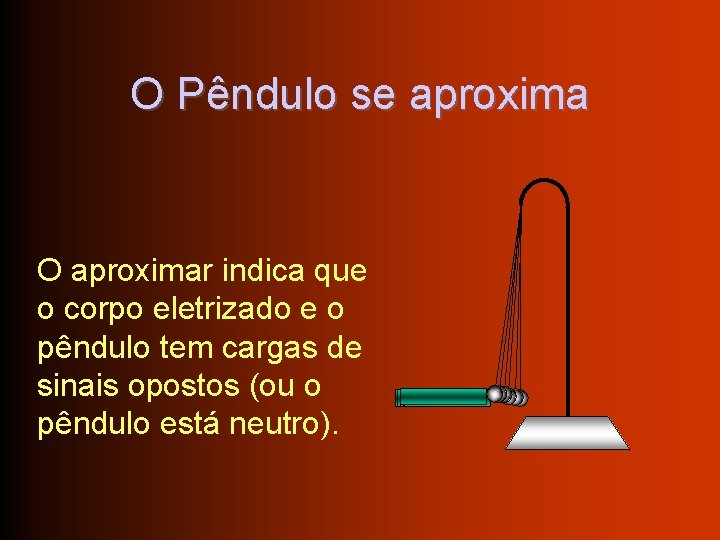

O Pêndulo se aproxima O aproximar indica que o corpo eletrizado e o pêndulo tem cargas de sinais opostos (ou o pêndulo está neutro).

Eletroscópio de Folhas Vários modelos de eletroscópios.

Eletroscópio de folhas Constituído de duas folhas metálicas leves, isoladas do ambiente, presas a um suporte cujo “sensor” está para fora. Sensor Frasco isolante Folhas metálicas

Funcionamento Para saber se o corpo está eletrizado, aproxima-se o corpo do sensor e verifica-se o que acontece às folhas: as folhas podem se abrir ou se fechar. Sensor Corpo

As folhas se abrem Se as folhas se abrem, indica que o corpo está eletrizado. Se o eletroscópio também estiver eletrizado, isso informa que a carga do corpo e do eletroscópio são iguais

As folhas se fecham Se as folhas se fecham, indica que o corpo não está eletrizado ou, se o eletroscópio também estiver eletrizado, isso informa que a carga do corpo e do eletroscópio são diferentes
