Prof Ing Imrich Kiss CSc Ing Miroslav enkr
- Slides: 55
Prof. Ing. Imrich Kiss, CSc. Ing. Miroslav Šenkýr, Ph. D. Logistické informačné systémy (LIS) e-mail: Sídlo: miroslav. senkyr@vsbm. sk Ústav ekonomickej a enviromentálnej bezpečnosti, Požiarnicka 1
Logistiský informačný systém – definície 1) Systém 2) Informačný systém 3) Logistický IS
Štruktúra sociálno-ekonomického systému Riadiaci systém : §plánovanie §organizovanie §regulovanie §kontrolovanie Riadený systém : §výroba §distribúcia
Najdôležitejšími metódami riadenia sú: • plánovanie - tvorba dlhodobých strednodobých a krátkodobých plánov, • organizovanie - organizácia výroby, odbytu, organizačná štruktúra, • regulovanie - operatívne riadenie výroby, regulovanie stavu zásob, • kontrola - kvality, plnenia plánu, spotreby energie.
Definícia IS Informačný systém (IS) je základnou organickou zložkou (subsystémom) systému riadenia podniku. IS je definovaný ako súbor ľudí, technických prostriedkov, aplikačného programového vybavenia a metód, ktoré zabezpečujú: - zber, - prenos, - uchovanie a spracovanie dát za účelom tvorby a prezentácie informácií pre potreby užívateľov v systémoch riadenia
Väzba informačného systému a systému riadenia S Y S T É M R I A D E N I A INFORMAČNÝ SYSTÉM PODNIK, ORGANIZÁCIA, INŠTITÚCIA
Plánovaním sa: • vytyčujú ciele, • určujú prostriedky na dosiahnutie cieľov, • stanovujú cesty a spôsob ich splnenia (čas je limitujúci) Vymedzenie cieľov (vecné, časové) • vecné (obsah, hierarchia, postupnosť, nadriadenosť, podriadenosť) • časové(krátko-, stredne- a dlhodobé) Prostriedky: personál, materiál, energie, nevýrobné kapacity, financie Ciele musia byť pre potreby kontroly a vyhodnocovania : • kvantifikovateľné • merateľné (množstvo, kvalita)
Organizovaním sa nahradzuje neusporiadanosť a chaos poriadkom. Potreba vytvorenia podmienok pre: • synergické efekty v rámci ktorých výstupy organizovaného celku (podnik) tvoria vždy väčšiu Added Value (pridanú hodnotu) ako súčet častí celku (oddelenia) AV=Output(Unit)> OutputΣdepartment • organizovanie vytvára stabilitu Synergický efekt: Pozitívny účinok, ktorý vzniká fúziou alebo spoluprácou dvoch alebo viacerých organizácií, resp. podnikov. Výhodu tvorí voľná súťaž, ktorou je nadobudnutá prinajmenšom úspora nákladov, napr. prelínanie pri vývoji dvoch nových produktov vo veľkom podniku ako aj prostredníctvom oddeleného vývoja dvoch rôznych jedno produktovo orientovaného podniku Synegické efekty môžu byť teda dosiahnuté spoločným používaním zdrojov alebo distribučných kanálov.
Regulovanie zabezpečuje: • plánovaný alebo naprogramovaný chod riadených procesov • udržuje procesy v nastavených medziach, • odstraňuje odchýlky od stanoveného plánu na výstupe tzv. spätnou väzbou - korekciou Korekciu možno vykonať automaticky (on line - priamo), alebo automatizovane (off line - nepriamo).
Kontrola je zameraná na: porovnanie skutočného stavu s východiskovým Hodnotí javy a procesy, ktoré v riadenom objekte (procese) nastali, prebiehajú alebo sa očakávajú, že nastanú. Úlohou kontroly je teda zisťovať skutočný (aktuálny) stav riadeného objektu, porovnávať ho s vývojom (plánom) stavu a vyvodzovať závery. Diskrepancia - nesúlad Druhy kontrol: • predbežná (kontrolujú sa východiská-predpoklady plánu) • priebežná (kontrolujú sa výsledky počas priebehu plánovacieho obdobia) • výsledná (súhrné hodnotenie) Fázy kontroly: • meranie • overovanie pravdivosti • kritické hodnotenie kontrolovaných javov • Návrh opatrení na zlepšenie • spätná väzba – kontrola realizácie prijatých opatrení
Logistika – módny pojem? Čo je a čo nie je logistika. Logistika je chápaná ako: - systém tvorby, riadenia, regulácie a vlastného priebehu materiálového toku, energie, Informácií a premiestňovacích procesoch (Ihde, 1972) - disciplína, ktorá sa zaoberá celkovou optimalizáciou, koordináciou a synchronizáciou všetkých činností ktorých reťazce sú neodmysliteľné k pružnému a hospodárskemu dosiahnutiu daného a konečného efektu, ktorý má synergickú povahu (Pernica, 1991)
LIS Plán vyťaženia kapacít Subsystém logistického plánovania Plán zásobovania Plán výroby Plán predaja Logistika trhu spotreby Operatívne riadenia Distribúcia výrobkov Predpovede trhu spotreby Logistika trhu ponuky Nákup materiálu Spracovanie objednávok Príjem objednávok Subsystém výrobnej logistiky Sklad materiálov Výroba výrobkov Učtáreň Subsystém logistiky finančného toku Banka Sklad výrobkov
Dekompozičný model logistického informačného systému 2. S S 5 4 riadiaci mechanizmus (operatívne riadenie + distribúcia) 3. S S 9 6 2 7 1 1. S S 3 4. SS Dodávateľ Zákazník 1 0 5. S S SS 1 - Subsystém Marketing trhu spotreby SS 2 - Subsystém Logistické plánovanie SS 3 - Subsystém Marketing trhu ponuky, SS 4 - Subsystém Výrobna logistika SS 5 - Subsystém Finančníctvo
Hodnoty orientovaných hrán: 1 nezávislé požiadavky trhu spotreby 2 expedičný príkaz 3 stav zásob 4 aktualizovaná požiadavka trhu spotreby 5 výrobný rozvrh 6 smenový rozvrh 7 stav zásob 9 objednávka 10 celkové výrobné náklady sieťový graf LIS pozostáva z 8 vrcholov a 14 orientovaných hrán
Schéma väzieb Internet, Intranet a Extranet Intranet Extranet Internet
Intranet sieťové spojenie medzi skupinou počítačov (klientov), ktoré používajú štandardný internet protokol (TCP/IP a HTTP). Takouto sieťou môže byť interná podniková LAN (Local area network ), čiže lokálna počítačová sieť, ktorá spája počítače a ďalšie zariadenia v menšej geografickej oblasti (do niekoľko 1000 m), ako sú napr. domácnosti, kancelárie, alebo skupiny budov

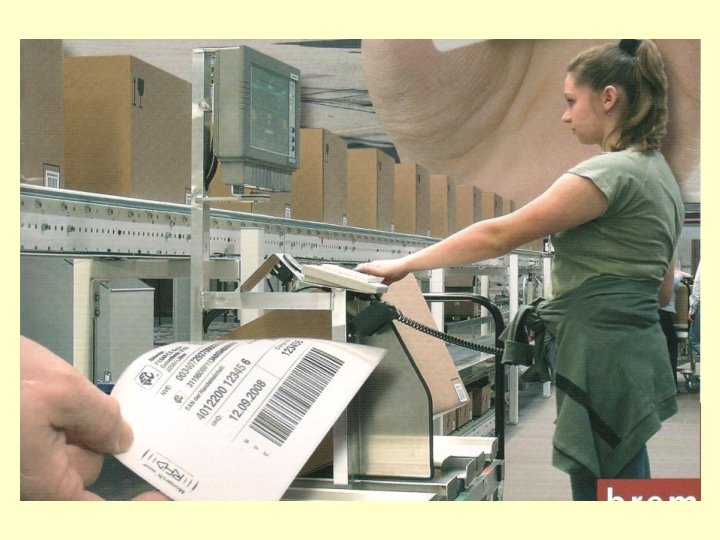

Čiarový kód je • prvok z optickej technológie, ktorá využíva svetlo, ktorého odraz sa sníma senzormi s nasledným dekódovaním, • štandardizovaný pre spotrebiteľské, distribučné a manipulačné jednotky, používa sa na kódovanie a identifikáciu služieb, miest určení a na prenos doplnkových informácií.
Čiarový kód EAN - European Article Numbering • je štandardizovaný celosvetový systém kódovania a identifikácie spotrebiteľských, distribučných a manipulačných jednotiek, • kód je chápaný ako prostriedok identifikácie a nie ako prostriedok klasifikácie tovaru.
Možnosti využitia čiarového kódu: V automatizovanom systéme riadenia obchodných firiem umožňujú: • dokonalý prehľad o predávanom tovare v reálnom čase, • pružne objednávať a doplňovať zásoby, • sledovanie dátumov výroby, spotreby, typov výrobkov, • vykonávať aktuálnu trhovú cenovú politiku, a. p. Ďalšie aplikačné oblasti: • sklad, • výroba, • stráženie objektov, • kuriérne služby
Aplikácie • • ČK v obchodnej sieti, ČK v sklade, ČK vo výrobe, ČK pri strážení objektov, ČK v kuriérnych službách, ČK pri evidencii majetku v podniku, ČK pri kontrole vstupu osôb, ČK v knižniciach a i.
Princíp kódovania EAN 8 a 13 Charakteristika Ide o najznámejší kód pre tovar predávaný v obchodnej sieti, EAN kóduje číslice 0 až 9, každú 2 čiarami a 2 medzerami. Môže obsahovať buď 8 (EAN-8) alebo 13 (EAN-13) číslic. Prvé 2 - 3 číslice vždy určujú štát pôvodu (napr. Slovensko má číslo 858), nasledujúce (4 - 6) určujú výrobcu a ďalšie konkrétny tovar. Posledná číslica je kontrolná a overuje správnosť dekódovania.
ITF Kód dovoľuje vysokú hustotu zápisu (až 8 znakov na 1 cm). Používa sa na označovanie prepravných jednotiek v najrôznejších odvetviach priemyslu. Dokáže kódovať číslice 0 až 9 pričom každá číslica je zakódovaná buď 5 čiarami alebo 5 medzerami. Jednotlivé znaky sa kódujú v pároch tzn. že prvý znak daného páru sa kóduje čiarami a druhý medzerami takže kód musí obsahovať vždy párny počet znakov PDF 417 Nová generácia dvojdimenzionálneho čiarového kódu s veľmi vysokou informačnou kapacitou a schopnosťou detekcie a opráv chýb Každé kódové slovo sa zostavuje zo 4 čiar a 4 medzier o šírke minimálne jedného a maximálne šiestich modulov. V slove je vždy presne 17 modulov. Do kódu možno zakódovať nielen bežný text, ale i grafiku alebo špeciálne programovacie inštrukcie. Veľkosť dátového súboru môže byť pritom viac než 1 k. B. Príkladom použitia môžu byť napr. najrôznejšie identifikačné karty, vodičské preukazy (v niektorých štátoch USA), diagnózy pacienta a i.
Iné čiarové kódy - 39 ( pre automobilový priemysel) EAN 128 Codebar (pre označovanie krvných bánk) PDF 417 (dvojdimenzionálny čiarový kód) RSS (zdravotníctvo)
Systém symbolík čiarových kódov Systém GTIN (Global Trade Item Number - Globálne identifikačné číslo obchodnej jednotky, ) slúži na celosvetovo jedinečnú identifikáciu každého produktu, s ktorým sa obchoduje v zásobovacom reťazci. Štruktúra GTIN je 14 -miestne číslo, ktorým možno jednoznačne identifikovať výrobky a služby. Číslo GTIN je jednoznačné na celom svete, preto s takto označeným tovarom možno obchodovať na globálnom trhu, teda aj za hranicami Slovenska.
Typ GTIN štruktúra GTIN-14 N 1 N 2 N 3 N 4 N 5 N 6 N 7 N 8 N 9 N 10 N 11 N 12 N 13 N 14* GTIN-13 0 N 1 N 2 N 3 N 4 N 5 N 6 N 7 N 8 N 9 N 10 N 11 N 12 N 13* GTIN-12 0 0 N 1 N 2 N 3 N 4 N 5 N 6 N 7 N 8 N 9 N 10 N 11 N 12* GTIN-8 0 0 0 N 1 N 2 N 3 N 4 N 5 N 6 N 7 N 8*
Pozícia číslo P N P N P Kontrolná číslica GTIN-8 N 8 N 7 N 6 N 5 N 4 N 3 N 2 K 1 GTIN-12 N 12 N 11 N 10 N 9 N 8 N 7 N 6 N 5 N 4 N 3 N 2 K 1 GTIN-13 N 13 N 12 N 11 N 10 N 9 N 8 N 7 N 6 N 5 N 4 N 3 N 2 K 1 GTIN-14 N 14 N 13 N 12 N 11 N 10 N 9 N 8 N 7 N 6 N 5 N 4 N 3 N 2 K 1 SSCC N 18 N 17 N 16 N 15 N 14 N 13 N 12 N 11 N 10 N 9 N 8 N 7 N 6 N 5 N 4 N 3 N 2 K 1
Vysvetlivky: P = párny, N = nepárny, SSCC = Serial Shipping Container Code (kód združenej prepravnej jednotky určenej na prepravu alebo skladovanie) 1. Súčet všetkých číslic daného kódu na párnych miestach 2. Výsledok kroku 1 vynásobte 3 3. Súčet všetkých číslic daného kódu na nepárnych miestach 4. Súčet výsledkov kroku 2 a 3 5. Zaokrúhliť výslednú hodnotu kroku 4 na celé desiatky nahor 6. Odpočítať výslednú hodnotu kroku 4 od výslednej hodnoty kroku 5 7. Rozdiel je kontrolná číslica
Prínosy z používania EAN presnosť registrácie podpora riadenia údajov rýchlosť registrácie procesov v reálnom údajov čase široké aplikačné podpora riadenia Výhody možnosti peňažného toku EAN zvýšenie produktivity priame napojenie na manipulačných decentralizovaný systémov informačný systém zníženie podpora aplikácie nákladov JIT efektívne využitie skladového priestoru

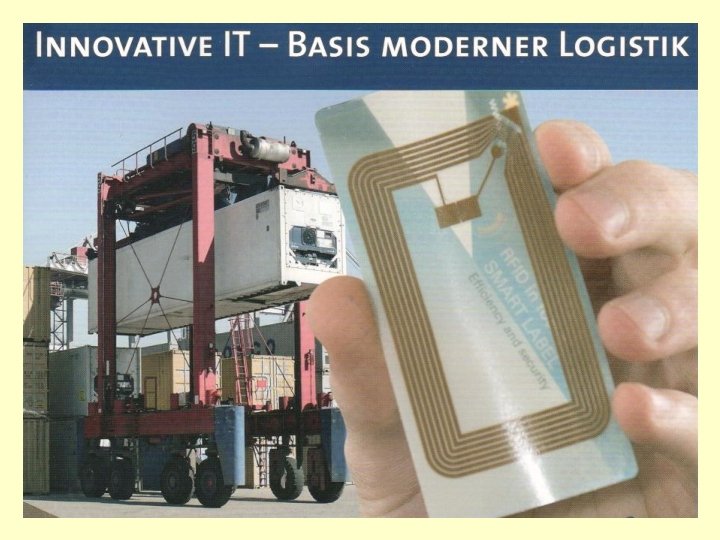

Radio Frequency Identification RFID • Umožňuje elektronické štítkovanie (EPC) a jednoznačnú identifikáciu objektov prostredníctvom rádiových vĺn, • Electronic product code - je zakódovaný v elektronickej podobe.
RFID technológiu tvoria tri hlavné komponenty: • Rádiofrekvenčný štítok – tag, transponder, (čip - pamäť + anténa) • Čítacie zariadenie, (vysielač + prijímač rádiových vĺn), • Počítač (manipulácia a spracovanie údajov).
Konšrtrukcia transpordéra
Štruktúra systému RFID
Transpondéry RFID sa rozlišujú: - podľa prenosovej frekvencie (nízko a vysokofrekvenčné) - podľa účelu použitia (aktívne, pasívne) Konštrukcia transpordéra RFID: - anténa, - analógový obvod pre príjem a vysielanie Transceiver a - digitálny obvod s permanentnou pamäťou.
Čítacie zariadenia Psion ptx WAPRO-G 2 -1
Čítacie zariadenie Psion ptx 7535 -G 2 -2
Výhody RFID štítkov 1. • anonymita – reaguje iba na impulz elektromagnetického poľa, • dosah – štítky môžu byť načítané aj z viac ako 100 metrov, • rýchlosť – v priebehu troch sekúnd môže byť načítaných až 250 štítkov
Výhody RFID štítkov 2. • selektivita – zo štítkov môžu byť načítané len vybrané dáta, • odolnosť – štítky môžu byť súčasťou balenia, alebo môžu byť chránené v plastických resp. vodotesných obaloch, • operatívnosť - načítané štítky môžu byť okamžite aktualizované.
Najčastejšie sa však o nasadení RFID hovorí v týchto odvetviach: - preprava a logistika, - výroba a spracovanie, - bezpečnosť Počet konkrétnych aplikácií môže byť podstatne väčší o tieto príklady: evidenciu a sledovanie zvierat, evidenciu a sledovanie nebezpečných odpadov, sledovanie procesu výroby, sledovanie doručovania zásielok, sledovanie automobilovej dopravy.
Štruktúra kódu EPC
Algoritmus funkcie systému EPC Network Základnou funkciou siete je: zabezpečiť vysledovanie charakteristík vyšpecifikovaných produktov v uzloch zásobovacieho reťazca na základe kódu EPC. Algoritmus stanovuje vlastne postup komunikácie medzi databázovými systémami, ktoré sú lokalizované u vlastníka siete - Centrálny Register a u užívateľoch siete, na strane výrobcu (dodávateľa) – Server výrobcu a Katalóg a u maloobchodníka (odberateľa) - Lokálny server.
- RFID snímač zosníme kód EPC z RFID štítku umiestneného na výrobku a odošle ho do pracovnej stanice PC, - PC vyhľadá na lokálnom serveri maloobchodníka informácie, ktoré prislúchajú zosnímanému kódu EPC, - ak nenájde požadované údaje, tak vyžiada z centrálneho registra adresu toho servera, ktorý údaje zosnímaného EPC obsahuje, - register zašle adresu servera - výrobcu, kde sa údaje o zosnímanom kóde EPC nachádzajú, - server maloobchodníka kontaktuje server výrobcu s dotazom na sa údaje EPC, - server výrobcu zašle adresu „katalógu“ výrobkov (napr. pml. mfg. net), - server maloobchodníka zaregistruje do firemného informačného systému udanú adresu „katalógu“, - maloobchodník kontaktuje „katalóg“, - „katalóg“ na vyžiadanie zašle jedinečné údaje o výrobku.
Podporný systém - EDI • EDI = Electronic Data Interchange elektronická výmena údajov • EDIFACT = EDI for Administration Commerce and Transport EDI pre riadenie obchodu a dopravy • EDIVAN = Value Added Networks for EDI
EDI Elektronická výmena dát, (Electronic Data Interchange (EDI)), popisuje ako sumárny pojem všetky elektronické procesy k: - asynchrónnemu a - plne automatickému zasielaniu štruktúrovaných správ medzi aplikačnými systémami rôznych inštitúcií.
Znaky EDI • asynchrónny prenos, Strore – and Forward. (e-mail) • synchrónny prenos, princíp, Pull-tlaku (Web služba) • plne automatický prenos, základný princíp EDI (plne automatizovaná komunikácia • zasielanie správ, princíp Push tlak • aplikačný systém : podnikovo-aplikačná integrácia EAI, min. dve rôzne inštitúcie prepojené cez EDI
Štandardy správ Aby mohli byť EDI – štandardy spracované príjmateľom, musia vyhovovať predtým známej štruktúre. Jestvujú celosvetovo nespočetné rôzne štrukrúry pre EDI – správy. niektoré prednostné štandardy sú :
EDIVAN t e l e k o m u n i k á c i a sieťový informačný systém podniku „A“ "B . . . Z " podnikové informačné systémy "B . . . Z " vállalat ové számítástechnikmy "B . . . Z hálózata" vállalat ové számítástechnikmy hálózata server system EDI operátora Mainframe. . .
Výhody EDI elektronický styk s bankami obchodovanie urýchlenie prípravy a bez papierových realizácie spolupráce na dokumentov báze koncepcie JIT kompetentné podpora používania profesionálne Výhody čiarových kódov obchodovanie EDI zvýšenie údajovej produktivity presnosti zníženie priame napojenie na zásob interný informačný zvýšenie komunikačnej systém úrovne s obchodnými partnermi
• SWIFT - pre banky • UN/EDIFACT – najrozsiahlejší a svetovo používaný štandard, za ktrorý zodpovedá Európska hospodárska komisia (UN/ECE). v rámci EDIFACT – existujú odvetvovo– špecifické podmnožiny ako napr. EDIFICE, EANCON, • ANSI ASC X 12 – hlavne v Amerike rozšírený štandard • GTDI (Guidelines for Trade Data Interchange) – štandardný formát, vyvinutý v UN/ECE v Ženeve, dnes ešte silne zastúpený vo Veľkej Británii. Bol základom spolu s štanfardom s ANSI ASC X 12 pre UN/EDIFACT.
• VDA – štandard nemeckého automobilového priemyslu, ktorý je stále často nahrádzaný štandardom EDIFACT. • GAEB – pre stavebníctvo (spoločný výbor elektroniky v stavebníctve) • EDITEC- pre odvetvie (sanita – kúrenie – klíma) • ODETTE – štandard európskeho automobilového priemyslu, krorý spojite je nahradzovaný EDIFACT - om • GALIA – automobilový štandard predovšetkým vo Francúzsku podobný standardu Odette • eb. XML – otvorený štandard pre elektonický obchod XML • Fortras – pre výmenu dát medzi špedíciami
Typy správ: • DELFOR – výzva dodávateľa (delivery forecast) • DELJIT – časovo presná výzva (delivery Just-in-Time) • DESADV – dodávateľské avízo (despatch advice message) • IFTMBC – potvrdenie o rezervácii dopravy (transport booking confirmation) • IFTMBF – požiadavka na rezerváciu dopravy (transport booking request) • IFTMIN – príkaz pre dopravu -/špedíciu (instructions of transport) • INVOIC – faktúra (invoice message) • INVRPT – správa o stave skladu (inventory report) • MSCONS – číselné hodnoty (metered services consumption report message) • ORDERS – objednávka (purchase order message)
• ORDRSP – Odpoveď na objednávku (purchase order response message) • PAYORD –Platobný príkaz (payment order message) • PRICAT –Cenník / katalóg (price catalogue message) • PRODAT – Úuaje o výrobku (product data message) • RECADV – Oznam o príjme tovaru (receipt advice) • REMADV – Avízo o platbe (remittance advice) • UTILMD – Kmeňové údaje o zákazníkoch a platobných miestach (utilities master data message)
Príklad Výrez (vykrojenie) zo správy EDIFACT môže asi takto vyzerať: DTM+11: 200606200730: 203'
DTM+4: 20060620: 102' NAD+BY+++Bestellername+Strasse+Stadt++23436+xx' LIN+1++Produkt Schrauben: SA' QTY+1: 1000'
