Prof Elena Rducanu Colegiul Naional Bnean Timioara Ce

Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Ce sunt rezistoarele? Rezistoarele sunt dispozitive folosite în circuitele electrice pentru a regla intensitatea curentului electric Simboluri: ► rezistor fix ► rezistor variabil Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Tipuri de rezistoare Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Rezistoare fixe Rezistori cu peliculă de carbon Rezistori cu peliculă metalică Rezistor bobinat Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

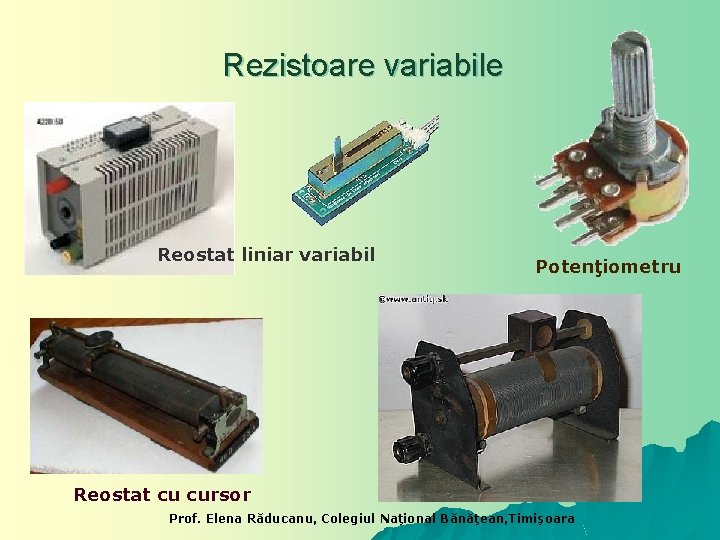

Rezistoare variabile Reostat liniar variabil Potenţiometru Reostat cu cursor Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Rezistenţa electrică ► mărime ce caracterizează rezistenţa pe care o opune trecerea curentului electric printr-un conductor V R I A Rezistenţa electrică este egală cu raportul dintre tensiunea electrică U aplicată unui conductor şi intensitatea I a curentului electric care îl străbate Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

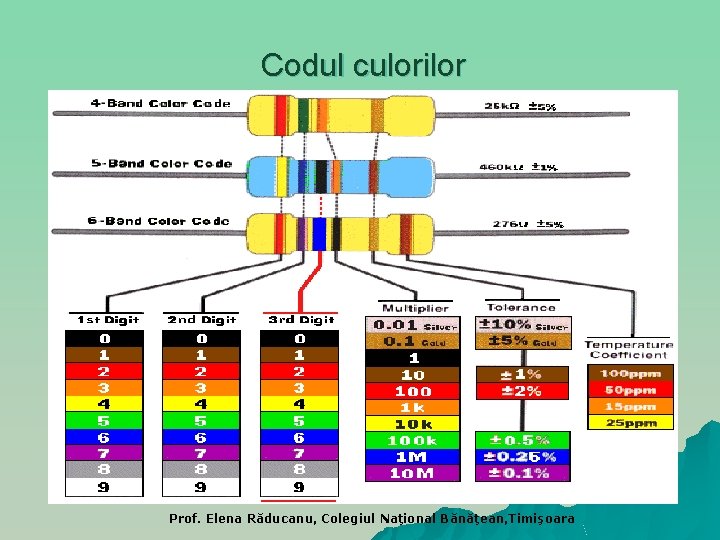

Codul culorilor Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Dependenţa rezistenţei de dimensiunile conductorului ►Rezistenţa este proporţională cu lungimea conductorului Exemplu : fir de cupru de secţiune S 2 l , 2 R l, R R~l ►Rezistenţa este invers proporţională cu secţiunea conductorului Exemplu : fir de cupru de lungime l S, R 2 S , R/2 R~ Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Dependenţa rezistenţei de natura conductorului ►Rezistenţa depinde de natura conductorului Exemplu : ρ = 1, 7∙ 10 -8 Ω∙m R 1 Cu ● fir de cupru de lungime l şi secţiune S ● fir de aluminiu de lungime l şi secţiune S R 2 ρAl = 2, 8∙ 10 -8 Ω∙m Click imagine ρ – rezistivitate electrică Dependenta rezistentei de ρ, l, S Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Rezistivitatea electrică ►rezistivitatea nu depinde de dimensiunile conductorului ci numai de natura materialului din care este confecţionat Unitate de măsură: [ ρ ]SI = Ω∙m ►rezistivitatea depinde de temperatură ρ = ρ0 ( 1 + αt ) ρ0 – rezistivitatea electrică la 0˚C; ρ – rezistivitatea electrică la temperatura t; A α – coeficientul de temperatură al rezistivităţii Click imagine R = R 0 (1 + αt ) Dependenta rezistentei de temperatura Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Gruparea rezistoarelor Gruparea în serie R 1 R 2 A R 3 R 2 R 1 Rezistenţa echivalentă: A B RS = R 1 + R 2 +R 3 Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara B

Gruparea rezistoarelor R 3 Gruparea în paralel R 1 A R 2 A B B R 2 R 3 R 1 Rezistenţa echivalentă: Click imagine Gruparea rezistoarelor Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Aparate electrocasnice Fierbător electric Uscător de păr Fier de călcat Cuptor electric Plită electrică Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Aparate electrocasnice Calorifer electric Boiler electric Maşină de spălat Sistem solar cu rezistenţă Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Circuite electronice - radiocasetofoane Ampificatoare audio- radiocasetofoane Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Circuit electric pentru programare Placă TV Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Circuit electric cu rezistori

Montaj electronic - sirenă Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara

Montaj electronic – voltmetru digital

Montaj electronic -termometru digital

Bibliografie http: //phet. colorado. edu/sims/resistance-in-a-wire_en. html http: //phet. colorado. edu/en/simulation/battery-resistor-circuit http: //www. walter-fendt. de/ph 14 ro/combres_ro. htm www. google. images. ro miculelectronist. blogspot. com Prof. Elena Răducanu, Colegiul Naţional Bănăţean, Timişoara
