Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti UNIVERSITETI I PRISHTINËS “HASAN PRISHTINA” FAKULTETI I INXHINIERISË MEKANIKE Drejtimi: KOMUNIKACION LËNDA: GRAFIKA INXHINIERIKE Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci - Gjeometri Desktiptive Detyra nga kolineariteti qendror

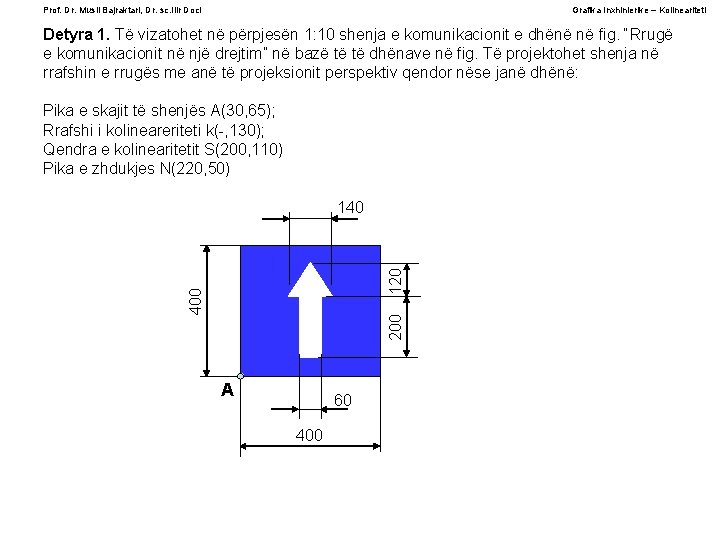

Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti Detyra 1. Të vizatohet në përpjesën 1: 10 shenja e komunikacionit e dhënë në fig. “Rrugë e komunikacionit në një drejtim” në bazë të të dhënave në fig. Të projektohet shenja në rrafshin e rrugës me anë të projeksionit perspektiv qendor nëse janë dhënë: Pika e skajit të shenjës A(30, 65); Rrafshi i kolineareriteti k(-, 130); Qendra e kolinearitetit S(200, 110) Pika e zhdukjes N(220, 50) 200 400 120 140 A 60 400

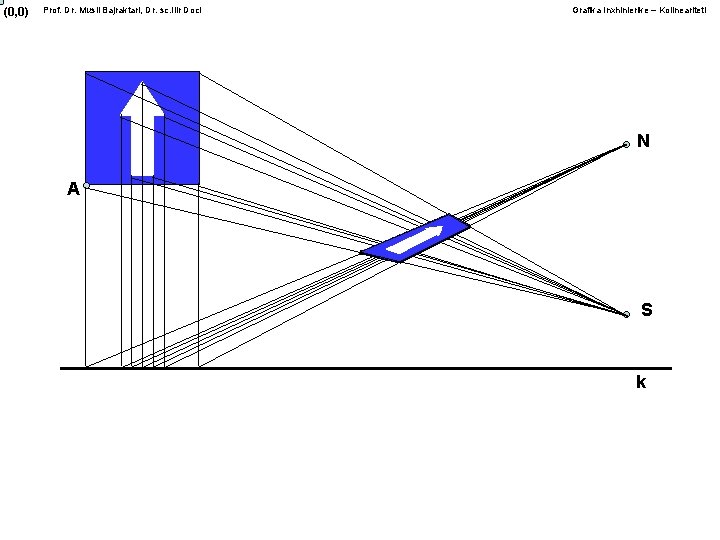

(0, 0) Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti N A S k

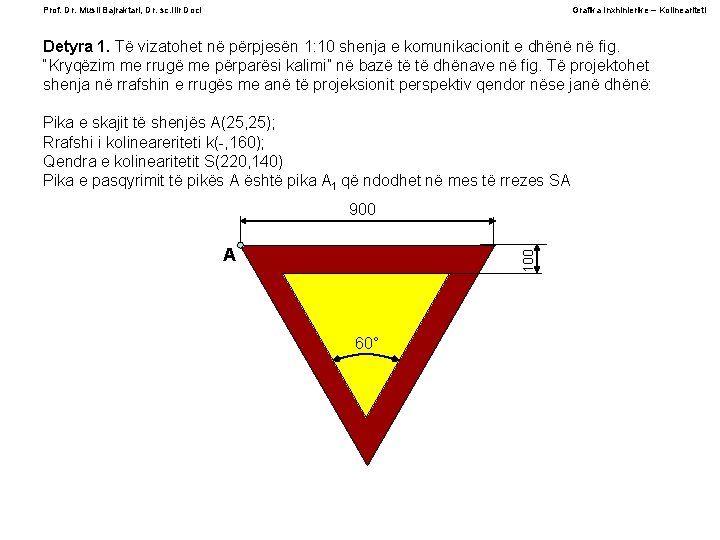

Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti Detyra 1. Të vizatohet në përpjesën 1: 10 shenja e komunikacionit e dhënë në fig. “Kryqëzim me rrugë me përparësi kalimi” në bazë të të dhënave në fig. Të projektohet shenja në rrafshin e rrugës me anë të projeksionit perspektiv qendor nëse janë dhënë: Pika e skajit të shenjës A(25, 25); Rrafshi i kolineareriteti k(-, 160); Qendra e kolinearitetit S(220, 140) Pika e pasqyrimit të pikës A është pika A 1 që ndodhet në mes të rrezes SA 900 100 A 60°

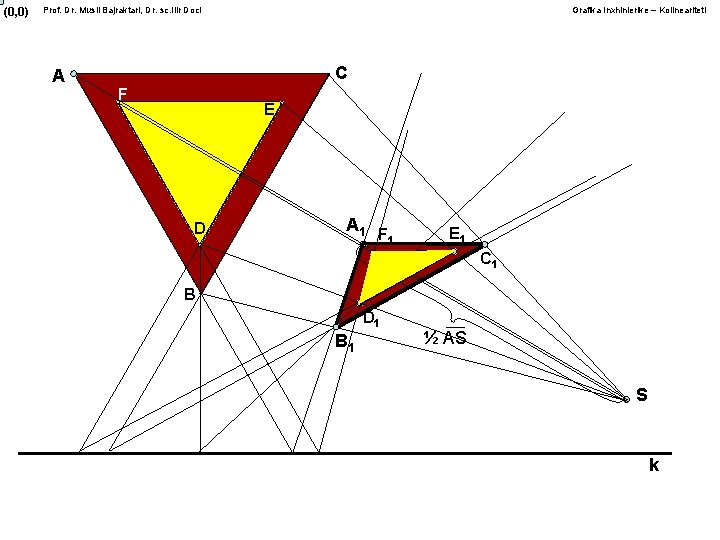

(0, 0) Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci A Grafika Inxhinierike – Kolineariteti C F E D A 1 F 1 E 1 C 1 B D 1 B 1 ½ AS S k

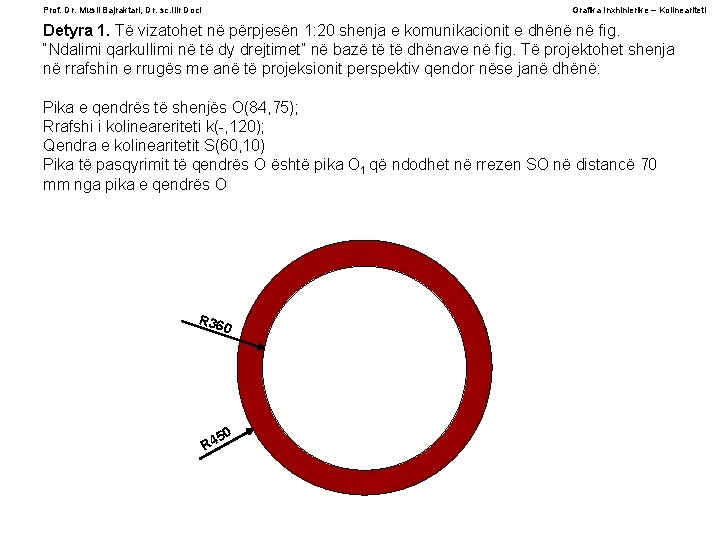

Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti Detyra 1. Të vizatohet në përpjesën 1: 20 shenja e komunikacionit e dhënë në fig. “Ndalimi qarkullimi në të dy drejtimet” në bazë të të dhënave në fig. Të projektohet shenja në rrafshin e rrugës me anë të projeksionit perspektiv qendor nëse janë dhënë: Pika e qendrës të shenjës O(84, 75); Rrafshi i kolineareriteti k(-, 120); Qendra e kolinearitetit S(60, 10) Pika të pasqyrimit të qendrës O është pika O 1 që ndodhet në rrezen SO në distancë 70 mm nga pika e qendrës O R 36 0 50 R 4

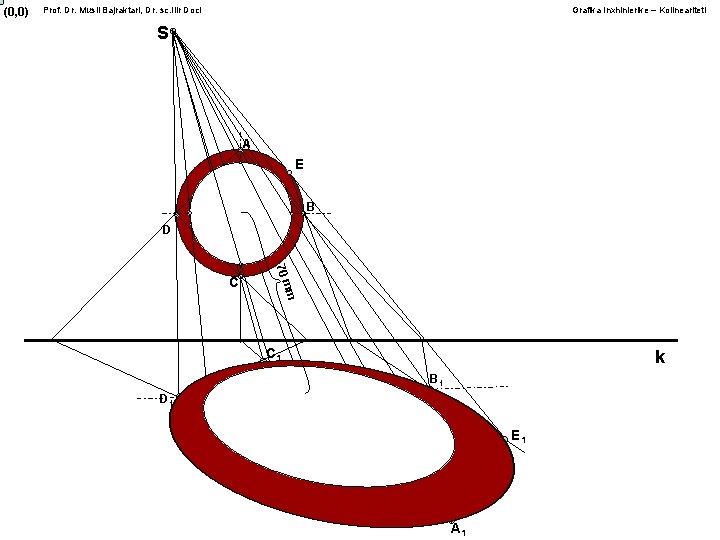

(0, 0) Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti S A E O B D m 70 m C C 1 D 1 k O 1 B 1 E 1 A 1

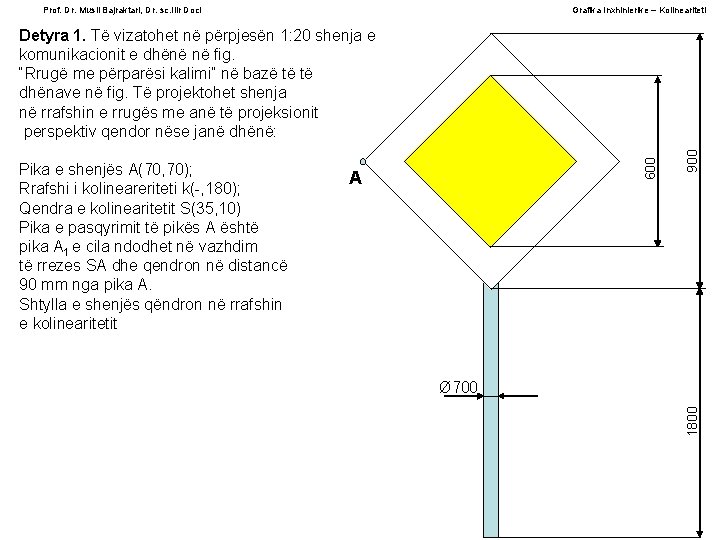

Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti 900 A Ø 700 1800 Pika e shenjës A(70, 70); Rrafshi i kolineareriteti k(-, 180); Qendra e kolinearitetit S(35, 10) Pika e pasqyrimit të pikës A është pika A 1 e cila ndodhet në vazhdim të rrezes SA dhe qendron në distancë 90 mm nga pika A. Shtylla e shenjës qëndron në rrafshin e kolinearitetit 600 Detyra 1. Të vizatohet në përpjesën 1: 20 shenja e komunikacionit e dhënë në fig. “Rrugë me përparësi kalimi” në bazë të të dhënave në fig. Të projektohet shenja në rrafshin e rrugës me anë të projeksionit perspektiv qendor nëse janë dhënë:

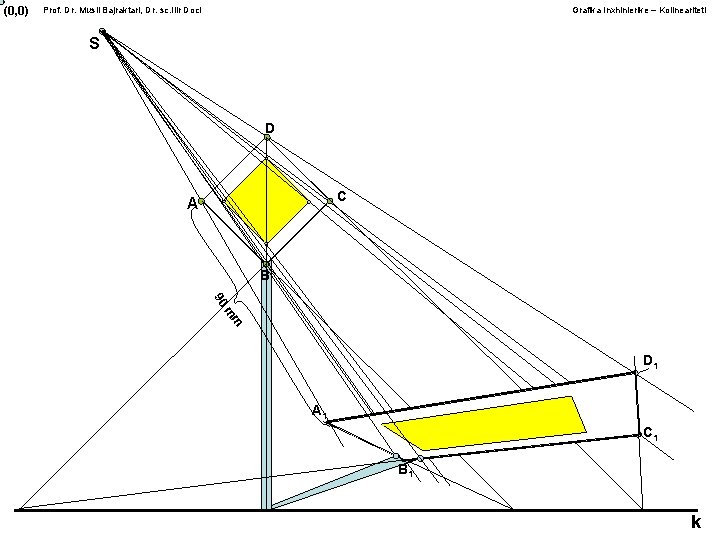

(0, 0) Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti S D C A B 90 m m D 1 A 1 C 1 B 1 k

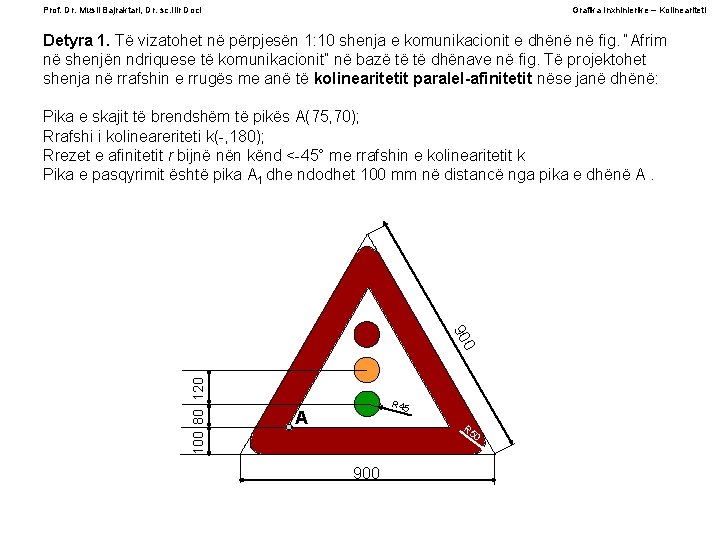

Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti Detyra 1. Të vizatohet në përpjesën 1: 10 shenja e komunikacionit e dhënë në fig. “Afrim në shenjën ndriquese të komunikacionit” në bazë të të dhënave në fig. Të projektohet shenja në rrafshin e rrugës me anë të kolinearitetit paralel-afinitetit nëse janë dhënë: Pika e skajit të brendshëm të pikës A(75, 70); Rrafshi i kolineareriteti k(-, 180); Rrezet e afinitetit r bijnë nën kënd <-45° me rrafshin e kolinearitetit k Pika e pasqyrimit është pika A 1 dhe ndodhet 100 mm në distancë nga pika e dhënë A. 100 80 120 0 90 R 45 A R 5 0 900

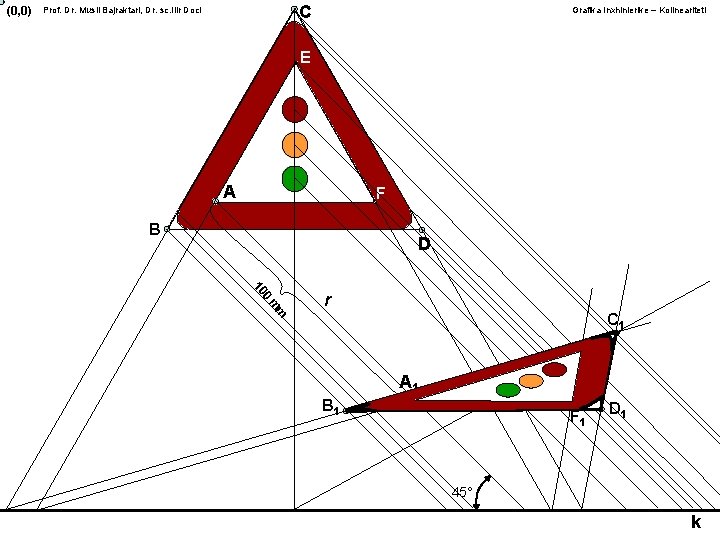

(0, 0) C Prof. Dr. Musli Bajraktari, Dr. sc. Ilir Doci Grafika Inxhinierike – Kolineariteti E F A F B D 0 10 C 1 m m r E 1 A 1 B 1 F 1 D 1 45° k
