Prof Dr Fatih M Botsal TANIMLAR Kinematik Hareketi
Prof. Dr. Fatih M. Botsalı
TANIMLAR Kinematik: Hareketi sisteme etki eden kuvvetleri göz önüne almadan inceleyen bilim dalıdır
KİNEMATİK ANALİZ Konum analizi Hız analizi İvme analizi
RİJİT CİSMİN DÜZLEMSEL HAREKETİ Ötelenme Sabit bir eksen etrafında dönme Genel düzlemsel hareket Dönen bir referans noktasına göre bağıl hareket
ÖTELENME VA=VB=VC=VX a. A=a. B=a. C=a. X
SABİT BİR EKSEN ETRAFINDA DÖNME
GENEL DÜZLEMSEL HAREKET Hareket ötelenme ve dönme hareketlerinin süperpozisyonu olarak kabul edilir Ötelenme Dönme
GENEL DÜZLEMSEL HAREKET Ötelenme Dönme
DÖNEN BİR REFERANS NOKTASINA GÖRE BAĞIL HAREKET z ω Z y A Y X O x
DÖNEN BİR REFERANS NOKTASINA GÖRE BAĞIL HAREKET
CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI

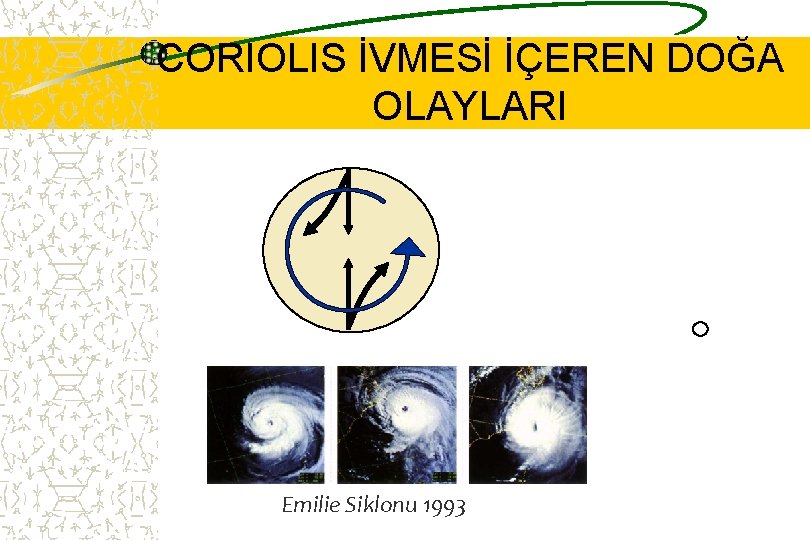

CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI Emilie Siklonu 1993
CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI Düşük basınç alanı etrafındaki hareket. Mavi oklar basınç gradyanının yönünü, kırmızı oklar ise Coriolis ivmesi yönünü göstermektedir.
CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI Su fıskiyelerinden doğrusal olarak fışkıran su dönmenin etkisiyle eğik bir yörünge izler.

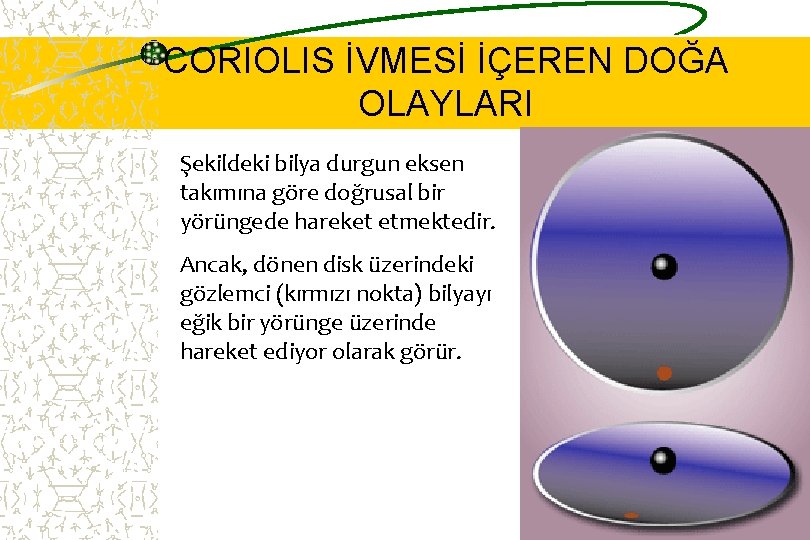

CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI Şekildeki bilya durgun eksen takımına göre doğrusal bir yörüngede hareket etmektedir. Ancak, dönen disk üzerindeki gözlemci (kırmızı nokta) bilyayı eğik bir yörünge üzerinde hareket ediyor olarak görür.

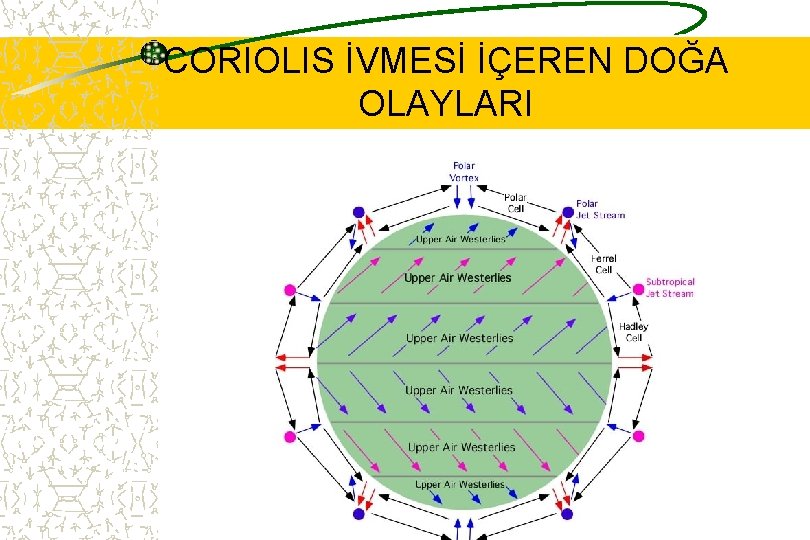

CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI
CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI
CORIOLIS İVMESİ İÇEREN DOĞA OLAYLARI
CORIOLIS İVMESİNİN BİLEŞENLERİ
CORIOLIS İVMESİNİN BİLEŞENLERİ

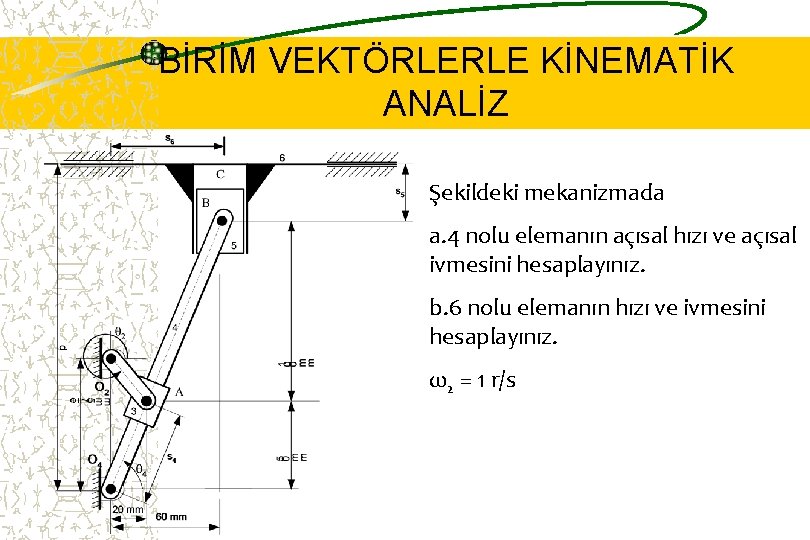

BİRİM VEKTÖRLERLE KİNEMATİK ANALİZ Şekildeki mekanizmada a. 4 nolu elemanın açısal hızı ve açısal ivmesini hesaplayınız. b. 6 nolu elemanın hızı ve ivmesini hesaplayınız. ω2 = 1 r/s

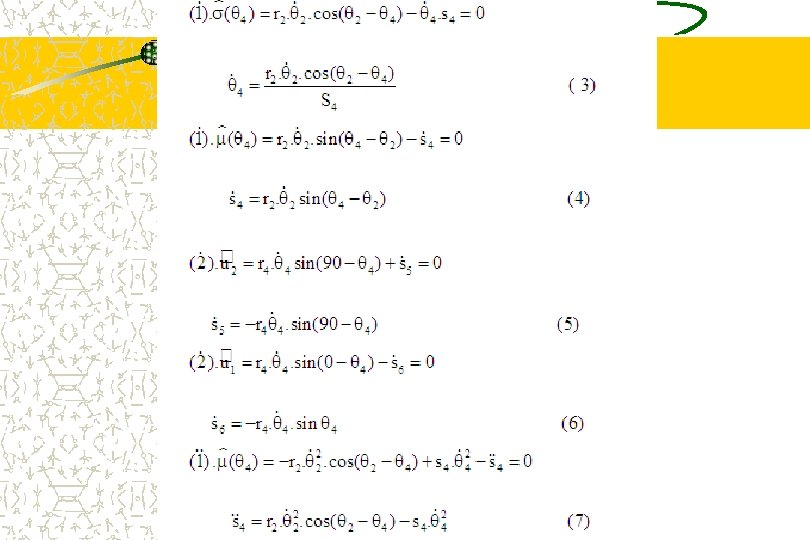

BİRİM VEKTÖRLERLE KİNEMATİK ANALİZ (1) (2)
BİRİM VEKTÖRLERLE KİNEMATİK ANALİZ
