Prof. : Dímisson Abreu Louzada E-mail: dimissonal@ifes. edu. br 31/10/2020
MICRÔMETRO 31/10/2020
31/10/2020
31/10/2020
MICRÔMETRO • Erros de medição : causados pelo operador. – Posicionamento do micrômetro; – Paralaxe (erros de visão); – Pressão através do tambor e não pela catraca. 31/10/2020
TIPOS DE MICRÔMETROS 1 - Micrômetros de medição externa; 2 - Micrômetros de medição interna; 3 - Micrômetros de medição de dentes de engrenagens; 4 - Micrômetros de medição de rôscas; etc. . 31/10/2020
TIPOS DE MICRÔMETROS 31/10/2020
TIPOS DE MICRÔMETROS 31/10/2020
TIPOS DE MICRÔMETROS 31/10/2020
TIPOS DE MICRÔMETROS 31/10/2020
• MICRÔMETRO: Cuidados especiais ao se trabalhar com micrômetros: • Não deixar cair no chão; • Não riscar as suas marcações; • Após o uso, limpar e lubrificar com óleo fino ou vaselina líquida, somente nas hastes. 31/10/2020
EXEMPLOS DE MEDIÇÃO 31/10/2020
EXEMPLOS DE MEDIÇÃO 31/10/2020

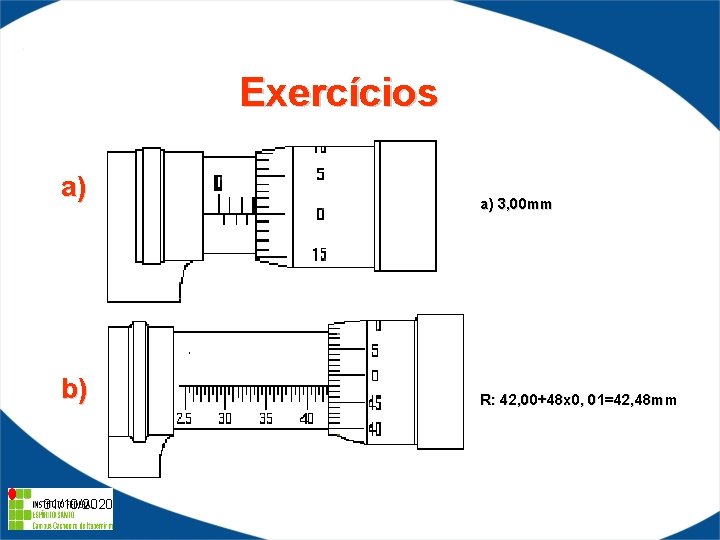

Exercícios a) b) 31/10/2020 a) 3, 00 mm R: 42, 00+48 x 0, 01=42, 48 mm

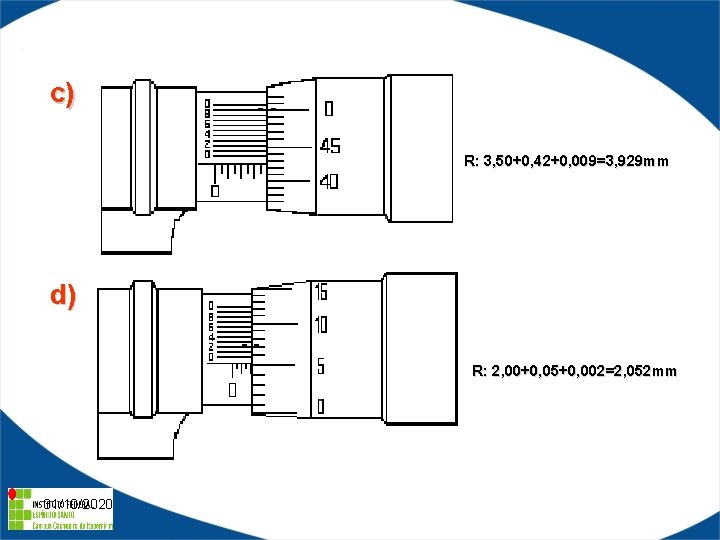

c) R: 3, 50+0, 42+0, 009=3, 929 mm d) R: 2, 00+0, 05+0, 002=2, 052 mm 31/10/2020
e) R: 53, 00+0, 09=53, 09 mm f) R: 1, 50+0, 009+0, 006=1, 596 mm 31/10/2020
g) R: 0, 35+0, 009=0, 359 mm h) R: 18, 00+0, 12=18, 12 mm 31/10/2020

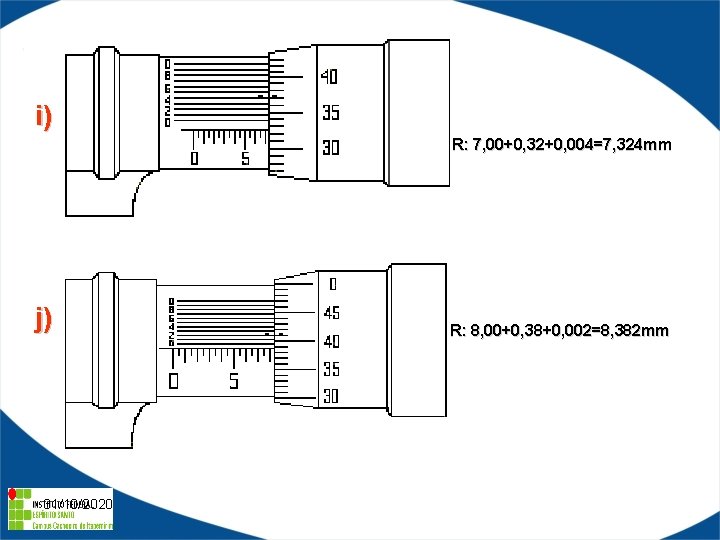

i) R: 7, 00+0, 32+0, 004=7, 324 mm j) 31/10/2020 R: 8, 00+0, 38+0, 002=8, 382 mm
k) l) R: 10, 50+0, 21+0, 002=10, 712 mm R: 6, 50+0, 02=6, 52 mm 31/10/2020
m) R: 63, 00+0, 21=63, 21 mm n) R: 26, 50+0, 15+0, 006=26, 656 mm 31/10/2020
o) R: 42 x 0, 01= 0, 42 mm 31/10/2020

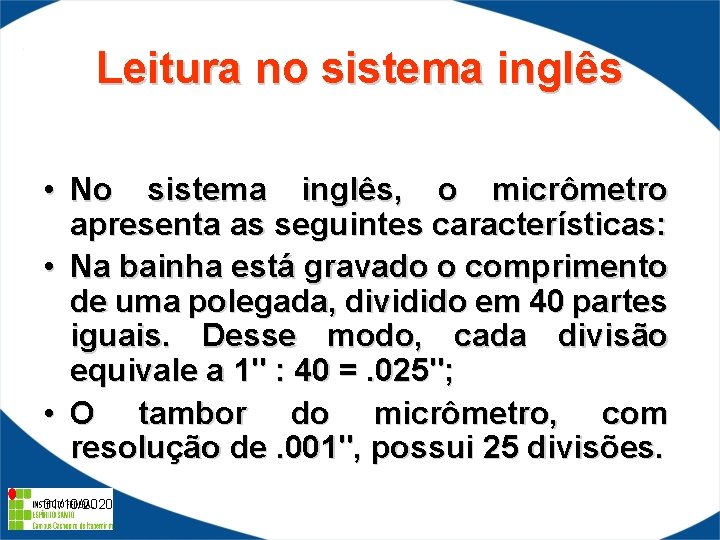

Leitura no sistema inglês • No sistema inglês, o micrômetro apresenta as seguintes características: • Na bainha está gravado o comprimento de uma polegada, dividido em 40 partes iguais. Desse modo, cada divisão equivale a 1" : 40 =. 025"; • O tambor do micrômetro, com resolução de. 001", possui 25 divisões. 31/10/2020

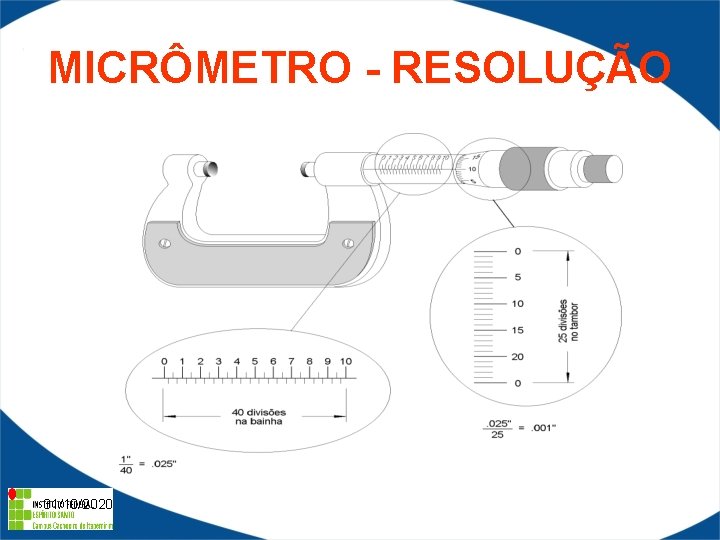

MICRÔMETRO - RESOLUÇÃO 31/10/2020

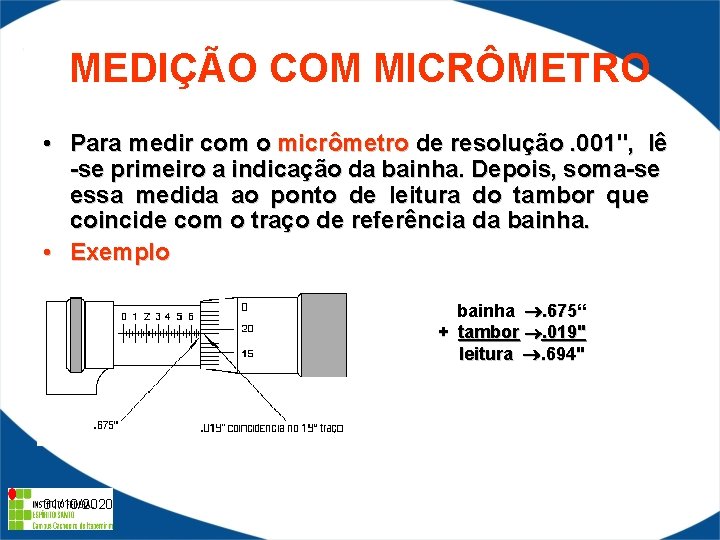

MEDIÇÃO COM MICRÔMETRO • Para medir com o micrômetro de resolução. 001", lê -se primeiro a indicação da bainha. Depois, soma-se essa medida ao ponto de leitura do tambor que coincide com o traço de referência da bainha. • Exemplo bainha . 675“ + tambor . 019" leitura . 694" 31/10/2020

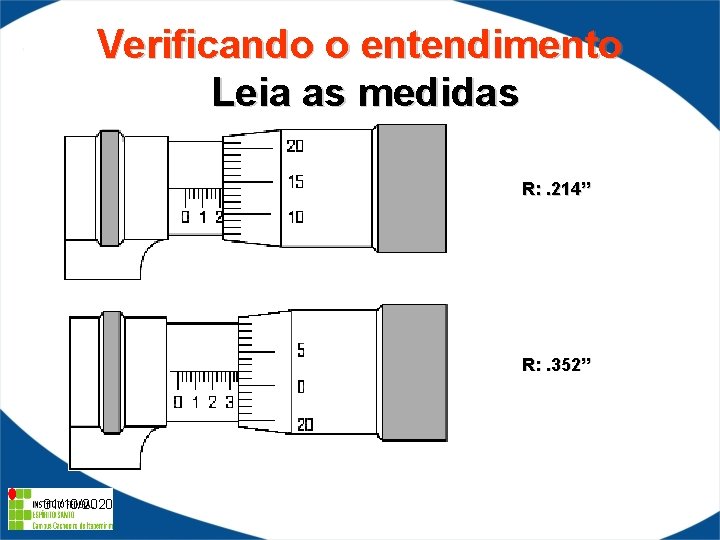

Verificando o entendimento Leia as medidas R: . 214” R: . 352” 31/10/2020

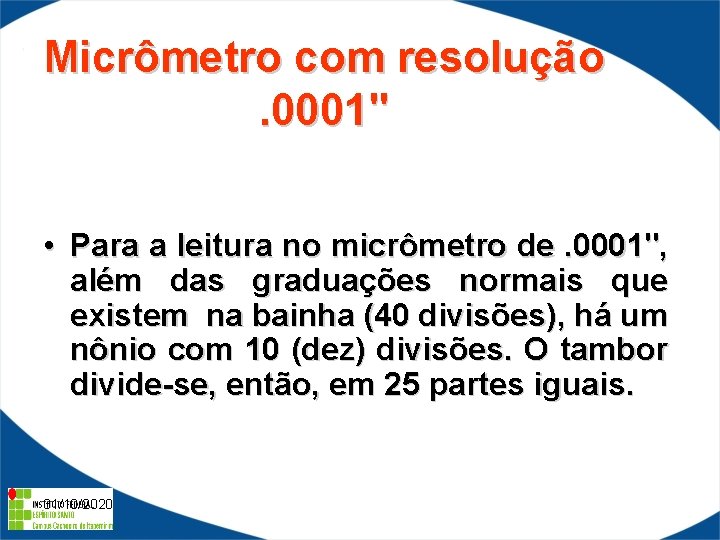

Micrômetro com resolução . 0001" • Para a leitura no micrômetro de. 0001", além das graduações normais que existem na bainha (40 divisões), há um nônio com 10 (dez) divisões. O tambor divide-se, então, em 25 partes iguais. 31/10/2020
Leitura do micrômetro é: • • • Sem o nônio resolução = passo da rosca = . 025” = 0. 001” nº de divisões do tambor 25 Com o nônio resolução = resolução do tambor =. 001” = 0. 0001” nº de divisões do nônio 10 • Para medir, basta adicionar as leituras da bainha, do tambor e do nônio. 31/10/2020
MEDINDO COM MICRÔMETRO • • • Para medir, basta adicionar as leituras da bainha, do tambor e do nônio. Exemplo 31/10/2020 R: 0. 3000+3 x 0. 0250+5 x 0. 0010+0. 0004=0. 3804”
Verificando o entendimento Leia as medidas R: . 4000”+. 0250”+. 0110+. 0006=. 4366” 31/10/2020 R: . 0750”+. 0020+. 0009=. 0779”
Exercícios • a) R: . 100”+. 075” =. 175” • b) R: . 200” +. 025”+. 013 =. 238” 31/10/2020
EXERCÍCIOS • c) R: . 3000” +. 0250” +. 0060”+. 0003” =. 3313” • d) 31/10/2020 R: . 1000”+. 0500” +. 0140” +. 0006” =. 1646”
EXERCÍCIOS • e) R: . 025” +. 006” =. 031” • f) 31/10/2020 R: . 400” +. 050” +. 018” =. 468”
EXERCÍCIOS • g) R: . 0500” +. 0100” +. 0003” =. 0603” • h) 31/10/2020 R: . 4000” +. 0750” +. 0010” +. 0005” =. 4765”
Tipos de micrômetro interno • Para medição de partes internas empregam-se dois tipos de micrômetros: micrômetro interno de três contatos, micrômetro interno de dois contatos (tubular e tipo paquímetro). 31/10/2020
Micrômetro interno de três contatos • Este tipo de micrômetro é usado exclusivamente para realizar medidas em superfícies cilíndricas internas, permitindo leitura rápida e direta. Sua característica principal é a de ser autocentrante, devido à forma e à disposição de suas pontas de contato, que formam, entre si, um ângulo de 120º 31/10/2020

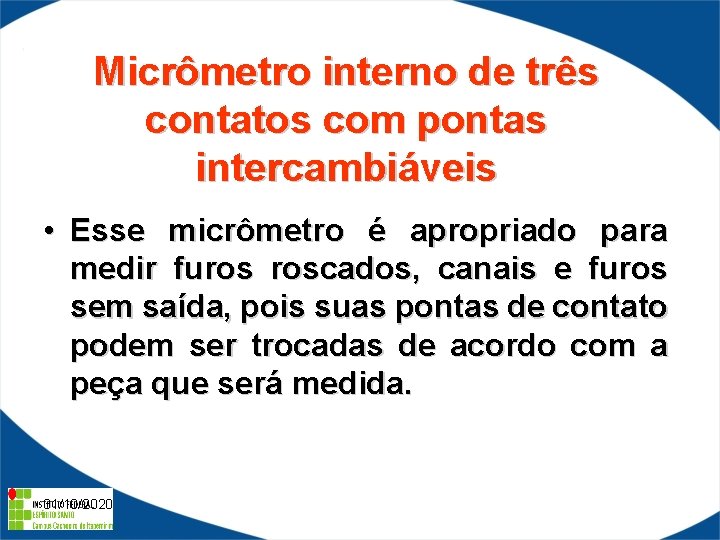

Micrômetro interno de três contatos com pontas intercambiáveis • Esse micrômetro é apropriado para medir furos roscados, canais e furos sem saída, pois suas pontas de contato podem ser trocadas de acordo com a peça que será medida. 31/10/2020

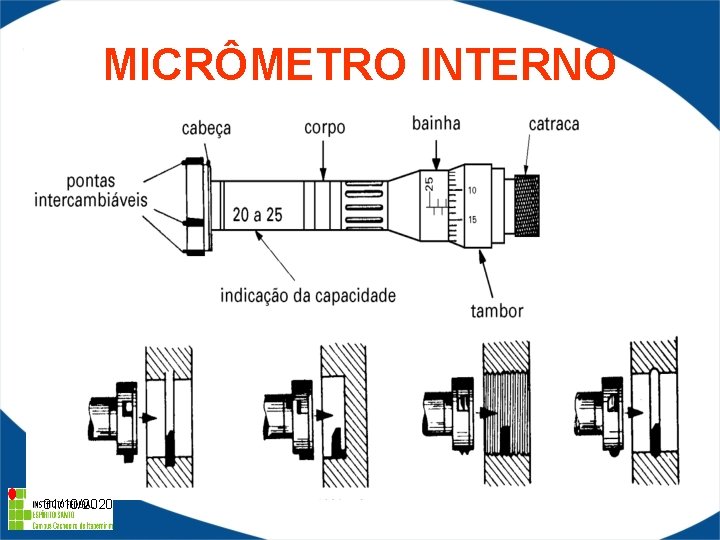

MICRÔMETRO INTERNO 31/10/2020
MICRÔMETRO INTERNO • Para obter a resolução, basta dividir o passo do fuso micrométrico pelo número de divisões do tambor. • • • Resolução = passo do fuso = 0, 5 = 0, 005 mm nº de divisor do tambor 100 31/10/2020
Sua leitura é feita no sentido contrário à do micrômetro externo. A leitura é realizada da seguinte maneira: Na bainha o valor correspondente é : 22, 000 mm No tambor o valor correspondente é : 0, 315 mm O valor total da medida portanto é : 22, 315 mm 31/10/2020
Micrômetros internos de dois contatos • Os micrômetros internos de dois contatos são do tipo tubular e do tipo paquímetro. Micrômetro interno tubular O micrômetro tubular é empregado para medições internas acima de 30 mm. Devido ao uso em grande escala do micrômetro interno de três contatos pela sua versatilidade, o micrômetro tubular atende quase que somente a casos especiais, principalmente as grandes dimensões. 31/10/2020
MICRÔMETRO TUBULAR • O micrômetro tubular utiliza hastes de extensão com dimensões de 25 a 2. 000 mm. As hastes podem ser acopladas umas às outras. Nesse caso, há uma variação de 25 mm em relação a cada haste acoplada. • • As figuras a seguir ilustram o posicionamento para a medição. 31/10/2020
MICRÔMETROS INTERNOS • Micrômetro tipo paquímetro • Esse micrômetro serve para medidas acima de 5 mm, a partir daí, varia de 25 em 25 mm. Observação: A calibração dos micrômetros internos tipo paquímetro e tubular é feita por meio de anéis de referência, dispositivos com blocos-padrão ou com micrômetro externo. Os micrômetros internos de três contatos são calibrados com anéis de referência. 31/10/2020
EXERCÍCIOS R: 17, 00 + 0, 50 + 0, 16 = 17, 66 mm R: 28, 00 + 0. 50 + 0, 24 + 0, 005 = 28, 745 mm R: 30, 00 + 0, 03 + 0, 005 = 30, 035 mm 31/10/2020 R: 6, 00 + 0, 41 + 0, 004 = 6, 414 mm
EXERCÍCIOS R: 32, 00 + 0. 50 + 0, 28 + 0. 005 = 32, 785 mm R: 22, 00 + 0, 31 + 0, 005 = 22, 315 mm 31/10/2020
