Prof Antonio P Nascimento Filho Teleprocessamento de Redes

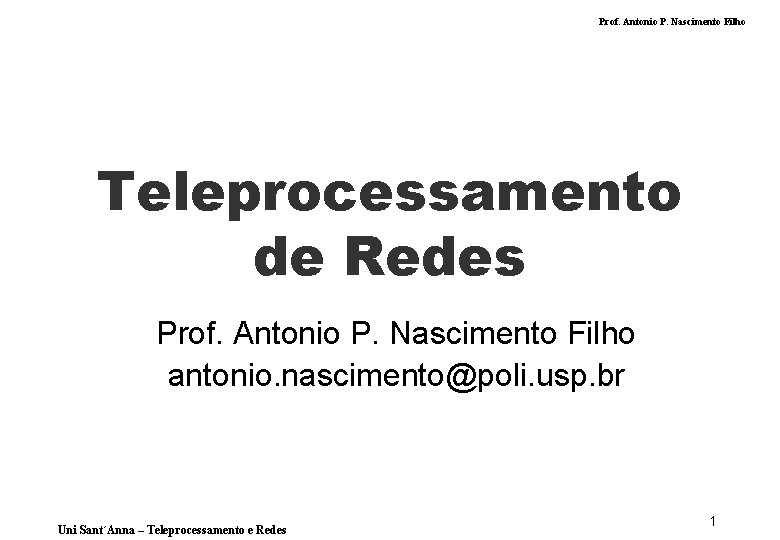

Prof. Antonio P. Nascimento Filho Teleprocessamento de Redes Prof. Antonio P. Nascimento Filho antonio. nascimento@poli. usp. br Uni Sant´Anna – Teleprocessamento e Redes 1

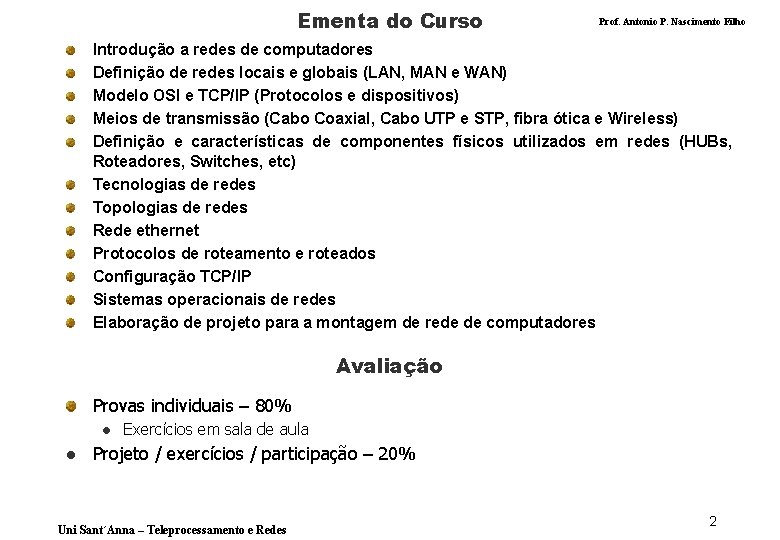

Ementa do Curso Prof. Antonio P. Nascimento Filho Introdução a redes de computadores Definição de redes locais e globais (LAN, MAN e WAN) Modelo OSI e TCP/IP (Protocolos e dispositivos) Meios de transmissão (Cabo Coaxial, Cabo UTP e STP, fibra ótica e Wireless) Definição e características de componentes físicos utilizados em redes (HUBs, Roteadores, Switches, etc) Tecnologias de redes Topologias de redes Rede ethernet Protocolos de roteamento e roteados Configuração TCP/IP Sistemas operacionais de redes Elaboração de projeto para a montagem de rede de computadores Avaliação Provas individuais – 80% l l Exercícios em sala de aula Projeto / exercícios / participação – 20% Uni Sant´Anna – Teleprocessamento e Redes 2

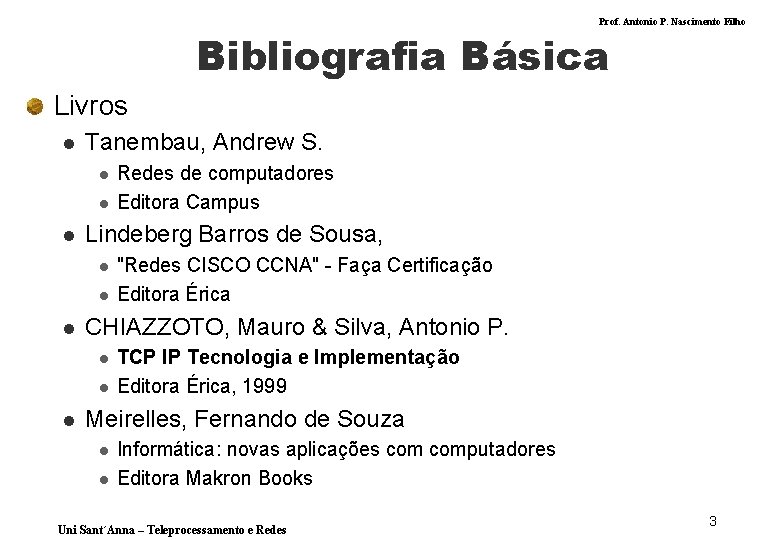

Prof. Antonio P. Nascimento Filho Bibliografia Básica Livros l Tanembau, Andrew S. l l l Lindeberg Barros de Sousa, l l l "Redes CISCO CCNA" - Faça Certificação Editora Érica CHIAZZOTO, Mauro & Silva, Antonio P. l l l Redes de computadores Editora Campus TCP IP Tecnologia e Implementação Editora Érica, 1999 Meirelles, Fernando de Souza l l Informática: novas aplicações computadores Editora Makron Books Uni Sant´Anna – Teleprocessamento e Redes 3

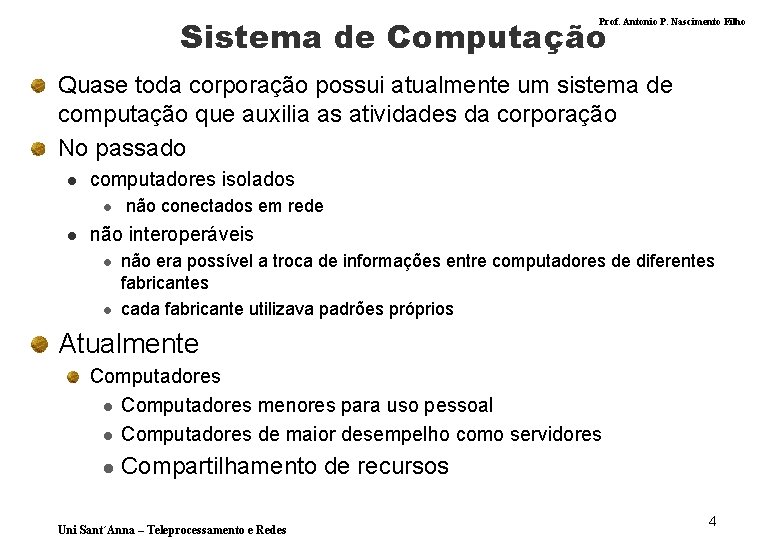

Sistema de Computação Prof. Antonio P. Nascimento Filho Quase toda corporação possui atualmente um sistema de computação que auxilia as atividades da corporação No passado l computadores isolados l l não conectados em rede não interoperáveis l l não era possível a troca de informações entre computadores de diferentes fabricantes cada fabricante utilizava padrões próprios Atualmente Computadores l Computadores menores para uso pessoal l Computadores de maior desempelho como servidores l Compartilhamento de recursos Uni Sant´Anna – Teleprocessamento e Redes 4

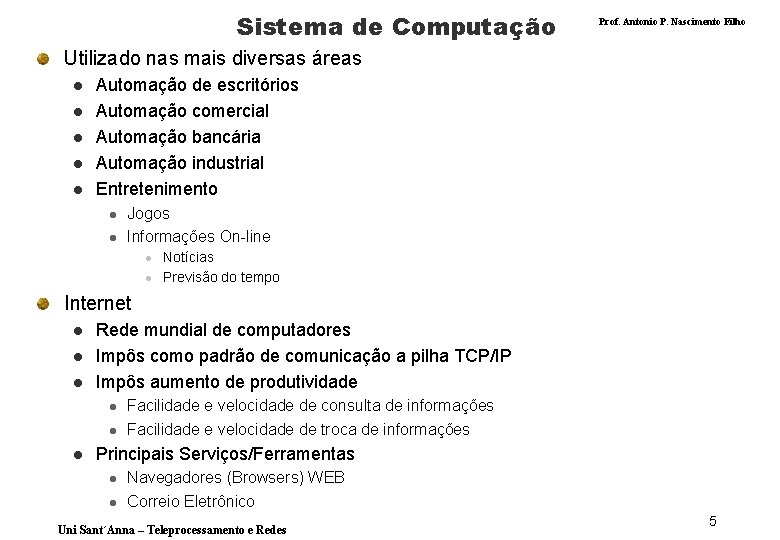

Sistema de Computação Prof. Antonio P. Nascimento Filho Utilizado nas mais diversas áreas l l l Automação de escritórios Automação comercial Automação bancária Automação industrial Entretenimento l l Jogos Informações On-line l l Notícias Previsão do tempo Internet l l l Rede mundial de computadores Impôs como padrão de comunicação a pilha TCP/IP Impôs aumento de produtividade l l l Facilidade e velocidade de consulta de informações Facilidade e velocidade de troca de informações Principais Serviços/Ferramentas l l Navegadores (Browsers) WEB Correio Eletrônico Uni Sant´Anna – Teleprocessamento e Redes 5

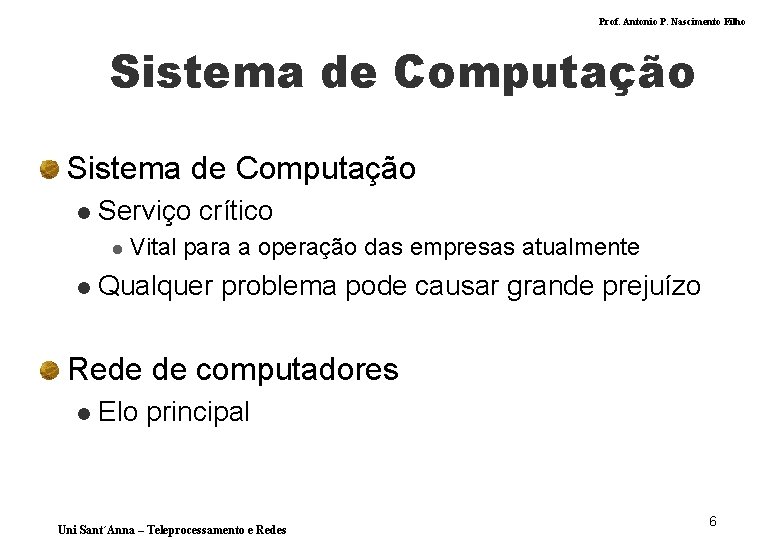

Prof. Antonio P. Nascimento Filho Sistema de Computação l Serviço crítico l l Vital para a operação das empresas atualmente Qualquer problema pode causar grande prejuízo Rede de computadores l Elo principal Uni Sant´Anna – Teleprocessamento e Redes 6

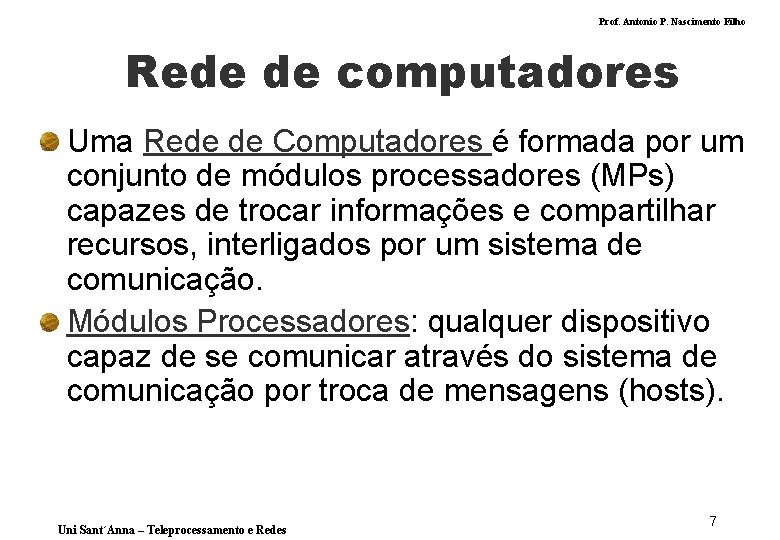

Prof. Antonio P. Nascimento Filho Rede de computadores Uma Rede de Computadores é formada por um conjunto de módulos processadores (MPs) capazes de trocar informações e compartilhar recursos, interligados por um sistema de comunicação. Módulos Processadores: qualquer dispositivo capaz de se comunicar através do sistema de comunicação por troca de mensagens (hosts). Uni Sant´Anna – Teleprocessamento e Redes 7

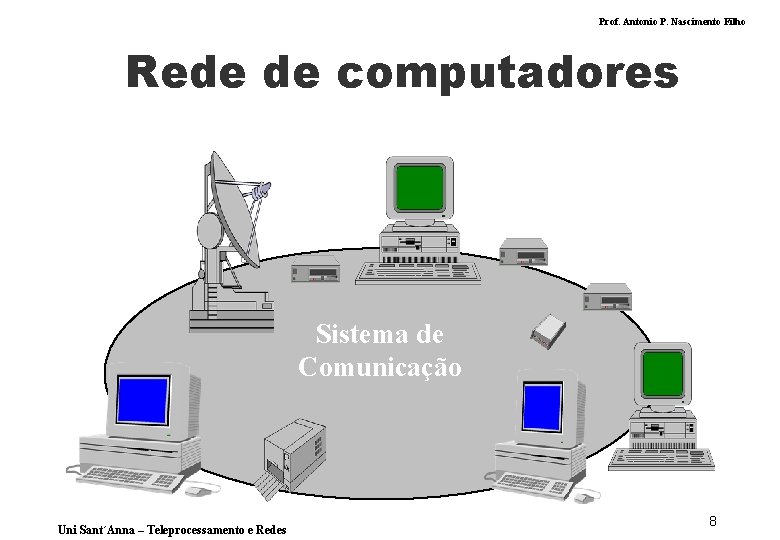

Prof. Antonio P. Nascimento Filho Rede de computadores Sistema de Comunicação Uni Sant´Anna – Teleprocessamento e Redes 8

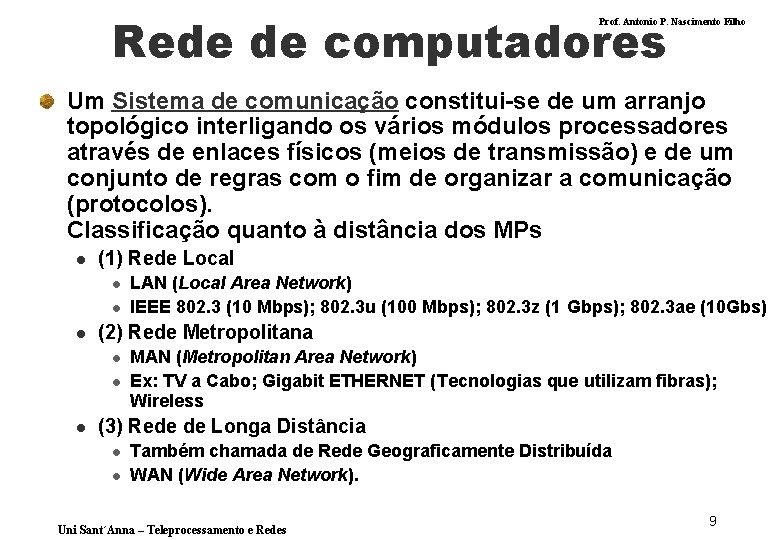

Rede de computadores Prof. Antonio P. Nascimento Filho Um Sistema de comunicação constitui-se de um arranjo topológico interligando os vários módulos processadores através de enlaces físicos (meios de transmissão) e de um conjunto de regras com o fim de organizar a comunicação (protocolos). Classificação quanto à distância dos MPs l (1) Rede Local l (2) Rede Metropolitana l l l LAN (Local Area Network) IEEE 802. 3 (10 Mbps); 802. 3 u (100 Mbps); 802. 3 z (1 Gbps); 802. 3 ae (10 Gbs) MAN (Metropolitan Area Network) Ex: TV a Cabo; Gigabit ETHERNET (Tecnologias que utilizam fibras); Wireless (3) Rede de Longa Distância l l Também chamada de Rede Geograficamente Distribuída WAN (Wide Area Network). Uni Sant´Anna – Teleprocessamento e Redes 9

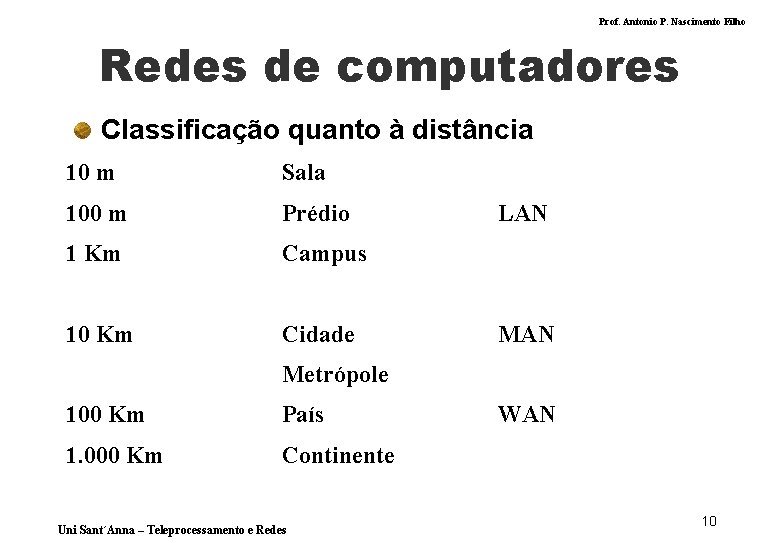

Prof. Antonio P. Nascimento Filho Redes de computadores Classificação quanto à distância 10 m Sala 100 m Prédio 1 Km Campus 10 Km Cidade LAN Metrópole 100 Km País 1. 000 Km Continente Uni Sant´Anna – Teleprocessamento e Redes WAN 10

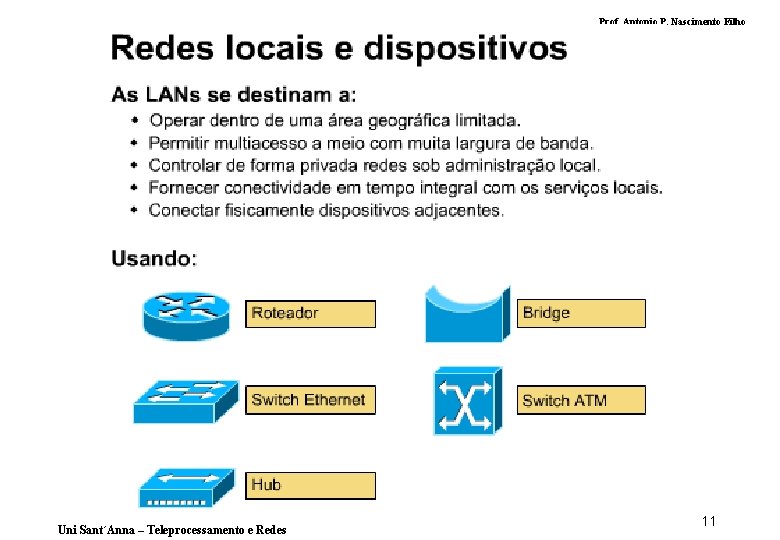

Prof. Antonio P. Nascimento Filho Uni Sant´Anna – Teleprocessamento e Redes 11

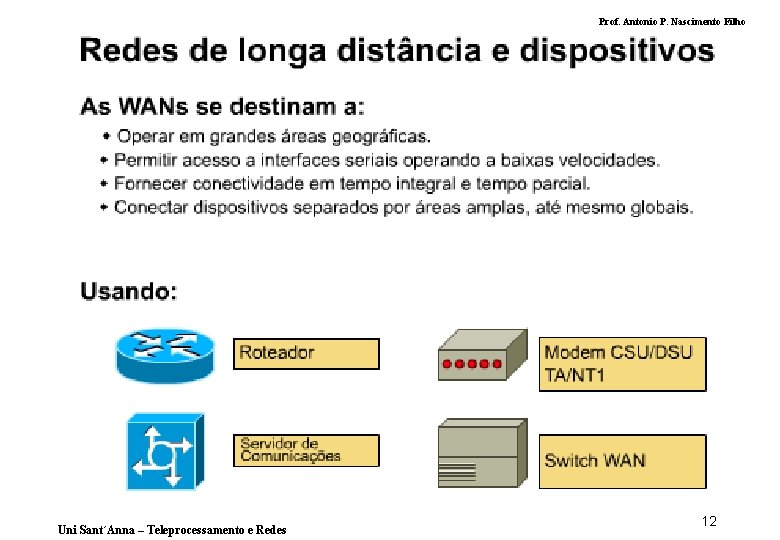

Prof. Antonio P. Nascimento Filho Uni Sant´Anna – Teleprocessamento e Redes 12

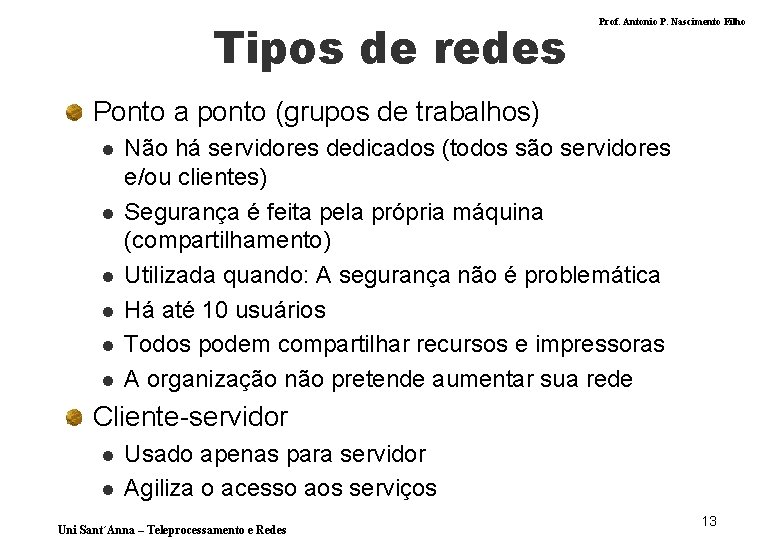

Tipos de redes Prof. Antonio P. Nascimento Filho Ponto a ponto (grupos de trabalhos) l l l Não há servidores dedicados (todos são servidores e/ou clientes) Segurança é feita pela própria máquina (compartilhamento) Utilizada quando: A segurança não é problemática Há até 10 usuários Todos podem compartilhar recursos e impressoras A organização não pretende aumentar sua rede Cliente-servidor l l Usado apenas para servidor Agiliza o acesso aos serviços Uni Sant´Anna – Teleprocessamento e Redes 13

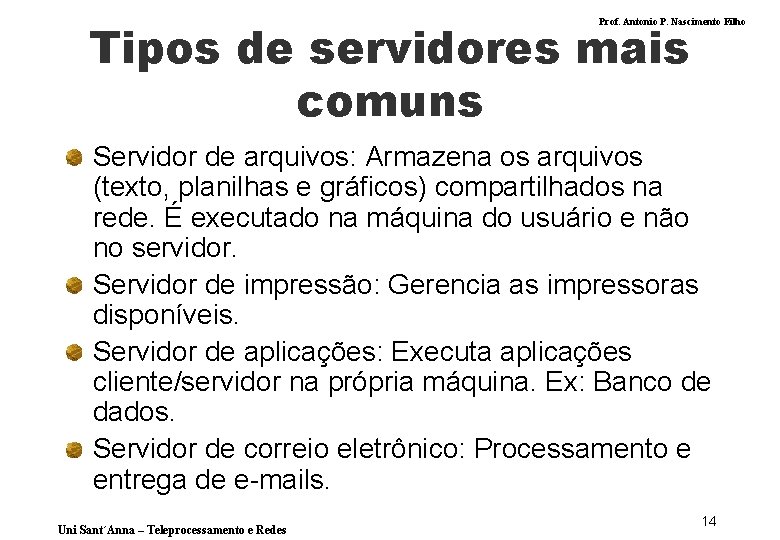

Tipos de servidores mais comuns Prof. Antonio P. Nascimento Filho Servidor de arquivos: Armazena os arquivos (texto, planilhas e gráficos) compartilhados na rede. É executado na máquina do usuário e não no servidor. Servidor de impressão: Gerencia as impressoras disponíveis. Servidor de aplicações: Executa aplicações cliente/servidor na própria máquina. Ex: Banco de dados. Servidor de correio eletrônico: Processamento e entrega de e-mails. Uni Sant´Anna – Teleprocessamento e Redes 14

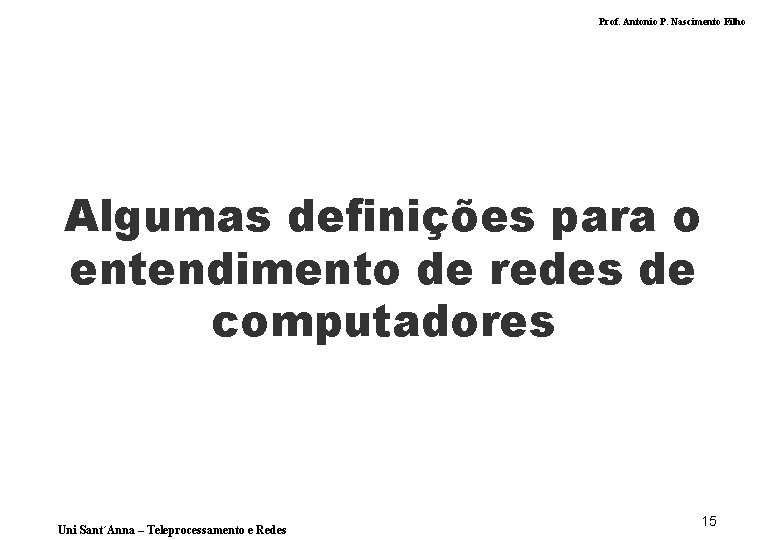

Prof. Antonio P. Nascimento Filho Algumas definições para o entendimento de redes de computadores Uni Sant´Anna – Teleprocessamento e Redes 15

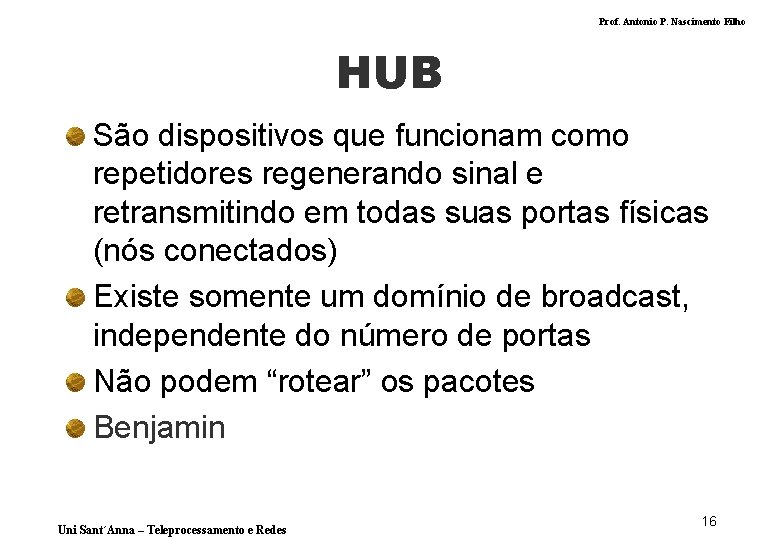

Prof. Antonio P. Nascimento Filho HUB São dispositivos que funcionam como repetidores regenerando sinal e retransmitindo em todas suas portas físicas (nós conectados) Existe somente um domínio de broadcast, independente do número de portas Não podem “rotear” os pacotes Benjamin Uni Sant´Anna – Teleprocessamento e Redes 16

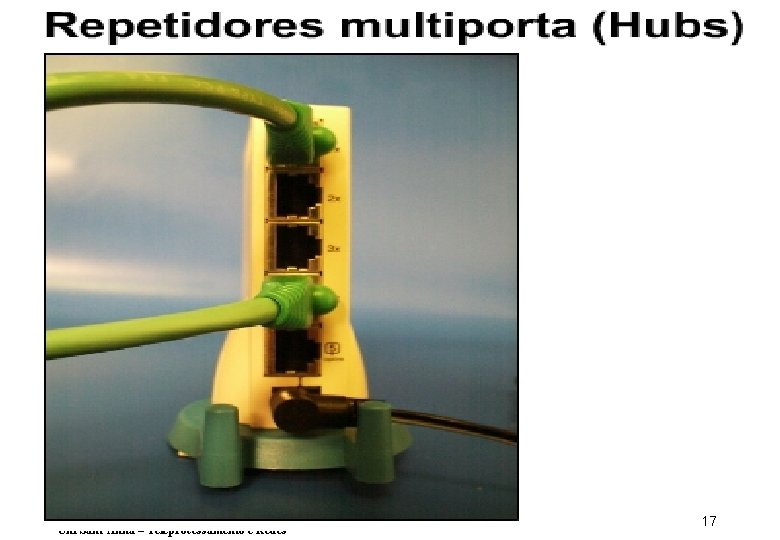

Prof. Antonio P. Nascimento Filho Uni Sant´Anna – Teleprocessamento e Redes 17

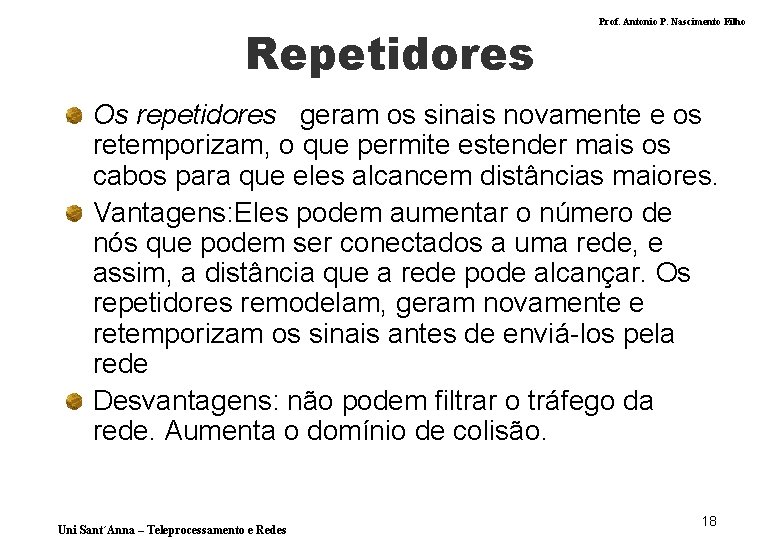

Repetidores Prof. Antonio P. Nascimento Filho Os repetidores geram os sinais novamente e os retemporizam, o que permite estender mais os cabos para que eles alcancem distâncias maiores. Vantagens: Eles podem aumentar o número de nós que podem ser conectados a uma rede, e assim, a distância que a rede pode alcançar. Os repetidores remodelam, geram novamente e retemporizam os sinais antes de enviá-los pela rede Desvantagens: não podem filtrar o tráfego da rede. Aumenta o domínio de colisão. Uni Sant´Anna – Teleprocessamento e Redes 18

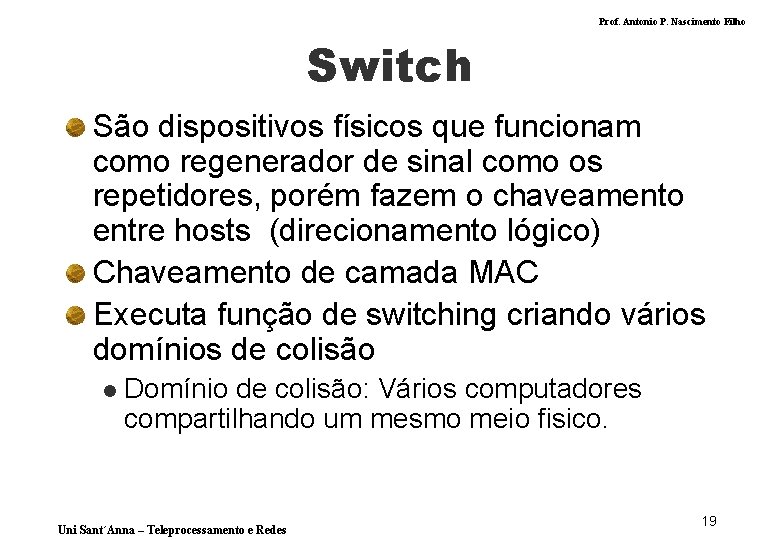

Prof. Antonio P. Nascimento Filho Switch São dispositivos físicos que funcionam como regenerador de sinal como os repetidores, porém fazem o chaveamento entre hosts (direcionamento lógico) Chaveamento de camada MAC Executa função de switching criando vários domínios de colisão l Domínio de colisão: Vários computadores compartilhando um mesmo meio fisico. Uni Sant´Anna – Teleprocessamento e Redes 19

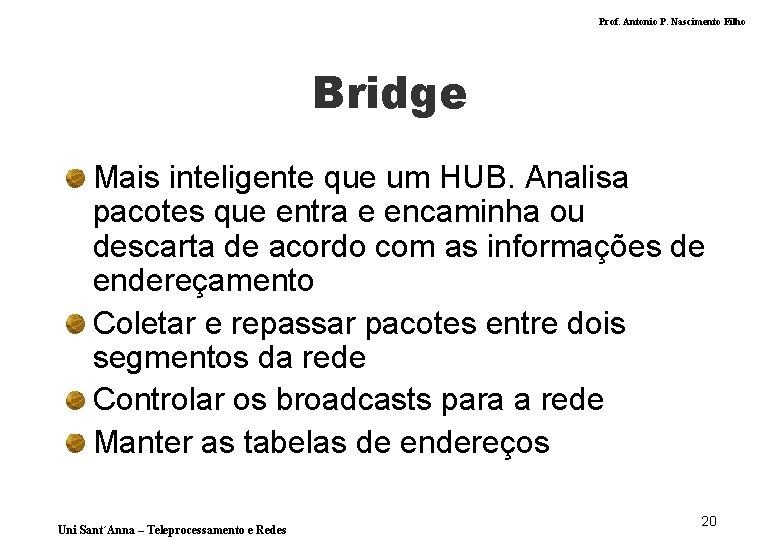

Prof. Antonio P. Nascimento Filho Bridge Mais inteligente que um HUB. Analisa pacotes que entra e encaminha ou descarta de acordo com as informações de endereçamento Coletar e repassar pacotes entre dois segmentos da rede Controlar os broadcasts para a rede Manter as tabelas de endereços Uni Sant´Anna – Teleprocessamento e Redes 20

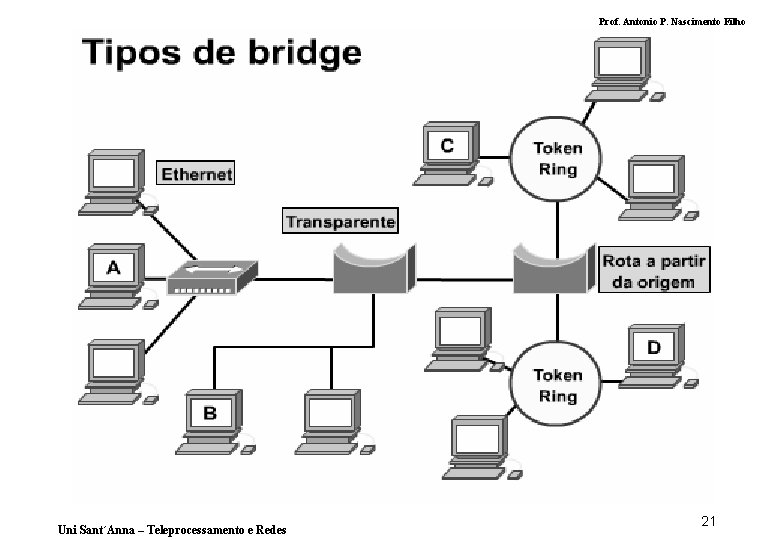

Prof. Antonio P. Nascimento Filho Uni Sant´Anna – Teleprocessamento e Redes 21
