Produtos e Sistemas de Média Tensão Power Transmission and Distribution
Informações sobre o curso 1. Sistema de energia elétrica 2. Materiais condutores e isolantes 3. Vácuo 4. Meios de extinção e meios de isolação 5. O que é e para que servem equipamentos de manobra 6. O que é média tensão 7. Interpretar a simbologia dos equipamentos de manobra 8. Conhecer os equipamentos de manobra 9. Produtos de manobra em média tensão da Siemens 10. Avaliação Page 2 May 06 PTD M Power Transmission and Distribution
Conceitos – tensões e áreas de atuação Transmissão Alta tensão: acima de 52 k. V Média tensão: 1 a 52 k. V. Classes de tensão: 7, 2 - 15 - 17, 5 - 24 - 36 Baixa tensão: até 1 k. V Page 3 May 06 PTD M Distribuição Power Transmission and Distribution
Simbologia Seccionadora de aterramento Transformador Seccionadora de aterramento Disjuntor Page 4 Spark gap Fusível Desconectador Seccionadora de três posições Capacitor Contator Transformador de potencial Resistor Chave seccionadora Transformador de corrente Reator Chave seccionadora Pára-raios Reator Shunt May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Disjuntores Podem ligar e desligar todos os valores de corrente dentro de suas capacidades nominais, desde pequenas correntes indutivas ou capacitivas, até correntes de curto-circuito completas, sob todas estas possíveis condições de falhas na rede; falha de aterramento, oposição de fases etc. Page 5 May 06 PTD M Power Transmission and Distribution

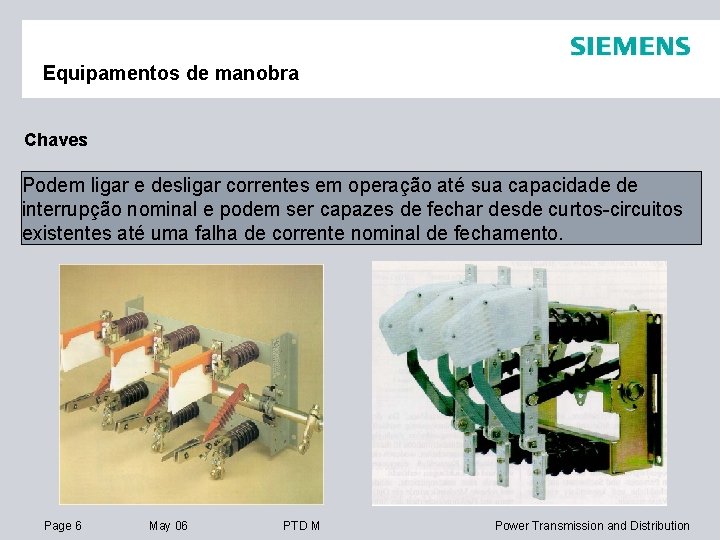

Equipamentos de manobra Chaves Podem ligar e desligar correntes em operação até sua capacidade de interrupção nominal e podem ser capazes de fechar desde curtos-circuitos existentes até uma falha de corrente nominal de fechamento. Page 6 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Desconectadores (Isoladores) Tem o propósito de abrir e fechar um circuito elétrico e fornecer uma distância de isolamento segura para que o equipamento a montante possa operar em segurança. Eles são projetados para abrir e fechar somente sob condições livre de tensão ou corrente. Page 7 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Chave seccionadora Combinam as funções das chaves e desconectadores ou, de outra forma, eles são chaveados com um espaço de segurança específico requeridos pelos desconectadores. Page 8 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Contatores Este é um dispositivo de chaveamento em carga com capacidade limitada de corrente de abertura em curto-circuito e corrente de fechamento em curto-circuito. Eles são operados eletricamente e são usados para altas taxas de manobra, por exemplo, controle de motores. Page 9 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Chaves de Aterramento É usado para aterramento de circuitos, ou partes de circuitos, que já foram desconectadas. Page 10 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Seccionadora de aterramento com capacidade de fechamento É usado para aterramento seguro de circuitos, ou partes de circuitos, mesmo que se estes estejam energizados, ou seja, mesmo para o caso onde o circuito a ser aterrado, acidentalmente não tenha sido desconectado. Page 11 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Fusíveis Consistem em uma base de fusível e um link de fusível para interrupção de correntes de curto-circuito. A base do fusível fornecerá um espaço seguro de desconexão quando o link do fusível for removido sob condições sem tensão (como um desconectador). O link do fusível irá interromper a corrente de curto-circuito somente uma vez, quando ele deverá ser substituído. Page 12 May 06 PTD M Power Transmission and Distribution
Equipamentos de manobra Pára-raios Conduz cargas elétricas excessivas, causadas por impulsos atmosféricos (sobretensões externas) ou operações de manobra e falhas de aterramento (sobretensões internas), a terra, protegendo assim o equipamento conectado contra as tensões que não foram projetadas para suportar. Page 13 May 06 PTD M Power Transmission and Distribution
Produtos e Sistemas de Média Tensão Power Transmission and Distribution
PTD MC Componentes de Média Tensão Page 15 May 06 PTD M Power Transmission and Distribution
Disjuntor a Vácuo 3 AH § Alta confiabilidade § Livre de manutenção § Qualidade constante de vácuo durante a vida útil § Adequado para todas as aplicações de chaveamento Fornecimento 7, 2 a 17, 5 k. V Até 63 k. A Até 4000 A 24 k. V Até 40 k. A Até 2500 A 36 k. V Até 40 k. A Até 2500 A Page 16 May 06 PTD M Power Transmission and Distribution
Disjuntor a Vácuo SION § 20. 000 manobras, livre de manutenção § Confiabilidade sobre as mais severas condições de chaveamanto § Alto nível de proteção contra reacendimento Fornecimento 7, 2 a 12 k. V Até 40 k. A Até 3150 A 17, 5 k. V Até 40 k. A Até 3150 A 24 k. V Até 25 k. A Até 2500 A Page 17 May 06 PTD M Power Transmission and Distribution
Contator a Vácuo Tipo 3 TL § Livre de manutenção § Alta confiabilidade § Alta capacidade de manobra Adequado para manobra de § Motores trifásicos § Transformadores § Capacitores Fornecimento Até 24 k. V Até 8 k. A 800 A Ciclo de operação mecânica até 3 milhões Page 18 May 06 PTD M Power Transmission and Distribution
Disjuntor a Vácuo ao tempo 3 AF 01, 3 AG 01 § Chaveamento a vácuo § Manutenção desprezível § Fácil de instalar § Elevado ciclos de operação Fornecimento 12 k. V 25 k. A 1600 A 36 k. V Até 31, 5 k. A 1600 A Page 19 May 06 PTD M Power Transmission and Distribution
PTD M 1 Painéis de Distribuição Isolados a Ar 8 BK 20 Page 20 May 06 8 BK 30 PTD M 8 BK 40 SIMOPRIME Power Transmission and Distribution
Painéis de Distribuição Secundário Isolamento Híbrido SIMOSEC Page 21 May 06 PTD M Power Transmission and Distribution
Painel de Distribuição Primária Isolado a Ar - 8 BK 20 § Todos ensaios de tipo, inclusive arco elétrico § Metal-clad, PM LSC-2 B § Disjuntor a vácuo extraível § Contator a vácuo extraível (8 BK 30) § Todas as operações de manobra com a porta fechada § Em acordo com a IEC 62271 -200 e NBR 6979 Fornecimento Até 15 k. V Até 50 k. A Até 4000 A 17, 5/24 k. V Até 25 k. A Até 2000 A Page 22 May 06 PTD M Power Transmission and Distribution
Painéis de Distribuição Primária Isolado a Ar - SIMOPRIME § Todos ensaios de tipo, inclusive arco elétrico IAC A FLR 31, 5 k. A 1 s § Metal-clad, PM LSC-2 B § Disjuntor a vácuo extraível § Contator a vácuo extraível § Todas as operações de manobra com a porta fechada § Totalmente em acordo com a IEC 62271 -200 Fornecimento Até 17, 5 k. V Page 23 Até 31, 5 k. A May 06 Até 2500 A PTD M Power Transmission and Distribution

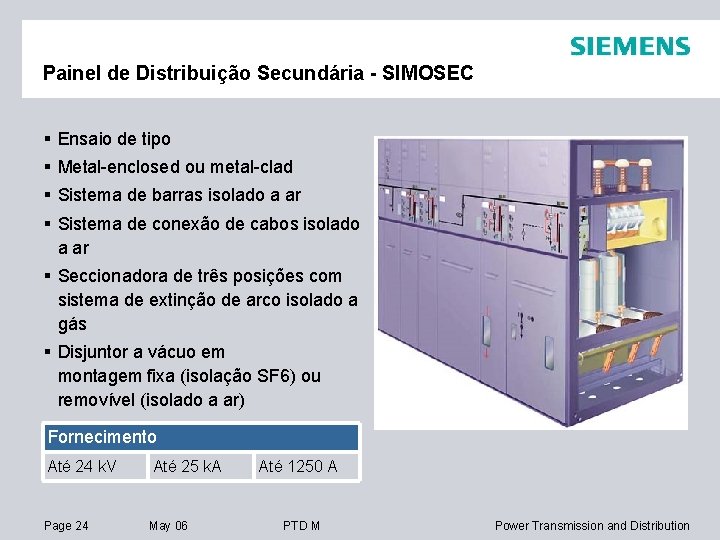

Painel de Distribuição Secundária - SIMOSEC § Ensaio de tipo § Metal-enclosed ou metal-clad § Sistema de barras isolado a ar § Sistema de conexão de cabos isolado a ar § Seccionadora de três posições com sistema de extinção de arco isolado a gás § Disjuntor a vácuo em montagem fixa (isolação SF 6) ou removível (isolado a ar) Fornecimento Até 24 k. V Até 25 k. A Page 24 May 06 Até 1250 A PTD M Power Transmission and Distribution
PTD M SDE Sistemas de Fornecimento de Energia SDE - Sistemas de Distribuição de Energia A PTD M SDE, responsável pela elaboração de ofertas comerciais / técnicas e administração de contratos de projetos que possuam como escopo: -Combinações de produtos ou sistemas de distribuição de energia em regime Turn – Key, envolvendo painéis de Média Tensão, Painéis isolados a Ar ou SF 6 equipados com contatores / disjuntores à Vácuo (Un: De 7, 2 à 36 k. V, In: de 630 à 4000 A, Icc: Até 63 k. A ), painéis de Baixa Tensão ( QGBT's ), transformadores de distribuição, reguladores de tensão, proteção & controle, gerenciamento de energia e cablagem. -Auxiliares exclusivos ao sistema de energia como: grupos geradores, iluminação, no break, sistema de aterramento, bancos de capacitores e filtros de harmônicos. -Gerenciamento de projeto, projeto executivo, obras civis, montagens eletromecânicas, supervisão de montagem, comissionamento, treinamentos e start up. Page 25 May 06 PTD M Power Transmission and Distribution
PTD M SDE Sistemas de Fornecimento de Energia § Sistemas de Fornecimento de Energia Turnkey para distribuidoras e indústrias § Link de componentes e sistemas e coordenação de todos os serviços necessários Page 26 May 06 PTD M Power Transmission and Distribution
