Produkty ® ARGWELD Zestawy pęcherzy Quick Purge™ & wersja 02 -2011

2 Produkty ARGWELD® USING PROVISIONAL DAM SYSTEMS Uszczelnienia amatorskie ■ Czas potrzebny na wykonanie ■ Zrobione z materiałów porowatych ■ Zawierają wilgoć i powietrze (w porach) Mogą być nieszczelne i wydzielać szkodliwe gazy do otoczenia spoiny

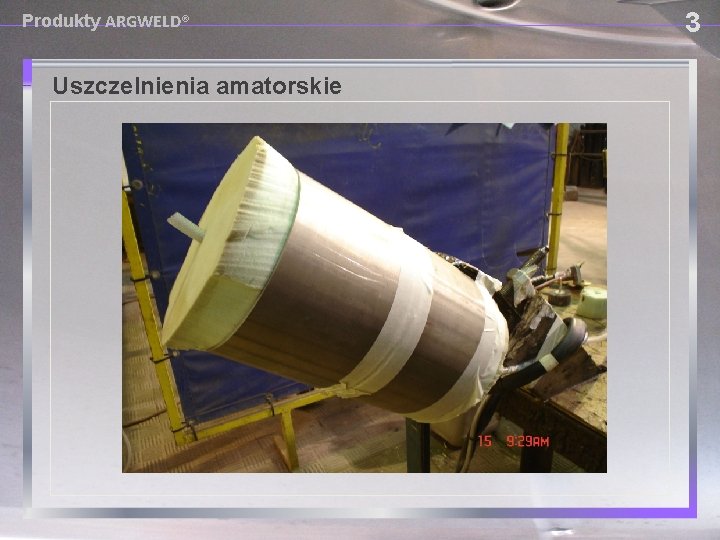

3 Produkty ARGWELD® Uszczelnienia amatorskie USING PROVISIONAL DAM SYSTEMS ■ Time consuming to fabricate ■ Made with high vapour pressure materials ■ Full of voids, gas and water vapour May leak and allow harmful gases back into the welding environment.

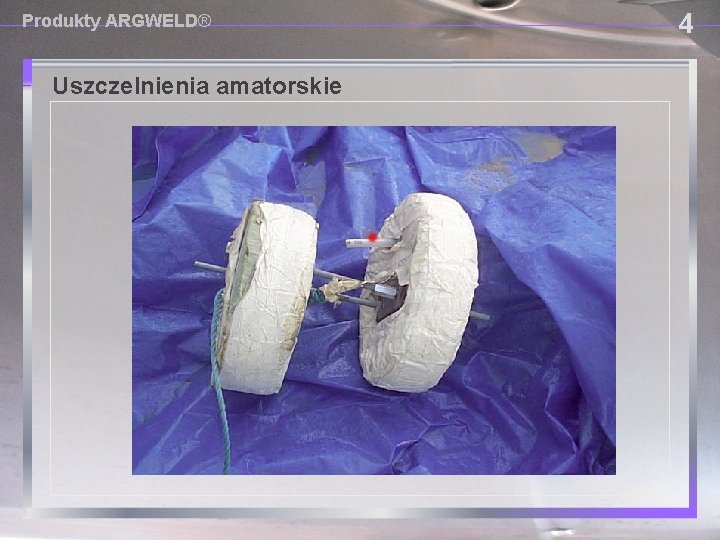

4 Produkty ARGWELD® USING PROVISIONAL DAM SYSTEMS Uszczelnienia amatorskie ■ Full of voids, gas and water vapour May leak and allow harmful gases back into the welding environment.

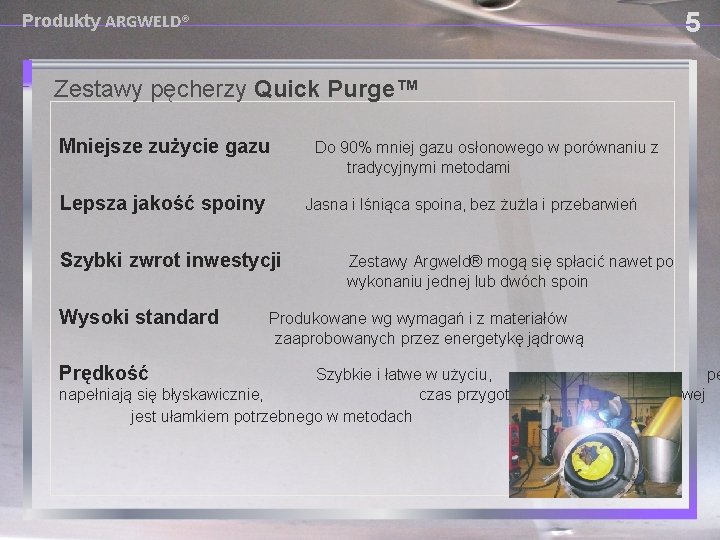

5 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Mniejsze zużycie gazu Do 90% mniej gazu osłonowego w porównaniu z tradycyjnymi metodami Lepsza jakość spoiny Jasna i lśniąca spoina, bez żużla i przebarwień Szybki zwrot inwestycji Zestawy Argweld® mogą się spłacić nawet po wykonaniu jednej lub dwóch spoin Wysoki standard Produkowane wg wymagań i z materiałów zaaprobowanych przez energetykę jądrową Prędkość Szybkie i łatwe w użyciu, pę napełniają się błyskawicznie, czas przygotowania poduszki argonowej jest ułamkiem potrzebnego w metodach tradycyjnych

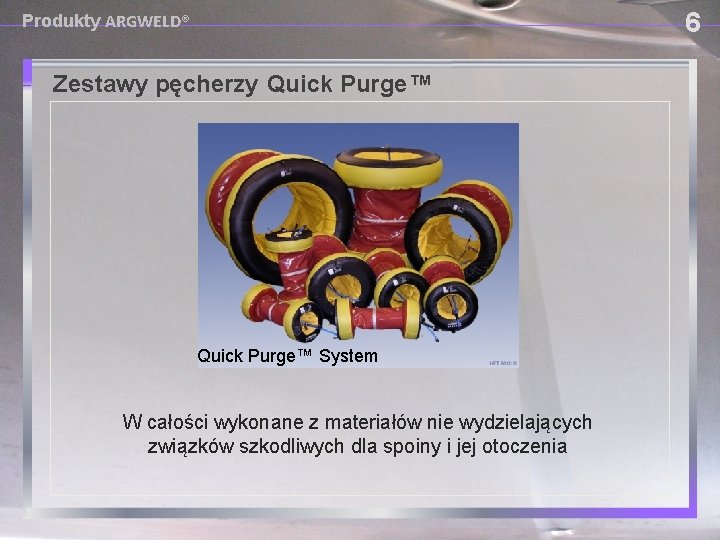

6 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ System W całości wykonane z materiałów nie wydzielających związków szkodliwych dla spoiny i jej otoczenia

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Odblaskowa taśma na środku zestawu służy do łatwiejszego wycentrowania wewnątrz rury. 7

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Produkujemy także większe rozmiary: model 78” (1950 mm) 8

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 1 Nienadmuchany zestaw AQP wprowadzony do rury celem zapewnienia poduszki argonowej. 9

Produkty ARGWELD® 10 Zestawy pęcherzy Quick Purge™ – rysunek 2: ■ Pozycjonowanie zestawy wewnątrz rury (taśma odblaskowa) ■ Dwa zawory nadmiarowe powinny znajdować się w dolnym położeniu

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 3: Zestaw AQP napełnia się argonem, który następnie wypiera powietrze. 11

12 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 4: Gaz obojętny wypiera powietrze

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 5: Złącze gotowe do spawania 13

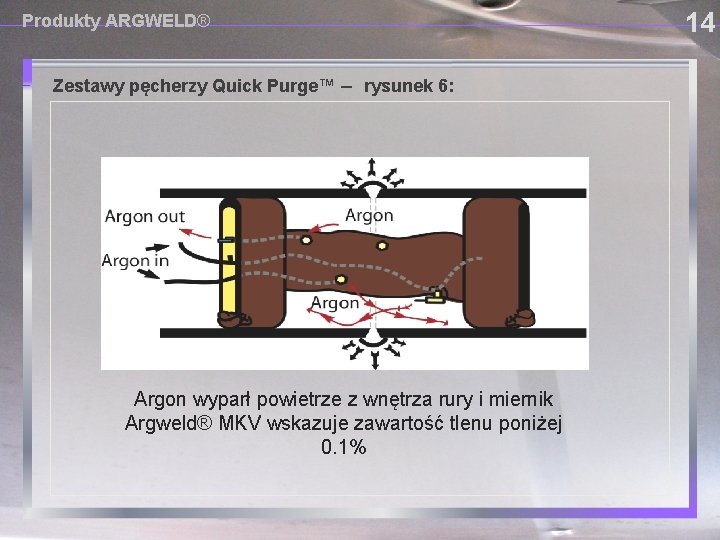

14 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 6: Argon wyparł powietrze z wnętrza rury i miernik Argweld® MKV wskazuje zawartość tlenu poniżej 0. 1%

15 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ – rysunek 7: Usuwanie zestawu

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Szkolenie na budowie spawaczy i inżynierów w Tajlandii. 16

17 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ - przykład 1: Umieszczanie zestawu Purge™ w rurze

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ - przykład 2: Umieszczanie zestawu Quick Purge™ w rurze 18

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Szkolenie dla dystrybutora 19

Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ Zestaw pęcherzy współpracujący z miernikiem zawartości tlenu Argweld® 20

21 Produkty ARGWELD® Zestawy pęcherzy Quick Purge™ - zalety: ■ Oszczędność kosztów ■ Krótszy czas przygotowania i mniejsza ■ Odporne na temperaturę ■ Znacząco redukuje czas ■ Zakres 8 – 80” (200 mm – 2000 mm ■ Wielokrotnego użytku

22 Produkty ARGWELD® Uszczelnienia prowizoryczne vs Argweld® Quick Purge™ (porównanie – dane UK wg Hunti Rura O. D. A. Wstawienie & oczyszczan ie B Czas spawani a TIG C=A+B D. E. Przepływ Zużycie Czas argonu całkowity gazu E=Cx. D (cale) (min) (L / min) (L / złącze) £/litr £ 1 16” 10 120 130 24 3120 0. 23 718 2 20” 12 150 162 24 3888 0. 23 894 3 25” 14 187. 5 201. 5 24 4836 0. 23 1, 112 4 27” 16 202. 5 218. 5 24 5244 0. 23 1, 206 5 45” 18 337. 5 355. 5 24 8532 0. 23 1. 962 6 50” 20 375 395 24 9480 0. 23 2, 180 0. 23 2, 605 7 60” 22 450 472 24 11328 A. Uszczelnienie z gąbki B. Spawanie TIG, rura ze stali nierdzewnej, 3 przejścia C. Czas całkowity (wstawienie, oczyszczanie i spawanie) D. Przepływ gazu (ok. 3. 5 razy większy niż dla Quick Purge ) F. Koszt jednostko wy gazu G 1). Koszt gazu

23 Produkty ARGWELD® Zestaw Argweld®Quick Purge™ (porównanie – dane UK wg Huntingdona) Rura O. D. A. Wstawienie & Oczyszczani e B Czas spawani a TIG C=A+B Czas całkowity D. Przepły w gazu E. Zużycie argonu E=Cx. D F. Koszt jednostkow y gazu G 2). Koszt gazu (cale) (min) (L / min) (L / złącze) £/litr £ 1 16” 3 120 123 7 861 0. 23 198 2 20” 4 150 154 7 1078 0. 23 248 3 25” 5 187. 5 192. 5 7 1347. 5 0. 23 310 4 27” 5 202. 5 207. 5 7 1452. 5 0. 23 334 5 45” 7 337. 5 344. 5 7 2411. 5 0. 23 555 6 50” 7 375 382 7 2674 0. 23 615 0. 23 737 7 60” 8 450 458 7 3206 A. Zestaw Argweld® Quick Purge™ B. Spawanie TIG, rura ze stali nierdzewnej, 3 przejścia C. Czas całkowity (wstawienie, oczyszczanie i spawanie) D. Przepływ gazu (ok. 33% mniejszy niż dla uszczelnień z gąbki)

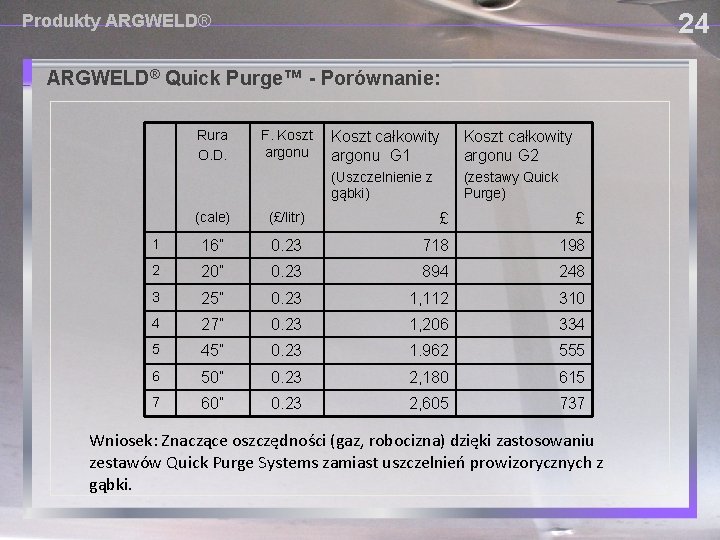

24 Produkty ARGWELD® Quick Purge™ - Porównanie: Rura O. D. F. Koszt argonu Koszt całkowity argonu G 1 Koszt całkowity argonu G 2 (Uszczelnienie z gąbki) (zestawy Quick Purge) (cale) (£/litr) £ 1 16” 0. 23 718 198 2 20” 0. 23 894 248 3 25” 0. 23 1, 112 310 4 27” 0. 23 1, 206 334 5 45” 0. 23 1. 962 555 6 50” 0. 23 2, 180 615 7 60” 0. 23 2, 605 737 Wniosek: Znaczące oszczędności (gaz, robocizna) dzięki zastosowaniu zestawów Quick Purge Systems zamiast uszczelnień prowizorycznych z gąbki.

Partnerstwo All photos courtesy of Huntingdon Fusion Techniques Limited, UK.

Produkty ARGWELD® w Polsce: RYWAL RHC Sp. z o. o. ul. Polna 140 B 87 -100 Torun Polska Kontakt: E-mail: Tel. : Fax: Web: wojciech. wierzba@rywal. com. pl +48 56 66 93 821 +48 56 66 93 803 http: //www. rywal. eu All photos courtesy of Huntingdon Fusion Techniques Limited, UK.
