Productos Papeleros PRODUCTOS PAPELEROS I Tipos y propiedades

_____Productos Papeleros PRODUCTOS PAPELEROS I: Tipos y propiedades Profesora: Nuria Gómez Hernández INIA 1

_____Productos Papeleros PAPEL Imprescindible en la vida diaria. NATURAL RECICLABLE RENOVABLE UTILIDAD/PRECIO ü Cultura ü Higiene ü Comercio. . . SECTOR EN CRECIMIENTO Fuente: ASPAPEL INIA 2

_____Productos Papeleros ASPAPEL INIA 3

_____Productos Papeleros Un día con Nuria…… Mi desayuno ¡¡¡ Buenos Días!!!! Yo no merezco menos !!!! INIA 4

_____Productos Papeleros Un día con Nuria…… Camino al Trabajo ¿ Qué día de trabajo me espera hoy? ¡¡¡ Por qué a mi!!! INIA 5

_____Productos Papeleros Un día con Nuria…… Comida En la Oficina Estoy a comiendo Regreso a las 15: 00 h Nuria INIA 6

_____Productos Papeleros Un día con Nuria…… Necesito unas compras Por que no algo para mi !!!! INIA 7

_____Productos Papeleros Un día con Nuria…… Vivir la noche…. !! Un tiempo para el relax INIA 8

_____Productos Papeleros CLASIFICACIÓN PRODUCTOS PAPELEROS PAPEL CARTÓN INIA MANIPULADOS DE PAPEL 9

_____Productos Papeleros REQUISITOS DE LOS PRODUCTOS PAPELEROS Deben permitir su manipulación hasta transformarlo en un producto acabado Adecuarse al uso y desarrollar perfectamente el fin para que se creo INIA 10

_____Productos Papeleros REQUISITOS DE LOS PRODUCTOS PAPELEROS PROPIEDADES DEL PAPEL Composición fibrosa (Tipo de fibras ) Agentes empleados en la fabricación. DEPENDENCIA Cargas Aditivos Proceso de fabricación. Estructura , Acabado INIA 11

_____Productos Papeleros PROPIEDADES DEL PAPEL. LAS FIBRAS ü Fibra Virgen Ø Pasta Química v Fibra Larga § Blanqueda § Cruda v Fibra Corta Blanqueda Ø Pasta Mecánica ü Fibra Reciclada INIA 12

_____Productos Papeleros PROPIEDADES DEL PAPEL. AGENTES EMPLEADOS EN LA FABRICACIÓN ü Los aditivos Ø Origen: son múltiples v v Resinas de resistencia en húmedo. Encolantes Colorantes Ayudantes de desgote Ø Modo de aplicación: v Masa v Superficie Ø Dosis. INIA 13

PROPIEDADES DEL PAPEL. AGENTES EMPLEADOS EN LA FABRICACIÓN ü Las Cargas: Ø Origen: tipo de mineral v v Carbonato cálcico (Ca. CO 3). Caolín Talco Oxido de titanio (Ti. O 2) Ø Reología: tamaño de las partículas INIA 14 _____Productos Papeleros

_____Productos Papeleros PROPIEDADES DEL PAPEL. TRAMIENTOS EN EL PROCESO DE PRODUCCIÓN ü Encolado superficial. ü Alisado. ü Estucado. ü Calandrado. INIA 15

_____Productos Papeleros CLASIFICACIÓN DE LOS PAPELES Papel de envases y embalajes Cartón ondulado Sacos Cartoncillo EN Papeles Gráficos. (P. Impresión y escritura ) FUNCIÓN DEL USO Papel higiénico y sanitario Papeles especiales INIA 16

_____Productos Papeleros PAPELES GRÁFICOS INIA 17

_____Productos Papeleros PAPELES GRÁFICOS REQUISITOS DE USO PROPIEDADES DEL PAPEL Capacidad de Impresión Ópticas (contraste de imágenes, reproducción de colores) Opacidad Secado de tintas Estabilidad de la impresión (tiempo y diferentes agentes) Nitidez de las imágenes Manipulado Resistencia superficial. Resistencia durante la impresión, corte y la transformación en producto final. Estabilidad dimensional (Humedad) INIA 18

_____Productos Papeleros PAPELES GRÁFICOS Pasta mecánica Ø Tipo de Fibra Pasta química En máquina CRITERIOS DE CLASIFICACIÓN Ø Tipo de Acabado Calandrado Estucado o no Ø Uso Final: Producto acabado INIA 19

_____Productos Papeleros PAPELES GRÁFICOS. PASTA MECÁNICA CLASIFICACIÓN PAPELES GRÁFICOS. PASTA QUÍMICA INIA 20

_____Productos Papeleros PAPELES GRÁFICOS. PASTA MECÁNICA 1. PAPEL PRENSA Papel Prensa Estándar Características: - Gramaje bajo (42, 5 – 48, 8 g/m 2) - Secado tinta por absorción - Acabado máquina. - Suministro en bobinas. - Baja durabilidad Usos: -Periódicos. -Encarte Papel Prensa Mejorado Características: - Gramaje bajo (36 – 70 g/m 2) - Secado tinta por absorción - Suministro en bobinas. - Baja durabilidad. - Tratamiento mejora: blancura, alisado, calandrado y/ resistencia. Usos: - Guías de - Periódicos teléfono - Encarte - Suplementos - Libro de bolsillo - Folletos. INIA 21

_____Productos Papeleros PAPELES GRÁFICOS. PASTA MECÁNICA 2. PAPEL SUPERCALANDRADO (SC) Características: - Gramaje bajo entre 40, 0 – 80 g/m 2, siendo los valores más habituales (52 – 60 g/m 2) - Secado tinta por absorción. Problemas (calor). - Denso, cerrado, por el alto contenido de cargas minerales. - Buena superficie, muy lisa y genera brillo. - Blanqueados (68 %- 70 %) - Suministro en bobinas. - Estable dimensional Usos: - Huecograbado - Catálogos. - Revista - Suplementos - Directorios INIA 22

_____Productos Papeleros PAPELES GRÁFICOS. PASTA MECÁNICA 3. ESTUCADOS Grupo muy amplio y variado de Papeles Características: - Gramaje bajo (42, 5 – 48, 8 g/m 2) - Buena Superficie: Muy lisa y brillante - Secado tinta por calor - Suministro en bobina y los de alto gramaje en pliego - Baja durabilidad - Opacidad Usos: - Periódicos (suplementos). - Revista - Encarte INIA 23

_____Productos Papeleros PAPELES GRÁFICOS. PASTA QUÍMICA 1. NO ESTUCADOS Papeles Offset y ligeros Características: - Gramaje Offset (40 – 300 g/m 2) y ligeros (25 – 40 g/m 2) - Buena Superficie: alisada, encolada, pigmentados y/o calandrada - Alta Blancura - Suministro en bobina y pliegos - Resistencia mecánica y superficial - Opacidad Usos: - Libros - Catálogos - Folletos publicitarios - Papel Biblia - Sobre INIA 24

_____Productos Papeleros PAPELES GRÁFICOS. PASTA QUÍMICA 2. ESTUCADOS Papeles Estándar, Bajo gramaje de estuco y artísticos Características: - Gramaje Offset (55 – 170 g/m 2) - Buena Superficie: estucada (Múltiples capas) - Acabado Mate o brillante - Alta Blancura - Suministro en pliegos mayoritariamente. - Resistencia mecánica y superficial - Alto contenido de cargas (20 – 45%) Usos: - Revista - Agendas - Libros - Cartelería - Folletos ilustrados INIA 25

_____Productos Papeleros PAPELES GRÁFICOS. PASTA QUÍMICA 3. ESPECIALES Papel fotocopia: para impresión sin impacto. - Gramaje: 70 – 90 Papel para impresión digital. - Los requisitos varían según el método de impresión - Conductividad y resistividad eléctrica - Superficie muy lisa - Estabilidad dimensional: curling, cockling, , … - Química de la superficie. - Porosidad g/m 2 - Blancura 80 % - 96 % - Muy Importante: Lisura y estabilidad dimensional. - No Curling, cockling y desprendimiento de polvo. - Contenido en pigmentos: 10 % - 25 %. INIA 26

_____Productos Papeleros NUEVAS TENDENCIAS DE PAPELES GRÁFICOS. Ø Aparecen Nuevos usos de papel. Ø Dificultad para clasificar los diferentes tipos de papel Ø Cambios de los requisitos por las nuevas tecnologías de impresión Ø Cambios de las materias primas. INIA 27

_____Productos Papeleros INIA 28

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE INIA 29

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE REQUISITOS DE USO Protección del producto PROPIEDADES DEL PAPEL Del exterior. No contaminar. Resistencia al apilado. Absorber los esfuerzos en el uso Promoción del producto, � Capacidad de Impresión � � � Manipulado Ópticas (contraste de imágenes, reproducción de colores) Secado de tintas Estabilidad de la impresión (tiempo y diferentes agentes) Nitidez de las imágenes (lisura) Resistencia al manipulado (durante impresión, corte, transformación en producto final) Estabilidad a los agentes externos (Humedad) INIA 30

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE Ø Papel: Pasta química cruda de coníferas (kraft sacos) CLASIFICACIÓN Ø Cartoncillo: productos multicapas Ø Cartón ondulado: Varias hojas lisas de papel que están unidas mediante cola a uno o varios papeles ondulados. INIA 31

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. PAPEL EMBALAJE Papel Kraft Sacos Características: Papel embalaje Características: - Gramaje (30 - 70 g/m 2) - Resistencia a tracción - Flexibilidad y alargamiento - Opaco. - Resistencia en húmedo y efecto barrera. - Gramaje (60 – 75 g/m 2) - Elevada resistencia. - Porosidad - Gran capacidad para absorber impactos (TEA). - Resistencia en húmedo Usos: - Sacos para transporte de diferentes productos Usos: - Envoltorios de diferentes productos. INIA 32

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. CARTONCILLOS ESTRUCTRA Unión en estado húmedo de varias capas de papel superpuestas, iguales o distintas que se adhieren por compresión CLASIFICACIÓN En función de la composición de cada capa y acabado de las exteriores INIA 33

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. CARTONCILLOS Características, en función del producto que envasan: - Gramaje (120 – 400 g/m 2) - Resistencia: compresión, doblado, dirección Z, rigidez. - Pureza y limpieza: microbiológica, olor y componentes que puedan ser perjudiciales a la salud. - Aspecto Visual: relacionado con la impresión. - Resistencia en húmedo - Resistencia al Manipulado Usos: - Envase de muy diferentes: Alimentos sólidos y líquidos, alimentos congelados, botellas, productos farmacéuticos, productos de limpieza en polvo y líquidos, tabaco, cosméticos, …. . INIA 34

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. CARTÓN ONDULADO Ondulado Caras Fuente: AFCO ONDULADOS, TRIPAS O MEDIUM CARAS Y LISAS ü Dar y mantener el espesor inicial al cartón durante toda la vida del embalaje ü Aportar resistance al embalaje. ü Proteger el producto del exterior. ü Base informativa para la promoción. ü Aumentar la rigidez a la flexión ü Actuar como barrera y no contanminar el producto ü Asegurar una elasticidad relativa del embalaje. INIA 35

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. CARTÓN ONDULADO - Kraft Liner: Blanqueado, Blanco, estucado y Jaspeado. Ø BLANCOS - Test Liner Blancos. - Liners Blancos Estucados CLASIFICACIÓN CARAS - Kraft Liner. - Test Liner crudos. Ø CRUDOS - Liner Ligeros - Otros Liner: Bicolor, Cueros, … INIA 36

_____Productos Papeleros PAPELES PARA ENVASE Y EMBALAJE. CARTÓN ONDULADO Ø SEMIQUÍMICOS CLASIFICACIÓN ONDULADOS Ø RECICLADOS Ø LIGEROS O DE BAJO GRAMAJE INIA 37

_____Productos Papeleros PAPELES HIGIÉNICOS Y SANITARIOS INIA 38

_____Productos Papeleros PAPELES HIGIÉNICOS Y SANITARIOS REQUISITOS DE USO PROPIEDADES DEL PAPEL Capacidad de retener líquidos. Poroso. Elevado volumen especifico. Agradable al uso y protección de la salud. No tóxico. Suavidad Aspecto limpio, blancura. Flexibilidad Manipulado Resistencia en uso, mantener su estructura después de mojado. Resistencia a la tracción Estabilidad a los agentes externos (Humedad) INIA 39

_____Productos Papeleros PAPELES HIGIÉNICOS Y SANITARIOS Características: - Bajo Gramaje (12 – 50 g/m 2), espesor y alto volumen específico. - Productos en una o varias hojas - Crepados habitualmente - Absorción de líquidos. - Resistencia en húmedo. - Suavidad. - Pureza y limpieza. Aspecto Visual. - Resistencia en húmedo - Resistencia al manipulado, flexibilidad Usos: - Toallas - Papel de cocina - Papeles sanitarios usados en hospitales. - Limpieza industrias INIA 40

_____Productos Papeleros PAPELES ESPECIALES INIA 41 _____Productos Papeleros

_____Productos Papeleros PRODUCTOS PAPELEROS I: Diseño de productos. INIA 42 _____Productos Papeleros

_____Productos Papeleros ¿ Unas preguntas interesantes ? ¿ Cuál es el producto? ¿ Qué requerimientos tiene producto? ¿ Qué operaciones del proceso de producción de papel me dan esos requerimientos? Ø Materias primas ØTipo de pasta ØBlanqueo Ø Preparación de pasta (aditivos, refino depuración) ØFabricación papel ¿ Como expreso los requisitos INIA en un documento técnico? 43

_____Productos Papeleros INIA 44

_____Productos Papeleros INIA 45

_____Productos Papeleros REQUISITOS DE LOS PRODUCTOS PAPELEROS PROPIEDADES DEL PAPEL Composición fibrosa (Tipo de fibras ) Agentes empleados en la fabricación. DEPENDENCIA Cargas Aditivos Proceso de fabricación. Estructura Acabado INIA 46

PRODUCTOS PAPELEROS II: Ensayos de caracterización Profesora: Nuria Gómez INIA 47

_____Productos Papeleros ¿Qué análisis describen el papel? Definición de los ensayos que aportan información numérica sobre las propiedades identificadas como básicas para un determinado uso Definición de las características y requerimientos necesarios para que el papel desempeñe su uso final. INIA 48

_____Productos Papeleros Ø ENSAYO: Operación técnica que consiste en la determinación de una ó varias características de un producto de acuerdo a un procedimiento especificado EXACTITUD ERROR ENSAYO PRECISIÓN REPETIBILIDAD INIA 49

_____Productos Papeleros METODOLOGÍA 1. Toma de muestras. • Representativa 2. Recepción y manejo de las muestras. No modificar los resultados de los ensayos. Mantener la identificación. INIA 50

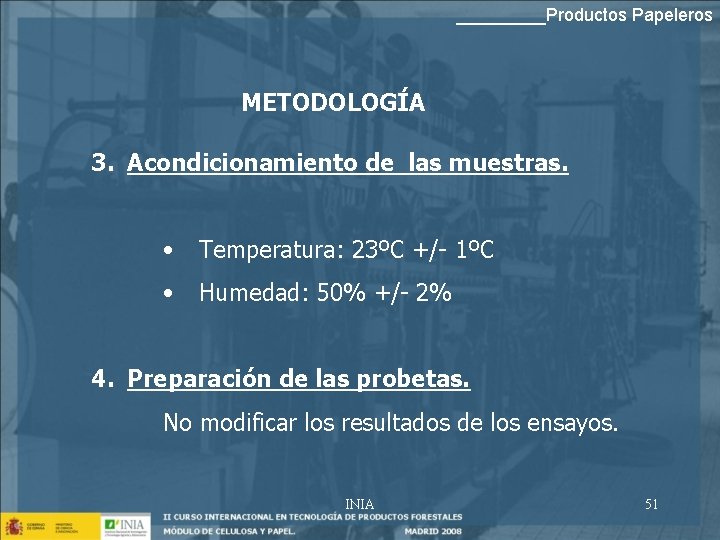

_____Productos Papeleros METODOLOGÍA 3. Acondicionamiento de las muestras. • Temperatura: 23ºC +/- 1ºC • Humedad: 50% +/- 2% 4. Preparación de las probetas. No modificar los resultados de los ensayos. INIA 51

_____Productos Papeleros METODOLOGÍA 5. Realización de ensayos. • Personal • Equipos • Métodos 6. Elaboración de los resultados 7. Emisión del informe final INIA 52

_____Productos Papeleros PROPIEDADES DEL PAPEL INIA 53

_____Productos Papeleros PROPIEDADES DEL PAPEL Ø Sentidos: orientación de las fibras en la hoja de papel Ø S. Longitudinal. Ø S. Transversal ANISOTROPÍA ØCaras: estado superficial del papel C. Tela INIA C. Fieltro 54

_____Productos Papeleros PROPIEDADES DEL PAPEL Ø Propiedades básicas Ø Propiedades mecánicas. CLASIFICACIÓN Ø Propiedades estructurales. Ø Propiedades de superficie Ø Propiedades ópticas Ø Propiedades químicas INIA 55

_____Productos Papeleros INIA 56
