Processus dapparition dun dommage Travail proximit pice nue

Processus d’apparition d’un dommage Travail proximité pièce nue sous tension Énergie électrique BT Brûlure, électrisation, électrocution Contact avec pièce nue sous tension Personne

Définition du contact direct Contact d’une personne avec des parties actives, c’est à dire des parties normalement sous tension Travail proximité pièce nue sous tension Énergie électrique BT Brûlure, électrisation, électrocution Contact avec pièce nue sous tension Personne => 70 % des accidents

Mécanismes d’électrisation

Définition d’un contact indirect Contact d’une personne avec des masses portées accidentellement sous tension, à cause d’un défaut d’isolement Travail à proximité de masses accidentellement sous tension Énergie électrique BT Brûlure, électrisation, électrocution Contact avec masse accidentellement sous tension Personne => 30 % des accidents

• PAR CONTACT INDIRECT: INDIRECT

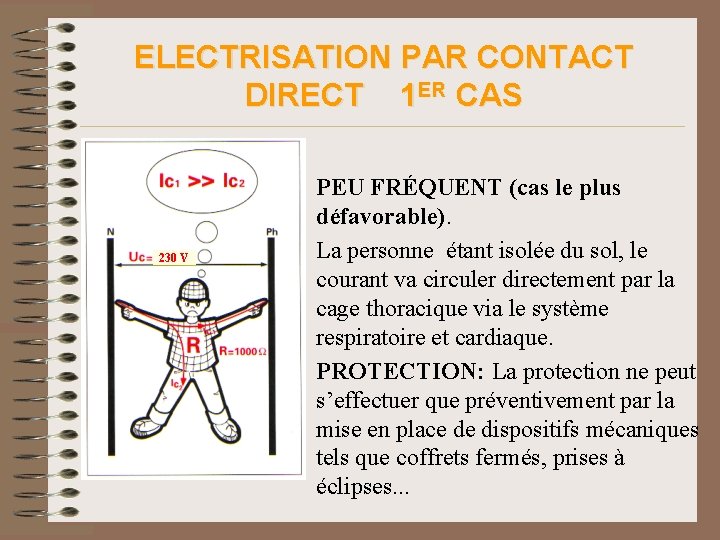

ELECTRISATION PAR CONTACT DIRECT 1 ER CAS 230 V • PEU FRÉQUENT (cas le plus défavorable). • La personne étant isolée du sol, le courant va circuler directement par la cage thoracique via le système respiratoire et cardiaque. • PROTECTION: La protection ne peut s’effectuer que préventivement par la mise en place de dispositifs mécaniques tels que coffrets fermés, prises à éclipses. . .

ELECTRISATION PAR CONTACT DIRECT 2ème CAS • Depuis le 26 février 1978 le neutre est raccordé à la terre, cette mise à la terre du neutre est réalisée au niveau du transformateur de distribution et relayée tous les 200 m. De ce fait, une personne qui rentrera en contact direct avec une phase du réseau se verra soumise à la tension de celui-ci. Le courant sera d’autant plus faible que le degré d’isolement par rapport au sol sera grand. 230 V

Les mesures de protection contre les contacts directs éloignement des pièces nues sous tension –protection collective obstacles –protection collective isolation –protection intrinsèque

Les mesures de protection contre les contacts directs Ø Protection par éloignement des pièces nues sous tension, ØDistance au dessus du sol : BTA, BTB 2, 3 m 1 000 V< U <30 000 V 2, 5 m … 400 000 V< U< 750 000 V 7, 9 m

Les mesures de protection contre les contacts directs Ø Protection par obstacles: écran, grillages, … Exemple de protection:

Les degrés des protection IP 2 x : bille d= 12, 5 mm En BT IP 2 x ou IP xx B G En HT IP 3 x ou IP xx C IP xx B: Doigt d’épreuve articulé d= 12 mm longueur 80 mm IP 3 x : Fil d’acier d=2, 5 mm IP xx C: Fil d’acier d=2, 5 mm et de 100 mm de longueur

Les mesures de protection contre les contacts directs Ø par isolation

Les mesures de protection contre les contacts directs Ø par isolation

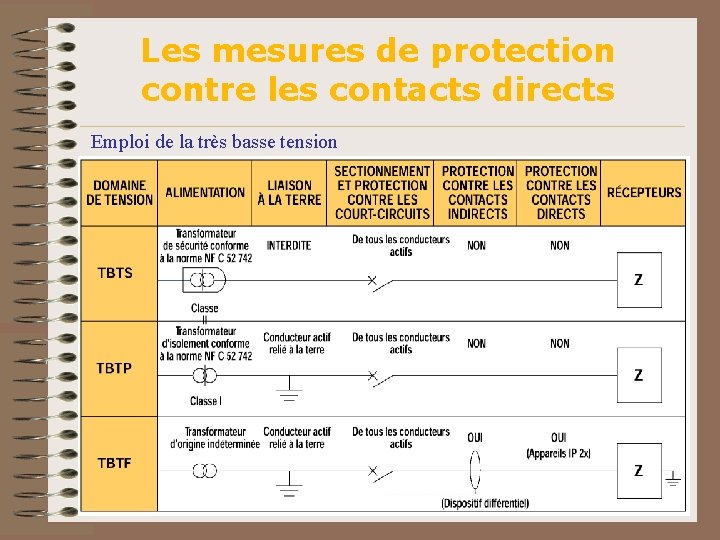

Les mesures de protection contre les contacts directs Emploi de la très basse tension

TRES BASSE TENSION DE SECURITE ( TBTS) • Type de source de sécurité: * transformateur (NF EN 61558 -2 -6) * groupe moteur- générateur * générateur autonome: - piles, - accumulateurs, - moteur thermique. D’après NFC 15 100 (414. 3)

TRES BASSE TENSION DE SECURITE ( TBTS) • Conditions électriques: Le secondaire ne doit pas être relié à la terre et les masses des matériels électriques devront ne pas être reliés à la terre, ni à un conducteur de protection et être isolés de toutes les autres masses.

TRES BASSE TENSION DE PROTECTION ( TBTP ) La conception des installations dites TBTP est identique à celle de TBTS, mais il y a une liaison entre les parties actives et la terre côté utilisation.

TRES BASSE TENSION FONCTIONNELLE ( TBTF ) Ø Si elle ne correspond ni aux conditions des installations TBTS, ni aux conditions des installations TBTP. Pas de séparation principale avec des parties actives d’un autre circuit. ex: ( transformateur d’origine indéterminée, autotransformateur.

Protection contre les contacts directs • Eloignement des pièces nues sous tension – protection collective • Protection par obstacles Décret 88 -1056 du 14/11/1988 – protection collective Section III • Isolation des parties actives – protection intrinsèque • Utilisation de la Très Basse Tension (TBTS ou TBTP) Degré de protection IP 2 X ou IPXXB (en BT) 2 : Protection contre les corps solides > 12 mm X : Protection contre les liquides X : Protection contre les chocs mécaniques B : protection contre l’accès avec un doigt

Électrisation par contact indirect Très dangereux car, n’est pas lié à l’imprudence ou à la maladresse de l’utilisateur. PROTECTION: Dans le cas d’installations alimentées directement en BT par EDF (régime TT): 230 V Utilisation d’un disjoncteur ou interrupteur à courant différentiel résiduel. Remarque: Un dispositif différentiel non associé à une prise de terre, ne peut pas fonctionner!

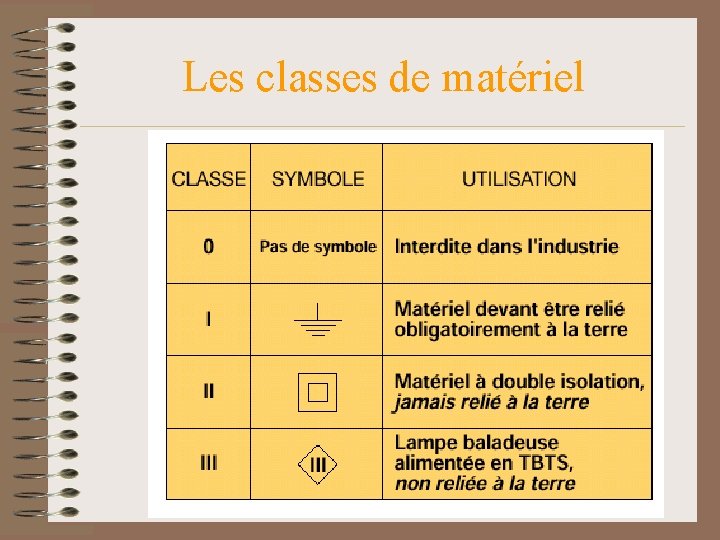

Les classes de matériel

Récapitulatif classe de matériel BT 230 V Classe 1 PE BT 230 V Classe 2 Classe 3 TBTS ou TBTP 24 V

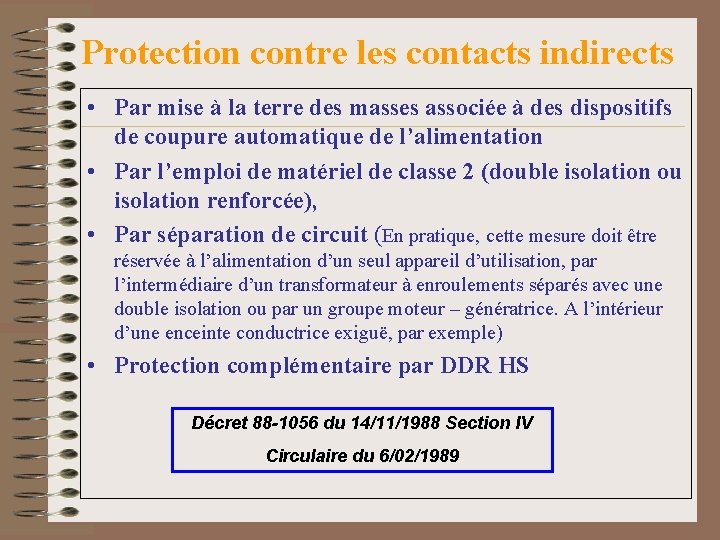

Protection contre les contacts indirects • Par mise à la terre des masses associée à des dispositifs de coupure automatique de l’alimentation • Par l’emploi de matériel de classe 2 (double isolation ou isolation renforcée), • Par séparation de circuit (En pratique, cette mesure doit être réservée à l’alimentation d’un seul appareil d’utilisation, par l’intermédiaire d’un transformateur à enroulements séparés avec une double isolation ou par un groupe moteur – génératrice. A l’intérieur d’une enceinte conductrice exiguë, par exemple) • Protection complémentaire par DDR HS Décret 88 -1056 du 14/11/1988 Section IV Circulaire du 6/02/1989
