Processos de Fundio Parte 2 Prof Carlos Angelo
- Slides: 39
Processos de Fundição Parte 2 Prof. Carlos Angelo Nunes Escola de Engenharia de Lorena Universidade de São Paulo
Fundição Centrífuga • Utiliza as forças centrífugas causadas pela rotação para distribuir o metal fundido na cavidade do molde; Três tipos de fundição centrífuga: - Fundição centrífuga verdadeira (parte do molde é preenchido com metal); - Fundição semi-centrífuga (todo o molde é preenchido com metal); - “Centrifuging”
Fundição Centrífuga Verdadeira
Fundição Centrífuga Semi-centrífuga
Fundição Centrífuga centrifuging
Fundição Centrífuga Características Vantagens: 1 – Possibilidade de formação de cavidades ocas em cilindros sem necessidade de machos; 2 - As inclusões não metálicas, escória e as bolhas de gás são forçadas para superfície interna da peça por ação da força centrífuga; 3 - Não utiliza sistema de alimentação do molde, assim, o rendimento metálico é alto; 4 - A peça é livre de porosidade, cavidades de contração e gases; 5 - Podem ser produzidos detalhes finos na superfície externa da peça; 6 - A peça produzida é fácil de inspecionar (possíveis defeitos aparecem na superfície).
Fundição Centrífuga Características Desvantagens: 1 – Mais propendo a segregação de componentes de liga; 2 - Adequado apenas para componentes com simetria axial (excessão “centrifuging”); 3 - Necessidade de trabalhadores qualificados; 4 - Variações no diâmetro interno de tubos.
Centrifugal Casting Videos https: //www. youtube. com/watch? v=k. JGlg. SZe 4 k 4 (4: 58) https: //www. youtube. com/watch? v=n 5 Xt 9 Kto 5 Zw (1: 27) https: //www. youtube. com/watch? v=du. Di. Ay. Pf. ATk (6: 14)
Fundição por Cera Perdida Características As peças produzidas por fundição por cera perdida são caracterizadas por detalhes finos, precisão dimensional e excelente acabamento, o que permite, em alguns casos, eliminar operações subseqüentes de usinagem.
Fundição por Cera Perdida Características Vantagens: • Excelente acabamento superficial; • Alta precisão dimensional; • Peças extremamente intrincadas podem ser produzidas; • Aplicado a qualquer tipo de metal;
Fundição por Cera Perdida Características Desvantagens: A principal desvantagem é o custo total, especialmente para produções de pequeno lote. Algumas das razões para o alto custo incluem equipamentos especializados, matérias-primas do processo caras, muitas operações para fazer um molde. No entanto, o custo ainda é menor do que a produção da mesma peça através da usinagem a partir de barras. Além disso: • Pode ser difícil obter que necessitem de machos para fabricação; • Este processo é caro, normalmente é limitado a pequenas peças e apresenta algumas dificuldades quando machos estão envolvidos na produção da peça; • As peças obtidas por este processo requerem ciclo de produção mais longo em comparação com aquelas obtidas por outros processos de fundição.
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Produção do modelo em cera através de injeção em um molde de alumínio
Fundição por Cera Perdida Processo Exemplos de partes em cera
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Montagem dos modelos em cera em um cacho
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Aplicação das primeiras camadas de revestimento cerâmico sobre os cachos de cera através do mergulho em uma suspensão (lama)
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Deposição de particulado óxido sobre o cacho de cera para formação do molde cerâmico
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Remoção da cera do molde cerâmico
Fundição por Cera Perdida Processo

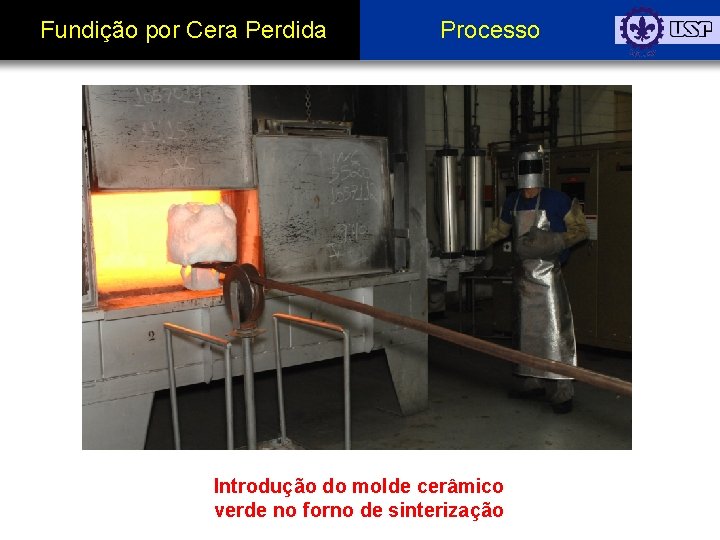

Fundição por Cera Perdida Processo Introdução do molde cerâmico verde no forno de sinterização
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Remoção do molde cerâmico sinterizado do forno Processo Condução do molde cerâmico sinterizado para o forno de fundição
Fundição por Cera Perdida Processo Matéria-prima para fusão Fundição a vácuo de liga à base de Níquel
Fundição por Cera Perdida Processo Fundição de aço ao ar
Fundição por Cera Perdida Processo Material em resfriamento no interior da casca cerâmica
Fundição por Cera Perdida Processo
Fundição por Cera Perdida Processo Remoção da casca cerâmica
Fundição por Cera Perdida Processo
Investment Casting Processo
Fundição por Cera Perdida Processo Ensaio não destrutivo : Líquido penetrante

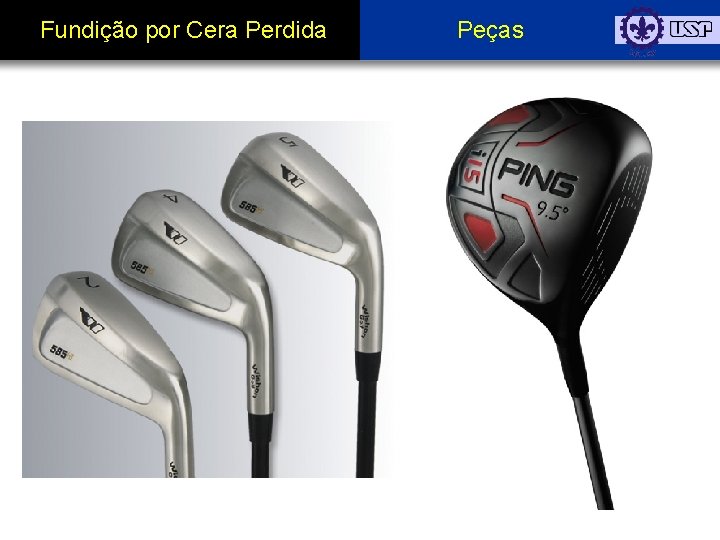

Fundição por Cera Perdida Peças
Fundição por Cera Perdida Peças
Fundição por Cera Perdida Peças
Fundição por Cera Perdida Peças
Fundição por Cera Perdida Videos https: //www. youtube. com/watch? v=w. Mz. SS 3 Bn. MLs (3: 22) https: //www. youtube. com/watch? v=WXFRRg 8 YMT 0&t=21 s (4: 19)
