Procesos Mecánicos Clase N° 3 Profesor: Ing. Jean Paul Salas M Jean. salas@inacapmail. cl

Contenidos 1. Objetivos de la Clase. 2. Unidad N° 2: Mecanizado con Desprendimiento de viruta. Ø Introducción a la unidad Ø Maquina taladradora Ø Maquina fresadora Ø Maquina esmeriladora Ø Maquina limadora Ø Filo de herramientas Profesor: Ing. Jean Paul Salas

Objetivos de la Clase 1. Define conceptos fundamentales para entender las operaciones con desprendimiento de viruta. 2. Reconoce los aspectos técnicos de uso y funcionamiento de una maquina convencional. 3. Reconoce los distintos tipos de maquinas convencionales que hay en el mercado. Profesor: Ing. Jean Paul Salas

¿Que Es Un Mecanizado Con Desprendimiento De Viruta? Movimiento rotatorio Se define como aquel conformado de un material realizado con una maquina convencional donde se desprenden trozos de material solido. ¿Qué Es Una Maquina Convencional? Movimiento alternativo Se definen como aquellas maquinas que son accionadas por un movimiento manual. Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Torno Pieza Taladrador a Movimiento rotatorio Fresadora Herramienta Rectificador a Esmeril de pedestal Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Sensible Taladradora Vertical Radial ü Transmisión por correas üUn solo movimiento de corte üMovimiento de corte manual üPiezas Transmisión por pequeñas engranes üDos movimientos de corte üMovimiento de corte manual y automático üPiezas pequeñas ü Transmisión por engranes üVarios movimientos de corte üMovimiento de corte manual y automático üPiezas de gran Profesor: Ing. Jean Paul Salas dimensión M

Mecanizado con desprendimiento de viruta Taladrado Avellanado Escariado Operaciones de taladrado Mandrilado Coreado Roscado Abocardado Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Mandril Conos Accesorios de taladrado Abrazaderas Bloques escalonados Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Herramientas de taladrado Brocas Herramienta de corte, que por su forma geométrica , esta faculta da para realizar perforaciones. Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Punta Característica de una brocas Angulo de corte Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Espiral Angulo de corte Ataque Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Tabla de referencia para ángulo Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Horizontal Fresadora Vertical Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Partes Fresadora horizontal 1. Maquina para fresado plano. 2. Cuchilla. 3. Árbol fresador. 4. Corredera o torpedo. 5. Bastidor. 6. Husillo. 7. Zócalo del bastidor. 8. Mesa. 9. Carro transversal. 10. Carro transversal de dos partes. 11. Ménsula o rodilla. Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Partes Fresadora vertical 1. Maquina para fresado vertical. 2. Husillo. 3. Compuerta del motor. 4. Cabezal vertical. 5. Bastidor del cabezal vertical. 6. Mesa. 7. Carro transversal. 8. Ménsula o rodilla. Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Accesorios Y Procesos De Fresado plano Fresado combinado Profesor: Ing. Jean Paul Salas M Fresado frontal

Mecanizado con desprendimiento de viruta Accesorios Y Procesos De Fresado para ranurados woodruff Fresado angular doble Profesor: Ing. Jean Paul Salas M Fresado de disco sierra

Mecanizado con desprendimiento de viruta Accesorios Y Procesos De Fresado frontal de vástago Fresado angular simple Profesor: Ing. Jean Paul Salas M Fresado de ranuras en T

Mecanizado con desprendimiento de viruta Accesorios Y Procesos De Fresado Fresa de disco de dientes rectos Fresa con dientes helicoidales Fresa de disco con dientes cruzados Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Accesorios Y Procesos De Fresado Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Esmeril y Rectificadora Tornillo regulador Protector lateral Rueda de esmeril Soporte de herramienta Protector de ojos Interruptor de encendido Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Tipo de abrasivo Grano abrasivo Ruedas de esmeril Aglomerantes Dureza Estructura Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Oxido de aluminio (AL 3 O 2 ) Tipos de abrasivos Carburo de silicio (C Si) Oxido de circonio-aluminio (Zr Al ) Profesor: Ing. Jean Paul Salas M

Mecanizado Con Desprendimiento De Viruta Tipos De Abrasivos Oxido de aluminio (AL 3 O 2 ) ü Es el mas utilizado, ya que aproximadamente el 75 % de las ruedas de esmeril están echas de este material. ü Se utiliza para materiales de elevada resistencia a la tensión, excepto hierro fundido. ü La dureza y fragilidad se incrementa cuando aumenta su grado de pureza. (90% a 98%) ü Es de color gris Profesor: Ing. Jean Paul Salas M

Mecanizado Con Desprendimiento De Viruta Tipos De Abrasivos Carburo de silicio (C Si) ü Se utiliza para esmerilar materiales que tiene una baja resistencia a la tensión (aluminio, latón y bronce) y alta densidad (cementados, piedras, cerámicas) ü Estas se dividen en color verde para esmerilar materiales duros y negro para materiales como hierro fundido y metales blandos no ferrosos. Profesor: Ing. Jean Paul Salas M

Mecanizado Con Desprendimiento De Viruta Tipos De Abrasivos Oxido de circonio aluminio (Zr Al ) ü ü Mas elevada resistencia al grano Mejor resistencia al impacto Mas vida útil del grano Mantiene su forma y capacidad de corte a presión y temperaturas elevadas Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Grano abrasivo Desbaste Precisión Profesor: Ing. Jean Paul Salas M Ultra precisión

Mecanizado Con Desprendimiento De Viruta Aplicación De Tipos De Grano Gano grueso ü Para materiales suaves. ü Para un desbaste rápido. ü Cuando el acabado no es importante. ü Para grandes áreas de contacto. Gano fino ü Para materiales duros, frágiles y quebradizos, tales como: aceros ü grado herramienta endurecidos, carburos cementados y vidrio. ü Para acabados finos. ü Para pequeñas áreas de contacto. ü Para mantener pequeños perfiles. Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Aglomerante Su función es sujetar los granos abrasivos en forma de rueda vitrificado ü Mezcla de arcilla y arena ü Alta eliminación de material ü Velocidad de operación 1920 y 1980 m/min Resinoide ü Fenol ü Corte, desbaste. ü Velocidad de operación 3810 m/min Silicato ü Silicatos ü Alta eliminación de material. ü Velocidades bajas ü Fenol : solido cristalino blanco e incoloro que se encuentra en la extracción del petróleo al separarlo del asfalto ü Silicatos: es un mineral compuesto por silicio y oxigeno, que esta en abundancia, puesto que se extrae de la corteza terrestre Profesor: Ing. Jean Paul Salas M

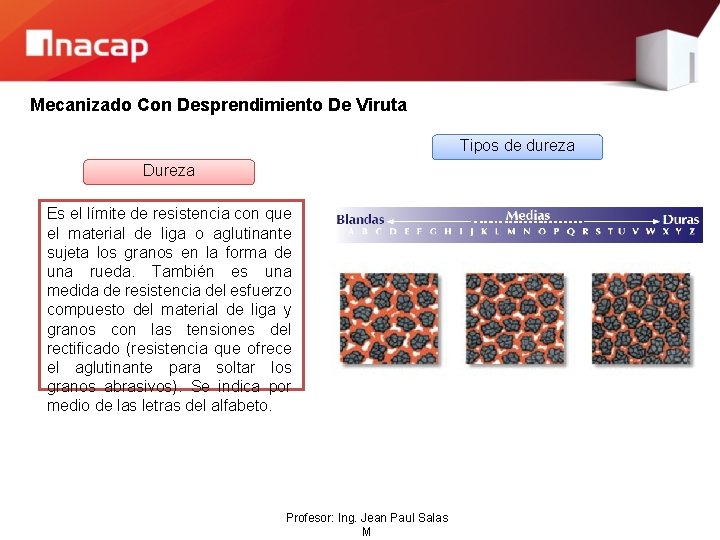

Mecanizado Con Desprendimiento De Viruta Tipos de dureza Dureza Es el límite de resistencia con que el material de liga o aglutinante sujeta los granos en la forma de una rueda. También es una medida de resistencia del esfuerzo compuesto del material de liga y granos con las tensiones del rectificado (resistencia que ofrece el aglutinante para soltar los granos abrasivos). Se indica por medio de las letras del alfabeto. Profesor: Ing. Jean Paul Salas M

Mecanizado Con Desprendimiento De Viruta Estructura cerrada Estructura Es una relación de espacio existente entre los granos abrasivos y la liga. Los espacios o huecos se denominan porosidad, éstos tienen la misión de desprender rápidamente las partículas metálicas. . Profesor: Ing. Jean Paul Salas M Estructura abierta

Mecanizado con desprendimiento de viruta Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Limadora Maquinas con movimiento alternativo Cepilladora Amortajador a Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Limadora Porta herramientas Carnero Mesa Gama de velocidades Movimiento transversal Movimiento vertical Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Limadora Profesor: Ing. Jean Paul Salas M

Mecanizado con desprendimiento de viruta Limadora Profesor: Ing. Jean Paul Salas M

Filo De Una Herramienta De Corte. Para un buen funcionamiento de maquinas es necesario saber el afilado que debe tener una herramienta de corte, puesto que este varia de acuerdo al material a trabajar e indicara la velocidad de productividad de la maquina herramientas. Estos se clasifican en los siguientes: a) Angulo de despullo b) Angulo de ataque c) Angulo de cuña o de corte Profesor: Ing. Jean Paul Salas

Filo De Una Herramienta De Corte. Angulo de despullo (� ) 1) Reduce la fricción entre la pieza y la herramienta 2) Su inclinación va desde los 5° y los 15° 3) Este ángulo debe ser mayor a menor dureza del material 4) Este ángulo debe ser menor a mayor dureza del material � Profesor: Ing. Jean Paul Salas

Filo De Una Herramienta De Corte. Angulo de ataque (� ) 1) Influye en la formación de la viruta y en la fuerza de corete 2) A mayor ángulo, buena salida del material pero cortes pequeños. 3) A menor ángulo, fuerzas de corte grande y gran resistencia de la cuchilla 4) Este ángulo esta entre el rango de 30° a -5°. � Profesor: Ing. Jean Paul Salas �

Filo De Una Herramienta De Corte. Angulo de cuña o de corte (� ) 1) Le otorga la resistencia a la herramienta este ángulo esta formado por el ángulo de despullo y ataque � Profesor: Ing. Jean Paul Salas

Filo De Una Herramienta De Corte Profesor: Ing. Jean Paul Salas

Fuentes del Contenido Ø Henrich Gerling - Alrededor De Las Maquinas Herramientas– Reverte – Año 2002. Ø Steve F. Krar; Albert F. Check – Tecnología De Las Maquinas Herramientas – 5 ta edición Alfaomega– Año 2002. Ø H. Appold K. Feiler A. Reinhard P. Schmidt– Tecnología De Los Metales- Reverte– Año 1985 Profesor: Ing. Jean Paul Salas
