Procesor Architektura

Procesor (ang. processor) nazywany często CPU (ang. Central Processing Unit) -urządzenie cyfrowe sekwencyjne potrafiące pobierać dane z pamięci, interpretować je i wykonywać jako rozkazy. Wykonuje on bardzo szybko ciąg prostych operacji (rozkazów) wybranych ze zbioru operacji podstawowych określonych zazwyczaj przez producenta procesora jako lista rozkazów procesora.

Budowa procesora Mikroprocesor jest to arytmetyczno-logiczna jednostka centralna komputera. Termin mikroprocesor został użyty po raz pierwszy w 1972 r. , jednakże "era" mikroprocesorów rozpoczęła się w 1971 r. wraz z wprowadzeniem przez firmę Intel układu 4004 -mikroprogramowalnego komputera jednoukładowego. W układzie tym umieszczono 4 bitowy sumator, 16 czterobitowych rejestrów, akumulator i stos, czyli podstawowe podzespoły jednostki centralnej systemu komputerowego. Układ 4004, składający się z 2300 tranzystorów, mógł wykonywać 445 różnych instrukcji, przy czym architektura była zbliżona do układów kalkulatorowych.

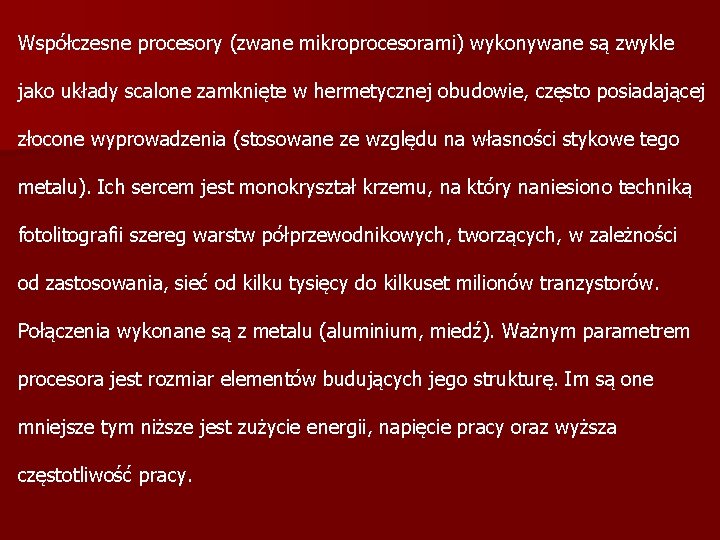

Współczesne procesory (zwane mikroprocesorami) wykonywane są zwykle jako układy scalone zamknięte w hermetycznej obudowie, często posiadającej złocone wyprowadzenia (stosowane ze względu na własności stykowe tego metalu). Ich sercem jest monokryształ krzemu, na który naniesiono techniką fotolitografii szereg warstw półprzewodnikowych, tworzących, w zależności od zastosowania, sieć od kilku tysięcy do kilkuset milionów tranzystorów. Połączenia wykonane są z metalu (aluminium, miedź). Ważnym parametrem procesora jest rozmiar elementów budujących jego strukturę. Im są one mniejsze tym niższe jest zużycie energii, napięcie pracy oraz wyższa częstotliwość pracy.

Producenci procesorów IBM/Cyrix/VIA TEXAS Instruments

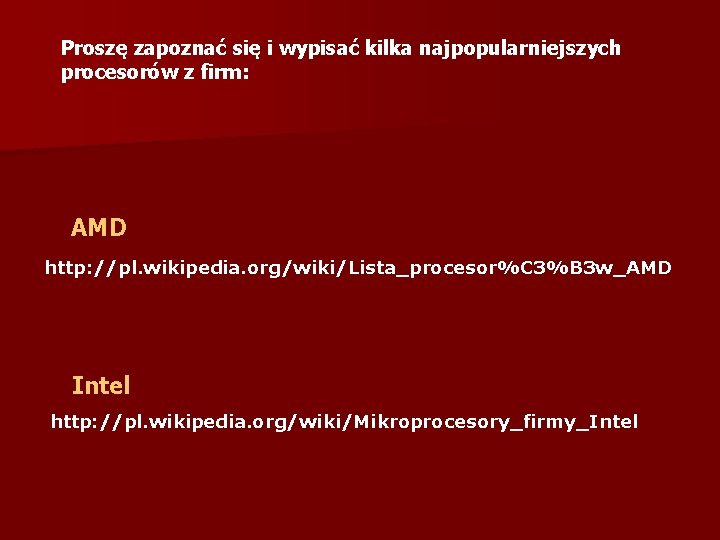

Proszę zapoznać się i wypisać kilka najpopularniejszych procesorów z firm: AMD http: //pl. wikipedia. org/wiki/Lista_procesor%C 3%B 3 w_AMD Intel http: //pl. wikipedia. org/wiki/Mikroprocesory_firmy_Intel

ALU? ! Jednostka arytmetyczno-logiczna (ang. Arithmetic and Logical Unit lub Arithmetic Logic Unit) to jedna z głównych części procesora, prowadząca proste operacje na liczbach całkowitych. Typowy symbol ALU: A i B - operandy; R - wyjście; F - wejście z jednostki kontrolnej; D - status wyjścia

Typowe ALU ma dwa wejścia odpowiadające parze argumentów i jedno wyjście na wynik. Operacje jakie prowadzi to: • operacje logiczne AND, OR, NOT, XOR • dodawanie • często też, odejmowanie, negacja liczby, dodawanie z przeniesieniem, zwiększanie/zmniejszanie o 1 • przesunięcia bitowe o stałą liczbę bitów, czasem też o zmienną liczbę • dość często mnożenie i czasem dzielenie/modulo Wiele innych układów może mieścić w sobie ALU: - GPU (jednostka przetwarzania graficznego) – np. karty graficzne - FPU (jednostka obliczeń zmienno-przecinkowych) – np. karty muzyczne

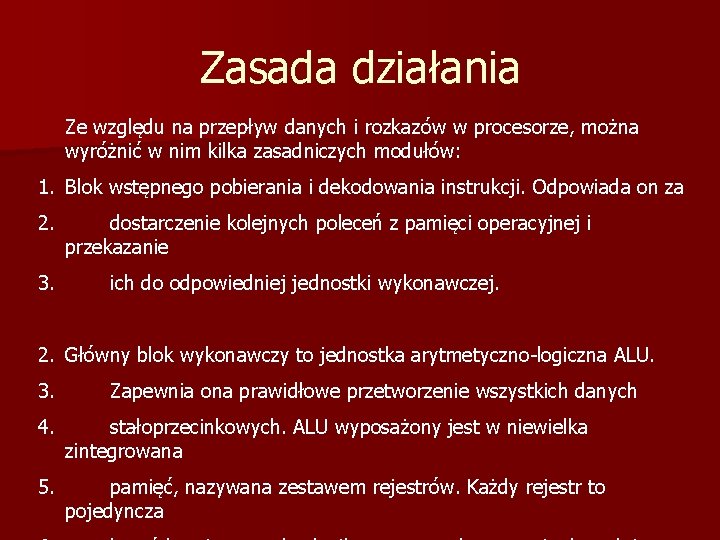

Zasada działania Ze względu na przepływ danych i rozkazów w procesorze, można wyróżnić w nim kilka zasadniczych modułów: 1. Blok wstępnego pobierania i dekodowania instrukcji. Odpowiada on za 2. 3. dostarczenie kolejnych poleceń z pamięci operacyjnej i przekazanie ich do odpowiedniej jednostki wykonawczej. 2. Główny blok wykonawczy to jednostka arytmetyczno-logiczna ALU. 3. Zapewnia ona prawidłowe przetworzenie wszystkich danych 4. stałoprzecinkowych. ALU wyposażony jest w niewielka zintegrowana 5. pamięć, nazywana zestawem rejestrów. Każdy rejestr to pojedyncza

3. FPU, czyli koprocesor wykonujacy wszystkie obliczenia 4. zmiennoprzecinkowe 4. Po zakończeniu "obliczeń" dane będące wynikiem przetwarzania trafiają 5. do modułu wyjściowego procesora. Jego zadaniem jest przekierowanie 6. nadchodzących informacji np. do odpowiedniego adresu w pamięci 7. operacyjnej lub urządzenia wejścia/wyjścia.

Cache procesorów Cache (pamięć podręczna) to mechanizm, w którym ostatnio pobierane dostępne ze źródła o wysokiej latencji* i niższej przepustowości są przechowywane w pamięci o lepszych parametrach. L 3 wykorzystywana w procesorach 2 i 4 rdzeniowych Listy rozkazów * Latencja – okres utajenia, czas od wystąpienia przyczyny do zaistnienia skutku.

Pamięć cache przyspiesza dostęp do relatywnie wolnej pamięci RAM. Charakteryzuje się bardzo krótkim czasem dostępu. Jest używana do przechowywania danych, które będą w niedługim czasie przetwarzane. Na współczesnych procesorach są 2 lub 3 poziomy pamięci cache: • L 1 (zintegrowana z procesorem), • L 2 i L 3 (umieszczone w jednym chipie razem z procesorem, lub na płycie głównej).

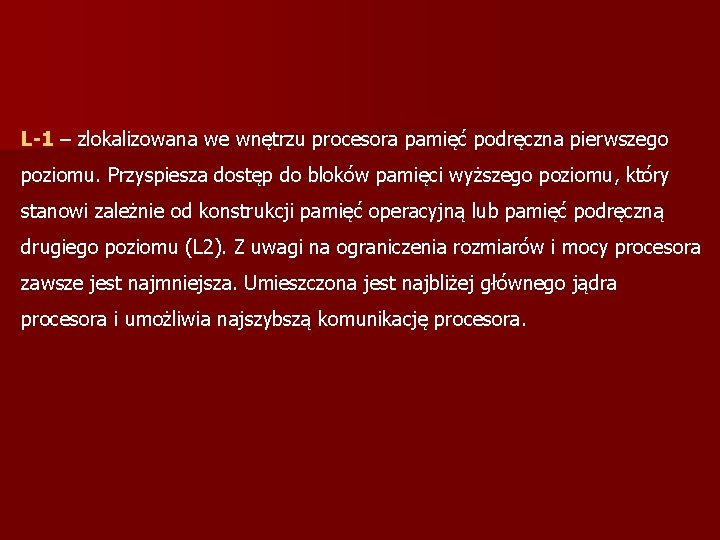

L-1 – zlokalizowana we wnętrzu procesora pamięć podręczna pierwszego poziomu. Przyspiesza dostęp do bloków pamięci wyższego poziomu, który stanowi zależnie od konstrukcji pamięć operacyjną lub pamięć podręczną drugiego poziomu (L 2). Z uwagi na ograniczenia rozmiarów i mocy procesora zawsze jest najmniejsza. Umieszczona jest najbliżej głównego jądra procesora i umożliwia najszybszą komunikację procesora.

L 2 – wykorzystywana w procesorze pamięć podręczna drugiego poziomu, zbudowana z modułów pamięci typu SRAM, umieszczona często bezpośrednio na jądrze procesora. Pamięć drugiego poziomu jest wykorzystywana gdy pamięć zajęta jest pamięć pierwszego poziomu. Na bardzo starych procesorach była tylko pamięć poziomu pierwszego (pentium mmx i podobne). Pamięć drugiego poziomu pozwala na potężny wzrost wydajności w wielu aplikacjach i programach. Kiedy zaczyna brakować pamięci na drugim poziomie, komputer szuka "pomocy" w pamięci RAM, jednak to znacząco spowalnia pracę komputera.

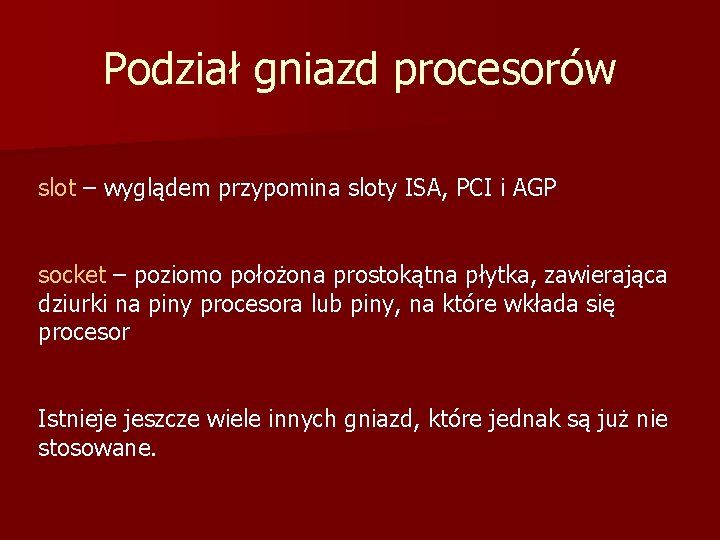

Podział gniazd procesorów slot – wyglądem przypomina sloty ISA, PCI i AGP socket – poziomo położona prostokątna płytka, zawierająca dziurki na piny procesora lub piny, na które wkłada się procesor Istnieje jeszcze wiele innych gniazd, które jednak są już nie stosowane.

Gniazda procesów INTEL Socket 7 (Super Socket 7) Intel Pentium, Intel Pentium MMX, AMD K 5, K 6 -2, 2+, III, Cyrix M 1, M 2, Winchip Socket 8 Intel Pentium Pro

Slot 1 Intel Pentium II, III Celeron 266 -433 Mhz Socket 370 Intel Pentium III, Intel Celeron, Intel Celeron II, VIA Cyrix III

Socket 423 Intel Pentium 4 (1300 -2000 MHz) Socket 478 Intel Pentium 4 (1300 -2000 MHz) Intel Pentium 4 (2000 -2200 MHz)

Gniazda procesów AMD Slot A AMD Athlon Socket A AMD Athlon, AMD Athlon XP, AMD Duron

Obecnie używane gniazda pod procesory na płytach głównych: Sockety firmy Intel: Socket 478 - Intel Pentium 4, Celeron, Pentium 4 Extreme Edition, Pentium M Socket N Socket 479 - Intel Pentium M i Celeron M LGA 775 (Socket 775 lub Socket T) - Intel Pentium 4, Pentium D, Celeron D, Pentium Extreme Edition, Core 2 Duo, Core 2 Extreme, Celeron, Xeon 3000 series, Core 2 Quad; (LGA 775). Sockety firmy AMD: Socket 754 - Athlon 64, Sempron, Turion 64 Socket 939 - Athlon 64, Sempron Socket 940 - Athlon 64, Opteron Dla ciekawskich http: //pl. wikipedia. org/wiki/Lista_gniazd_procesorowych

Architektura procesorów CISC (Complex Instruction Set Computers) – nazwa architektury mikroprocesorów o następujących cechach: • duża liczba rozkazów (instrukcji) • mała optymalizacja – niektóre rozkazy potrzebują dużej liczby cykli procesora do wykonania • występowanie złożonych, specjalistycznych rozkazów • duża liczba trybów adresowania • do pamięci może się odwoływać bezpośrednio duża liczba rozkazów • mniejsza od RISC-ów częstotliwość taktowania procesora • powolne działanie dekodera rozkazów

RISC (Reduced Instruction Set Computers) - nazwa architektury mikroprocesorów która została przedstawiona pod koniec lat 70. w teoretycznych pracach na uniwersytecie Berkeley oraz w wynikach badań Johna Cocke z Thomas J. Watson Research Center. Bardziej wydajny od CISC Podstawowe cechy 1. Zredukowana liczba rozkazów do niezbędnego minimum. Ich liczba wynosi kilkadziesiąt, podczas gdy w procesorach CISC sięga setek. Upraszcza to znacznie dekoder rozkazów.

2. Redukcja trybów adresowania, dzięki czemu kody rozkazów są prostsze, 3. 4. bardziej zunifikowane, co dodatkowo upraszcza wspomniany wcześniej 5. 6. dekoder rozkazów. Ponadto wprowadzono tryb adresowania, który ogranicza 7. 8. ilość przesłań - większość operacji wykonuje się wg schematu: 9. 3. Ograniczenie komunikacji pomiędzy pamięcią, a procesorem. Przede 4. 5. wszystkim do przesyłania danych pomiędzy pamięcią, a rejestrami służą dedykowane instrukcje, które zwykle nazywają się load (załaduj z pamięci), 6. oraz store (zapisz do pamięci); pozostałe instrukcje mogą operować 7. wyłącznie na rejestrach. Schemat działania na liczbach znajdujących się 8. w

4. Zwiększenie liczby rejestrów (np. 32, 192, 256, podczas gdy np. w 5. architekturze x 86 jest zaledwie 8 rejestrów), co również ma wpływ na 6. zmniejszenie liczby odwołań do pamięci. 5. Dzięki przetwarzaniu potokowemu (ang. pipelining) wszystkie rozkazy 6. 7. wykonują się w jednym cyklu maszynowym, co pozwala na znaczne uproszczenie bloku wykonawczego, a zastosowanie superskalarności także 8. na umożliwienie równoległego wykonywania rozkazów. Dodatkowo czas 9. reakcji na przerwania jest krótszy.

Instrukcje procesorów Producenci nowoczesnych procesorów za podstawowy kierunek rozwoju technologicznego obrali rozszerzenie multimedialnych możliwości układu. Poszerzone listy rozkazów operujące na stało- i zmiennoprzecinkowych macierzach znacząco przyspieszają obróbkę grafiki, dźwięku czy generowanie obrazów 3 D. MMX Pierwszym wprowadzonym rozszerzeniem multimedialnym, wbudowanym we wszystkie obecnie produkowane modele procesorów, jest zestaw 57 instrukcji arytmetyki stałoprzecinkowej typu SIMD, znany pod nazwą MMX.

Instrukcje Intela SSE Również Intel wprowadził w swoich procesorach Pentium III, instrukcje zmiennoprzecinkowe SIMD-FP. Instrukcje te są wykonywane przez wyspecjalizowaną jednostkę operującą na ośmiu 128 -bitowych dedykowanych rejestrach - co sprzyja optymalizacji kodu programu. SSE 2 Zestaw instrukcji SSE poszerzony o 144 nowe rozkazy umożliwiające operacje na 128 -bitowych liczbach zmiennoprzecinkowych o pojedynczej i podwójnej precyzji oraz 128 -bitowych operandach stałopozycyjnych (Pentium 4)

Instrukcje AMD 3 DNow! Firma AMD wprowadziła 21 nowych instrukcji zmiennoprzecinkowych typu SIMD-FP zorientowanych na wspomaganie grafiki trójwymiarowej. Był to pierwszy przypadek wprowadzenia tak istotnych zmian do architektury procesora przez firmę inną niż Intel. SIMD-FP procesorów AMD wykorzystuje do działania połączone w pary 64 -bitowe rejestry MMX - co niestety, utrudnia automatyczną optymalizację kodu programu, gdyż wymagany jest podział danych na dwa segmenty

3 DNow! Professional W najnowszych procesorach Athlon XP i Duronach (z zegarem 1000 MHz i wyżej) wprowadzono instrukcje w 100% zgodne z intelowskim SSE. 3 DNow! Enhanced Do grupy poleceń 3 DNow! dodano 24 nowe komendy wspomagające operacje przetwarzania liczb stałoprzecinkowych, przesyłania danych pomiędzy pamięcią cache a jednostką wykonawczą oraz przyspieszające cyfrowe przetwarzanie sygnałów. (procesory Athlon XP i Duron)
