Procesn mapa rovn 1 Obecn procesn mapa Konceptn
Procesní mapa úrovně 1: Obecná procesní mapa Konceptní fáze Tvorba návrhu 3 D koordinace TZB, STA BIM Využití Konceptní fáze Začátek Plánování TDI Charakterizování projektu Tvorba konceptu PRO Postup tvorby modelu CEN Tvorba návrhu 4 D modelování GD PRO 4 D modelování 5 D modelování Tvorba návrhu Realizační dokumentace GD PRO 4 D modelování 5 D modelování 4 D modelování Postup tvorby modelu GD 4 D modelování Konceptní fáze Tvorba návrhu Realizační dokumentace Tvorba virtuálního modelu GD Virtuální návrh ENERG GD Virtuální návrh Tvorba návrhu ENERG Konceptní návrh Energetické analýzy ENERG Energetické analýzy Konceptní 4 D model Konceptní energetická analýza Model TZB Architektonický model Návrhový plán potřeb (oceňování) Návrhový 4 D model Návrhová energetická analýza Model TZB Konceptní koordinační model Konceptní vizualizační model Energetické analýzy Realizační dokumentace Návrh zařízení Konceptní plán potřeb (oceňování) Virtuální návrh Realizační dokumentace Energetické analýzy 6 D modelování Realizační dokumentace Tvorba realizačního projektu 4 D modelování Postup tvorby modelu GD Realizační dokumentace CEN Energetické analýzy Informační výměna Model pro FM Plánování potřeb 5 D modelování Provozní fáze 3 D koordinace Plánování potřeb Konceptní fáze Architektonický model TZB, STA 3 D koordinace Plánování potřeb GD Struktura projektu 3 D koordinace Tvorba návrhu Konceptní fáze Charakterizování projektu Realizační dokumentace 3 D koordinace Konec projektu Architektonický model Skutečný koordinační model Skutečný 4 D model Skutečné plány potřeb (oceňování) FM model Model TZB Návrhový koordinační model Návrhový vizualizační model Skutečná energetická Skutečný virtuální analýza model zařízení Statický model Stavební model Přesný koordinační model zařízení

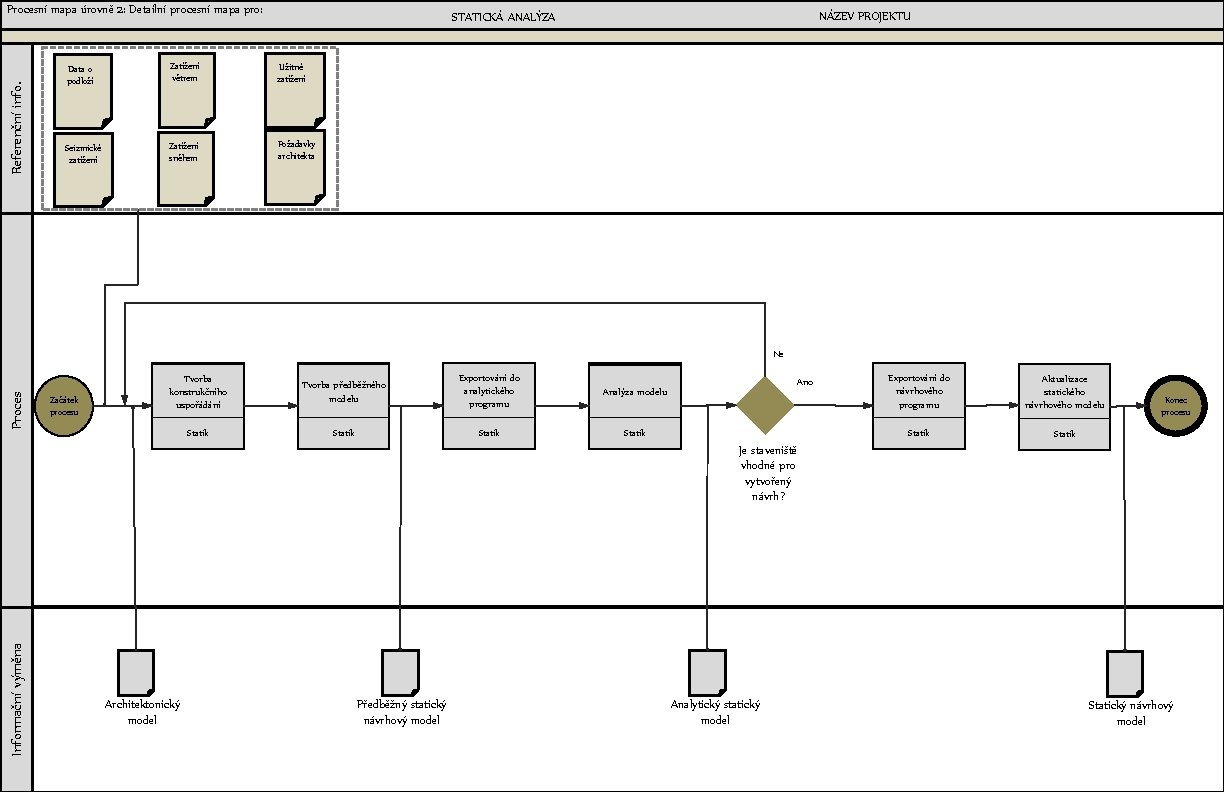

Referenční info. Procesní mapa úrovně 2: Detailní procesní mapa pro: NÁZEV PROJEKTU STATICKÁ ANALÝZA Data o podloží Zatížení větrem Užitné zatížení Seizmické zatížení Zatížení sněhem Požadavky architekta Proces Ne Začátek procesu Tvorba konstrukčního uspořádání Tvorba předběžného modelu Exportování do analytického programu Analýza modelu Statik Ano Exportování do návrhového programu Aktualizace statického návrhového modelu Statik Konec procesu Informační výměna Je staveniště vhodné pro vytvořený návrh? Architektonický model Předběžný statický návrhový model Analytický statický model Statický návrhový model
