PROCESAMIENTO EN EL DOMINIO DEL ESPACIO Se entiende

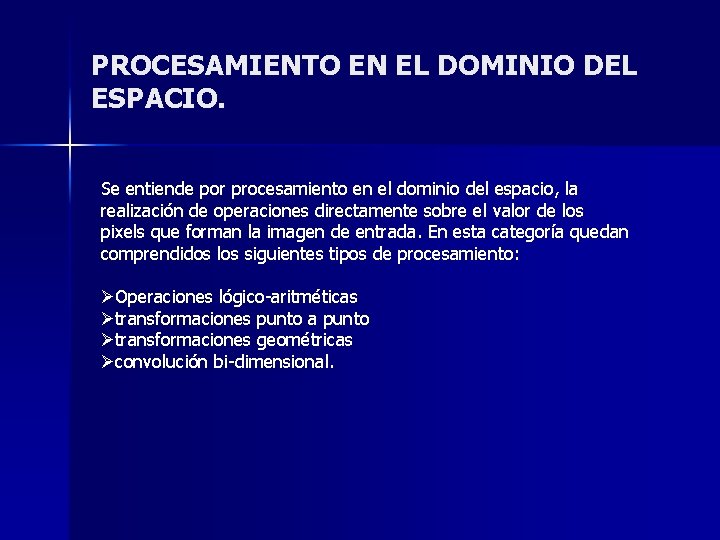

PROCESAMIENTO EN EL DOMINIO DEL ESPACIO. Se entiende por procesamiento en el dominio del espacio, la realización de operaciones directamente sobre el valor de los pixels que forman la imagen de entrada. En esta categoría quedan comprendidos los siguientes tipos de procesamiento: ØOperaciones lógico-aritméticas Øtransformaciones punto a punto Øtransformaciones geométricas Øconvolución bi-dimensional.

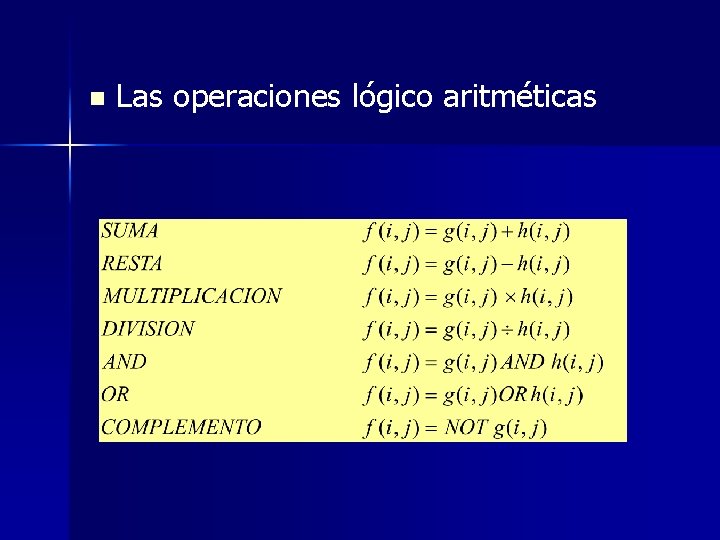

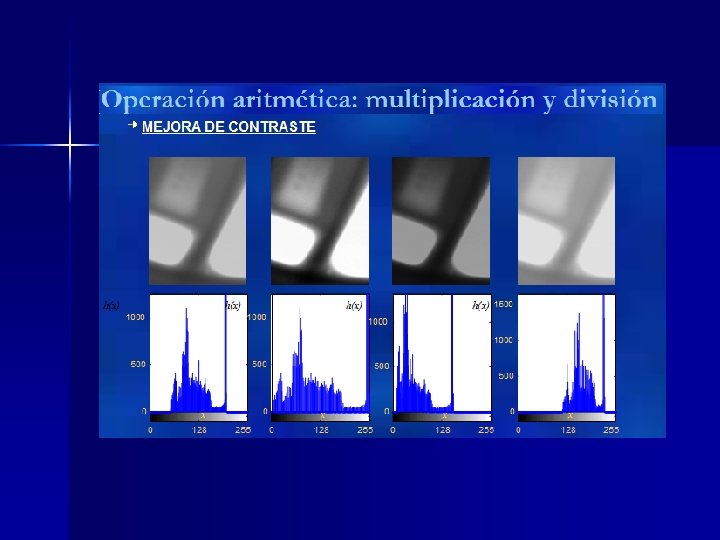

n Las operaciones lógico aritméticas

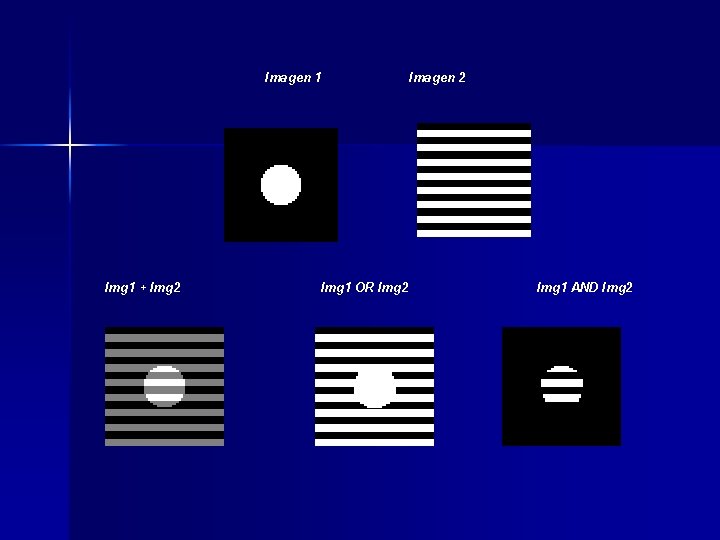

Imagen 1 Img 1 + Img 2 Img 1 OR Img 2 Imagen 2 Img 1 AND Img 2

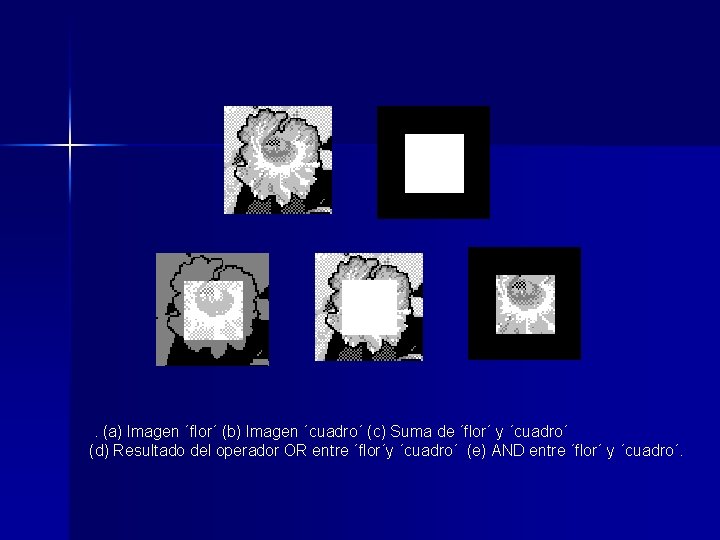

. (a) Imagen ´flor´ (b) Imagen ´cuadro´ (c) Suma de ´flor´ y ´cuadro´ (d) Resultado del operador OR entre ´flor´y ´cuadro´ (e) AND entre ´flor´ y ´cuadro´.

n Digital Image Processing with MATLAB

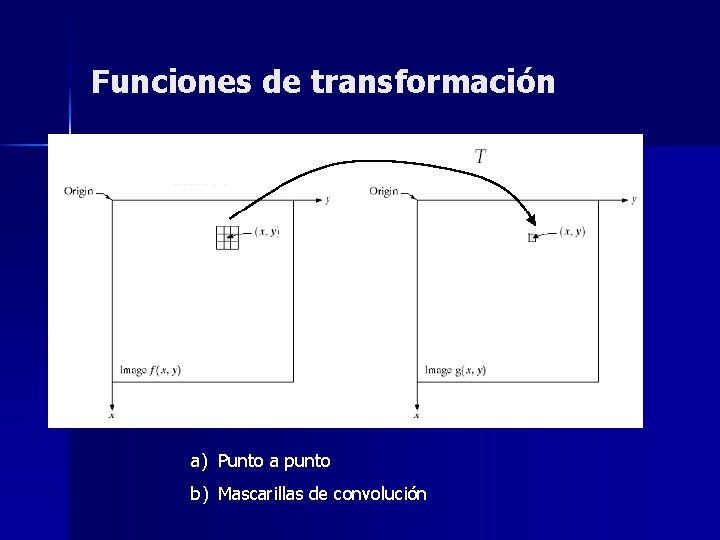

Funciones de transformación a) Punto a punto b) Mascarillas de convolución

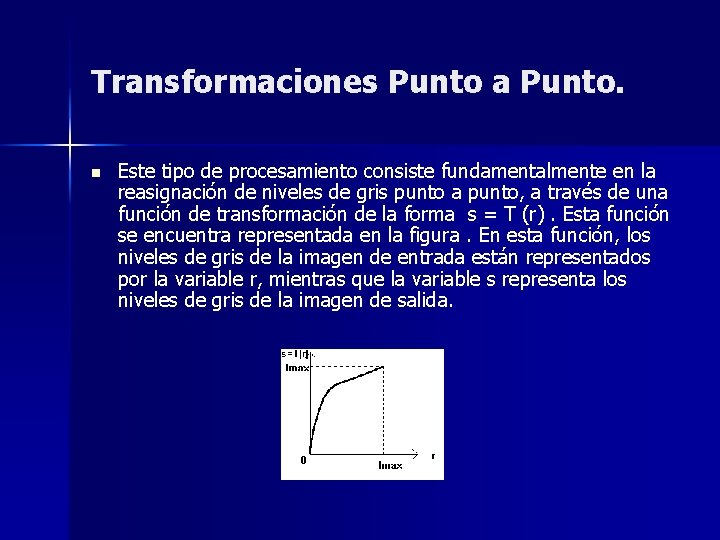

Transformaciones Punto a Punto. n Este tipo de procesamiento consiste fundamentalmente en la reasignación de niveles de gris punto a punto, a través de una función de transformación de la forma s = T (r). Esta función se encuentra representada en la figura. En esta función, los niveles de gris de la imagen de entrada están representados por la variable r, mientras que la variable s representa los niveles de gris de la imagen de salida.

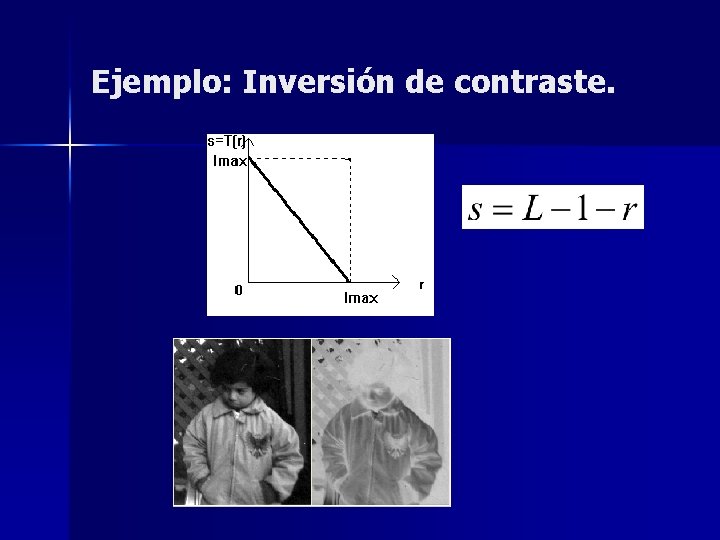

Ejemplo: Inversión de contraste.

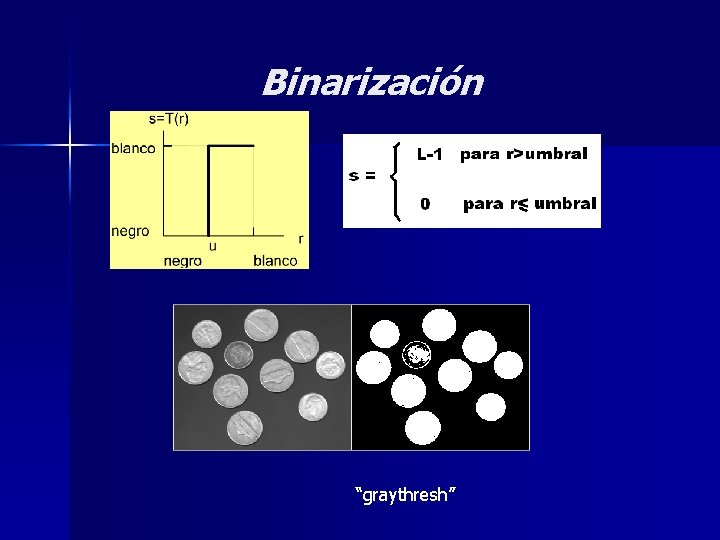

Binarización “graythresh”

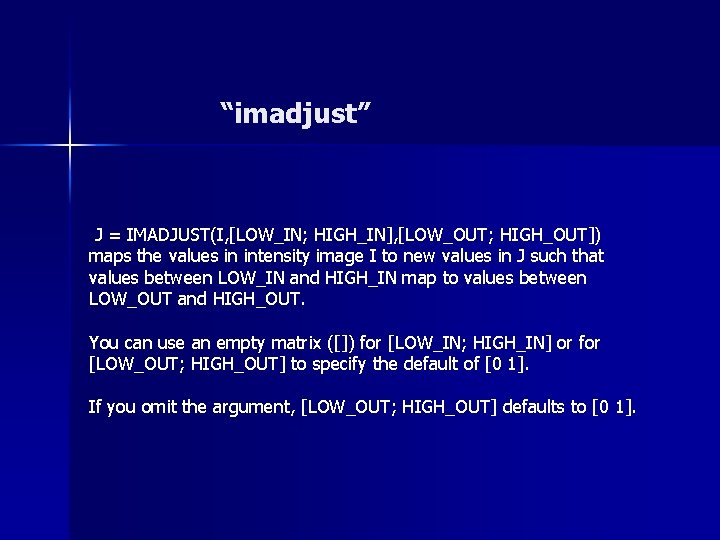

“imadjust” J = IMADJUST(I, [LOW_IN; HIGH_IN], [LOW_OUT; HIGH_OUT]) maps the values in intensity image I to new values in J such that values between LOW_IN and HIGH_IN map to values between LOW_OUT and HIGH_OUT. You can use an empty matrix ([]) for [LOW_IN; HIGH_IN] or for [LOW_OUT; HIGH_OUT] to specify the default of [0 1]. If you omit the argument, [LOW_OUT; HIGH_OUT] defaults to [0 1].

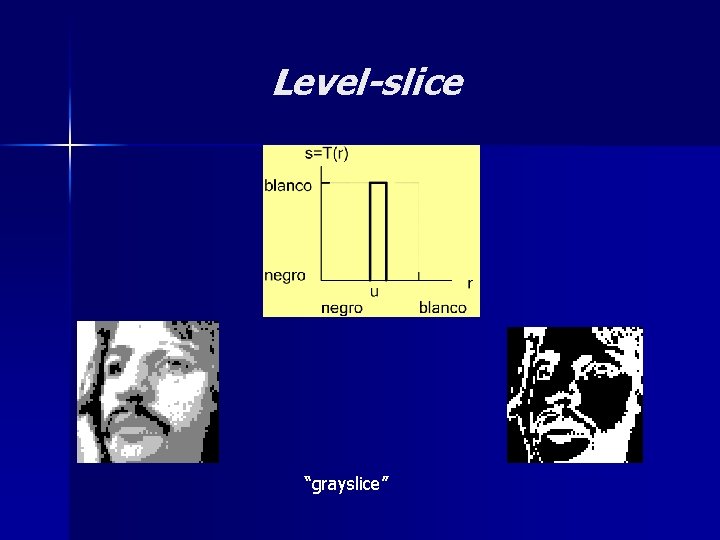

Level-slice “grayslice”

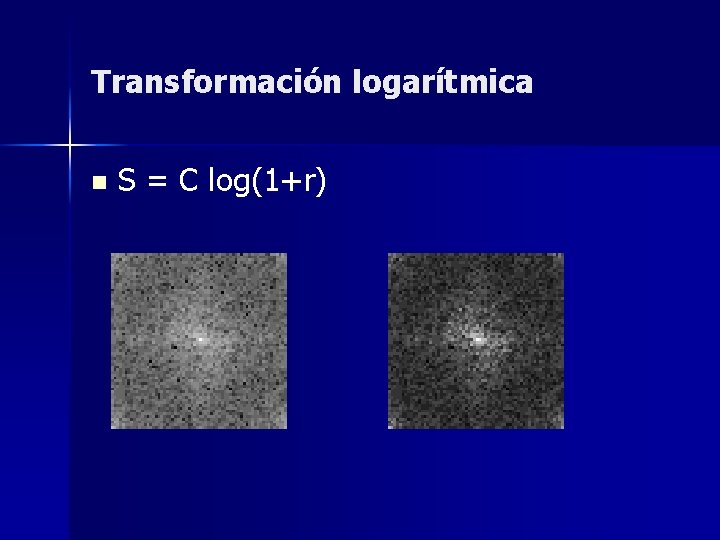

Transformación logarítmica n S = C log(1+r)

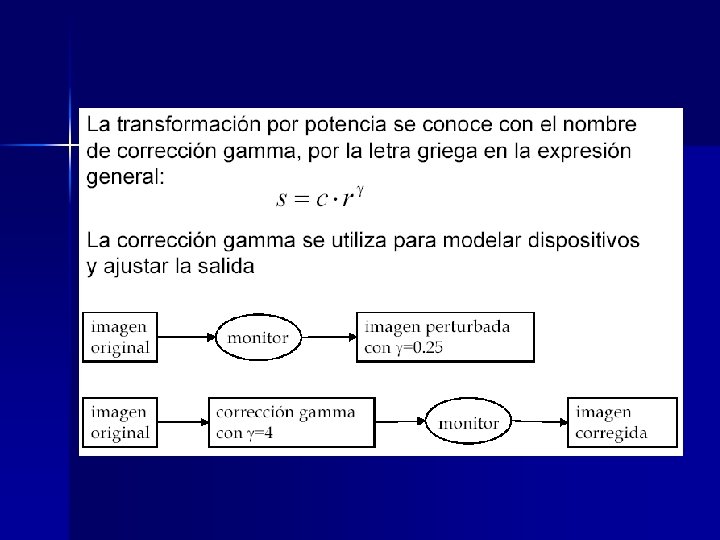

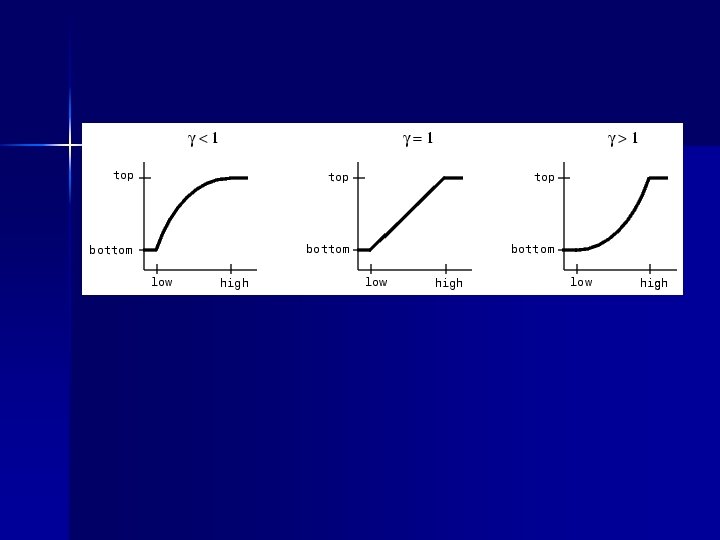

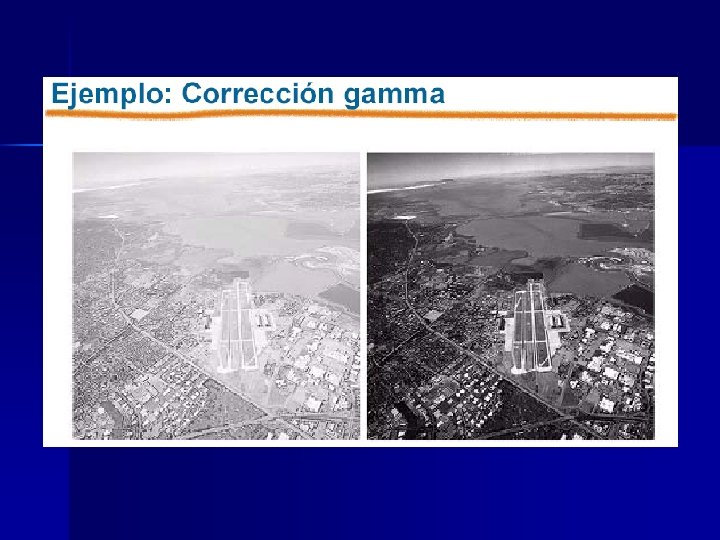

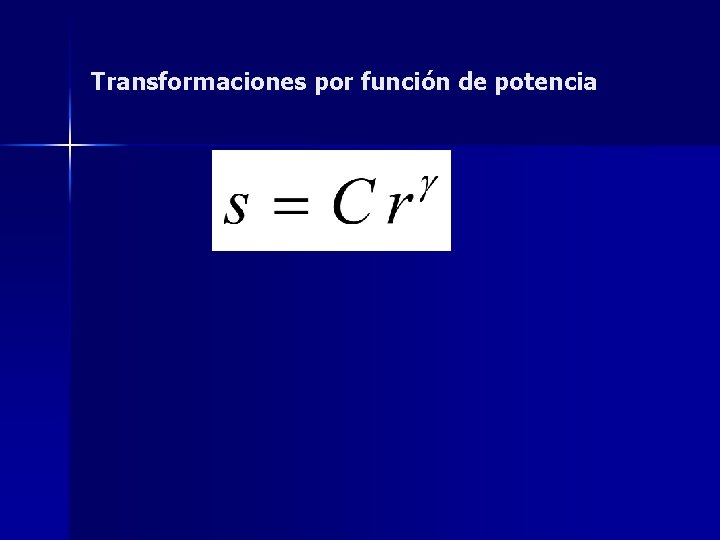

Transformaciones por función de potencia

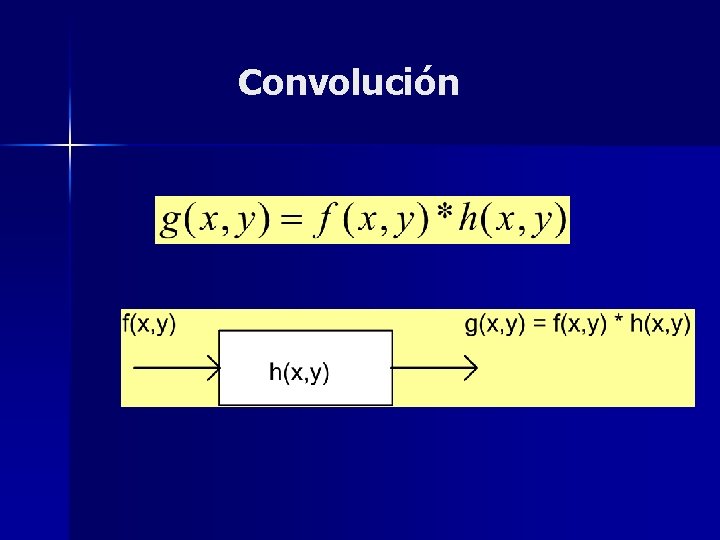

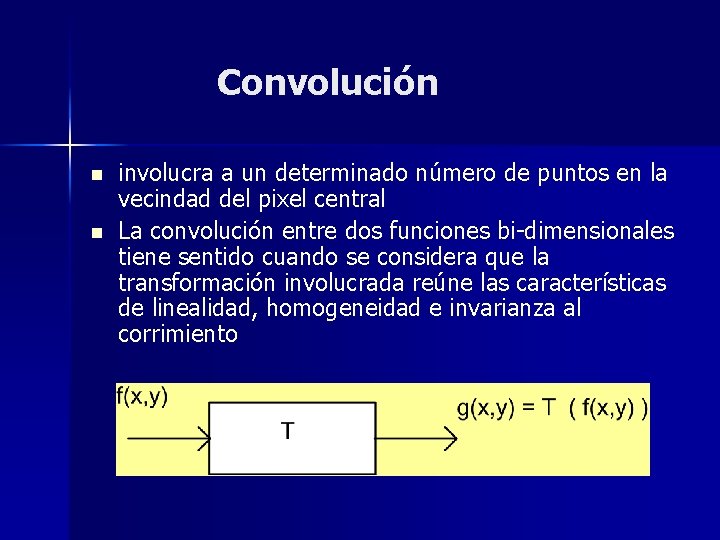

Convolución n n involucra a un determinado número de puntos en la vecindad del pixel central La convolución entre dos funciones bi-dimensionales tiene sentido cuando se considera que la transformación involucrada reúne las características de linealidad, homogeneidad e invarianza al corrimiento

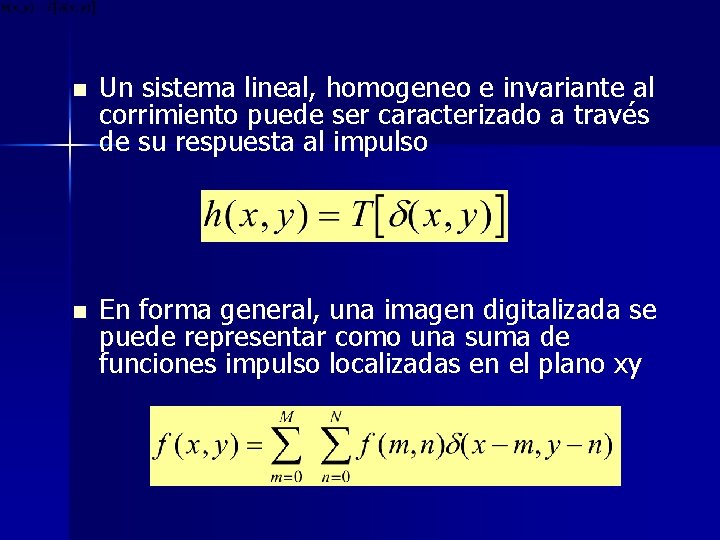

n n Un sistema lineal, homogeneo e invariante al corrimiento puede ser caracterizado a través de su respuesta al impulso En forma general, una imagen digitalizada se puede representar como una suma de funciones impulso localizadas en el plano xy

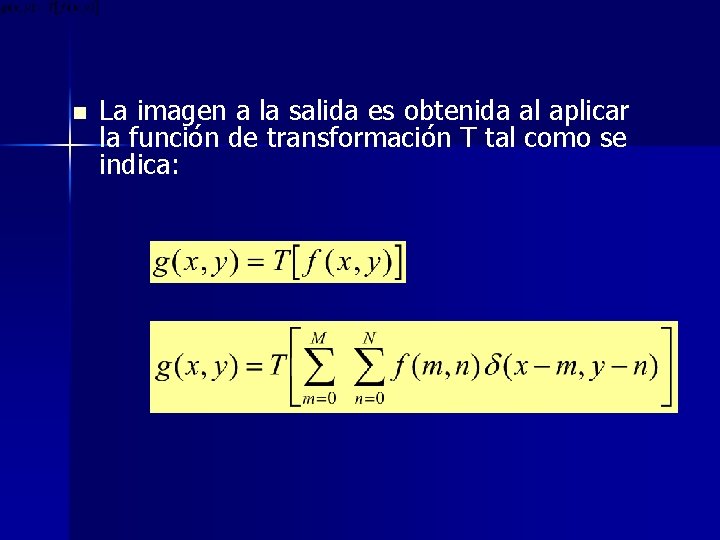

n La imagen a la salida es obtenida al aplicar la función de transformación T tal como se indica:

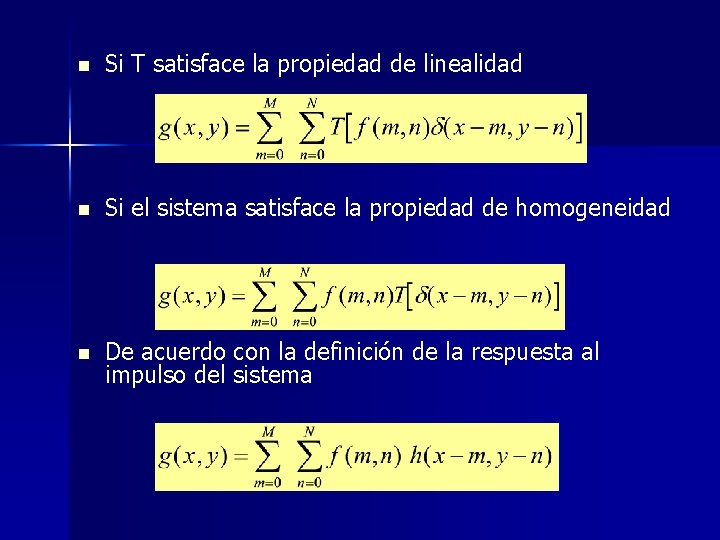

n Si T satisface la propiedad de linealidad n Si el sistema satisface la propiedad de homogeneidad n De acuerdo con la definición de la respuesta al impulso del sistema

Convolución

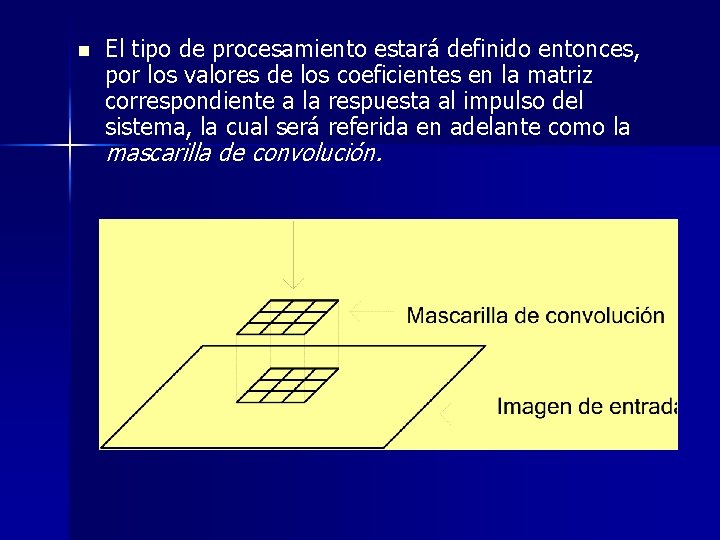

n El tipo de procesamiento estará definido entonces, por los valores de los coeficientes en la matriz correspondiente a la respuesta al impulso del sistema, la cual será referida en adelante como la mascarilla de convolución.

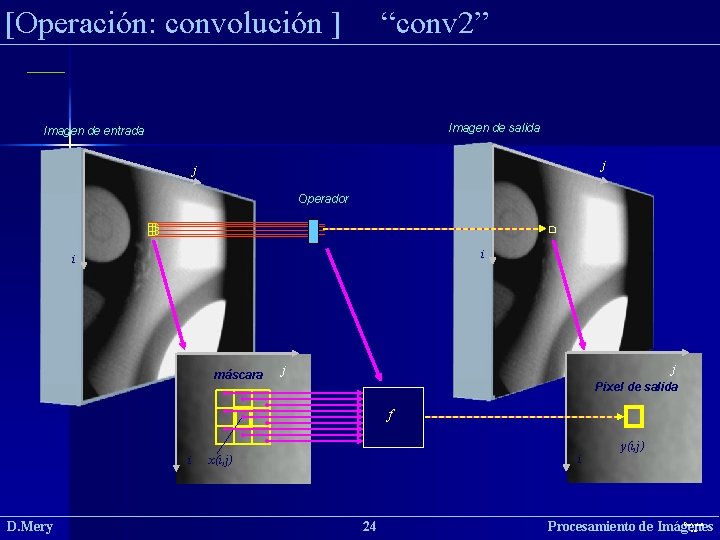

[Operación: convolución ] “conv 2” 4 FILTROS Imagen de salida Imagen de entrada j j Operador i i máscara j Pixel de salida j f i D. Mery i x(i, j) 24 y(i, j) Procesamiento de Imágenes Präsentati on

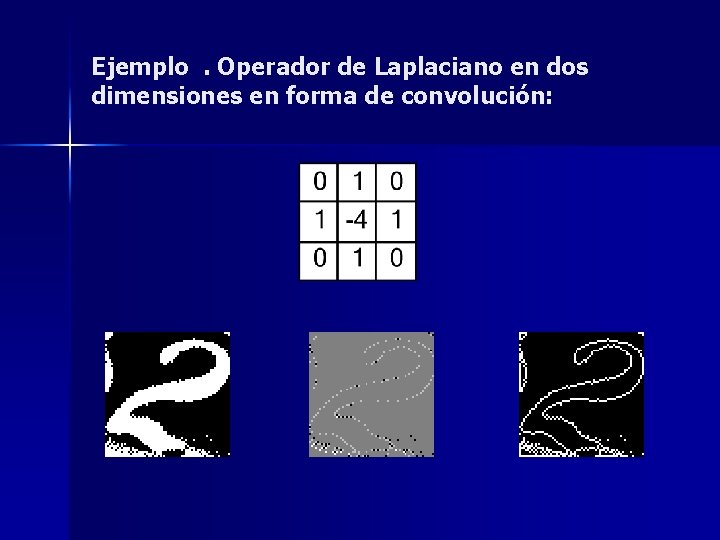

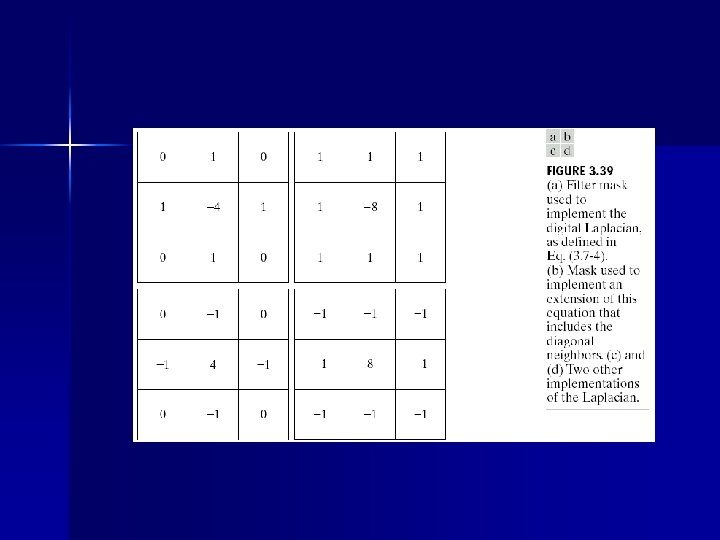

Ejemplo. Operador de Laplaciano en dos dimensiones en forma de convolución:

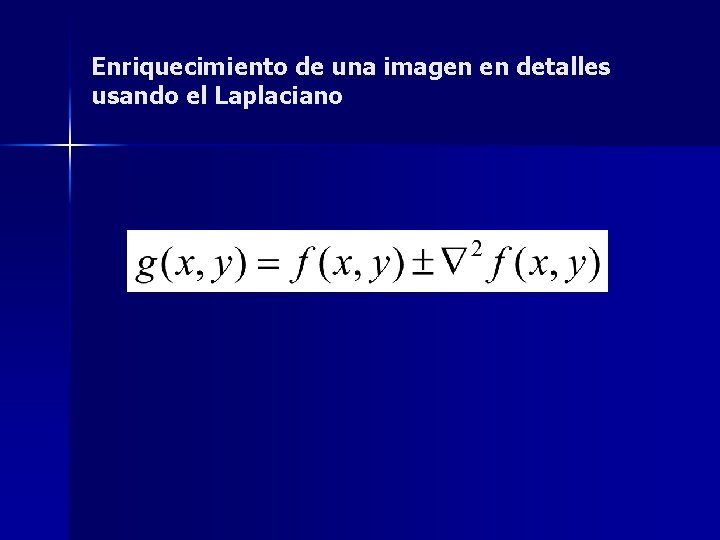

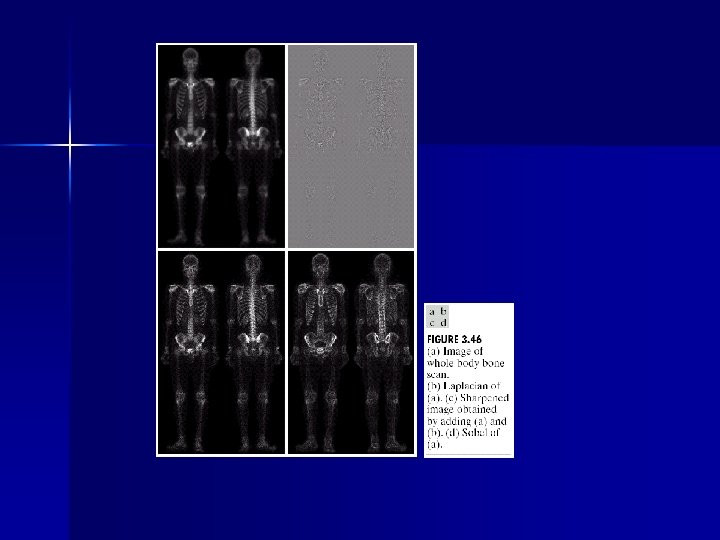

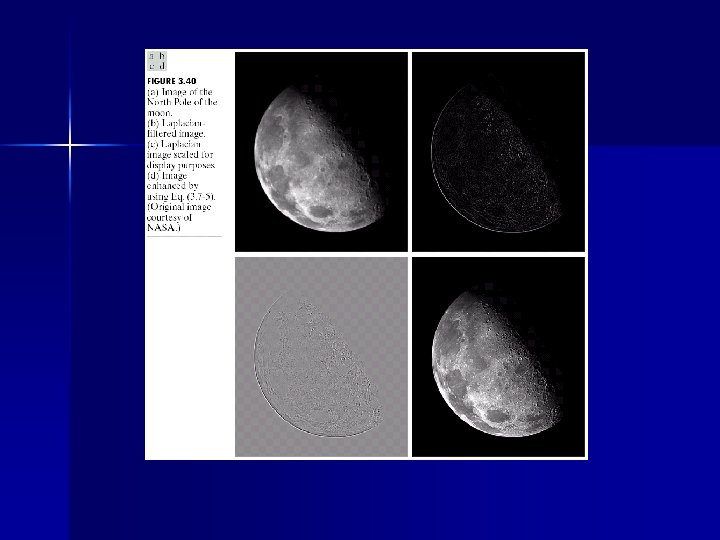

Enriquecimiento de una imagen en detalles usando el Laplaciano

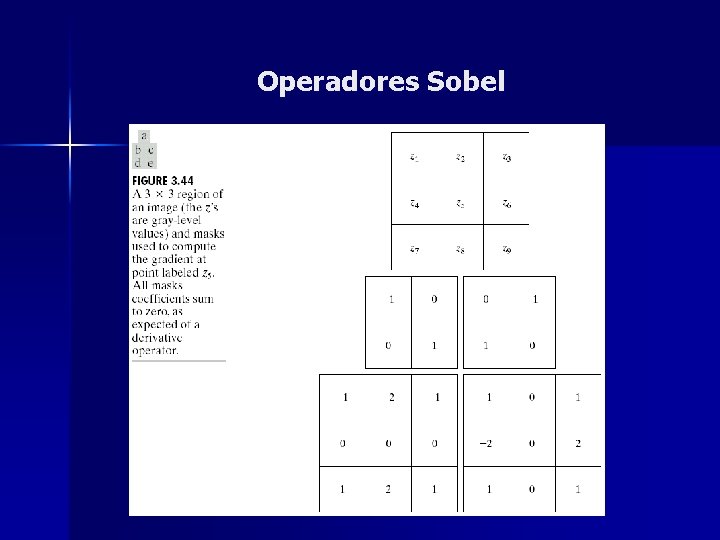

Operadores Sobel

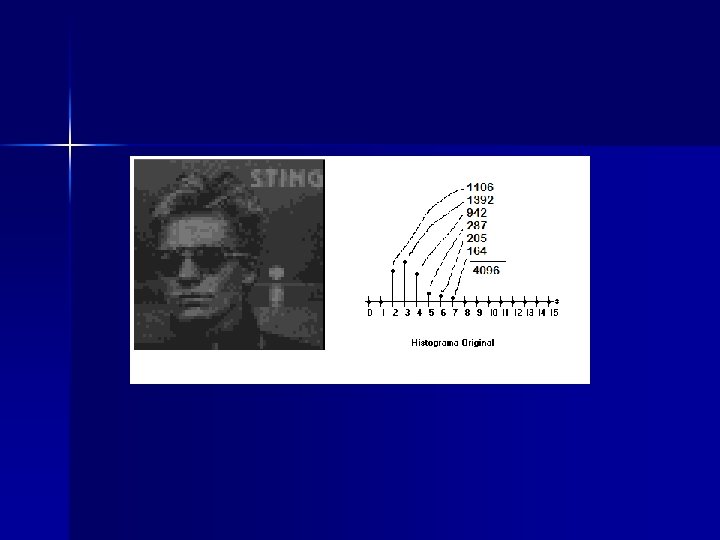

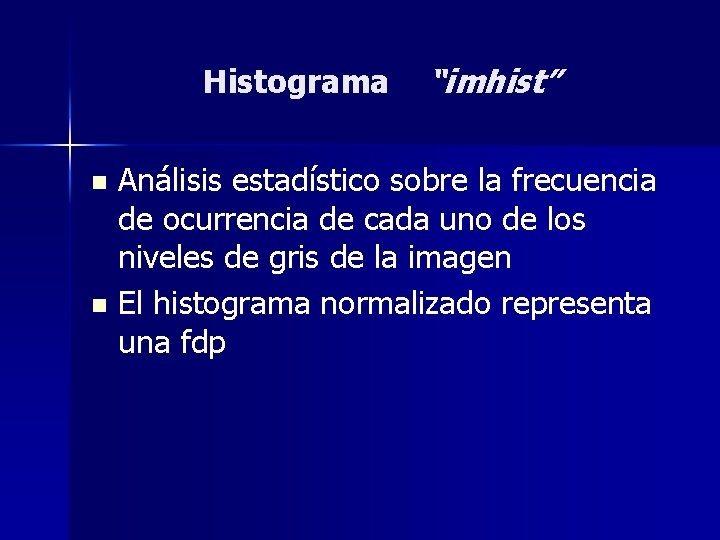

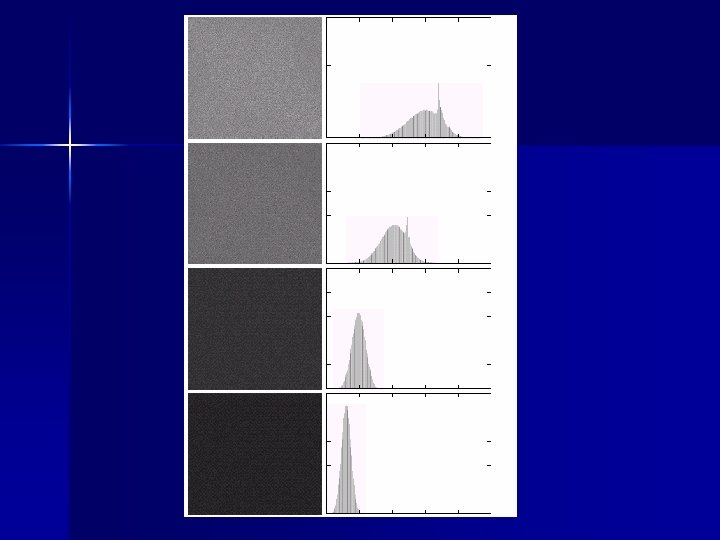

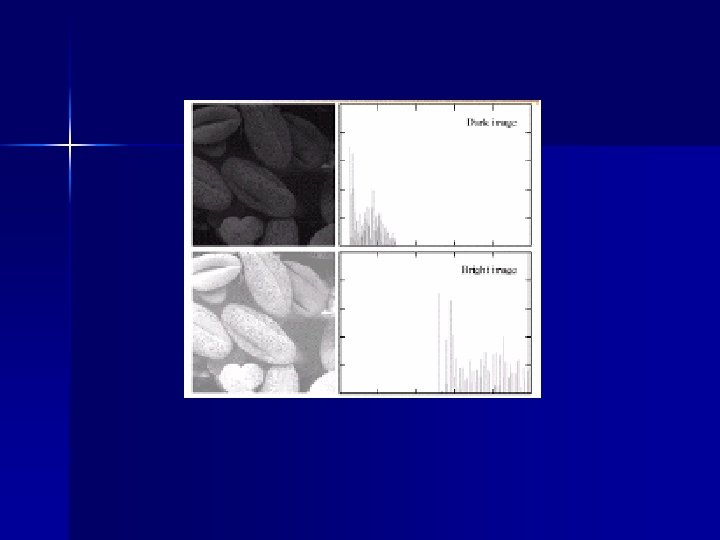

Histograma “imhist” Análisis estadístico sobre la frecuencia de ocurrencia de cada uno de los niveles de gris de la imagen n El histograma normalizado representa una fdp n

n TAREA 2: Convolución 2 D, histograma.

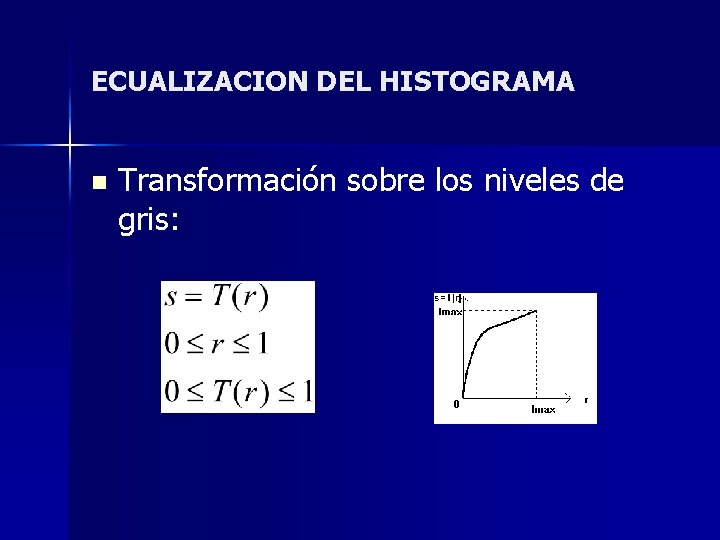

ECUALIZACION DEL HISTOGRAMA n Transformación sobre los niveles de gris:

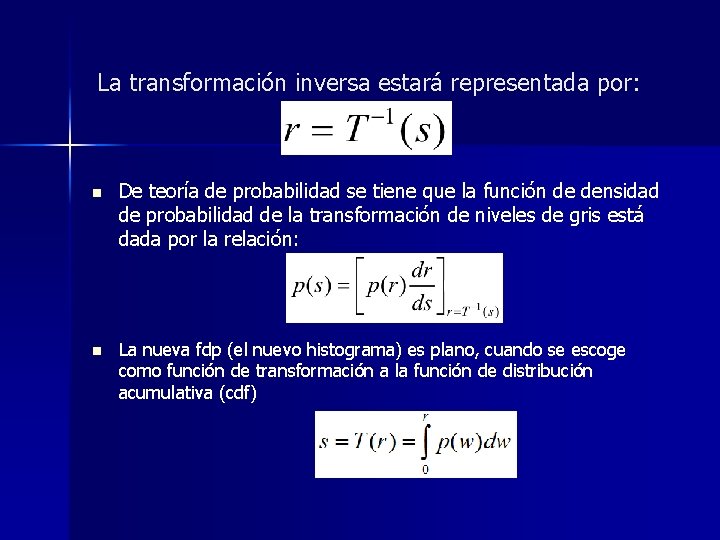

La transformación inversa estará representada por: n n De teoría de probabilidad se tiene que la función de densidad de probabilidad de la transformación de niveles de gris está dada por la relación: La nueva fdp (el nuevo histograma) es plano, cuando se escoge como función de transformación a la función de distribución acumulativa (cdf)

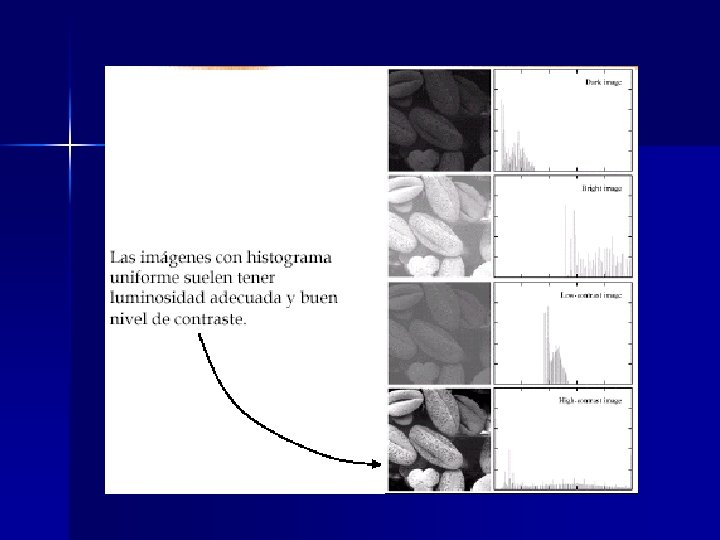

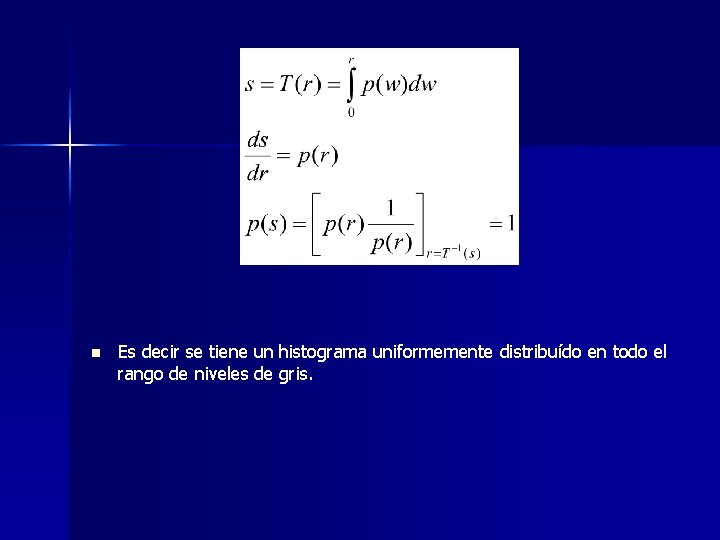

n Es decir se tiene un histograma uniformemente distribuído en todo el rango de niveles de gris.

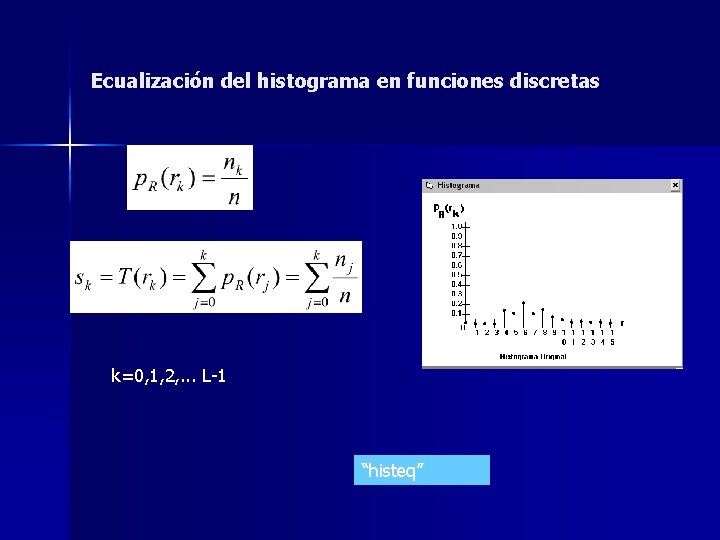

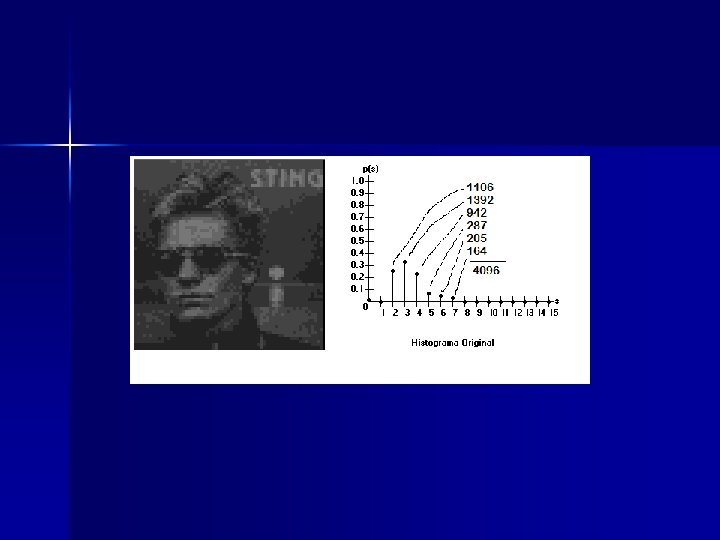

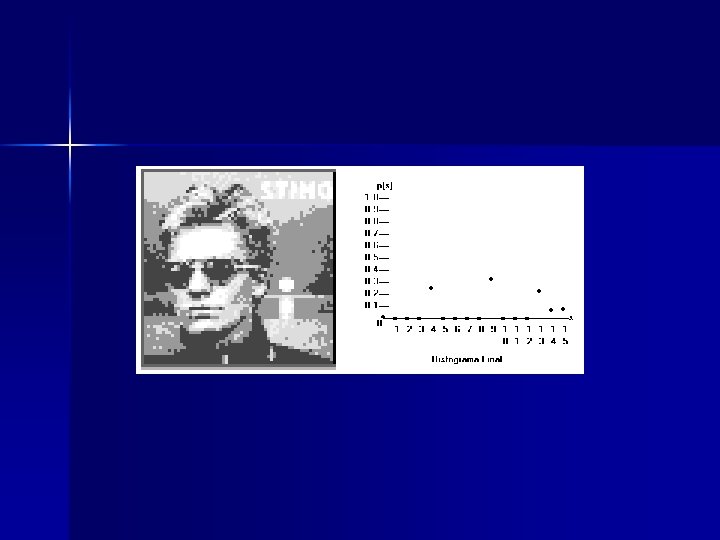

Ecualización del histograma en funciones discretas k=0, 1, 2, . . . L-1 “histeq”
