Proces aktualizacji LMN wprowadzenie Szkolenie dla operatorów LMN w Nadleśnictwach RDLP Olsztyn © MACIEJ LIGOCKI 2008 Malinówka, 13. 02. 2008 r

Dlaczego aktualizować mapę ? ? ? • • Πάντα ῥεῖ καὶ οὐδὲν μένει dostęp do aktualnych danych spójność z bazą opisową SILP wypełnienie zarządzenia DGLP 34/2005 (załącznik nr 8 do SLMN) • wypełnienie porozumienia między komendantem PSP a DGLP z 13. 06. 2007 r (Heraklit)

Działalność gospodarcza nadleśnictwa i jej wpływ na LMN • • • Użytkowanie lasu Hodowla lasu Stan posiadania Ochrona lasu Ochrona przyrody Infrastruktura Ochrona ppoż. zdarzenia losowe. . .

Użytkowanie lasu • Ma największy wpływ na aktualność mapy • Właściwe wypełnianie pola INFO w pozycjach planu POZ Modyfikowane warstwy str. wykonawcy pochodne Aktualizatora o_podst pnsw op_loc in_pow in_pkt wydz_pol pnsw_pol ow_pkt oprz_pol oprz_pkt os_p_pkt Basic_ob sp_area loc_lab phen_ar phen_pnt oth_pnt

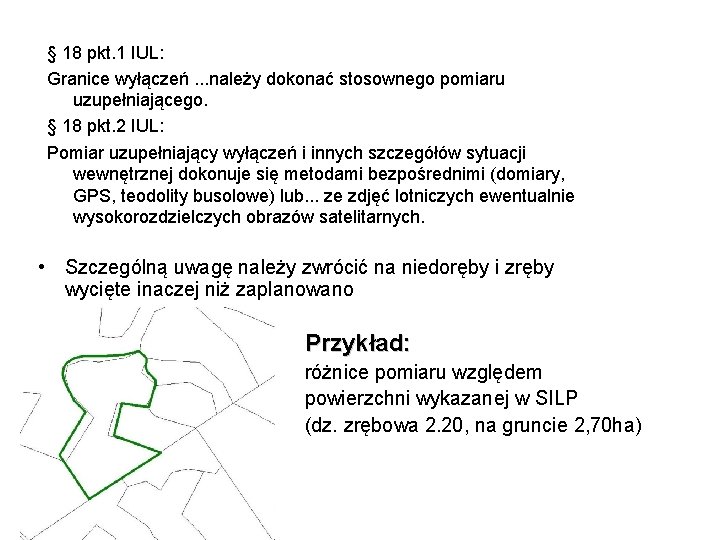

§ 18 pkt. 1 IUL: Granice wyłączeń. . . należy dokonać stosownego pomiaru uzupełniającego. § 18 pkt. 2 IUL: Pomiar uzupełniający wyłączeń i innych szczegółów sytuacji wewnętrznej dokonuje się metodami bezpośrednimi (domiary, GPS, teodolity busolowe) lub. . . ze zdjęć lotniczych ewentualnie wysokorozdzielczych obrazów satelitarnych. • Szczególną uwagę należy zwrócić na niedoręby i zręby wycięte inaczej niż zaplanowano Przykład: różnice pomiaru względem powierzchni wykazanej w SILP (dz. zrębowa 2. 20, na gruncie 2, 70 ha)

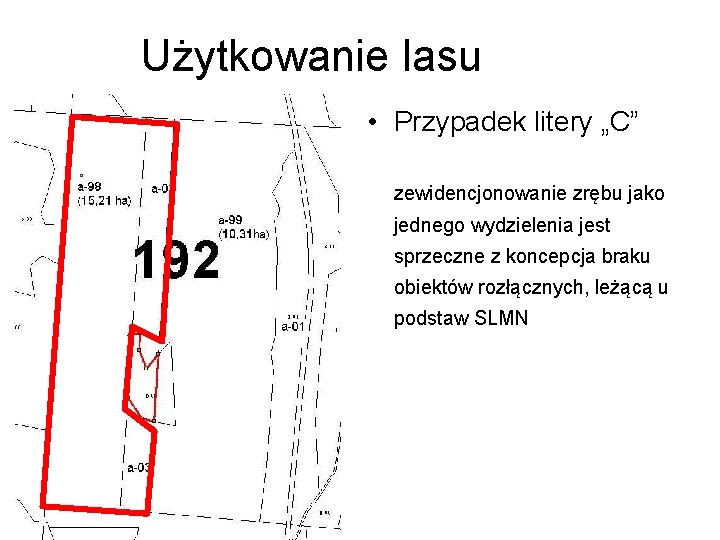

Użytkowanie lasu • Przypadek litery „C” zewidencjonowanie zrębu jako jednego wydzielenia jest sprzeczne z koncepcja braku obiektów rozłącznych, leżącą u podstaw SLMN

• Odwrócona litera „C” • inne przypadki -98 -01 -99

• Gniazda, kępy § 28 pkt. 7 IUL: kontury powierzchni nie stanowiących wydzieleń należy pomierzyć w terenie Narzędzia: -taśma -kompas i dalmierz -rejestrator GPS -instrument busolowy

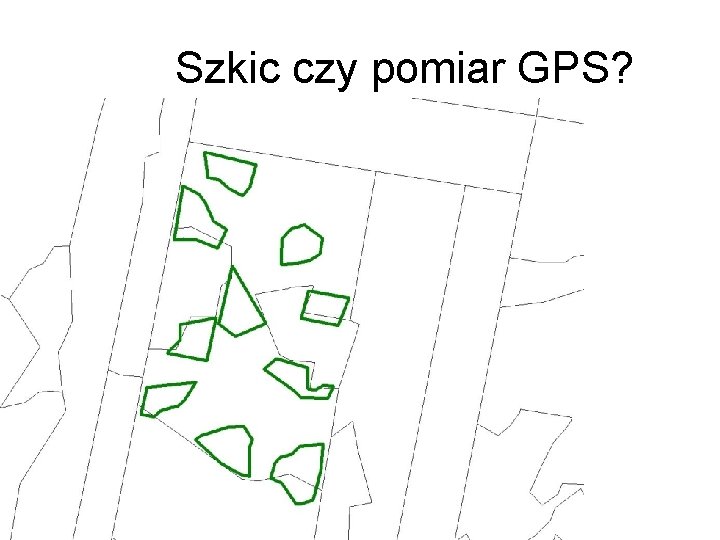

Szkic czy pomiar GPS?

Cechy dobrego szkicu: -oparty na miarach terenowych -na podkładzie kartograficznym (np. wydruk z e. Las-a) - znana skala i orientacja względem stron świata -zawiera elementy umożliwiajace kalibrację -zawiera opis lub identyfikator nowych obiektów

Fakt, że można coś pomierzyć GPS-em, wprowadzić do SILP i na mapę nie oznacza jeszcze że ma to sens Przykład „zachłyśnięcia się technologią” wprowadzono do SILP 23 pnsw w jednym wydzieleniu

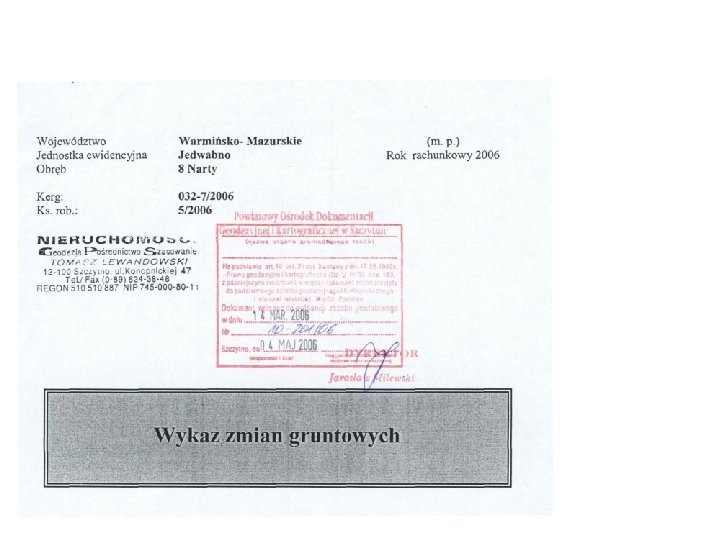

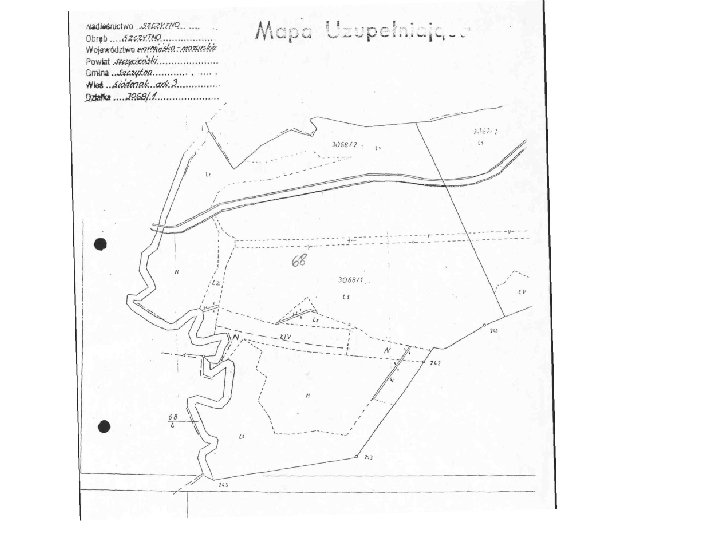

Hodowla lasu • Zalesienia (tylko gdy zalesiany jest fragment wydzielenia) dokumentem źródłowym jest wykaz zmian gruntowych wraz z mapą pomocniczą sporządzony przez geodetę - klasyfikatora • Dolesienia luk • Odnowienia zrębów (gdy odnawiane jest nie całe wydzielenie)

Modyfikowane warstwy str. wykonawcy pochodne o_podst wydz_pol pnsw_pol op_loc ow_pkt Aktualizatora Basic_ob sp_area loc_lab

Ochrona lasu • Aktualizacja partii kontrolnych JPSPS Modyfikowane warstwy str. wykonawcy pochodne in_pkt ol_pkt Aktualizatora oth_pnt

Łowiectwo • aktualizacja obiektów zagospodarowania obwodów łowieckich Modyfikowane warstwy str. pochodne wykonawcy in_pkt low_pkt Aktualizatora oth_pnt

Stan posiadania • zmniejszenia (zamiany, przekazania, zwroty, sprzedaż) • powiększenia (przyjęcie, zamiana, zakup) Przy wszystkich ruchach ziemią (oprócz gruntów które odchodzą) należy uzyskać od geodety szkice wraz ze współrzędnymi geodezyjnymi – najlepiej w układzie 92 w pliku tekstowym

• podziały działek – protokół zmian gr. z mapą pomocniczą i współrzędnymi • przeklasyfikowania użytków (zwłaszcza gdy powstaje nowy kontur) • podziały działek sąsiednich (protokół graniczny)

Modyfikowane warstwy str. wykonawcy o_podst op_loc linie op_lin punkty pochodne wydz_pol i inne ow_pkt, od_pkt ciek_lin, kom_lin dzew. pol. . . gr_pkt Aktualizatora Basic_ob loc_lab lines lin_lab points

Zdarzenia losowe • wiatrołomy • pożary • powierzchniowe szkody od owadów/grzybów/zwierzyny

pomiar GPS luki

Ochrona przyrody, edukacja, turystyka • inwentaryzacja roślin i zwierząt chronionych • zmiany wynikłe z użytkowania lasu • uzupełnienie elementów określonych przez SLMN • budowa nowych ścieżek, miejsc postoju itp.

Infrastruktura • budowa nowych budynków • budowa dróg • naniesienia obce (światłowód, linia en. rurociąg itp. ) Przy wszystkich inwestycjach gdzie wykonywany jest pomiar geodezyjny powykonawczy do aktualizacji mapy wysokościowej w zasobie POGi. K, należy uzyskać od geodety szkice wraz ze współrzędnymi geodezyjnymi – najlepiej w układzie 92 w pliku tekstowym

• obiekty małej retencji (budowa nowych, uzupełnienie mapy) Modyfikowane warstwy str. wykonawcy in_pkt in_pow linie op_lin pochodne bud_pol inz_pkt kom_lin tur_pkt uzbr_lin Aktualizatora oth_pnt polys lines lin_lab

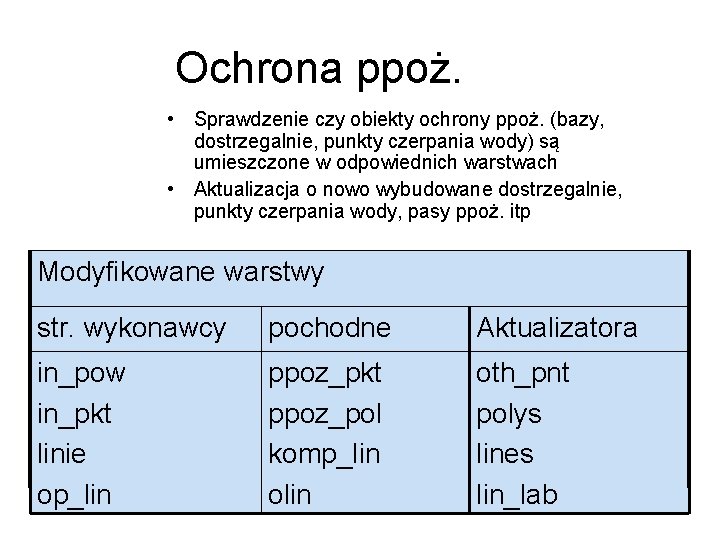

Ochrona ppoż. • Sprawdzenie czy obiekty ochrony ppoż. (bazy, dostrzegalnie, punkty czerpania wody) są umieszczone w odpowiednich warstwach • Aktualizacja o nowo wybudowane dostrzegalnie, punkty czerpania wody, pasy ppoż. itp Modyfikowane warstwy str. wykonawcy pochodne Aktualizatora in_pow in_pkt linie op_lin ppoz_pkt ppoz_pol komp_lin oth_pnt polys lines lin_lab

Lasy niepaństwowe • Sprawdzenie czy obiekty ochrony ppoż. (bazy, dostrzegalnie, punkty czerpania wody) są umieszczone w odpowiednich warstwach • Aktualizacja o nowo wybudowane dostrzegalnie, punkty czerpania wody, pasy ppoż. itp Modyfikowane warstwy str. wykonawcy in_pow pochodne syt_pol Aktualizatora polys

Organizacja procesu aktualizacji z punktu widzenia struktury Nadl. • Nadleśniczy odpowiada za sposób i termin przeprowadzenia aktualizacji • Nadleśniczy powołuje operatora LMN i określa jego zakres obowiązków • Nadleśniczy decyduje o sposobie pozyskania danych terenowych • Większość zagadnień merytorycznych w dziale gosp. leśnej • Operator LMN powinien uświadomić i koordynować prace stanowisk merytorycznych

NADLEŚNICZY Inż. Nadzoru Zastępca Nadl. Sekretarz Służba Leśna w terenie Użytkowanie lasu Zagospodarowanie lasu Operator LMN Osoby zaangażowane w proces aktualizacji wg podległości służbowej

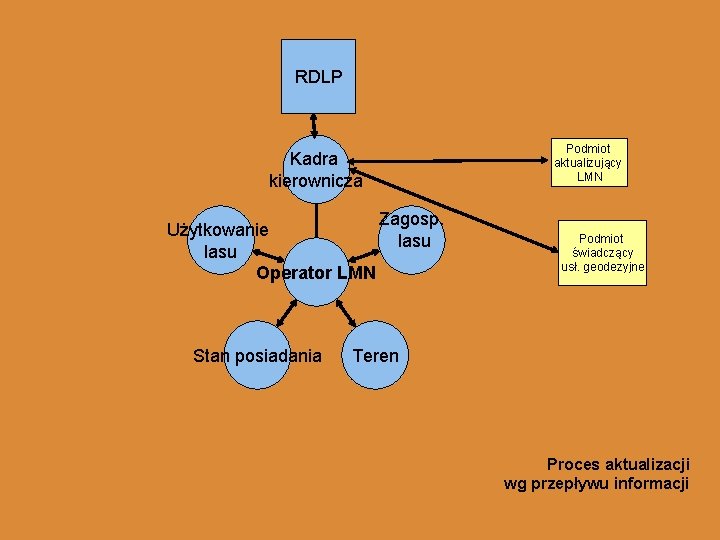

RDLP Podmiot aktualizujący LMN Kadra kierownicza Użytkowanie lasu Operator LMN Stan posiadania Zagosp. lasu Podmiot świadczący usł. geodezyjne Teren Proces aktualizacji wg przepływu informacji

kompetencje i uprawnienia w zakresie LMN - propozycja Nadleśniczy powołuje operatora LMN, odpowiada za całość z-ca Nadleśniczego nadzoruje gospodarkę leśną w nadleśnictwie operator LMN odpowiada za archiwizację, przygotowanie materiałów do aktualizacji LMN generuje warstwy pochodne udostępnia użytkownikom warstwy i aplikacje wykonuje i zbiera pomiary GPS koordynuje działania Służby Leśnej w zakresie LMN szkoli pracowników sporządza analizy, wydruki, zestawienia na potrzeby kierownictwa jednostki i współpracowników może samodzielnie aktualizować LMN i edytować warstwy stan. merytoryczne przekazują materiały operatorowi konsultują z nim działania ze swojego zakresu obowiązków pod względem wpływu na LMN korzystają ze szkoleń, analiz, materiałów dostarczanych przez operatora uzupełniają LMN o treści ze swojej dziedziny (edycja warstw) przeprowadzają aktualizację bazy SILP Inżynier Nadzoru weryfikuje, zbiera materiały terenowe sprawdza dokumenty modyfikujące opis/mapę zgłasza uwagi co do zgodności mapy z terenem korzysta z LMN i technik geomatycznych w codziennej pracy Służba Leśna w terenie korzysta z map numerycznych zbiera dane terenowe (pomiary bezpośrednie) Zewnętrzne podmioty zbierają dane do aktualizacji mapy i SILP (geodezja, pomiary) aktualizują LMN Osoby i organizacje trzecie korzystają z LMN na zasadzie dostępu do informacji publicznej

Kalendarz aktualizacji

http: //www. zilp. pl/z/test 01/dzialalnosc/wzornik_drukow Druki do nowego modułu Las 2. 5. 15. Podziałki ewidencyjnej 2. 5. 16. Dodanie działki ewidencyjnej 2. 5. 17. Łączenie działek ewidencyjnych 2. 5. 18. Korekta dokumentu źródłowego 2. 5. 19. Dodanie wydzielenia 2. 5. 20. Podział wydzielenia 2. 5. 21. Usunięcie wydzielenia 2. 5. 22. Modyfikacja wydzielenia 2. 5. 23. Dodanie adresu leśnego 2. 5. 24. Modyfikacja adresu leśnego 2. 5. 25. Zmiana grupy powierzchni 2. 5. 26. Świadectwo pochodzenia materiału roślinnego 2. 5. 27. Protokół oceny produkcji szkółkarskiej 2. 5. 28. Inwentaryzacja mrowisk 2. 5. 29. Inwentaryzacja posuszu 2. 5. 30. Protokół szkód od zwierzyny 2. 5. 31. Karta ewidencyjno-sygnalizacyjna dla wydzielenia 2. 5. 32. Karta ewidencyjno-sygnalizacyjna dla szkółki 2. 5. 33. Meldunek o pożarze 2. 5. 34. Modyfikacja działki ewidencyjnej 2. 5. 35. Anulowanie dokumentu źródłowego

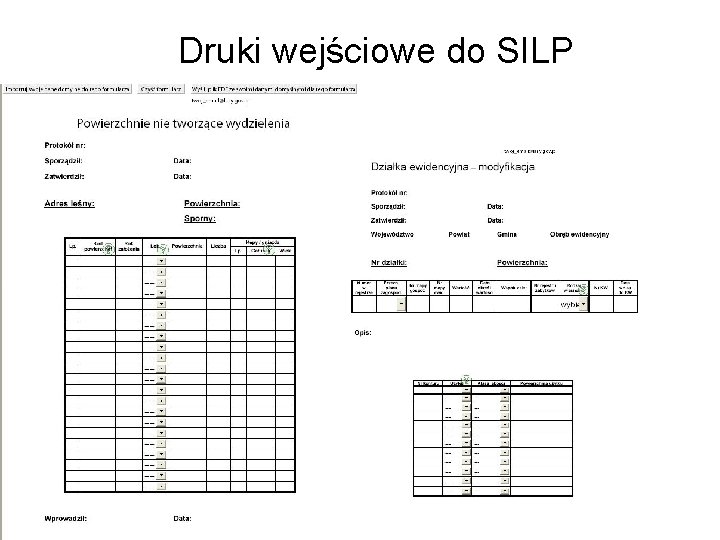

Druki wejściowe do SILP

Druki wejściowe do SILP

• Dziękuję za uwagę
