Problemas de los medios tradicionales de detección Debido a su diseño particular, algunos de los edificios y estructuras de hoy en día, no poseen la protección adecuada contra humo e incendios en lugares como: • • • Amplios atrios Grandes áreas abiertas Cielorrasos altos Bodegas • La naturaleza de estos detectores hace que la severidad de alarmas falsas sea mayor porque están limitados al conocimiento de la situación. • Los Códigos y Normas dicen que el equipo contra incendios deberá ser instalado para la seguridad de la vida y para prevenir incendios. • El alto flujo de aire y la estratificación del humo pueden evitar que el humo alcance a los detectores de humo fijos.

Signi. Fire emplea cámaras que permiten detectar visualmente la presencia de un incendio o de humo en el punto de origen, independientemente del flujo de aire en la zona afectada. • Detecta llamas en segundos • Provee video en vivo a locaciones remotas. • Activa sistemas de alarma contra incendios • Ofrece historial en video como evidencia forense para futuras investigaciones sobre incendios • Posee capacidad para video vigilancia

¿Cómo funciona? • Usa un espectro visible con imágenes de video desde cámaras fijas • Analiza cada cuadro pixel por pixel • Un proceso analítico identifica las características de llama y humo • Notificación de Alarma y Video a la interfaz de usuario

Algoritmos de detección incorporados en la cámara Video Analítico • Inteligencia Artificial • Red de circuitos Alarmas • • Llamas (combustión al aire libre) La luz reflejada de un fuego Humo Detección de movimiento Problema • • • Cambio de Imagen Pérdida de la cámara Imagen distorsionada (sucio, poca luz, no esta enfocada) Supervisión • Caída del sistema • Pérdida de poder(electricidad)

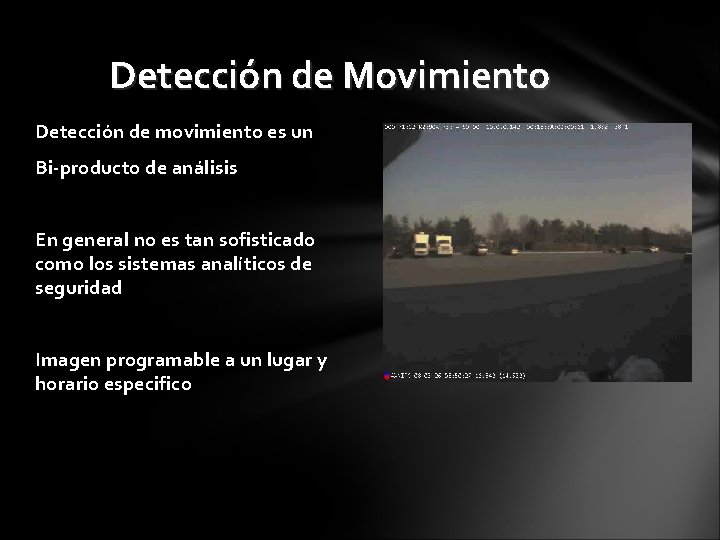

Detección de Movimiento Detección de movimiento es un Bi-producto de análisis En general no es tan sofisticado como los sistemas analíticos de seguridad Imagen programable a un lugar y horario especifico

Ventajas • Detección por Volumen • Detección rápida • Cobertura en zonas grandes • Costo • Conocimiento de la situación • Historial en video • Constantemente graba la historia • Estándares y NORMAS • Rechaza alarmas falsas • NFPA 72 Y FM

Comparación de la Cobertura Necesita aprox. 20 detectores de humo para alcanzar la cobertura de 1 Signi. Fire.

Arquitectura del sistema

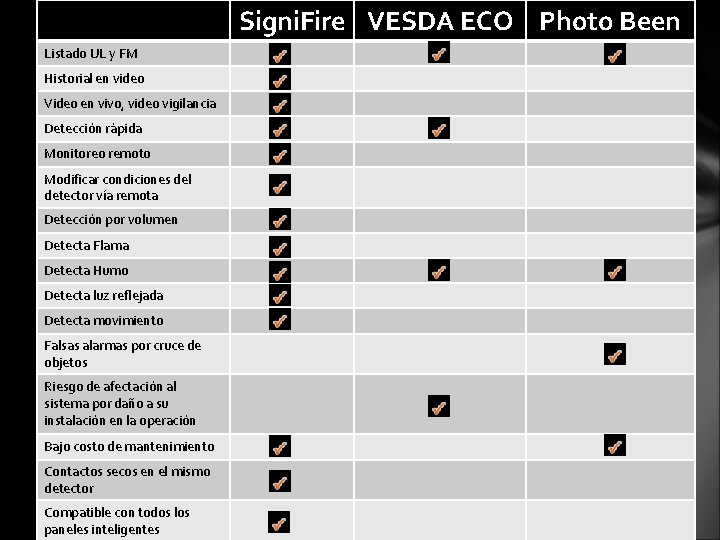

Signi. Fire VESDA ECO Photo Been Listado UL y FM Historial en video Video en vivo, video vigilancia Detección rápida Monitoreo remoto Modificar condiciones del detector vía remota Detección por volumen Detecta Flama Detecta Humo Detecta luz reflejada Detecta movimiento Falsas alarmas por cruce de objetos Riesgo de afectación al sistema por daño a su instalación en la operación Bajo costo de mantenimiento Contactos secos en el mismo detector Compatible con todos los paneles inteligentes

Detección de llama

Detección de humo

Detección del reflejo de las llamas

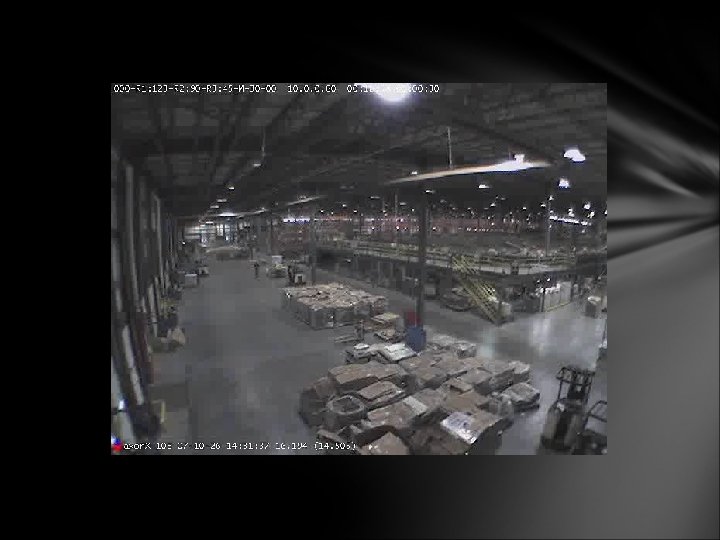

Detección en espacios abiertos

Estudio comparativo En Febrero de 2010 Schirmer Engineering Corporation llevo a cabo un estudio, observando una serie de pruebas en un ambiente simulado donde se compararon diferentes tecnologías de detección de incendios con la finalidad de determinar las capacidades de detección de cada tipo de detector para cada tipo de fuego o humo. Estas tecnologías incluyen: • La detección por muestreo de aire (aspiración) conocida por sus siglas en ingles como ASD • Detección de un humo y resplandor (Beam) • Detectores fotoeléctricos (Photo) • Detectores por ionización (Ion) • Detección de fuego y humo a través de video. (Vid)

Humo Blanco 12: 58 Tiempo (mm: ss) 11: 32 10: 05 08: 39 07: 13 05: 46 04: 20 02: 53 01: 27 00: 01 ASD Fire 2 Beam Ion Photo VID Detección HUMO BLANCO Ubicación de la fuente de humo Orden de activación Ubicación 1 - Piso VID, ASD 1, ASD 2, BEAM, PHOTO Ubicación 2 - Obstruida VID, ASD 1, BEAM, ASD 2 Ubicación 3 - Esquina VID, ASD 1, PHOTO Location 1 Open Floor Location 2 Obstructed Location 3 Corner

Humo Negro 00: 11: 32 Tiempo (mm: ss) 00: 10: 05 00: 08: 39 Location 1 Open Floor 00: 07: 13 Location 2 Obstructed 00: 05: 46 00: 04: 20 Location 3 Corner 00: 02: 53 00: 01: 27 00: 01 ASD Fire 2 Beam Ion Photo VID Detección HUMO NEGRO Ubicación de la fuente de humo Orden de activación Ubicación 1 - Piso VID, ASD 1, ASD 2, BEAM, ION, PHOTO Ubicación 2 - Obstruida VID, ION, ASD 1, ASD 2, PHOTO, BEAM Ubicación 3 - Esquina VID, BEAM, ASD 1, ASD 2, PHOTO

Cuna de Madera 05: 46 Tiempo (mm: ss) 05: 03 04: 20 Location 1 Open Floor 03: 37 Location 2 Obstructed 02: 53 02: 10 Location 3 Corner 01: 27 00: 44 00: 01 ASD Fire 2 Beam Ion Photo VID Detección MADERA Ubicación de la fuente de fuego Orden de activación Ubicación 1 - Piso VID, ASD 1, ASD 2, PHOTO ION, BEAM Ubicación 2 - Obstruida VID, ION, ASD 1, ASD 2, PHOTO, BEAM Ubicación 3 - Esquina VID, ASD 1, ASD 2, ION

Papel Compactado 00: 06: 29 Tiempo (mm: ss) 00: 05: 46 00: 05: 03 00: 04: 20 Location 1 Open Floor 00: 03: 37 00: 02: 53 Location 2 Obstructed 00: 02: 10 00: 01: 27 Location 3 Corner 00: 44 00: 01 ASD Fire 2 Beam Ion Photo VID Detección PAPEL COMPRIMIDO Ubicación de la fuente de fuego Orden de activación Ubicación 1 - Piso VID, ASD 1, ION, ASD 2, PHOTO, BEAM Ubicación 2 - Obstruida VID, ASD 1, BEAM, ASD 2, ION, PHOTO Ubicación 3 - Esquina VID, ASD 1, ASD 2, BEAM

Liquidos Flamables 00: 05: 46 Tiempo (mm: ss) 00: 05: 03 00: 04: 20 Location 1 Open Floor 00: 03: 37 Location 2 Obstructed 00: 02: 53 Location 3 Corner 00: 02: 10 00: 01: 27 00: 44 00: 01 ASD Fire 2 Beam Ion Photo VID Detection LIQUIDOS FLAMABLES Ubicación de la fuente de fuego Orden de activación Ubicación 1 - Piso VID, ASD 1, ION, ASD 2, PHOTO, BEAM Ubicación 2 - Obstruida ION, ASD 1, ASD 2, PHOTO, VID, BEAM Ubicación 3 - Esquina VID, ASD 1, ION, ASD 2, BEAM, PHOTO

Cables Sobrecalentados Tiempo (mm: ss) 36: 01 28: 49 Location 1 Open Floor 21: 37 Location 2 Obstructed 14: 25 Location 3 Corner 07: 13 00: 01 ASD Fire 2 Beam Ion Photo VID Detección CABLES SOBRECALENTADOS Ubicación de la fuente de fuego Orden de activación Ubicación 1 - Piso VID, ASD 1, BEAM, PHOTO Ubicación 2 - Obstruida VID, ASD 1, BEAM, ION, ASD 2 Ubicación 3 - Esquina VID, ASD 1

Madera Tiempo (mm: ss) 01: 26: 25 01: 12: 01 00: 57: 37 Location 1 Open Floor 00: 43: 13 Location 2 Obstructed 00: 28: 49 Location 3 Corner 00: 14: 25 00: 01 ASD Fire 2 Beam Ion Photo VID Detección MADERA Ubicación de la fuente de fuego Orden de activación Ubicación 1 - Piso VID, ASD 1, ION, ASD 2, BEAM Ubicación 2 - Obstruida ASD 1, VID, PHOTO, ION, ASD 2, BEAM Ubicación 3 - Esquina VID, ASD 1, BEAM, AS 2
