Problem 1 GGG40 tan yaplm olan bir kol
Problem 1 GGG-40 tan yapılmış olan bir kol d=15 mm çaplı muyluya yapıştırma bağlantısı ile bağlanacaktır. Yapıştırıcı olarak soğuk yapıştırıcılardan Araldit AW 116 seçilmiştir. İletilecek moment 70 Nm. ise emniyet katsayısı s= 4 için bindirme uzunluğu ne olmalıdır. Araldit AW 116 için kesme gerilmesi 28 N/mm 2 (oda sıcaklığında)

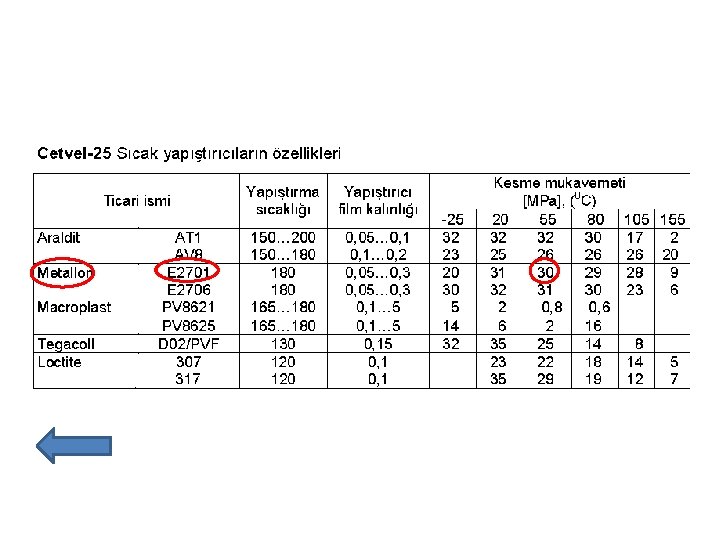

Problem 2 Bir disk kaplinin balataları(1), diske (2) Metallon E 2701 yapıştırıcı ile yapıştırılmıştır. İşletme sıcaklığı 50 C’tır. Balatalarda p= 4 N/mm 2 değerinde bir yüzey basıncı oluşmaktadır. Sürtünme katsayısı =0, 4’tür. Yapıştırma bağlantısının mukavemeti emniyet katsayısı 4 için yeterlimidir? . (30 N/mm 2 55 C işletme sıcaklığında) Metallon E 2701 için kayma gerilmesi ‘’ 50 C için veri yok ancak sıcaklık arttıkça kayma gerilmesi düşeceğine göre alınan değer bu sıcaklıktada emniyetli olacaktır’’ Balatayı disk yüzeyine bastıran normal kuvvet: Balatayı disk yüzeyinden (yapıştırıcıdan) ayırmaya çalışan kuvvet disk yüzeyine paralel olan sürtünme kuvvetidir.
Yapıştırıcı alanı balata alanına eşittir. Bu alanda oluşan gerilme kontrol edilir. olduğundan emniyetlidir.
Problem 3 Şekilde gösterilen kol sert (gümüş) lehim ile d çaplı mile bağlanmıştır. F= 2500 N kuvvet etkisi altındaki bağlantıda lehimin bindirme uzunluğu l=10 mm , lehim =200 N/mm 2 ve emniyet katsayısı s=4 olması istendiğine göre şekildeki yükleme durumunun gerçekleştirilebilmesi için d çapı ne olmalıdır. İletilen moment M=F. 200= 2500 N. 200 mm =500 Nm. Bu moment ile d çaplı milin etrafındaki lehim kaymaya zorlanacaktır. Lehimde oluşacak kayma gerilmesi yardımı ile d bulunur
Problem 4 Dış çapları Da =10 mm ve et kalınlıkları s=1 mm olan iki adet boru alına getirilerek üçüncü bir boru yardımı ile lehimlenerek birleştirilmişlerdir. Boru malzemesinin akma sınırı Ak=240 N/mm 2 ve emniyet katsayısı 1, 5 olduğuna göre a) Boruların taşıyabileceği en büyük kuvveti bulunuz. b) En büyük kuvveti taşıyabilmesi için lehim bağlantısının bindirme uzunluğunu bulunuz (Lehim için em=16 N/mm 2 alınacaktır). a)Boru kesitinde oluşan çekme gerilmesi: Buradan F= 4523, 9 N bulunur. b) . D çevresine yapılmış olan lehimin bu kuvveti taşıyabilmesi için gerekli L uzunluğu kayma gerilmesi bağıntısından bulunur. olmalıdır.
Problem 5 Şekilde görüldüğü gibi iki parçayı birbirine yapıştırma bağlantısı ile birleştirmek için parçaların üstüne genişlikleri b ve uzunlukları l olan iki eşit parça yapıştırılmaktadır. A ve B parçalarının yapıştırma uzunlukları eşit olup lü ‘dür. Yapıştırıcı için izin verilen kesme gerilmesi =10 N/mm 2 dir. F=5200 N ve b=20 mm olduğuna göre yapıştırma bağlantısının bindirme uzunluğu ne olmalıdır.
Problem 6 Eksenel yönde F kuvveti ile zorlanan iki boru üzerlerine bir burç geçirilerek şekildeki gibi yapıştırılmıştır. Yükleme ile boru kesitinde oluşan gerilme =150 N/mm 2 , boruların dış çapı 10 mm ve et kalınlığı s=1 mm dir. Yapıştırıcı için izin verilen gerilme müs=10 N/mm 2 olduğuna göre a) Borulara etki eden F kuvveti nedir? b) Bu kuvveti taşıyabilmesi için yapıştırıcı bağlantısının bindirme uzunluğu ne olmalıdır? a) b)
Ödev 1 St. 37 -2 malzemeden yapılmış olan d=63 mm çaplı et kalınlığı (s) 3 mm olan bir borunun uç kısmına kapak yumuşak lehim ile kapatılmıştır. Boru içindeki su basıncı p=4 bar seviyesine çıkmaktadır. Lehim kayma mukavemeti =40 N/mm 2 olduğuna göre emniyet katsayısı 6 için bağlantının uygun olup olmadığını kontrol ediniz.
1. Problem
