Prinect Inpress Control Details zum DKS mit Bobst

Prinect Inpress Control Details zum DKS mit Bobst “Power Register” Volker Felzen / SF-PM-PT / Nov 2014 © Heidelberger Druckmaschinen AG ● Prinect Inpress Control

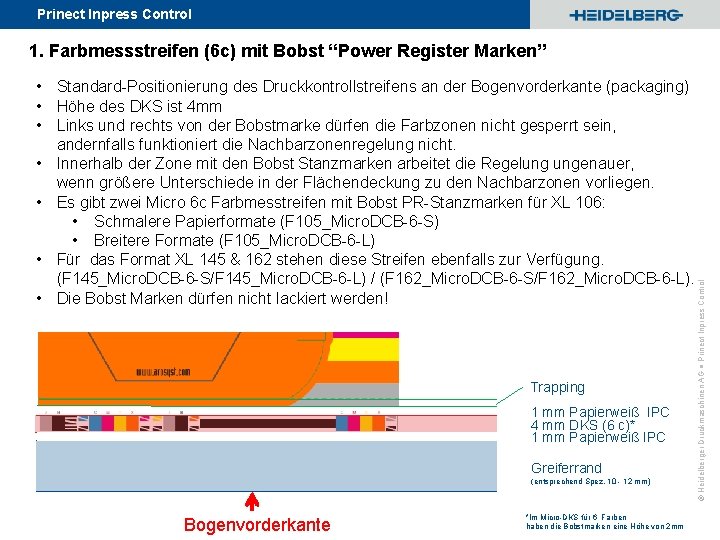

Prinect Inpress Control • Standard-Positionierung des Druckkontrollstreifens an der Bogenvorderkante (packaging) • Höhe des DKS ist 4 mm • Links und rechts von der Bobstmarke dürfen die Farbzonen nicht gesperrt sein, andernfalls funktioniert die Nachbarzonenregelung nicht. • Innerhalb der Zone mit den Bobst Stanzmarken arbeitet die Regelung ungenauer, wenn größere Unterschiede in der Flächendeckung zu den Nachbarzonen vorliegen. • Es gibt zwei Micro 6 c Farbmesstreifen mit Bobst PR-Stanzmarken für XL 106: • Schmalere Papierformate (F 105_Micro. DCB-6 -S) • Breitere Formate (F 105_Micro. DCB-6 -L) • Für das Format XL 145 & 162 stehen diese Streifen ebenfalls zur Verfügung. (F 145_Micro. DCB-6 -S/F 145_Micro. DCB-6 -L) / (F 162_Micro. DCB-6 -S/F 162_Micro. DCB-6 -L). • Die Bobst Marken dürfen nicht lackiert werden! Trapping 1 mm Papierweiß IPC 4 mm DKS (6 c)* 1 mm Papierweiß IPC Greiferrand (entsprechend Spez. 10 - 12 mm) Bogenvorderkante *Im Micro-DKS für 6 Farben haben die Bobstmarken eine Höhe von 2 mm © Heidelberger Druckmaschinen AG ● Prinect Inpress Control 1. Farbmessstreifen (6 c) mit Bobst “Power Register Marken”

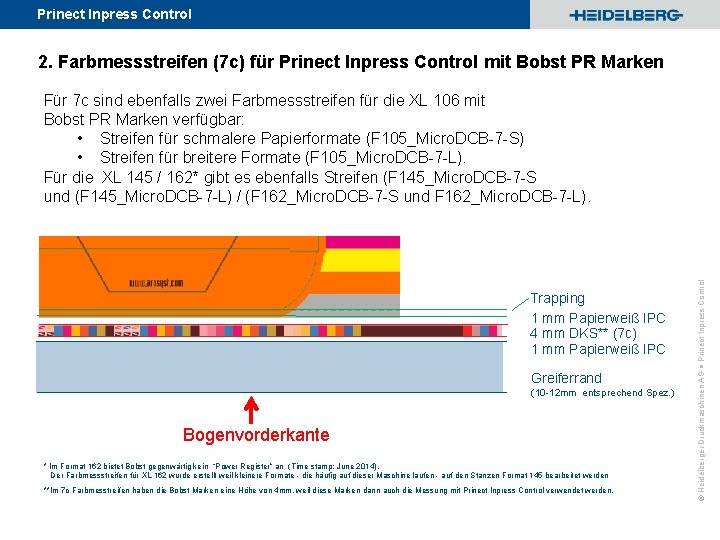

Prinect Inpress Control 2. Farbmessstreifen (7 c) für Prinect Inpress Control mit Bobst PR Marken Trapping 1 mm Papierweiß IPC 4 mm DKS** (7 c) 1 mm Papierweiß IPC Greiferrand (10 -12 mm entsprechend Spez. ) Bogenvorderkante * Im Format 162 bietet Bobst gegenwärtig kein “Power Register” an (Time stamp: June 2014). Der Farbmessstreifen für XL 162 wurde erstellt weil kleinere Formate - die häufig auf dieser Maschine laufen - auf den Stanzen Format 145 bearbeitet werden **Im 7 c Farbmesstreifen haben die Bobst Marken eine Höhe von 4 mm, weil diese Marken dann auch die Messung mit Prinect Inpress Control verwendet werden. © Heidelberger Druckmaschinen AG ● Prinect Inpress Control Für 7 c sind ebenfalls zwei Farbmessstreifen für die XL 106 mit Bobst PR Marken verfügbar: • Streifen für schmalere Papierformate (F 105_Micro. DCB-7 -S) • Streifen für breitere Formate (F 105_Micro. DCB-7 -L). Für die XL 145 / 162* gibt es ebenfalls Streifen (F 145_Micro. DCB-7 -S und (F 145_Micro. DCB-7 -L) / (F 162_Micro. DCB-7 -S und F 162_Micro. DCB-7 -L).

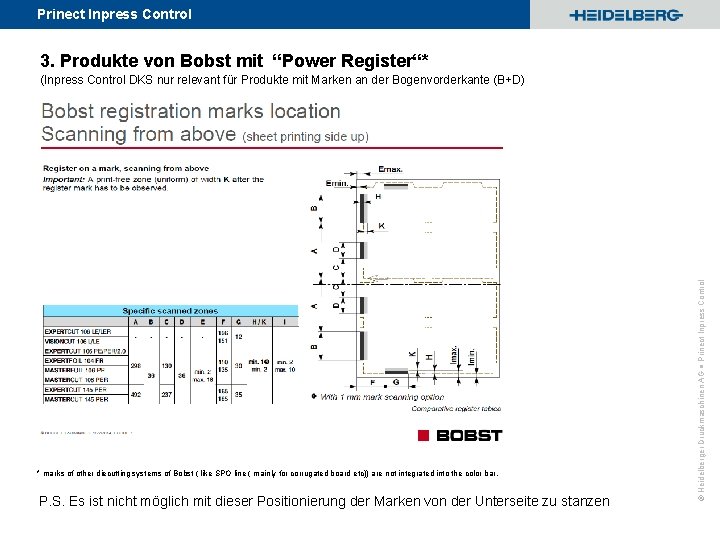

Prinect Inpress Control 3. Produkte von Bobst mit “Power Register“* * marks of other diecutting systems of Bobst ( like SPO line ( mainly for corrugated board etc)) are not integrated into the color bar. P. S. Es ist nicht möglich mit dieser Positionierung der Marken von der Unterseite zu stanzen © Heidelberger Druckmaschinen AG ● Prinect Inpress Control (Inpress Control DKS nur relevant für Produkte mit Marken an der Bogenvorderkante (B+D)

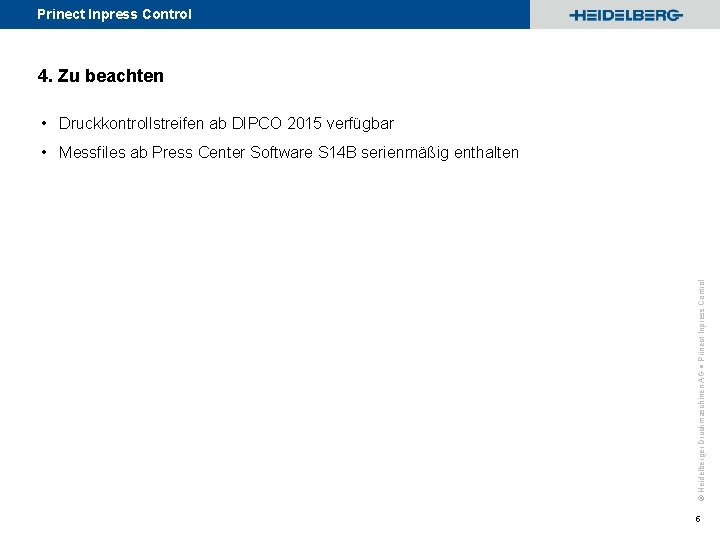

Prinect Inpress Control 4. Zu beachten • Druckkontrollstreifen ab DIPCO 2015 verfügbar © Heidelberger Druckmaschinen AG ● Prinect Inpress Control • Messfiles ab Press Center Software S 14 B serienmäßig enthalten 5
