PRINCIPIOS ÓPTICOS BAJA VISIÓN
LÍMITES DE LA VISIÓN y y u P u' y' y' tamaño aparente o tamaño percibido tamaño real
INSTRUMENTOS ÓPTICOS utilizados como ayudas para pacientes con baja visión • VISIÓN DE CERCA – LUPA (MICROSCOPIO SIMPLE) – MICROSCOPIO COMPUESTO • VISIÓN DE LEJOS – TELESCOPIOS – ANTEOJO DE GALILEO
LA LUPA y 2' y 1' y 2 F y 1 f/2 f IMÁGENES VIRTUALES F’
Aumentos • AUMENTO LINEAL • ’ = y’/ y = x’/ x • AUMENTO ANGULAR
AUMENTO LINEAL posición del objeto entre x=f/2 y x=f el aumento toma valores desde +2 hasta infinito La lupa deberá utilizarse con el objeto situado en el foco F o muy cerca de éste para que el aumento lineal sea máximo.
IMÁGENES REALES IMÁGENES VIRTUALES y F’ y F y' y'
PARADOJAS • Objetos del mismo tamaño lineal tienen distinto tamaño aparente n = 1’ 33 y y' u u' n=1
PARADOJAS • Objetos del mismo tamaño angular y distinto u u

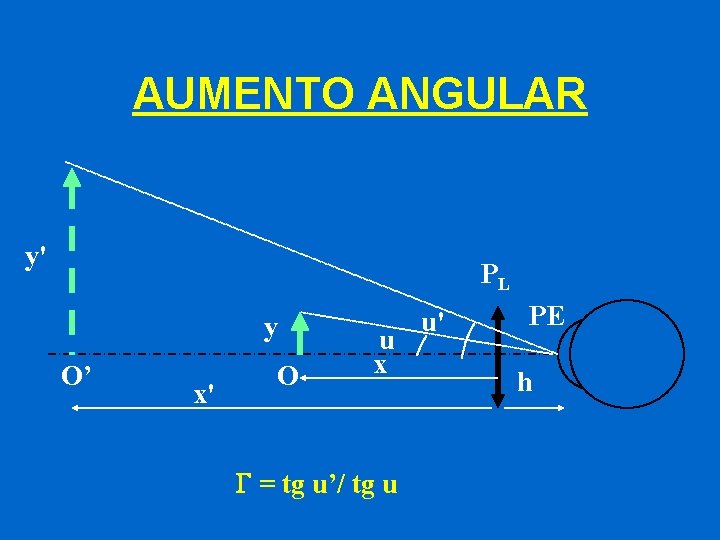

AUMENTO ANGULAR y' PL y O’ x' O u x = tg u’/ tg u u' PE h
AUMENTO ANGULAR 1º) Posición del ojo (h) 2º) Posición del objeto (x) 3º) Distancia de referencia (d)
1º) Posición del ojo (h) A) B) h = f’ h=0 =1= 1 Con el ojo pegado a la lente no hay aumento angular conviene separar el ojo de la lente
2º) Posición del objeto (x) Objeto en el foco de la lupa : x = f = -f’ Ventajas: El aumento lineal es máximo Visión cómoda. El aumento angular mejora con h F’ F f
3º) Distancia de referencia (d): AUMENTO CONVENCIONAL y d u y' y y x’=d u' x

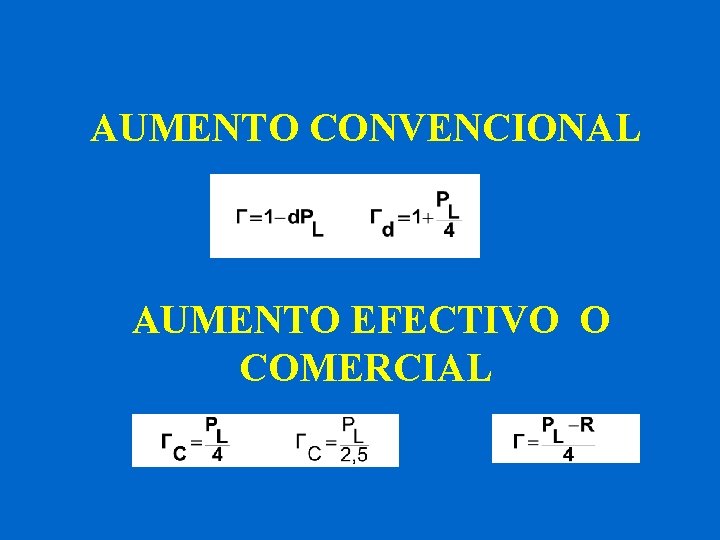

AUMENTO CONVENCIONAL AUMENTO EFECTIVO O COMERCIAL
En Resumen: • lupa separada del ojo porque así el aumento angular es subjetivamente mayor • objeto en el foco de la lente (x=f) • distancia de referencia 25 cm para el objeto, se tiene el llamado aumento efectivo o comercial:
CAMPO DE LA LUPA P PL P O O h P’
Otros factores que afectan al campo • Las aberraciones • El tamaño relativo h h

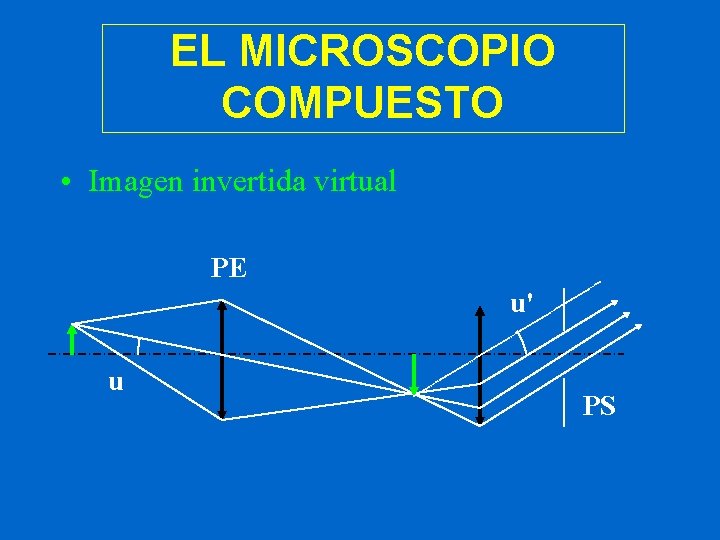

EL MICROSCOPIO COMPUESTO • Imagen invertida virtual PE u' u PS
Aumentos Aumento negativo (inversión de imagen)
Campo y Apertura • Campo: Es inversamente proporcional al aumento • Apertura numérica: AN = n sen • alta potencia poca luminosidad
EL TELESCOPIO • Imagen invertida virtual PS PE u F’ob= Foc u'
Aumento El aumento es negativo la imagen es invertida

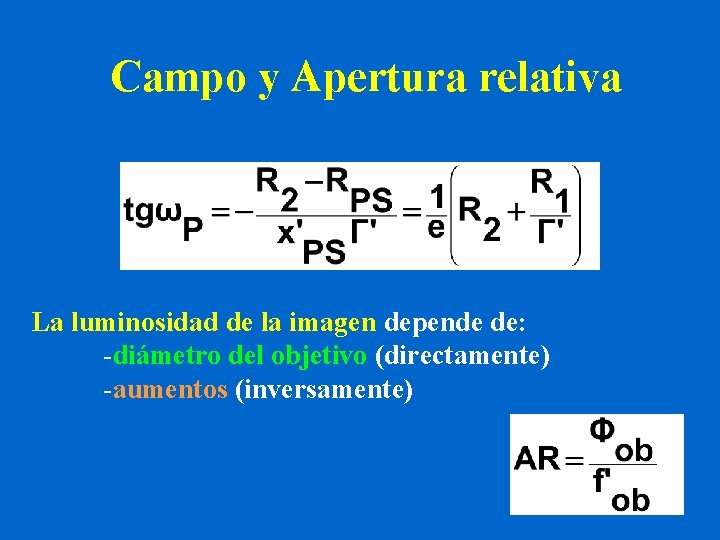

Campo y Apertura relativa La luminosidad de la imagen depende de: -diámetro del objetivo (directamente) -aumentos (inversamente)
EMERGENCIA PUPILAR
Especificación Comercial • a x d: aumento x diámetro del objetivo
EL ANTEOJO DE GALILEO • Imagen directa virtual PE u PS F’ob = Foc u' y'
Aumento El aumento es positivo Imagen directa
PUPILA DE SALIDA La luminosidad de la imagen depende de: -diámetro del objetivo (directamente) -aumentos (inversamente) La posición de la PS hace incómoda la visión

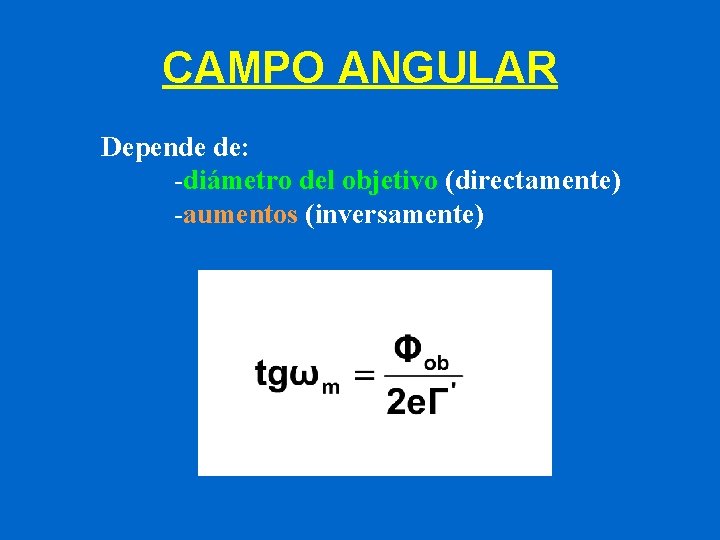

CAMPO ANGULAR Depende de: -diámetro del objetivo (directamente) -aumentos (inversamente)
CONCLUSIONES • La mejor solución no suele ser la que utiliza un aumento muy elevado. • Los aumentos altos conllevan una reducción del campo visual y disminución de la cantidad de luz en la imagen. • Según las características de cada paciente habrá que valorar las necesidades.
