PRINCIPIOS FISICOS RADIOLOGICOS BASICOS Los rayos X son

PRINCIPIOS FISICOS RADIOLOGICOS BASICOS

Ø Los rayos X son ondas, igual que las ondas de la luz solo que mucho mas cortas. Ø Mas pequeña longitud de onda, mayor nivel energético y pueden penetrar diversos materiales.

Espectro Electromagnetico

RX Ø Son ondas cortas que atraviesan espesores apreciables de materia opaca a la luz y proporciona imágenes de la estructura interna del cuerpo humano o cualquier material denso. Ø No fueron inventados sino descubiertos el 8 de noviembre de 1895 por Wilhelm Rontgen.

Formación de la Imagen Radiológica Ø Objetivo: Ø Interpretar la información obtenida mediante la opacidad (por contraste) de un sistema biológico a los Rx.

Ø El órgano o la parte del cuerpo necesaria es expuesta al haz primario de Rx. Ø Dicho haz es perturbado al interactuar con el área examinada Ø La información transportada por el haz de rayos x, se traslada a la placa radiográfica, pantalla fluoroscópica u otra forma conveniente ( pantallas de tv) para lograr imágenes claras y precisas, útiles para diagnosticar.

Aplicación de los Rx Ø Aplicaciones medicas Ø Aplicaciones industriales Ø Aplicaciones en investigación

Densidades Basicas (reconocimiento) Ø Aire Ø Grasa Ø Tejidos blandos Ø Hueso Ø Metalica

Muy radiolucente(negro) Ø Gas Ø Moderadamente radiolucente(gris) Ø Tejido graso Ø Ø Ø Ø Intermedio(gris) Tej. Conectico Tej. Muscular Sangre Piedras de colesterol Piedras ácido úrico Ø Moderadamente radiopaco(blanco) Hueso Ø Sales de calcio Ø Ø Muy radiopaco (muy blanco) Ø Metales pesados

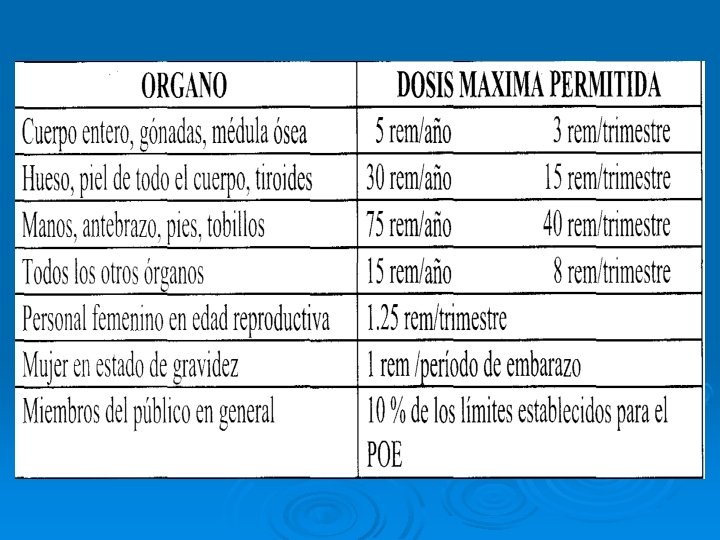

RADIOPROTECCION Ø En 1977 5 Rem / año o 50 msv. limite dosis. Ø En 1990 limite se reduce a 20 msv/ año. Ø Es un conjunto de normas tecnicas y procedimientos que tienen como objetivo el proteger a las personas y su descendencia de los efectos nocivos de las radiaciones ionizantes.

Normas de proteccion con equipos generadores de Rx de seguridad. Ø Tener presente instrucciones de protección radiológicas que le han dado. Ø Asegurarse que el dosímetro se encuentre en el sitio del operador o use su dosímetro personal durante el tiempo de funcionamiento del equipo de rayos x.

Ø Asegurase que las cortinillas plomadas estén en su lugar y cubran completamente las ventanas de entrada y salida de valijas. Ø Cuando el equipo esta en operación, no introduzca las manos y otras partes del cuerpo a su interior, mas allá de la protección que ofrecen las cortinillas plomadas.

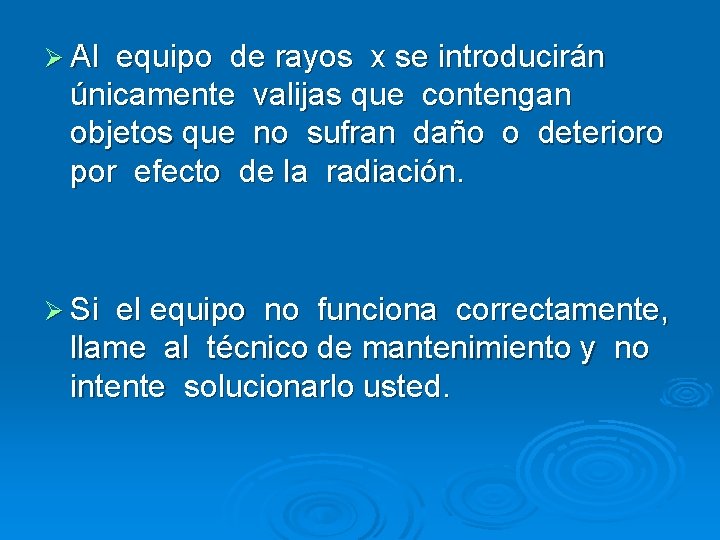

Ø Al equipo de rayos x se introducirán únicamente valijas que contengan objetos que no sufran daño o deterioro por efecto de la radiación. Ø Si el equipo no funciona correctamente, llame al técnico de mantenimiento y no intente solucionarlo usted.

Ø Cuide que las personas del pùblico cumplan con lo establecido para su protección. Ø Cualquier duda sobre el funcionamiento del equipo, comunique a sus superiores para que este consulte al personal especializado.

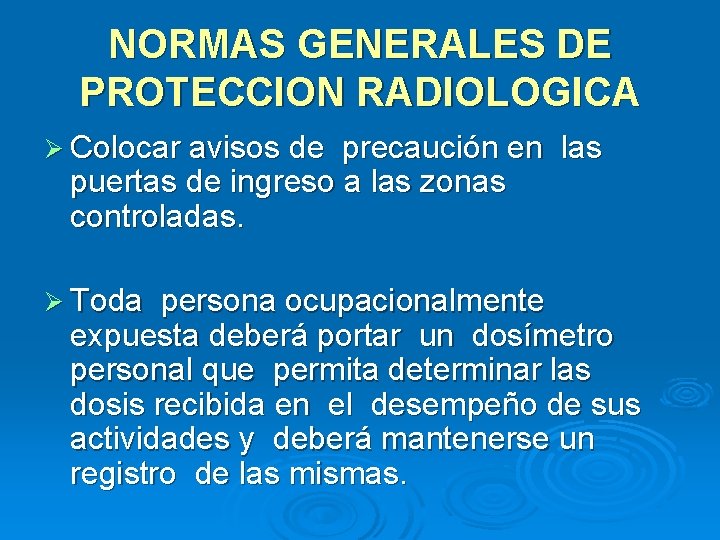

NORMAS GENERALES DE PROTECCION RADIOLOGICA Ø Colocar avisos de precaución en las puertas de ingreso a las zonas controladas. Ø Toda persona ocupacionalmente expuesta deberá portar un dosímetro personal que permita determinar las dosis recibida en el desempeño de sus actividades y deberá mantenerse un registro de las mismas.

Ø El personal que trabaja en contacto directo con radiaciones ionizantes deberá someterse anualmente a un examen médico laboral. Ø Ninguna persona menor de 18 a. podrá trabajar en contacto directo con radiaciones ionizantes

Ø Toda operación que involucre exposición a las radiaciones deberá ser realizada por personas debidamente instruidas en los procedimientos de operación y reglas de seguridad que demuestren ser competentes en el uso de dicho equipo o material y porten la licencia de protección radiológica correspondiente.

Ø Toda instalación que use radiaciones ionizantes deberá poseer licencia de protección radiológica. Ø Para obtenerla deberá presentar una solicitud a la comisión ecuatoriana de energía atómica adjuntando los planes de operación normal dentro de la instalación, los planes de operación en caso de emergencia radiológica (accidente, incidente) y gestión de desechos radioactivos, etc. , en el caso de tratarse de instalaciones que utilicen fuentes radioactivas. .

Ø Toda licenciatario esta en la obligación de comunicar a la CEEA cualquier traslado, venta, o arrendamiento de material radioactivo o máquina generadora de radiación, así como también presentar la contabilidad semestral del uso de material radioactivo

7 Ø Si miembros del público ingresan a zonas controladas estos deberán acatar las normas de protección que se apliquen para permanecer en esta zona.

DOSIS DE EXPOSICION POR INSPECCION (body scan ) Ø Dosis (RX) / inspección típica Ø 0. 15 mrem (1. 5 u. Sv por inspección ) Ø Modo de alta definición 0. 26 mrem ( 2. 6 u. Sv por inspección )

RECONOCIMIENTO DE CUERPOS EXTRAÑOS O IMPLANTES UTILIZADOS PARA TRATAMIENTO MEDICO
