PRINCIPIILE PE CARE SE BAZEAZA FUNCTIONAREA SENZORILOR SI

PRINCIPIILE PE CARE SE BAZEAZA FUNCTIONAREA SENZORILOR SI TRADUCTOARELOR conversia in energie electrica a energiei termice, mecanice sau de radiatie.

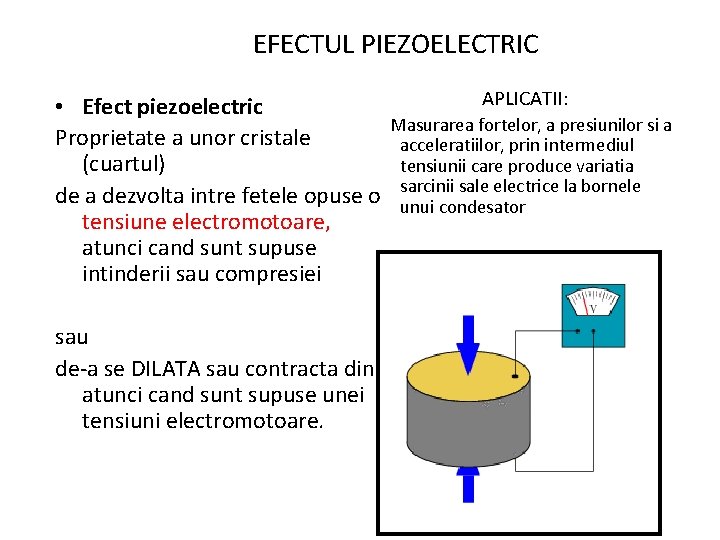

EFECTUL PIEZOELECTRIC • Efect piezoelectric Proprietate a unor cristale (cuartul) de a dezvolta intre fetele opuse o tensiune electromotoare, atunci cand sunt supuse intinderii sau compresiei sau de-a se DILATA sau contracta din atunci cand sunt supuse unei tensiuni electromotoare. APLICATII: Masurarea fortelor, a presiunilor si a acceleratiilor, prin intermediul tensiunii care produce variatia sarcinii sale electrice la bornele unui condesator

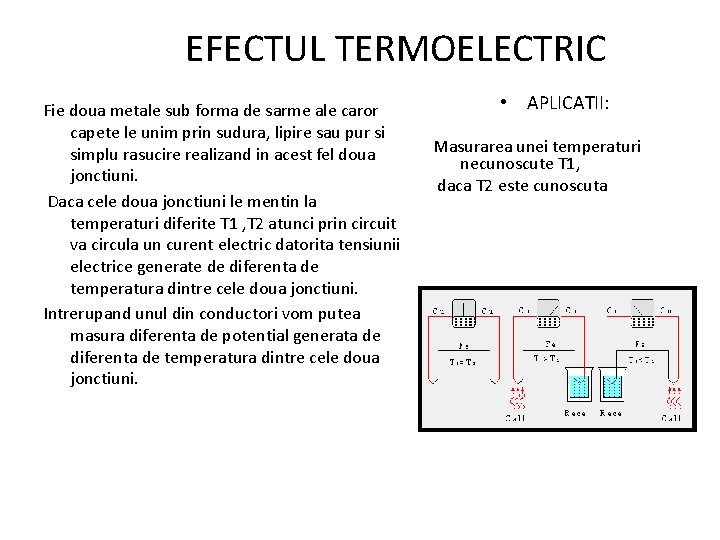

EFECTUL TERMOELECTRIC Fie doua metale sub forma de sarme ale caror capete le unim prin sudura, lipire sau pur si simplu rasucire realizand in acest fel doua jonctiuni. Daca cele doua jonctiuni le mentin la temperaturi diferite T 1 , T 2 atunci prin circuit va circula un curent electric datorita tensiunii electrice generate de diferenta de temperatura dintre cele doua jonctiuni. Intrerupand unul din conductori vom putea masura diferenta de potential generata de diferenta de temperatura dintre cele doua jonctiuni. • APLICATII: Masurarea unei temperaturi necunoscute T 1, daca T 2 este cunoscuta

EFECTUL PIROELECTRIC • Piroelectricitatea • APLICATII: este proprietatea unor anumite cristale Un flux de radiatii luminoase absorbit de un anizotrope prin care polarizarea electrică cristal piezoelectric ridica temperatura, spontană depinde de temperatură. producand o modificare a polarizarii, ce Substanţele care prezintă această se masoara prin variatia de tensiune de la bornele unui condensator conectat in proprietate se numesc piroelectrice, iar schema apariţia sarcinilor electrice la suprafaţa unui astfel de material în urma încălzii sau răcirii Una dintre aplicaţiile piroelectricităţii este în dispozitivele de detecţie a radiaţiilor lui se numeşte efectul piroelectric. Materiale piroelectrice cuarţul, turmalina, unele materiale ceramice şi unii polimeri, şi substanţe organice ca ţesuturile de os şi de tendon şi colagenul. infraroşii şi milimetrice, folosite de exemplu în detecţia de la distanţă a mişcării oamenilor şi animalelor. Turmalin Cuart

EFECTUL INDUCTIEI ELECTROMAGNETICE • apariţia unei tensiuni electromotoare într-un circuit electric străbătut de un flux magnetic variabil în timp mişcarea unui magnet permanent în interiorul unei bobine, • mişcarea unui conductor într-un câmp magnetic, • rotirea unui cadru de sârmă într-un câmp magnetic sau • închiderea şi deschiderea circuitului electric primar al unui sistemde bobine cuplate magnetic, fac să apară în circuit o tensiune indusă care poate genera un curent electric indus prin circuit. • • APLICATII: Masurarea tensiunii electromotoare de inductie pentru a se determina o viteza de deplasare

EFECTUL HALL • apariţia unui câmp electric suplimentar într-un conductor sau semiconductor prin care circulă un curent electric, atunci când conductorul se află într-un câmp magnetic perpendicular pe direcţia curentului electric. • • • APLICATII Senzorii cu efect Hall de tip switch de proximitate monitorizarea campului magnetic in vecinatatea transformatoarelor si cablurilor, senzori de curent cu inalta izolatie, elemente senzoriale in sisteme de control. Senzorul are marele avantaj ca este imun la cresteri mari ale densitatii fluxului magnetic.

EFECTUL FOTOELECTRIC “Hertz”. • emiterea de electroni în urma absorbţiei radiaţie ultravioletă sau raze X. 1. Fotoemisiv 2. Fotovoltaic 3. Fotoelectromagnetic • Cele 3 tipuri de efecte fotoelectrice permit obtinerea • curentului • sau a tensiunii, in functie de iluminarea unui ecran si stau la baza masurarii marimilor fotometrice si asigura circulatia unui semnal electric dependent de intensitatea luminoasa

Bibliografie • 1. Ciocirlea A. s. a –Senzori si traductoare –Ed. CD press – 2006 • 2. Taraboanta F. – Mecatronica generala – Ed. ”Gh. Asachi” Iasi -2002 • 3. www. wikipedia. ro
