PRINCIPES DE BASE Steve Skinner Eaton Hydraulics Havant
PRINCIPES DE BASE Steve Skinner, Eaton Hydraulics, Havant, UK Copyright Eaton Hydraulics 2000

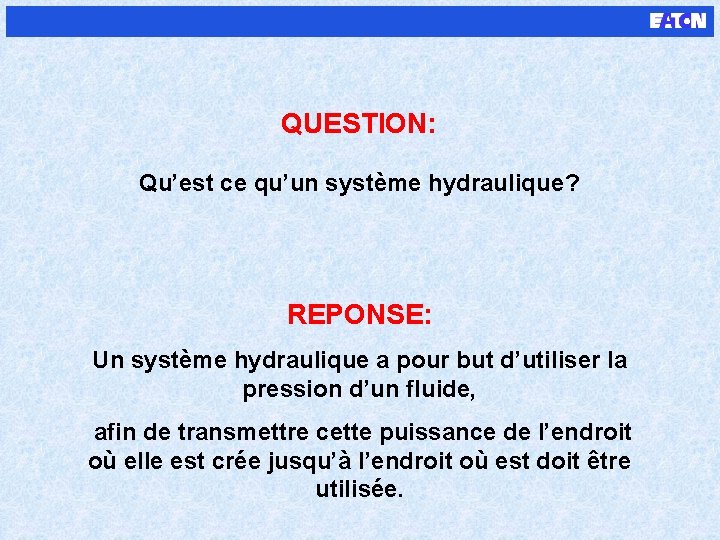

QUESTION: Qu’est ce qu’un système hydraulique? REPONSE: Un système hydraulique a pour but d’utiliser la pression d’un fluide, afin de transmettre cette puissance de l’endroit où elle est crée jusqu’à l’endroit où est doit être utilisée.
Besoin d’Energie
Source d’Energie MOTEUR ELECTRIQUE TURBINE MOTEUR THERMIQUE AUTRES ALTERNATIVES
ETABLIR LA LIAISON ENTRE LA SOURCE D’ENERGIE ET L’UTILISATION Source d’Energie ?
ACCOUPLEMENT DIRECT
TRANSMISSION DE LA PUISSANCE
TRANSMISSION HYDRAULIQUE
TRANSMISSION HYDRAULIQUE CONTROLE ARRET DIRECTION DEPART POSITION VITESSE ACCELERATION
ASCENCEUR HYDRAULIQUE
Distance ASCENCEUR HYDRAULIQUE time
Distance ASCENCEUR HYDRAULIQUE Acceleration temps
Distance ASCENCEUR HYDRAULIQUE Vitesse Accélération temps
ASCENCEUR HYDRAULIQUE Distance Décélération Vitesse Accélération temps
ASCENCEUR HYDRAULIQUE Position Distance Décélération Vitesse Accélération temps
EXCAVATEUR MECANIQUE
EXCAVATEUR HYDRAULIQUE

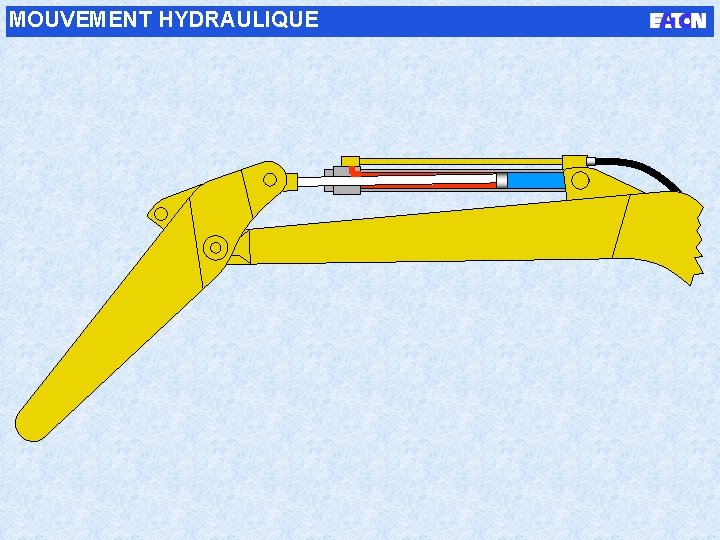

MOUVEMENT HYDRAULIQUE
MOUVEMENT HYDRAULIQUE
MOUVEMENT HYDRAULIQUE
MOUVEMENT HYDRAULIQUE
MOUVEMENT HYDRAULIQUE
MOUVEMENT HYDRAULIQUE
PRINCIPES HYDRAULIQUE
TRANSMISSION de MOUVEMENT
TRANSMISSION de MOUVEMENT
TRANSMISSION de MOUVEMENT
TRANSMISSION de MOUVEMENT
GENERATION DE PRESSION Pompe Vérin
GENERATION DE PRESSION Pompe Vérin

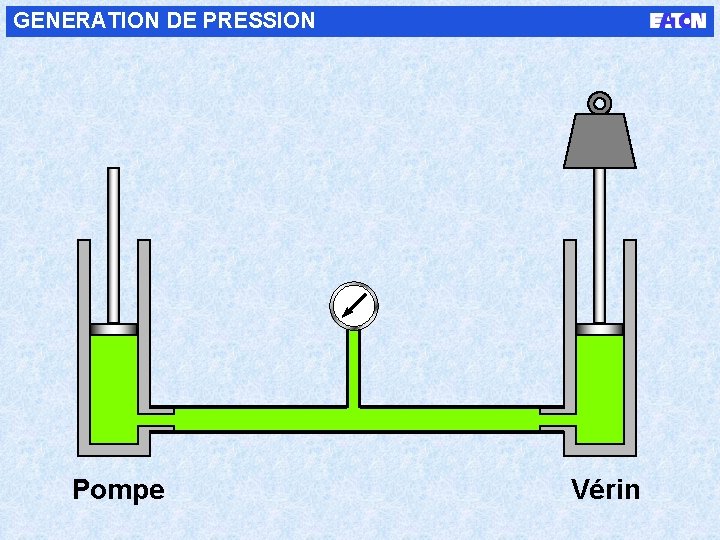

GENERATION DE PRESSION W Pompe Vérin
GENERATION DE PRESSION W P pompe Vérin
Définition de le PRESSION FORCE = SURFACE x PRESSION SURFACE PRESSION = FORCE ÷ SURFACE

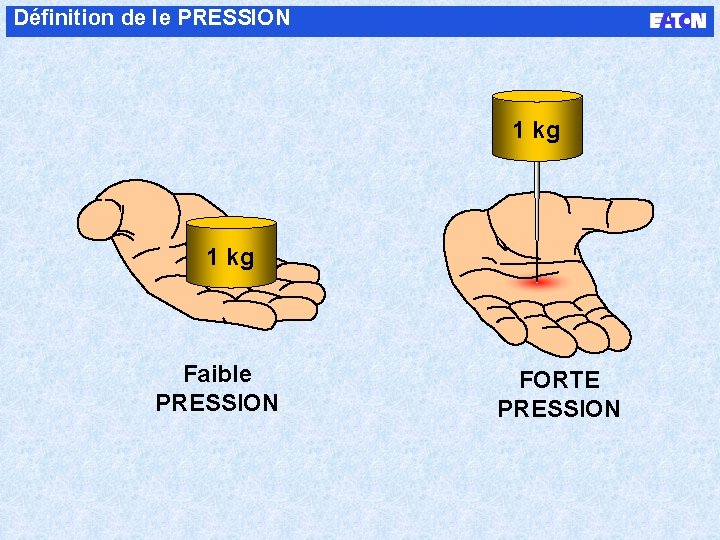

Définition de le PRESSION 1 kg Faible PRESSION FORTE PRESSION

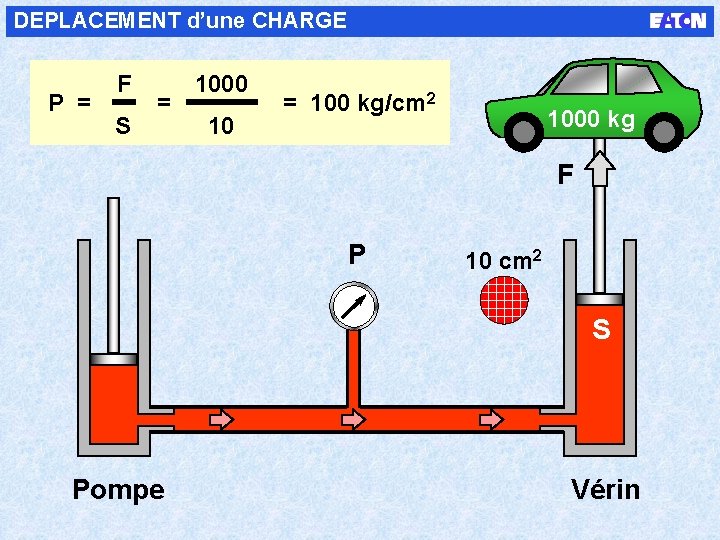

DEPLACEMENT d’une CHARGE PP == FF AS S = 1000 10 = 100 kg/cm 2 1000 kg F P 10 cm 2 S Pompe Vérin
DEPLACEMENT d’une CHARGE ? 1000 kg 100 kg/cm 2 10 cm 2 Pompe Vérin

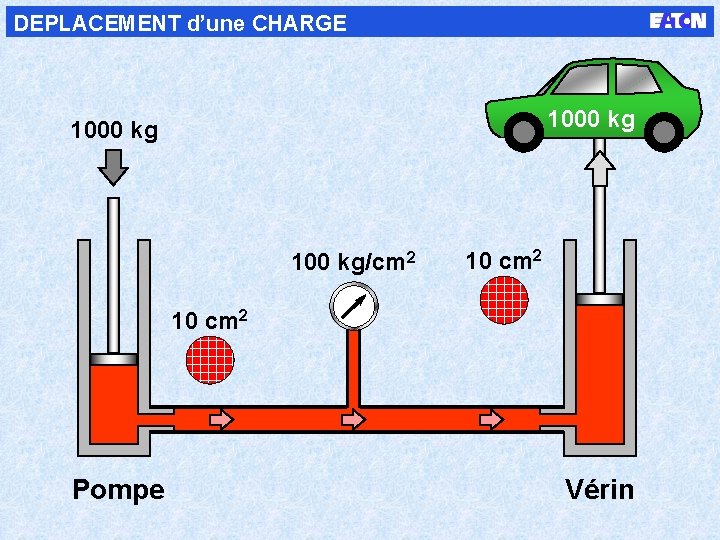

DEPLACEMENT d’une CHARGE 1000 kg 100 kg/cm 2 10 cm 2 Pompe Vérin

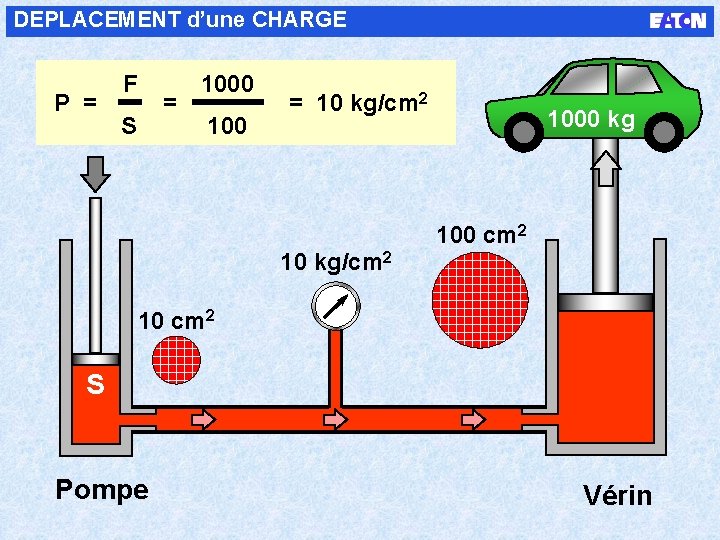

DEPLACEMENT d’une CHARGE P = F = S 1000 100 = 10 kg/cm 2 1000 kg 100 cm 2 10 kg/cm 2 10 cm 2 S Pompe Vérin
DEMULTIPLICATION de la FORCE F = P x S = 10 x 10 = 100 kg 100 cm 2 10 kg/cm 2 10 cm 2 S Pompe Vérin
DEMULTIPLICATION de la FORCE 100 kg 1000 kg F F = P = S S 100 cm 2 10 kg/cm 2 10 cm 2 S Pompe Vérin

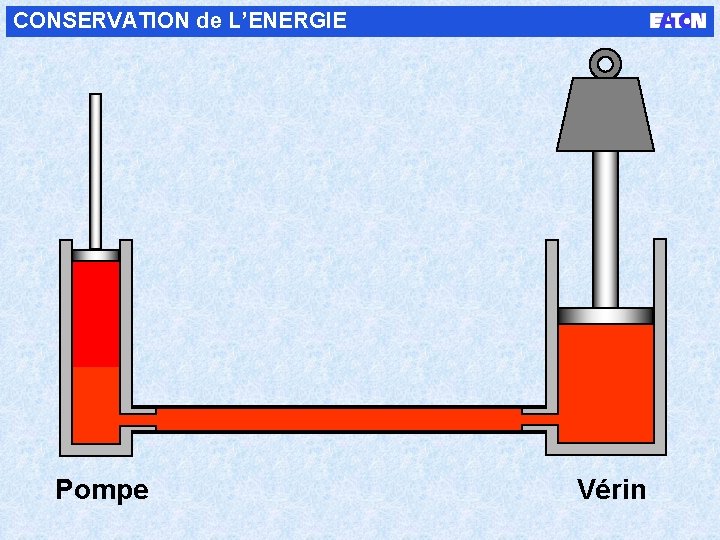

CONSERVATION de L’ENERGIE W Pompe Vérin
CONSERVATION de L’ENERGIE W
CONSERVATION de L’ENERGIE W
CONSERVATION de l’ENERGIE W Pompe Vérin
CONSERVATION de l’ENERGIE W
CONSERVATION de l’ENERGIE F W 10 F 1 S 10 S x 10 = VOLUME = 10 S x 1 10 S

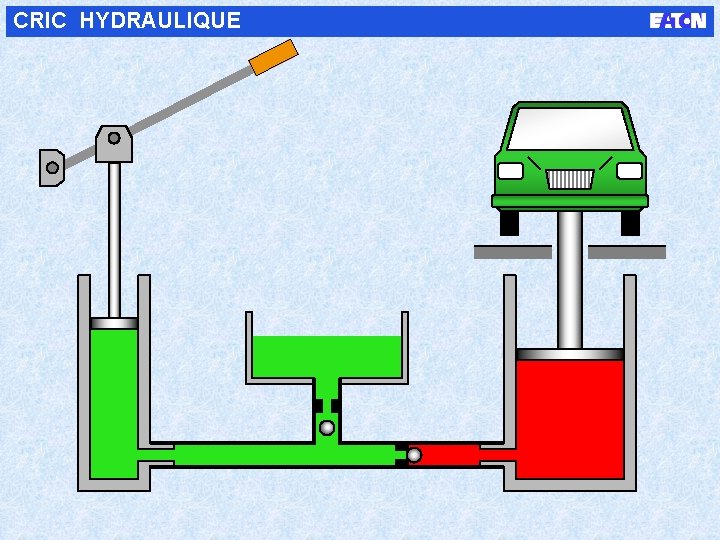

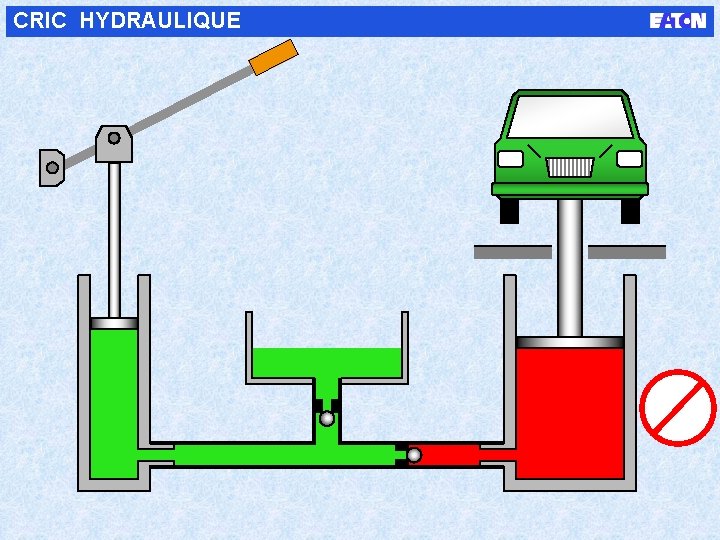

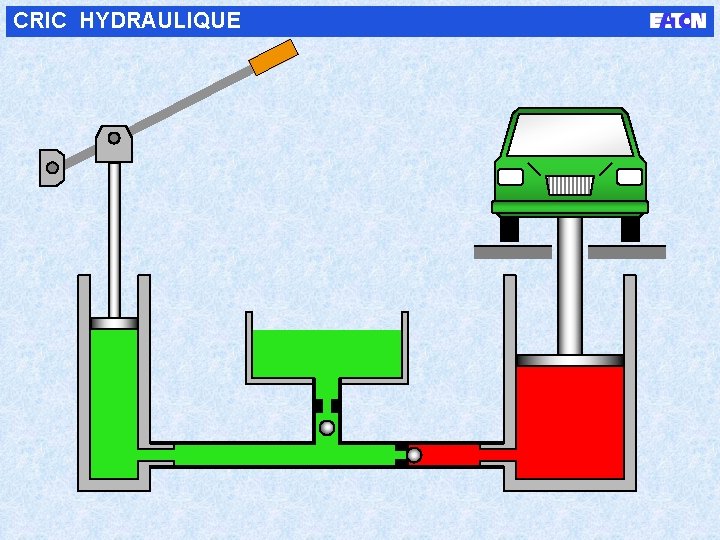

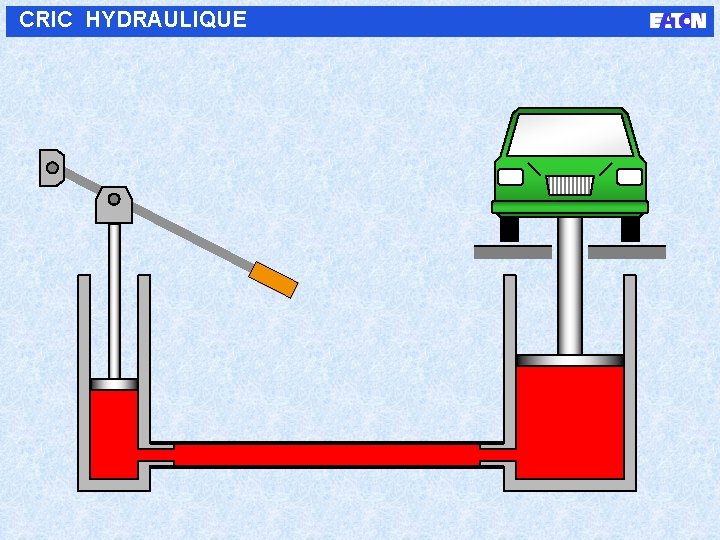

CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE
CRIC HYDRAULIQUE

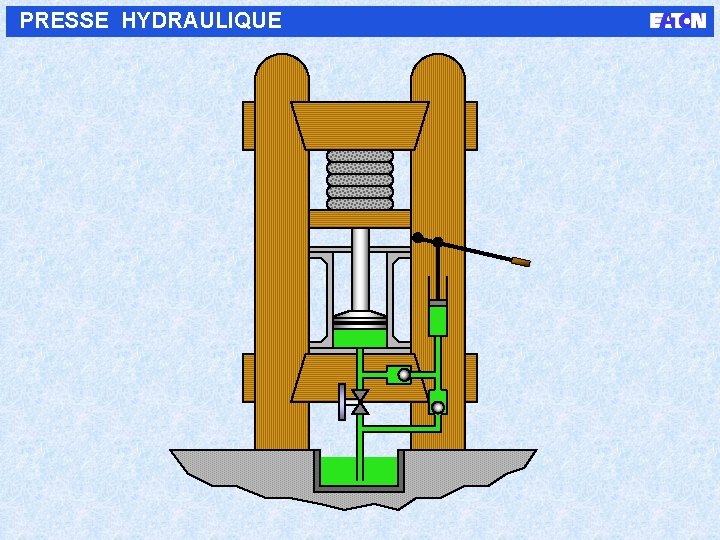

PRESSE HYDRAULIQUE

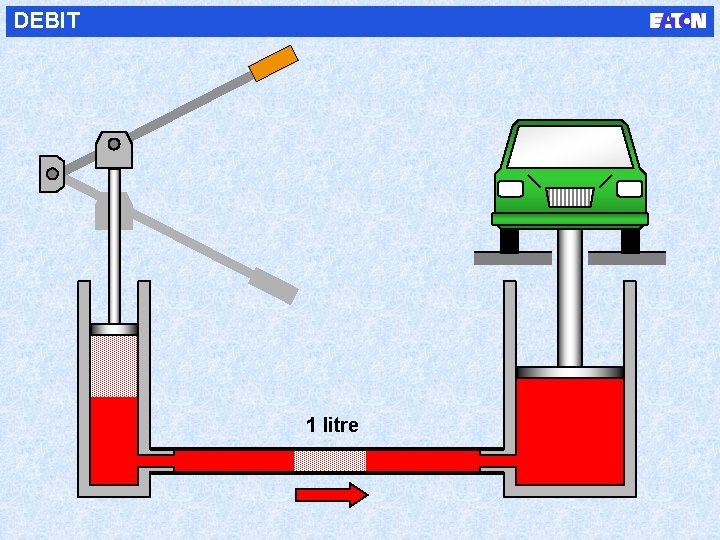

DEBIT 1 litre
DEBIT 1 centimètre 1 litre
DEBIT 3 coups / minute vitesse 3 centimètres / minute Débit 3 litres / minute
DEBIT et VITESSE = DEBIT SURFACE VITESSE SURFACE DEBIT
PRESSION et CHARGE PRESSION = CHARGE SURFACE CHARGE PRESSION SURFACE

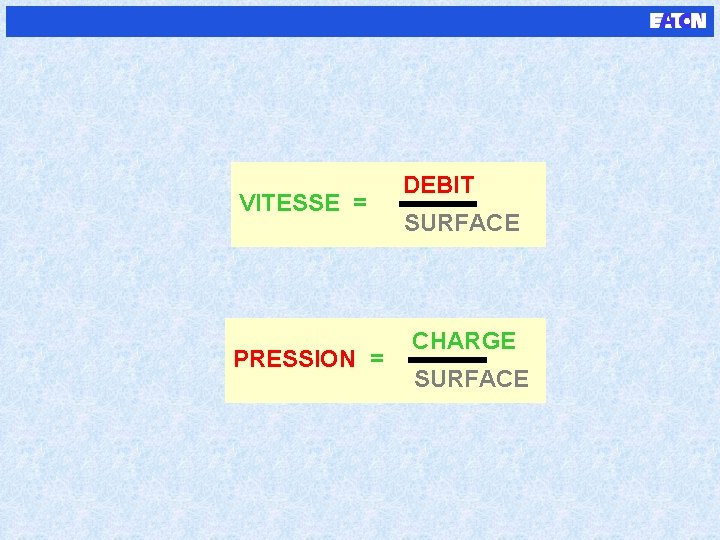

VITESSE = PRESSION = DEBIT SURFACE CHARGE SURFACE
SYSTEME HYDRAULIQUE
Pompe hydraulique : génération du débit

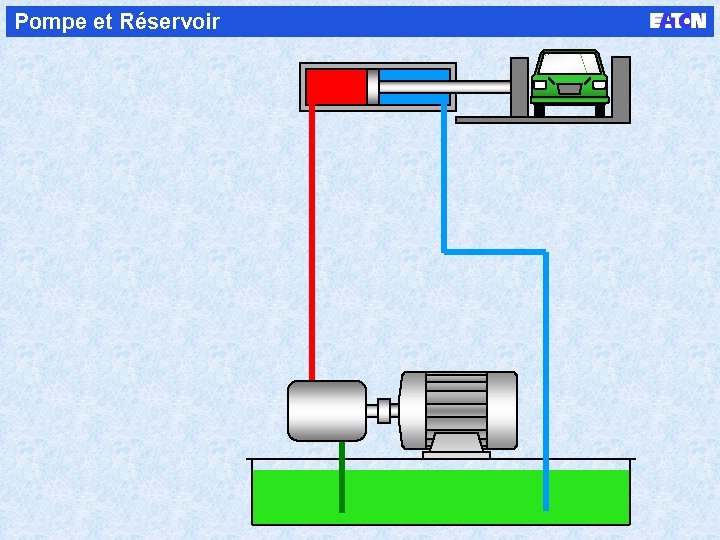

Pompe et Réservoir
Déplacement de la tige du vérin
Déplacement de la tige du vérin
Déplacement de la tige du vérin
Déplacement de la tige du vérin
Déplacement de la tige du vérin
Déplacement de la tige du vérin
Fin de course du vérin : le flux d’huile ne peut pas retourner au rése DANGER

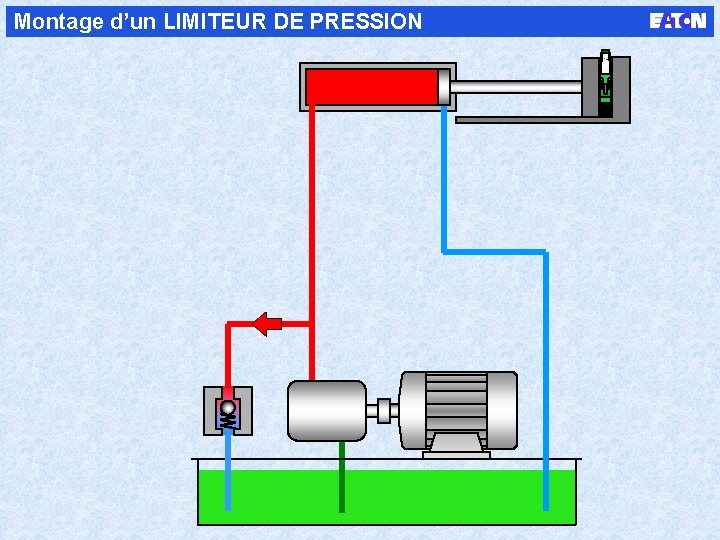

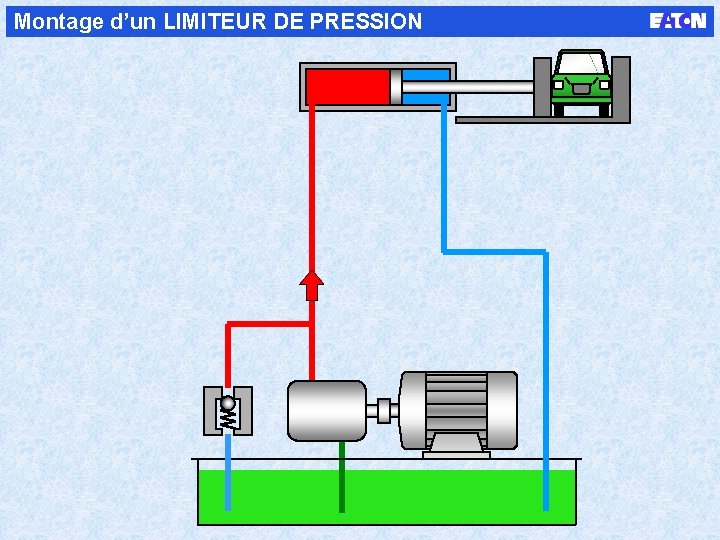

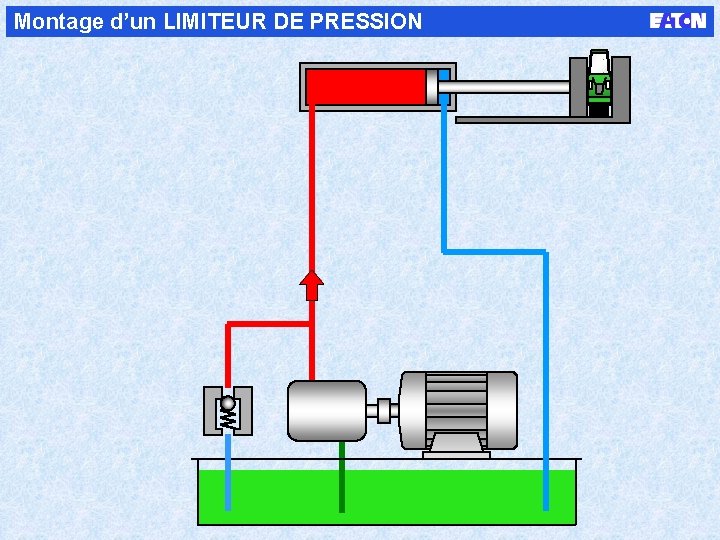

Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un LIMITEUR DE PRESSION
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un DISTRIBUTEUR
Montage d’un contrôleur de DEBIT
Montage d’un filtre sur le refoulement de la pompe

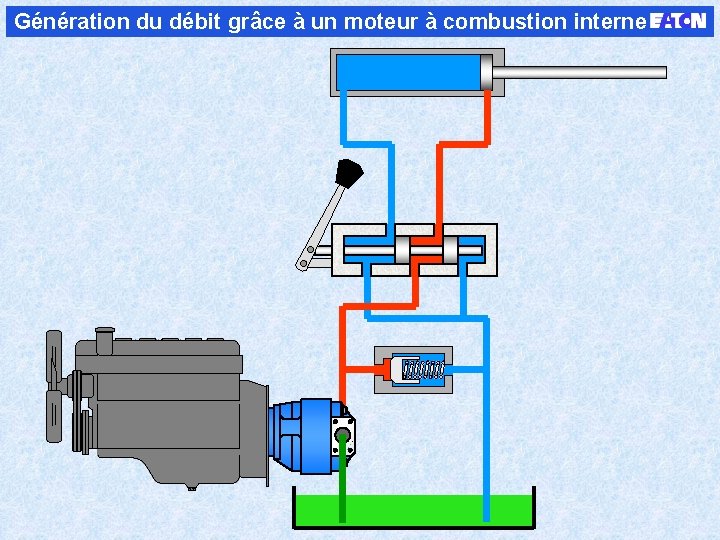

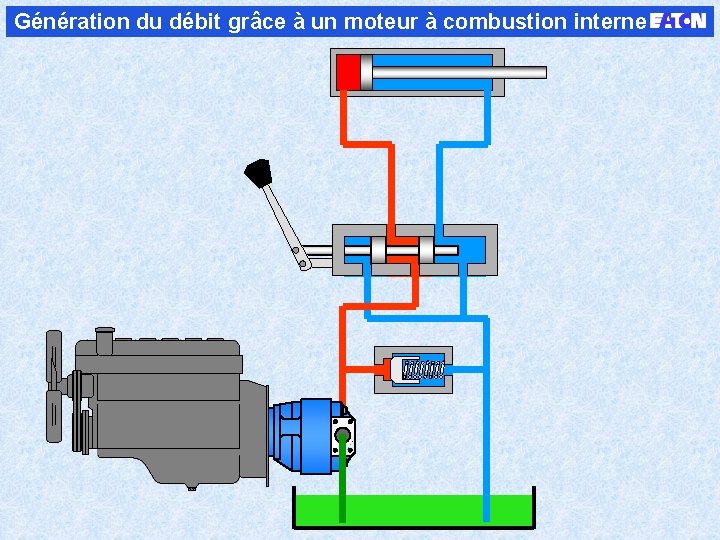

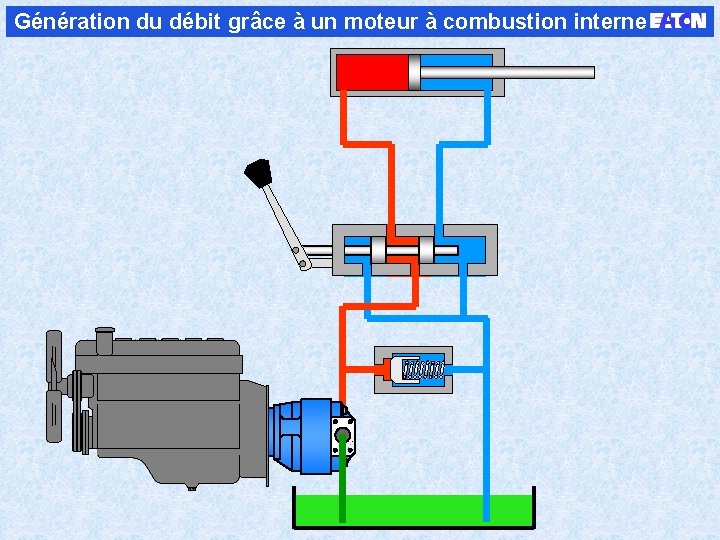

Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
Génération du débit grâce à un moteur à combustion interne
REPRESENTATION SCHEMATIQUE
REPRESENTATION SCHEMATIQUE VERIN
REPRESENTATION SCHEMATIQUE VERIN DISTRIBUTEUR
REPRESENTATION SCHEMATIQUE VERIN REDUCTEUR DE DEBIT DISTRIBUTEUR
REPRESENTATION SCHEMATIQUE REDUCTEUR DE DEBIT FILTRE AU REFOULEMENT DISTRIBUTEUR
REPRESENTATION SCHEMATIQUE VERIN REDUCTEUR DE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION DISTRIBUTEUR
REPRESENTATION SCHEMATIQUE VERIN REDUCTEUR DE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION DISTRIBUTEUR POMPE 1 SENS DE FLUX
REPRESENTATION SCHEMATIQUE VERIN REDUCTEUR DE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION DISTRIBUTEUR POMPE 1 SENS DE FLUX M MOTEUR ELECTRIQUE
REPRESENTATION SCHEMATIQUE M
DEBIT ET PRESSION
UNITEES DU DEBIT : Litre / Minute ( l/min) 1 litre = 1000 centimètres cube = 1000 cm 3 1 litre = 1 dm 3
MASSE ET POIDS MASSE en KILOGRAMME ( kg ) POIDS en NEWTON ( N )
ATTRACTION TERRESTRE : GRAVITE 1 kg
ATTRACTION TERRESTRE : GRAVITE 1 kg 0 sec - 0 m/sec 1 sec - 9. 81 m/sec
ATTRACTION TERRESTRE : GRAVITE 0 sec - 0 m/sec 1 sec - 9. 81 m/sec 1 kg 2 sec - 19. 62 m/sec
ATTRACTION TERRESTRE : GRAVITE 0 sec - 0 m/sec 1 sec - 9. 81 m/sec 2 sec - 19. 62 m/sec ACCELERATION GRAVITATIONNELLE = 9. 81 mètres / sec 2 1 kg 3 sec - 29. 43 m/sec (Soit plus de 100 km/h en moins de 3 secondes )
UNITE DE FORCE Force = Masse x Acceleration 1 Newton = 1 kilogramme x 1 mètre/sec 2 9. 81 N = 1 kg x 9. 81 m/s 2 Une Masse de 1 kg Pèse : 9. 81 N

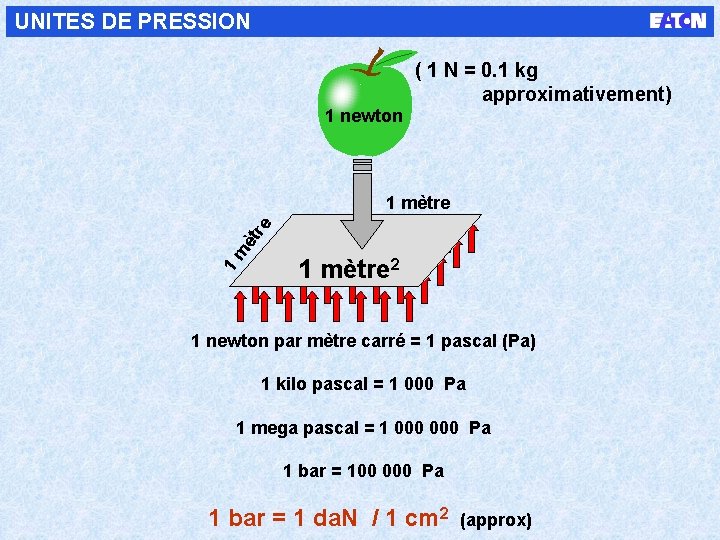

UNITES DE PRESSION ( 1 N = 0. 1 kg approximativement) 1 newton 1 m èt re 1 mètre 2 1 newton par mètre carré = 1 pascal (Pa) 1 kilo pascal = 1 000 Pa 1 mega pascal = 1 000 Pa 1 bar = 100 000 Pa 1 bar = 1 da. N / 1 cm 2 (approx)
FORMULAIRE PRESSION (Pa) = PRESSION (bar) = FORCE (N) SURFACE (m 2) FORCE (da. N) SURFACE (cm 2) 1 bar = 1 da. N / 1 cm 2
AUCUNE RESISTANCE A L’ECOULEMENT
PRESSION GENERE PAR LA CHARGE
PRESSION GENERE PAR UN RESSORT
PRESSION GENERE PAR LA COMPRESSION D’UN GAZ
PRESSION GENERE PAR LA COMPRESSION D’UN GAZ
PRESSION GENERE PAR UN CLAPET ANTI-RETOUR TARE
PRESSION GENERE PAR UNE RESTRICTION
PRESSION GENERE PAR UNE RESTRICTION ET PERTES DE CHAR P 1 Q P 2 S Q P 1 - P 2 = P P ~ S x Q 2 Exemple: Pour doubler le débit, il faudra augmenter 4 fois la pression
CAVITATION D’UN LIQUIDE -P P=0 +P
CAVITATION D’UN LIQUIDE -P P=0 +P

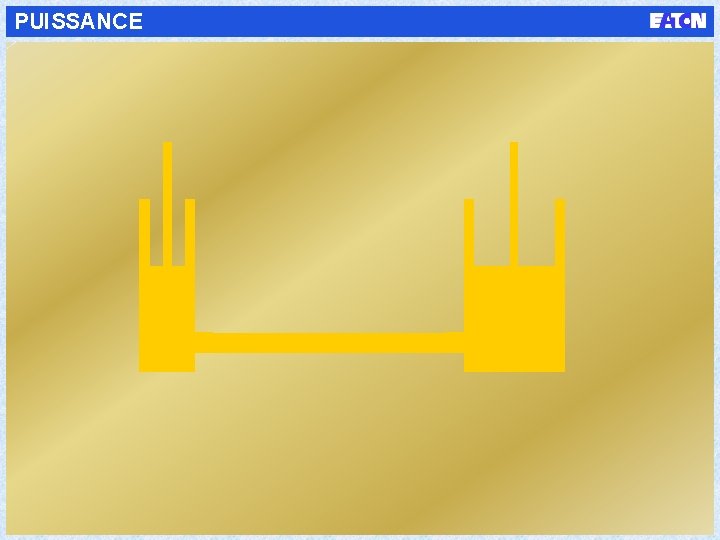

PUISSANCE
PUISSANCE Conduite de refoulement : Génération du débit Levier Conduite d’aspiration
PUISSANCE Conduite de refoulement : Génération du débit Moteur électrique Puissance hydraulique= Débit x Pression PUISSANCE ( k. W ) = PRESSION ( bar ) x DEBIT ( l/min ) 600
PUISSANCE P 1 Q P 2 Q PUISSANCE A L’ENTREE = P 1 x Q PUISSANCE A LA SORTIR= P 2 x Q SI P 2 < P 1 ALORS ( P SORTIE ) < ( P ENTREE ) LA DIFFERENCE DE PUISSANCE SE TRANSFORME EN CHALEUR POUR UNE HUILE MINERALE AUGMENTATION de 1ºC par P de 17. 5 bars

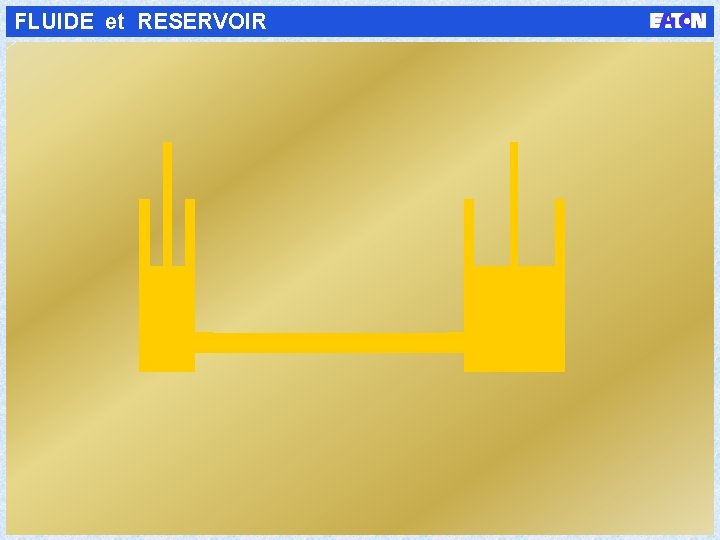

FLUIDE et RESERVOIR

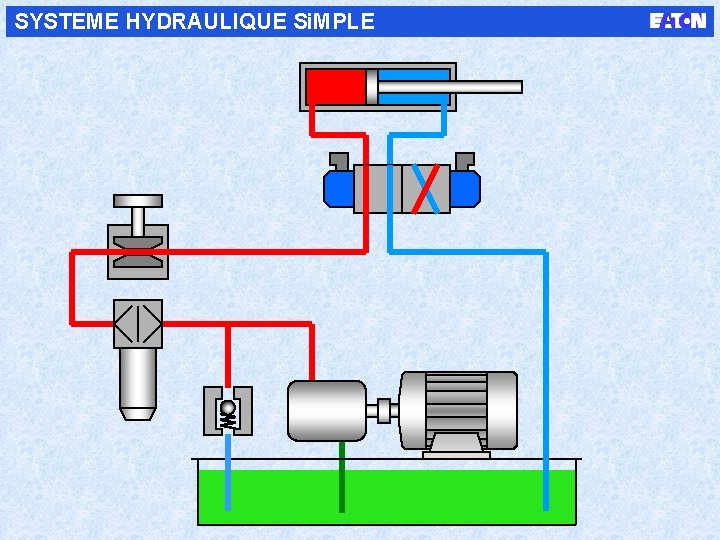

SYSTEME HYDRAULIQUE Si. MPLE
POMPE PLACEE AU DESSUS DU RESERVOIR
POMPE PLACEE AU MEME NIVEAU QUE LE RESERVOIR
POMPE IMMERGEE
POMPE PLACEE AU DESSOUS DU RESERVOIR
RESERVOIR : BACHE : TANK Aspiration Retour

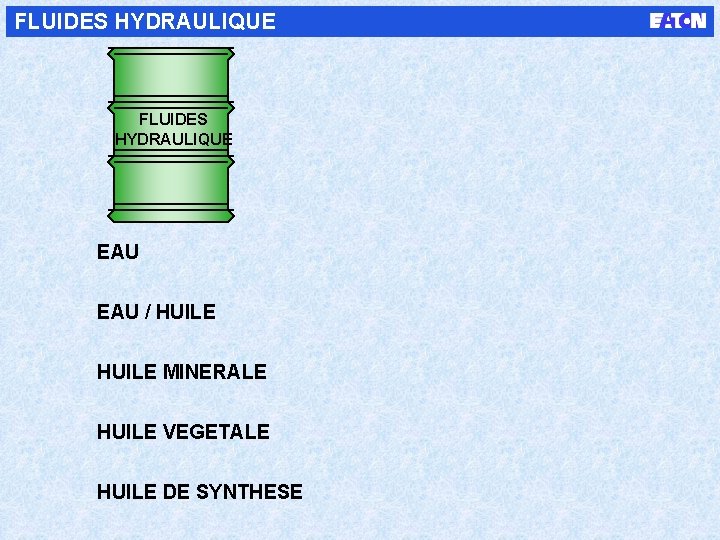

FLUIDES HYDRAULIQUE EAU / HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE
FLUIDES HYDRAULIQUE LUBRIFICATION FLUIDES HYDRAULIQUE EAU / HUILE VEGETALE HUILE DE SYNTHESE HUILE MINERALE
FLUIDES HYDRAULIQUE EAU PLAGE DE TEMPERATURE EAU / HUILEVEGETALE HUILE DE SYNTHESE HUILE MINERALE
FLUIDES HYDRAULIQUE EAU ANTI CORROSION EAU / HUILE VEGETALE HUILE DE SYNTHESE HUILE MINERALE
FLUIDES HYDRAULIQUE NON INFLAMMABLE EAU / HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE EAU
FLUIDES HYDRAULIQUE RESPECT DE L’ENVIRONNEMENT EAU / HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE EAU

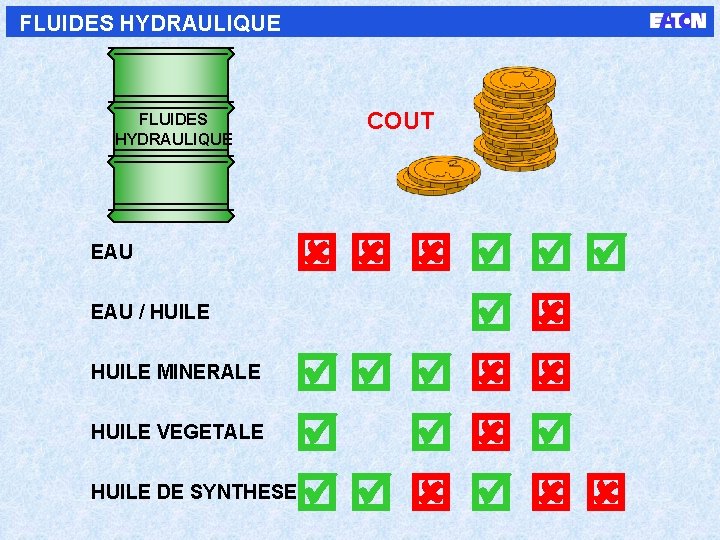

FLUIDES HYDRAULIQUE COUT EAU / HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE EAU
EAU / HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE EAU Respect de l’environnement COUT Non inflammable Anti-Corrosion Plage de tempérarture FLUIDES HYDRAULIQUE Lubrification FLUIDES HYDRAULIQUE
COMPARAISON entre les PUISSANCES MASSIQUES DIESEL ELECTRIC HYDRAULIC
