Princeton Theological Seminary Library Princeton, NJ Ewing. Cole Stephanie Deckard | Final Thesis Presentation | Lighting/Electrical
Introduction Lighting Concept South Façade and Grounds Princeton Theological Seminary Library Princeton, NJ Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Ewing. Cole Stephanie Deckard | Final Thesis Presentation | Lighting/Electrical
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Location Size Stories Occupancy type Dates of construction Cost Princeton, NJ 99, 585 sqft 4 + 1 basement A-3 Assembly Mar 2010 – Dec 2012 $55 million
Introduction Lighting Concept South Façade and Grounds HISTORICAL Lighting Design DAYLIGHT Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System FUNCTIONAL Acknowledgements Stephanie Deckard Adam Karlheim
Concept Jesus spoke to them saying: “I am the light of the world. ” John 8: 12
Introduction Lighting Concept South Façade and Grounds ICONIC Lighting Design Atrium SPARKLE Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System TASKS Acknowledgements Stephanie Deckard Adam Karlheim
South Façade and Grounds Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
South Façade and Grounds Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim
Design Goals Introduction Lighting Concept South Façade and Grounds ICONIC Lighting Design Atrium WAYFINDING Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System SAFETY Acknowledgements Stephanie Deckard Adam Karlheim
Introduction Lighting Concept South Façade and Grounds Concept Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim

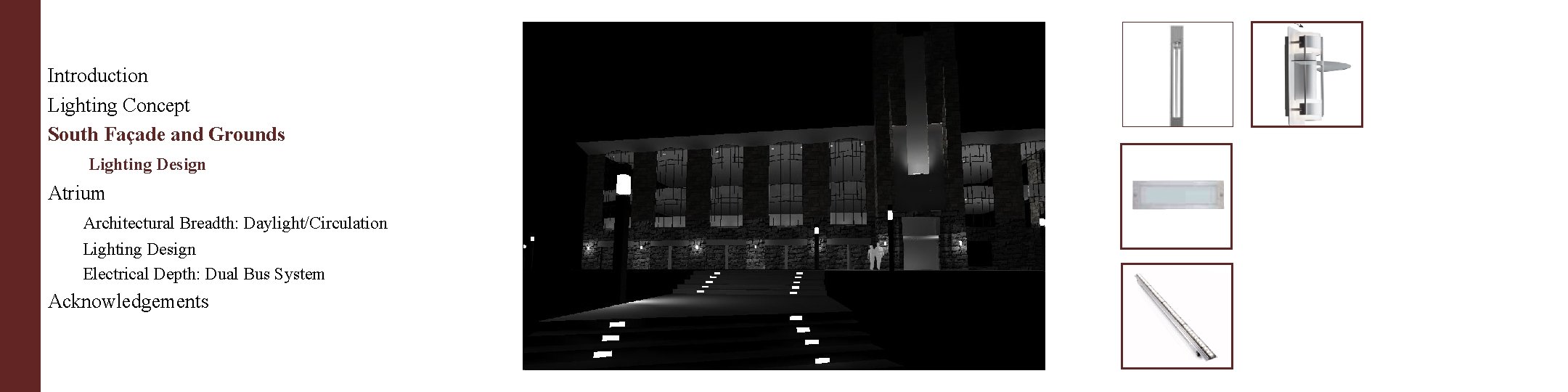

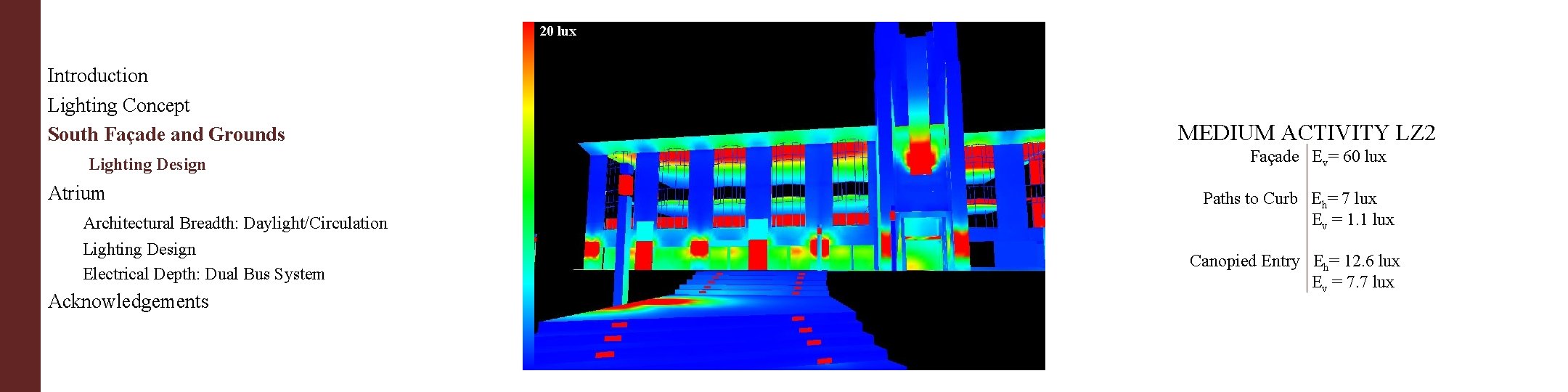

20 lux Introduction Lighting Concept South Façade and Grounds Concept MEDIUM ACTIVITY LZ 2 Façade Ev= 60 lux Lighting Design Atrium Paths to Curb Eh= 7 lux Ev = 1. 1 lux Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Canopied Entry Eh= 12. 6 lux Ev = 7. 7 lux Acknowledgements Stephanie Deckard Adam Karlheim
Introduction Lighting Concept South Façade and Grounds Concept Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim

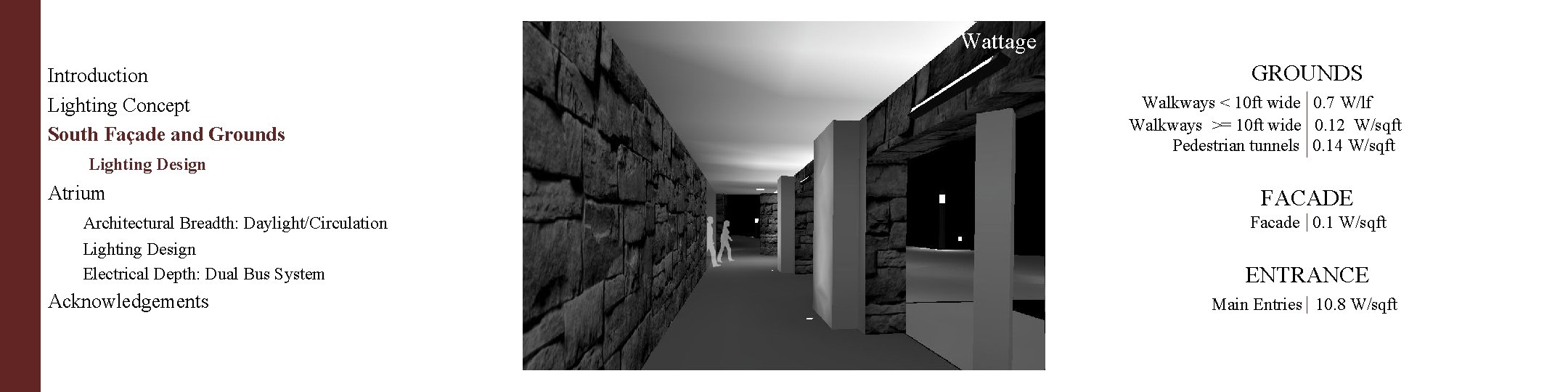

Wattage Introduction Lighting Concept South Façade and Grounds Concept GROUNDS Walkways < 10 ft wide 0. 7 W/lf Walkways >= 10 ft wide 0. 12 W/sqft Pedestrian tunnels 0. 14 W/sqft Lighting Design Atrium FACADE Facade 0. 1 W/sqft Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System ENTRANCE Acknowledgements Main Entries 10. 8 W/sqft Stephanie Deckard Adam Karlheim
Controls Introduction Lighting Concept South Façade and Grounds LUTRON ENERGI SAVR NODE Lighting Design Atrium LUTRON GRAFIK EYE Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System LUTRON XPJ SWITCHING CONTROL Acknowledgements Stephanie Deckard Adam Karlheim

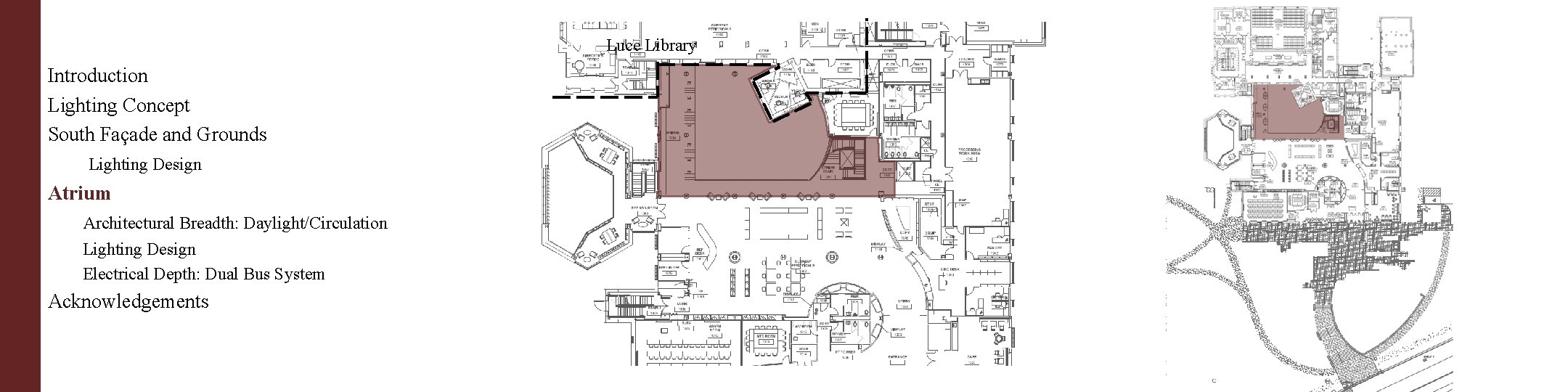

Luce Library Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim Atrium
Design Goals Introduction Lighting Concept South Façade and Grounds FUNCTIONAL Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements MEMORABLE EFFICIENT
Design Goals Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements MEMORABLE EFFICIENT
Design Goals Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LIGHTING EFFICIENT
Design Goals Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LIGHTING ELECTRICAL
Design Goals Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LIGHTING ELECTRICAL
Design Goals Introduction Lighting Concept South Façade and Grounds Lighting Design MAXIMIZE DAYLIGHT Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements CENTRALIZE CIRCULATION

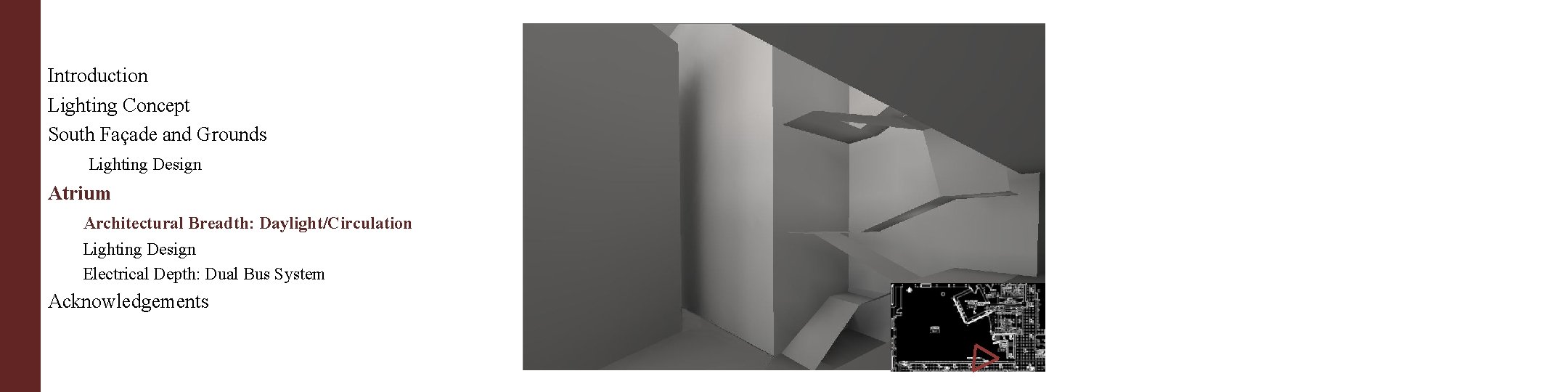

Introduction Lighting Concept South Façade and Grounds Lighting Design MAXIMIZE DAYLIGHT Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements CENTRALIZE CIRCULATION
40 lux Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
40 lux Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements

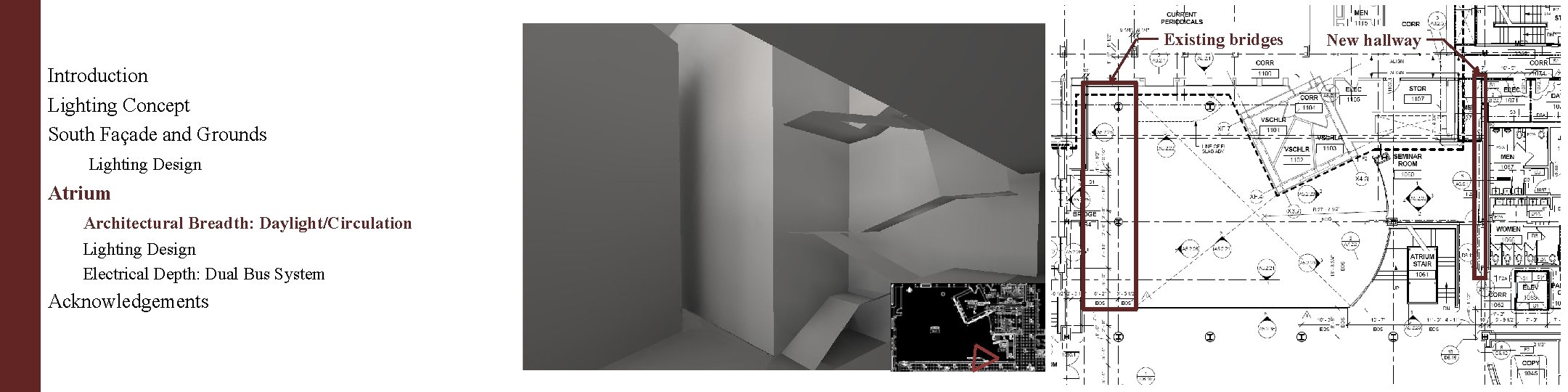

Existing bridges Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim New hallway
New hallway Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim
40 lux Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Stephanie Deckard Adam Karlheim
Design Goals Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LIGHTING ELECTRICAL
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements

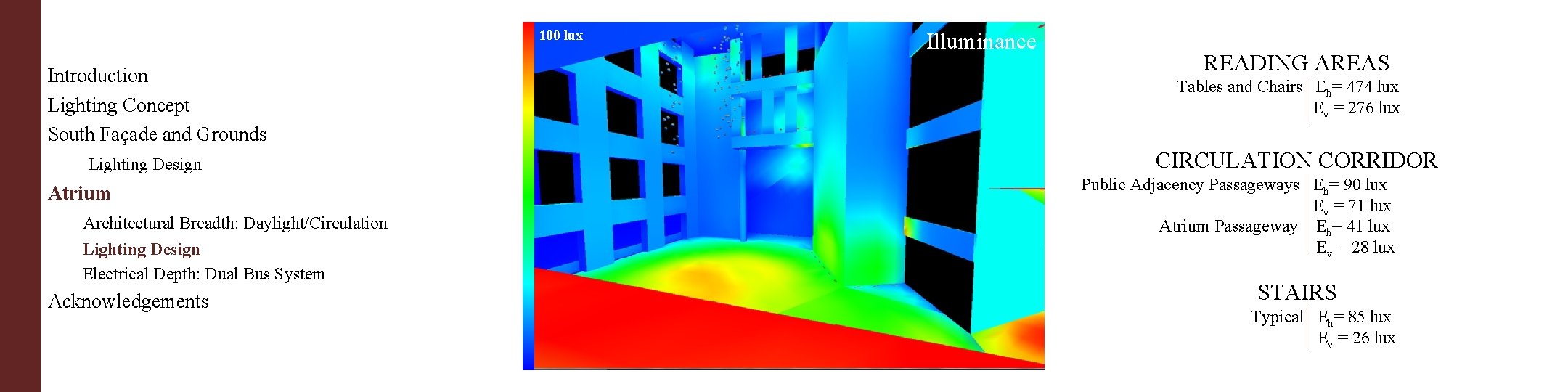

100 lux Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Illuminance READING AREAS Tables and Chairs Eh= 474 lux Ev = 276 lux CIRCULATION CORRIDOR Public Adjacency Passageways Eh= 90 lux Ev = 71 lux Atrium Passageway Eh= 41 lux Ev = 28 lux STAIRS Typical Eh= 85 lux Ev = 26 lux
Wattage Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements ATRIUM 40 ft and above in height 0. 23 W/sqft TRANSITION Corridor 0. 66 W/sqft LIBRARY Stacks 1. 26 W/sqft

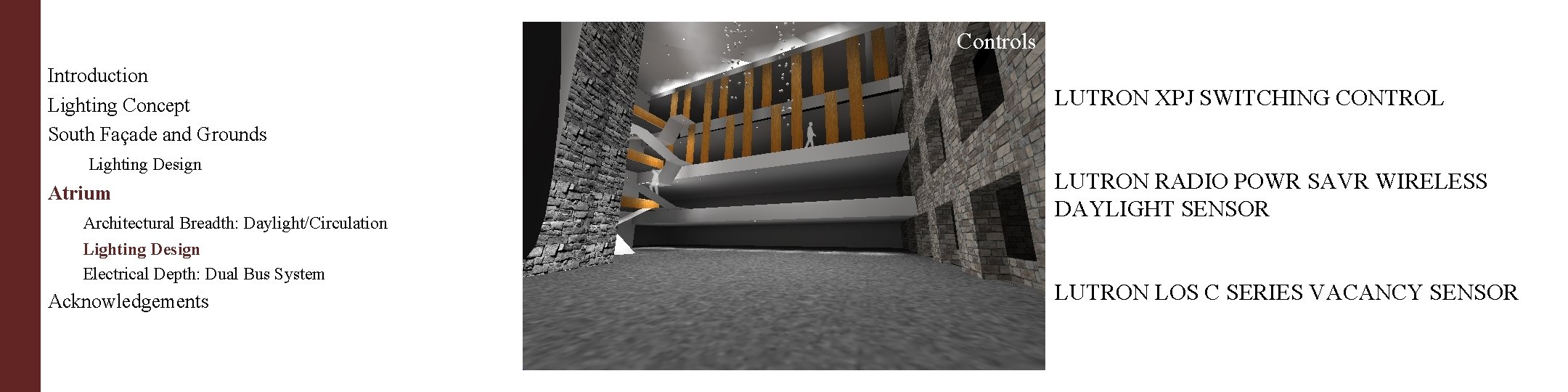

Controls Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LUTRON XPJ SWITCHING CONTROL LUTRON RADIO POWR SAVR WIRELESS DAYLIGHT SENSOR LUTRON LOS C SERIES VACANCY SENSOR
Introduction Lighting Concept South Façade and Grounds ARCHITECTURE Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements LIGHTING ELECTRICAL
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements

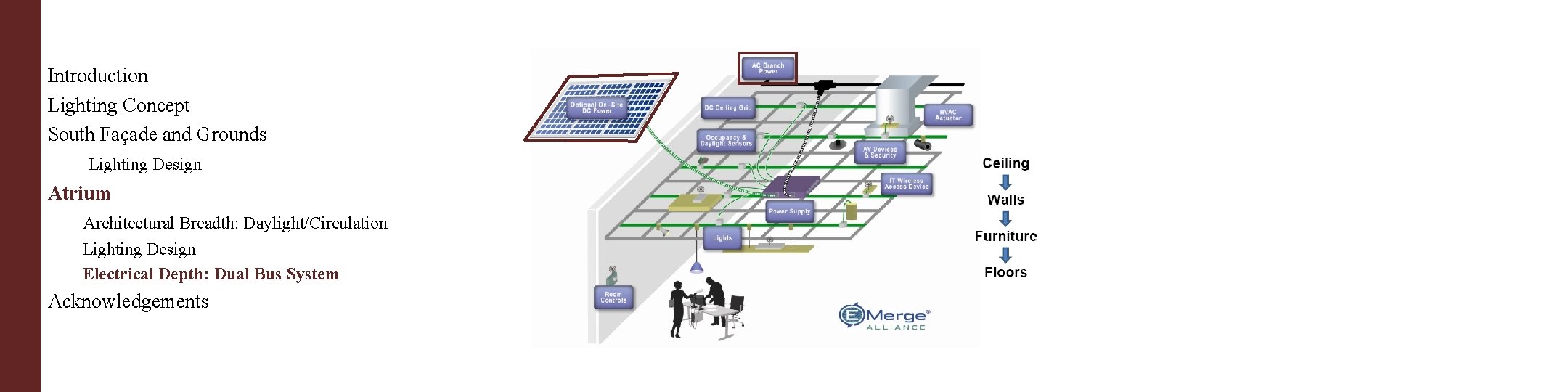

DC Equipment Introduction Lighting Concept South Façade and Grounds Lighting Design SEMINAR ROOMS | A/V EQUIPMENT Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements ATRIUM CORRIDORS | LED LIGHTING
DC Bus Introduction Lighting Concept South Façade and Grounds Lighting Design SEMINAR ROOMS | A/V EQUIPMENT Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements ATRIUM CORRIDORS | LED LIGHTING
PV Array Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements Electrical Room with AC panel
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breadth: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements BENEFITS OF THIS SYSTEM Minimize energy losses Flexible layout Cheaper fixtures Less supplemental equipment Safer Installation Less installation time DRAWBACKS OF THIS SYSTEM Voltage drop issues Additional transfer switches Not an industry standard
Introduction Lighting Concept South Façade and Grounds Lighting Design Atrium Architectural Breath: Daylight/Circulation Lighting Design Electrical Depth: Dual Bus System Acknowledgements ACKNOWLEDGEMENTS Family AE Professors Ewing. Cole All AE students, especially those in the lighting option
South Façade and Grounds APPENDIX Wiring Diagram - Lutron Energi Savr Node Wiring Diagram – Lutron XPJ Switching Control
Atrium APPENDIX Wiring Diagram - Lutron LOS C Series Occupancy Sensor Wiring Diagram – Lutron XPJ Switching Control
Dual Bus System

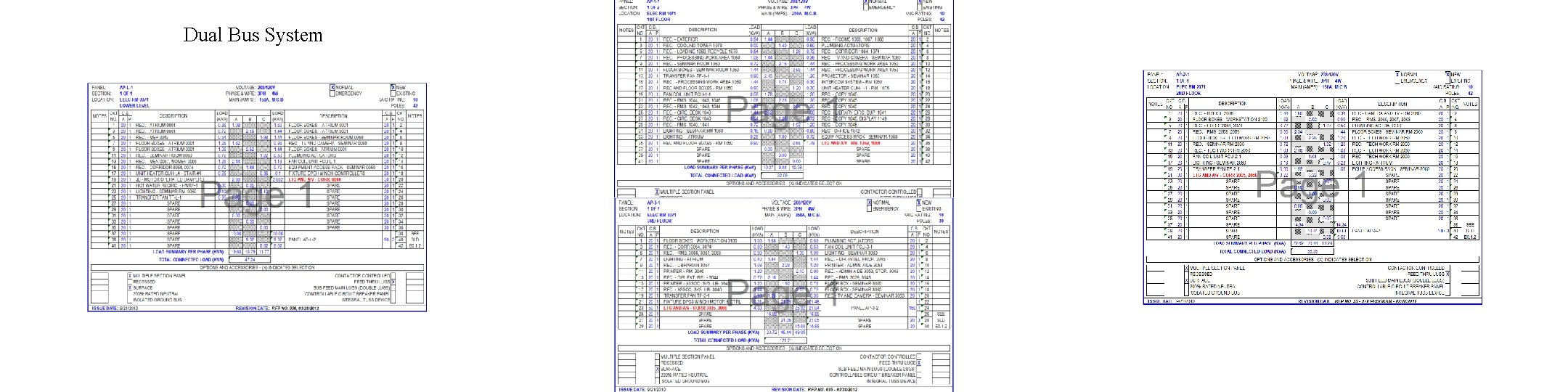

Dual Bus System One Line Diagram – Drawing EPV. 3 APPENDIX One Line Diagram – Drawing E 0. 1. 2
