PRIMJERI ER DIJAGRAMA PRIJEMNI ISPIT KANDIDATIDkandidata imekan przkan

PRIMJERI ER DIJAGRAMA

PRIJEMNI ISPIT KANDIDAT(IDkandidata, imekan, przkan) PREDMET (IDpredmeta, nazpred) PRIJEMNI_ISPIT(IDkandidata, Idpredmeta, datpol, mjestopol, brbod) PREDMET se polaže PRIJEMNI ISPIT polaže KANDIDAT

PREVEDI ER MODEL KOMPONENTA (id_komponente, tip, naziv), PROIZVODJAC (sifra_proizvodjaca, naziv), PROIZVODI (sifra_proizvodjaca, id_komponente, godina_proizvodnje)

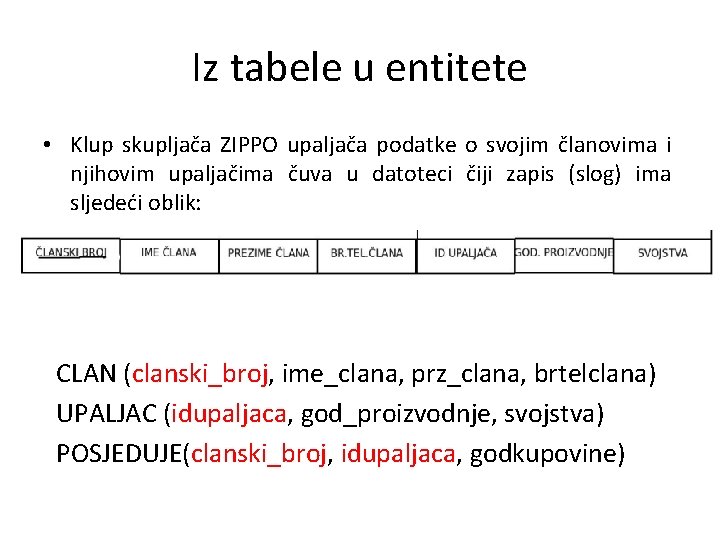

Iz tabele u entitete • Klup skupljača ZIPPO upaljača podatke o svojim članovima i njihovim upaljačima čuva u datoteci čiji zapis (slog) ima sljedeći oblik: CLAN (clanski_broj, ime_clana, prz_clana, brtelclana) UPALJAC (idupaljaca, god_proizvodnje, svojstva) POSJEDUJE(clanski_broj, idupaljaca, godkupovine)

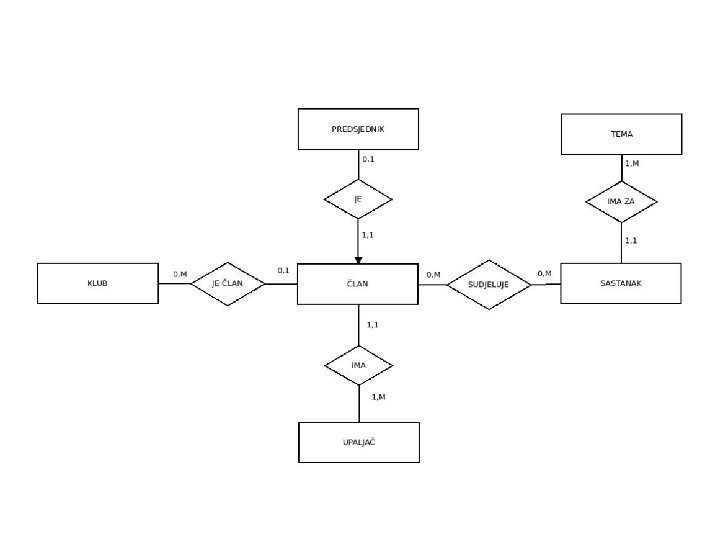

• Skupljač može bit član i još nekog drugog kluba skupljača ZIPPO upaljača. Skupljači redovito održavaju sastanke. Za svaki tip entiteta predložite nekoliko atributa i odredite ključ (veze ne trebaju imati atribute). Zatim pretvorite shemu u relacijsku.

BOLNICA KARTON IMA UPISAN PACIJENT DOŠAO ODABRAN LJEKAR PREGLED PREGLE DAO DIJAGNOZA POSTALJA SE PROPIS UJE TERAPIJA

FAKULTET Entiteti i atributi su: • Nastavnik (ID Nastavnika, Ime, Prezime, Titula, Datum. Rođenja, Email, Broj. Telefona) • Predmet (IDPredmeta, Naziv. Predmet, ECTS, Broj. Sati. Vježbi, Broj. Sati. Predavanja, ) • Student (Ime, Prezime, JMBG, Email) • Grupa (IDGrupe, Naziv. Grupe) • Dvorana (Šifra, Lokacija, Broj. Mjesta. Za. Sjedenje, Broj. Mjesta. Sa. Računarom) • Predavanje (Id. Predavanja, Početak. Predavanja, Kraj. Predavanja) Odnosi su: (ID Nastavnika, IDPredmeta, brcas) • Nastavnik predaje Predmet (JMBG, IDGrupe) • Student pripada Grupi • Predavanje se održava u Dvorani (Šifra, IDPredavanja) • Predavanje se održava za Grupe (IDPredavanja, IDGrupe)

(IDNastavnika, IDPredmeta) (IDPredavanja, IDPredmet) (IDDvorane, IDPredavanja) (IDPredavanja, IDGrupe) (JMBG, IDGrupe)

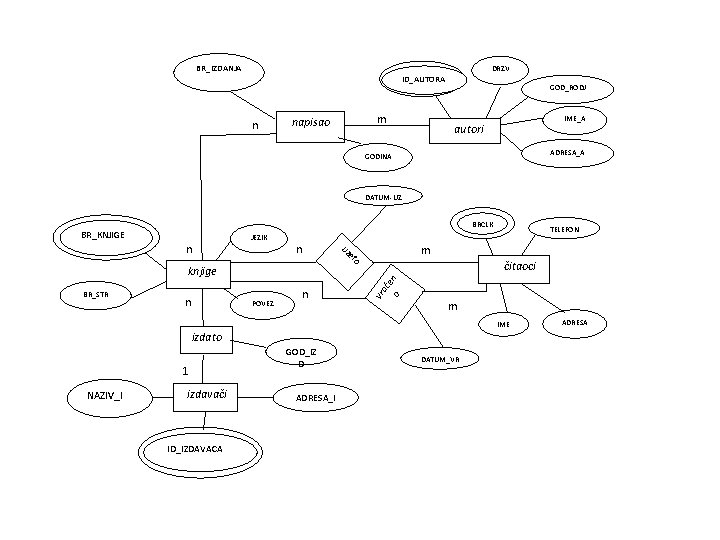

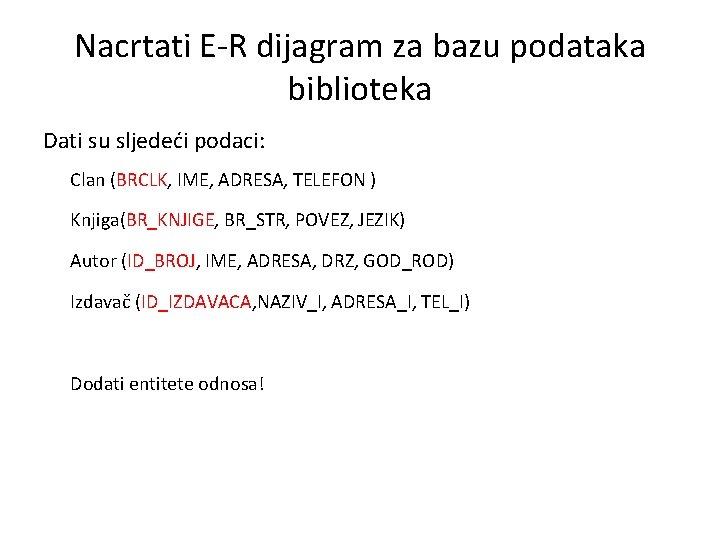

Nacrtati E-R dijagram za bazu podataka biblioteka Dati su sljedeći podaci: Clan (BRCLK, IME, ADRESA, TELEFON ) Knjiga(BR_KNJIGE, BR_STR, POVEZ, JEZIK) Autor (ID_BROJ, IME, ADRESA, DRZ, GOD_ROD) Izdavač (ID_IZDAVACA, NAZIV_I, ADRESA_I, TEL_I) Dodati entitete odnosa!

BR_IZDANJA DRZV ID_BROJ ID_AUTORA n m napisao GOD_RODJ IME_A autori ADRESA_A GODINA DATUM-UZ BRCLK n n o čitaoci POVEZ n će BR_STR m et n knjige uz TELEFON o n JEZIK vra BR_KNJIGE m IME izdato 1 NAZIV_I izdavači ID_IZDAVACA GOD_IZ D ADRESA_I DATUM_VR ADRESA
