PRIHVATLJIVOST ZAHVATA ZA EKOLOŠKU MREŽU ZAHVAT: Izgradnja male hidroelektrane „Korana 1“ – Karlovac NOSITELJ ZAHVATA: EKOLOŠKI SISTEMI d. o. o. Mala Švarča 155 Karlovac IZRAĐIVAČ STUDIJE: IRES - Institut za istraživanje i razvoj održivih eko sustava Jagodno 100 a, Novo Čiče

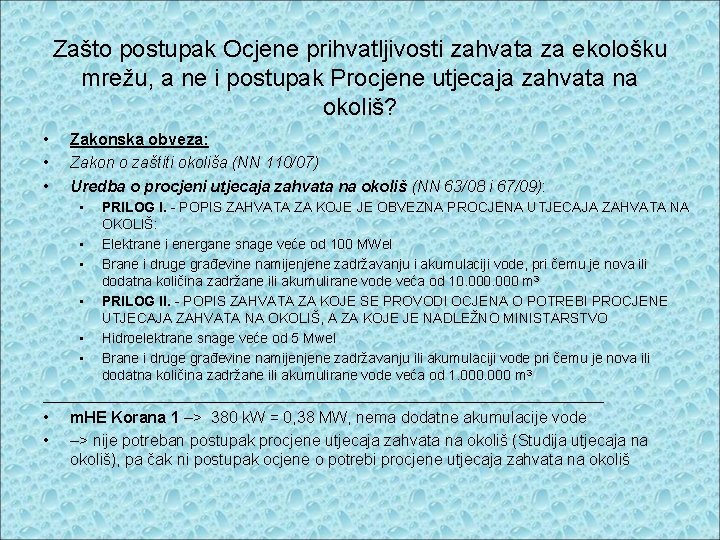

Zašto postupak Ocjene prihvatljivosti zahvata za ekološku mrežu, a ne i postupak Procjene utjecaja zahvata na okoliš? • • • Zakonska obveza: Zakon o zaštiti okoliša (NN 110/07) Uredba o procjeni utjecaja zahvata na okoliš (NN 63/08 i 67/09): • PRILOG I. - POPIS ZAHVATA ZA KOJE JE OBVEZNA PROCJENA UTJECAJA ZAHVATA NA OKOLIŠ: • Elektrane i energane snage veće od 100 MWel • Brane i druge građevine namijenjene zadržavanju i akumulaciji vode, pri čemu je nova ili dodatna količina zadržane ili akumulirane vode veća od 10. 000 m 3 • PRILOG II. - POPIS ZAHVATA ZA KOJE SE PROVODI OCJENA O POTREBI PROCJENE UTJECAJA ZAHVATA NA OKOLIŠ, A ZA KOJE JE NADLEŽNO MINISTARSTVO • Hidroelektrane snage veće od 5 Mwel • Brane i druge građevine namijenjene zadržavanju ili akumulaciji vode pri čemu je nova ili dodatna količina zadržane ili akumulirane vode veća od 1. 000 m 3 ____________________________________ • • m. HE Korana 1 –> 380 k. W = 0, 38 MW, nema dodatne akumulacije vode –> nije potreban postupak procjene utjecaja zahvata na okoliš (Studija utjecaja na okoliš), pa čak ni postupak ocjene o potrebi procjene utjecaja zahvata na okoliš
RAZLOZI IZRADE STUDIJE GLAVNE OCJENE PRIHVATLJIVOSTI ZAHVATA ZA EKOLOŠKU MREŽU • • • Zakonska obveza: Zakon o zaštiti prirode (NN 70/05 , 139/08, 57/11) Pravilnik o ocjeni prihvatljivosti plana, programa i zahvata za ekološku mrežu (NN 118/09) • za planirane zahvate koji sami ili s drugim zahvatima mogu imati bitan utjecaj na ekološku mrežu potrebno je provesti postupak ocjene prihvatljivosti za ekološku mrežu. • U postupku Ocjene prihvatljivosti zahvata za ekološku mrežu postoje 2 koraka. Prvi je Prethodna ocjena prihvatljivosti zahvata za ekološku mrežu (elaborat) na temelju kojeg nadležno tijelo donosi Rješenje o prihvatljivosti zahvata ili ga upućuje u idući korak - Glavnu ocjenu prihvatljivosti za ekološku mrežu (studija). Zahvat Izgradnja male hidroelektrane „Korana 1“ je nakon Prethodne ocjene upućen na postupak Glavne ocjene, na temelju koje je nadležno tijelo - Upravni odjel za prostorno uređenje, građenje i zaštitu okoliša Karlovačke županije 4. ožujka 2011. g. izdalo Rješenje kojim se dopušta izgradnja zahvata m. HE Korana 1. •
POLOŽAJ ZAHVATA U ODNOSU NA PODRUČJA EKOLOŠKE MREŽE • • • Nacionalna ekološka mreža propisana je Zakonom o zaštiti prirode (NN 70/05, 139/08, 57/11), a obuhvaća tzv. ekološki važna područja od međunarodne i nacionalne važnosti. U procesu pristupanja Europskoj Uniji, područja od međunarodne važnosti predlažu se za uvrštavanje u EU ekološku mrežu NATURA 2000. Sukladno utvrđenim kategorijama posebnih područja zaštite i posebno zaštićenih područja prema programu NATURA 2000, lokacija zahvata nalazi se u području kategorije: važna područja za divlje svojte i stanišne tipove: Korana (HR 2000595) Uredbom o proglašenju ekološke mreže (NN 109/07) rijeka Korana proglašena je područjem Nacionalne ekološke mreže u cijelom svojem toku pri čemu površina područja iznosi 2. 573, 76 ha
LOKACIJA ZAHVATA Temelji nekadašnjeg hidromlina Brana

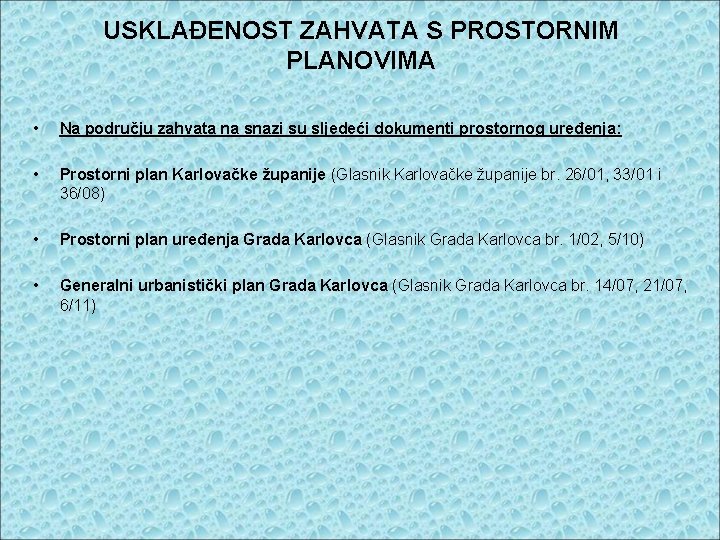

USKLAĐENOST ZAHVATA S PROSTORNIM PLANOVIMA • Na području zahvata na snazi su sljedeći dokumenti prostornog uređenja: • Prostorni plan Karlovačke županije (Glasnik Karlovačke županije br. 26/01, 33/01 i 36/08) • Prostorni plan uređenja Grada Karlovca (Glasnik Grada Karlovca br. 1/02, 5/10) • Generalni urbanistički plan Grada Karlovca (Glasnik Grada Karlovca br. 14/07, 21/07, 6/11)

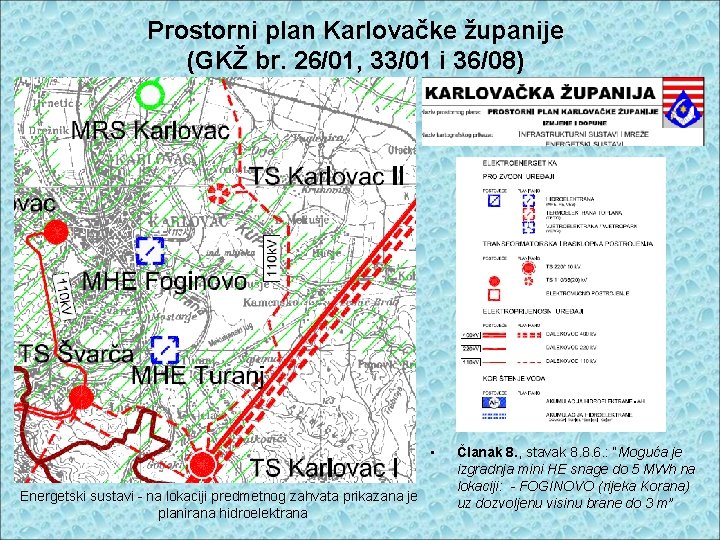

Prostorni plan Karlovačke županije (GKŽ br. 26/01, 33/01 i 36/08) • Energetski sustavi - na lokaciji predmetnog zahvata prikazana je planirana hidroelektrana Članak 8. , stavak 8. 8. 6. : “Moguća je izgradnja mini HE snage do 5 MWh na lokaciji: - FOGINOVO (rijeka Korana) uz dozvoljenu visinu brane do 3 m”
Prostorni plan uređenja Grada Karlovca (GGK br. 1/02, 5/10)
Prostorni plan uređenja Grada Karlovca (GGK br. 1/02, 5/10)
Generalni urbanistički plan Grada Karlovca (GGK br. 14/07, 21/07, 6/11) • Članak 83. “Moguća je rekonstrukcija mini hidroelektrane na Korani uz prethodnu izradu urbanističko-krajobrazno-konzervatorske studije i suglasnosti svih nadležnih institucija glede sigurnosnih mjera, hidrotehničkih, konzervatorskih i drugih uvjeta. ”
VLH turbina - turbina za vrlo niske padove • • • GRAĐOM I FUNKCIJOM PRIHVATLJIVA TURBINA ZA RIBE Izvođenjem ovog zahvata s VLH turbinom postiže se sljedeće: modificira se unutrašnjost turbinske komore koja trenutno čini oko 3, 5 metarski okomiti pad vode u turbinskoj komori VLH turbina ima 8 lopatica i malu brzinu rotacije koja omogućava prolaz ribe između lopatica da bi se održala funkcija prihvatljivosti za ribe, u sustavu protoka vode kroz turbinsku komoru mora postojati i zaštitna rešetka na ulazu u komoru koja omogućuje prolaz ribe prema hidroagregatu i obrnuto
Glavne značajke VLH turbine: • • • Ekološki prihvatljiva Integrirani generatorski set za vrlo niske padove Održavanje svedeno na minimum Potpuno uronjena u vodu, nema vizualnog utjecaja Jednostavne, pouzdane i tihe Direktno pogonjen permanentni generator s promjenjivom brzinom prikladan za varijacije velikih padova • Raspon protoka: 10 - 30 m 3/s • Raspon ukupnih padova: 1, 4 - 3, 4 m • Raspon snage: 100 - 500 k. W (na spojci generatora)
Primjer ugradnje za MHE Korana 1
Montaža (ukupno trajanje – oko 1 tjedan)
Rezultati testiranja prihvatljivosti za ribe • Ubacivanje jegulja na 3 mjesta • Udio preživjelih na oko 100 jedinki : • Unutarnji 100% Injection • Srednji 97% Point of • Vanjski 84% Eels • Prosječni postotak preživljavanja preko 92 % • Smrtnost je od 3 do 5 puta niža nego kod identičnih konvencionalnih turbina. • Cilj je udio preživljavanja jegulja povećati iznad 97% Srednji Unutarnji Vanjski
UTJECAJI ZAHVATA NA CILJEVE OČUVANJA EKOLOŠKE MREŽE „KORANA“ (HR 2000595) • Potočna mrena - Barbus balcanicus • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane. • Peš - Cottus gobio • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane. • Bjeloperajna krkuša - Gobio albipinnatus • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane. • Plotica - Rutilus pigus • MOGUĆ POZITIVAN UTJECAJ zbog dodatne mogućnosti migracije kroz turbinu
• Riječni rak - Astacus astacus • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane. • Vodeni tokovi s vegetacijom Ranunculion fluitantis i Callitricho-Batrachion • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane. • Sedrotvorne riječne zajednice • Zahvat neće značajno utjecati na ovaj cilj očuvanja jer nije zastupljen u predmetnom toku Korane.
MJERE UBLAŽAVANJA ŠTETNIH POSLJEDICA ZAHVATA ZA EKOLOŠKU MREŽU • opće mjere zaštite okoliša tijekom gradnje • opće mjere zaštite okoliša tijekom korištenja • izraditi i provoditi konačni program praćenja stanja ciljeva očuvanja ekološke mreže predmetnog toka Korane (uključujući istraživanje u svrhu određivanja nultog stanja prije izgradnje) i ocjene učinkovitosti mjera zaštite ciljeva očuvanja ekološke mreže propisanih Studijom Glavne ocjene prihvatljivosti zahvata za ekološku mrežu • u slučaju da praćenje stanja ciljeva očuvanja ekološke mreže nakon rezultata dobivenih nakon 3 godine praćenja pokaže značajna odstupanja od nultog stanja, izvršiti dodatne mjere prikazane varijantnim rješenjima u Studiji Glavne ocjene ili donijeti određene nove mjere za oporavak ribljih populacija

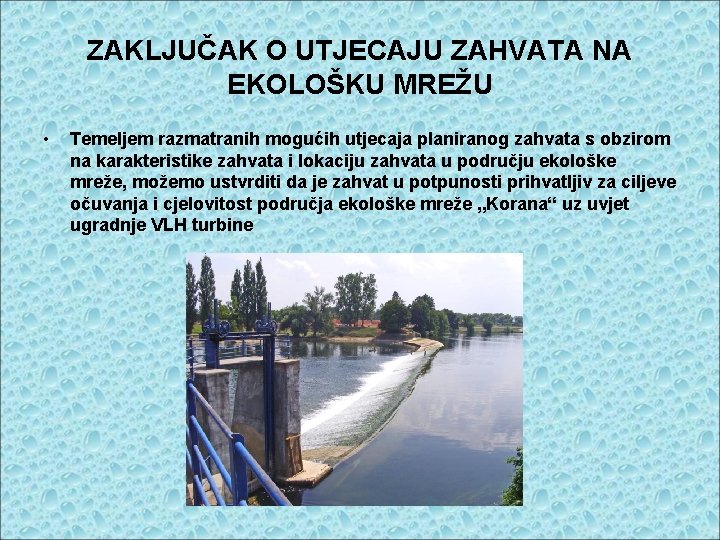

ZAKLJUČAK O UTJECAJU ZAHVATA NA EKOLOŠKU MREŽU • Temeljem razmatranih mogućih utjecaja planiranog zahvata s obzirom na karakteristike zahvata i lokaciju zahvata u području ekološke mreže, možemo ustvrditi da je zahvat u potpunosti prihvatljiv za ciljeve očuvanja i cjelovitost područja ekološke mreže „Korana“ uz uvjet ugradnje VLH turbine
Hvala na pažnji! Pitanja javnosti?
